Kondensator wydaje się prosty, ale w praktyce różnice między jego odmianami potrafią całkowicie zmienić zachowanie układu. Gdy dobieram element do projektu, nie patrzę tylko na pojemność, lecz także na ESR, napięcie pracy, temperaturę, polaryzację i to, jak dana konstrukcja reaguje na wysoką częstotliwość. Poniżej porządkuję najważniejsze rodzaje kondensatorów i pokazuję, które rozwiązania sprawdzają się w zasilaczach, filtrach oraz układach mocy.

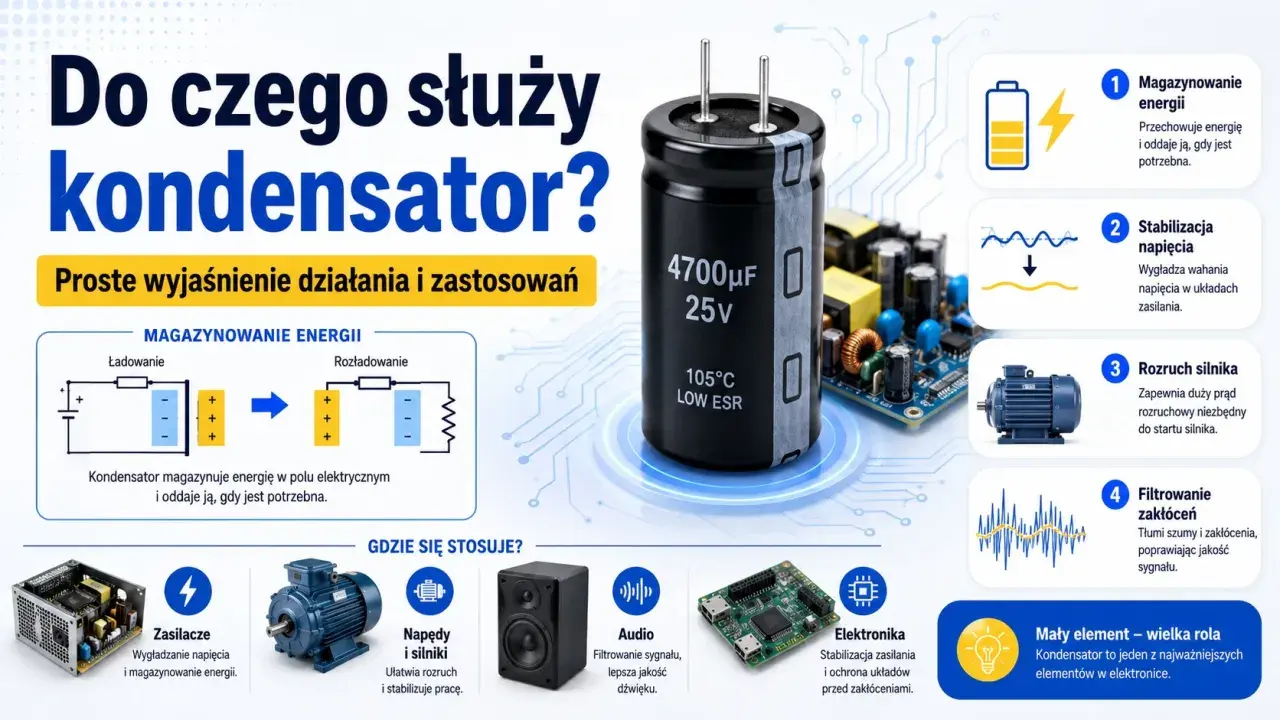

Najważniejsze różnice sprowadzają się do pojemności, strat i środowiska pracy
- Ceramiczne są małe, szybkie i dobre do odsprzęgania, ale ich pojemność bywa mniej stabilna pod obciążeniem DC.
- Elektrolityczne dają dużą pojemność w rozsądnej cenie, lecz są spolaryzowane i gorzej znoszą wysoką temperaturę.
- Foliowe mają niskie straty i długą żywotność, dlatego dobrze pasują do falowników, UPS-ów i układów PV.
- Superkondensatory służą raczej jako bufor energii niż klasyczny element filtrujący.
- O wyborze najczęściej decydują: napięcie, prąd tętnień, ESR, gabaryt i czas życia, a nie sama pojemność.

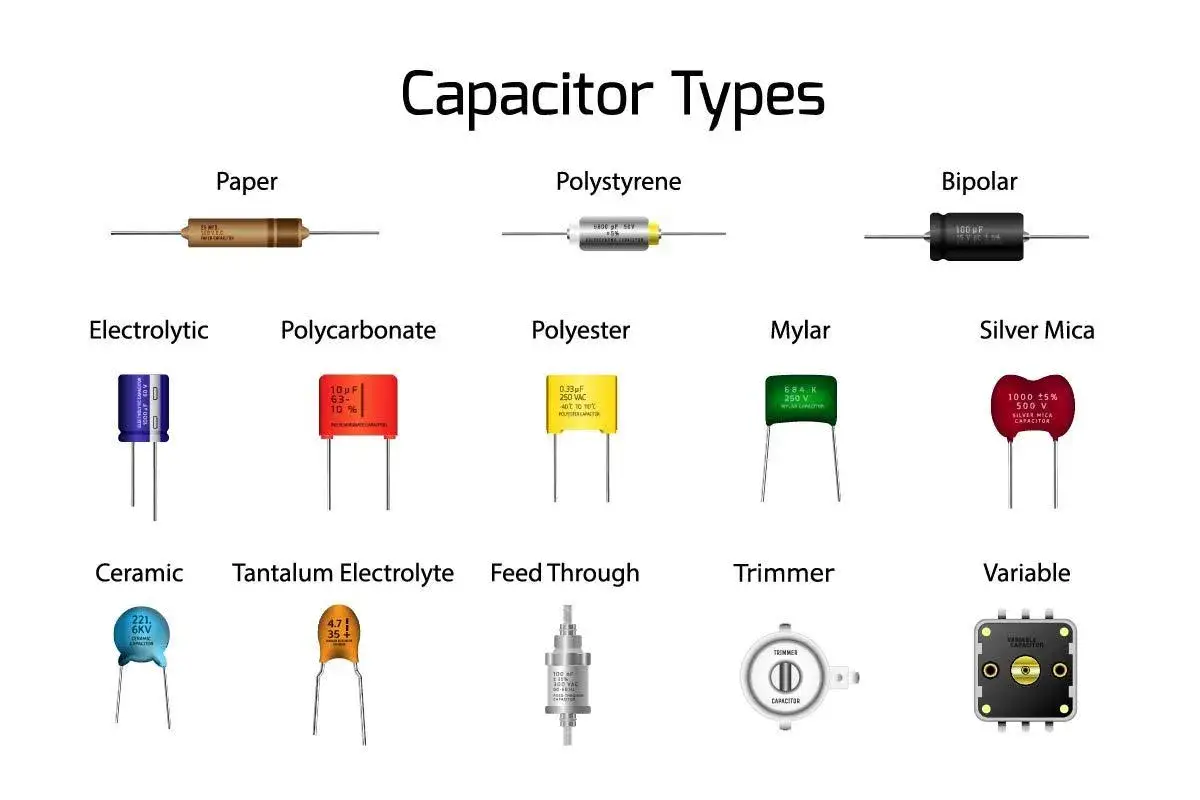

Jak dzielę kondensatory, gdy dobieram je do układu
Ja zaczynam od dielektryka, czyli materiału izolującego między okładkami, bo to on najczęściej przesądza o stratności, stabilności i zachowaniu przy różnych częstotliwościach. Dopiero potem patrzę na obudowę, sposób montażu, tolerancję i napięcie znamionowe. To proste odwrócenie kolejności oszczędza sporo błędów, zwłaszcza gdy układ ma pracować długo i w podwyższonej temperaturze.
| Rodzina | Typowy zakres pojemności i napięcia | Najmocniejsza strona | Na co uważać |
|---|---|---|---|
| Ceramiczne | Od pojedynczych pF do setek µF; w wybranych rodzinach od kilku V do kilku kV | Mały rozmiar i szybka reakcja na zakłócenia | Spadek pojemności pod wpływem napięcia DC i podatność na pękanie |
| Elektrolityczne aluminiowe | Od kilku µF do dziesiątek tysięcy µF; zwykle kilka do kilkuset V | Duża pojemność przy niskiej cenie | Polaryzacja, ESR, temperatura i żywotność |
| Tantalowe i polimerowe | Od kilku do kilkuset µF; zwykle do kilkudziesięciu V | Wysoka gęstość pojemności i niski ESR | Wrażliwość na przepięcia, prąd rozruchowy i koszt |
| Foliowe | Od nF do dziesiątek µF; w wersjach mocy od setek V do ponad 1 kV | Niskie straty i długa trwałość | Większy gabaryt |
| Superkondensatory | Od 0,1 F do tysięcy F; pojedyncza cela zwykle około 2,7 V | Bardzo duża pojemność do krótkiego podtrzymania energii | Niskie napięcie celi i większa upływność |
Ta tabela dobrze pokazuje jedną rzecz: nie istnieje jeden uniwersalny kondensator. W praktyce zaczynam od pytania, czy potrzebuję szybkiej reakcji na zakłócenia, dużego magazynu energii, czy może niskich strat przy wysokim napięciu. Od tego miejsca najłatwiej przejść do konkretnych rodzin, bo to one decydują o tym, jak układ zachowa się w rzeczywistości.
Kondensatory ceramiczne wygrywają tam, gdzie liczy się szybkość i mały rozmiar
W praktyce ceramiczne elementy są dla mnie pierwszym wyborem przy odsprzęganiu układów scalonych, filtrach wysokiej częstotliwości i małych modułach zasilania. Ich niski ESR i niski ESL sprawiają, że dobrze gaszą zakłócenia, ale ceną bywa mniejsza przewidywalność pojemności pod napięciem stałym. To właśnie dlatego nie traktuję katalogowej wartości jako jedynej prawdy o elemencie.
Stabilne C0G i NP0
Jeżeli potrzebuję stabilności, sięgam po C0G/NP0. To odmiany ceramiczne o bardzo małej zmianie pojemności wraz z temperaturą, dlatego dobrze sprawdzają się w obwodach rezonansowych, oscylatorach, filtrach precyzyjnych i torach RF. Nie oferują tak dużych pojemności jak bardziej „pojemnościowe” klasy, ale w zamian dają przewidywalność, a w elektronice to często ważniejsze niż sam wynik na papierze.
X7R i X5R dają więcej pojemności, ale mniej spokoju
Gdy potrzebuję większej pojemności w małej obudowie, zwykle wybieram X7R albo X5R. To dobre rozwiązanie do odsprzęgania i filtracji szyn zasilania, ale trzeba pamiętać, że pod wpływem napięcia DC ich rzeczywista pojemność może spaść nawet o kilkadziesiąt procent. W projektach, które mają pracować w trudnych warunkach mechanicznych, zwracam też uwagę na pękanie MLCC przy zgięciu laminatu albo źle ustawionym procesie lutowania. Jeśli układ pracuje szybko i blisko układów scalonych, ceramika nadal bywa najlepszym punktem startu, a gdy pojemność ma być większa i prąd tętnień rośnie, wchodzą już inne technologie.
Elektrolityczne i tantalowe budują zapas energii, ale wymagają większej ostrożności
Jeżeli potrzebuję dużego zapasu energii lub wygładzania po prostowaniu, zwykle sięgam po elektrolityczne. Ich przewaga jest prosta: duża pojemność w rozsądnej cenie i przy nadal akceptowalnym rozmiarze. Minusem jest to, że to już nie są elementy do bezrefleksyjnego wstawienia w dowolne miejsce; trzeba pilnować polaryzacji, temperatury, prądu tętnień i ESR, czyli rezystancji szeregowej odpowiadającej za straty ciepła.
Aluminiowe elektrolityczne
Aluminiowe elektrolityczne używam najczęściej w torze zasilania, po prostowaniu, przy filtracji szyny DC i jako bufor energii. Dobrze sprawdzają się tam, gdzie pojemność ma być duża, a częstotliwość pracy nie jest ekstremalnie wysoka. W praktyce spotkasz je od kilku µF do wielu tysięcy µF, przy napięciach od kilku do kilkuset V, ale ich słabszy punkt pozostaje ten sam: im wyższa temperatura i im większy prąd tętnień, tym szybciej rosną straty i starzenie.
Polimerowe i tantalowe
Polimerowe warianty poprawiają ESR i reagują lepiej na impulsy obciążenia, dlatego lubię je w kompaktowych przetwornicach DC/DC oraz w układach, które muszą szybko oddawać energię. Tantalowe są jeszcze bardziej zwarte, ale wymagają ostrożności: nie tolerują tak dobrze przepięć i dużych prądów rozruchowych, więc sensowny derating, czyli praca z zapasem poniżej granicy znamionowej, nie jest tu dodatkiem, tylko obowiązkiem. Gdybym miał wskazać jedną regułę, powiedziałbym tak: tantal wybieram dla precyzyjnie kontrolowanego układu, a nie dla obwodu, który ma znosić wszystko. Po takim wyborze naturalnie pojawia się pytanie o rozwiązania do wyższych napięć i cięższej pracy ciągłej, a tu bardzo często wygrywa folia.

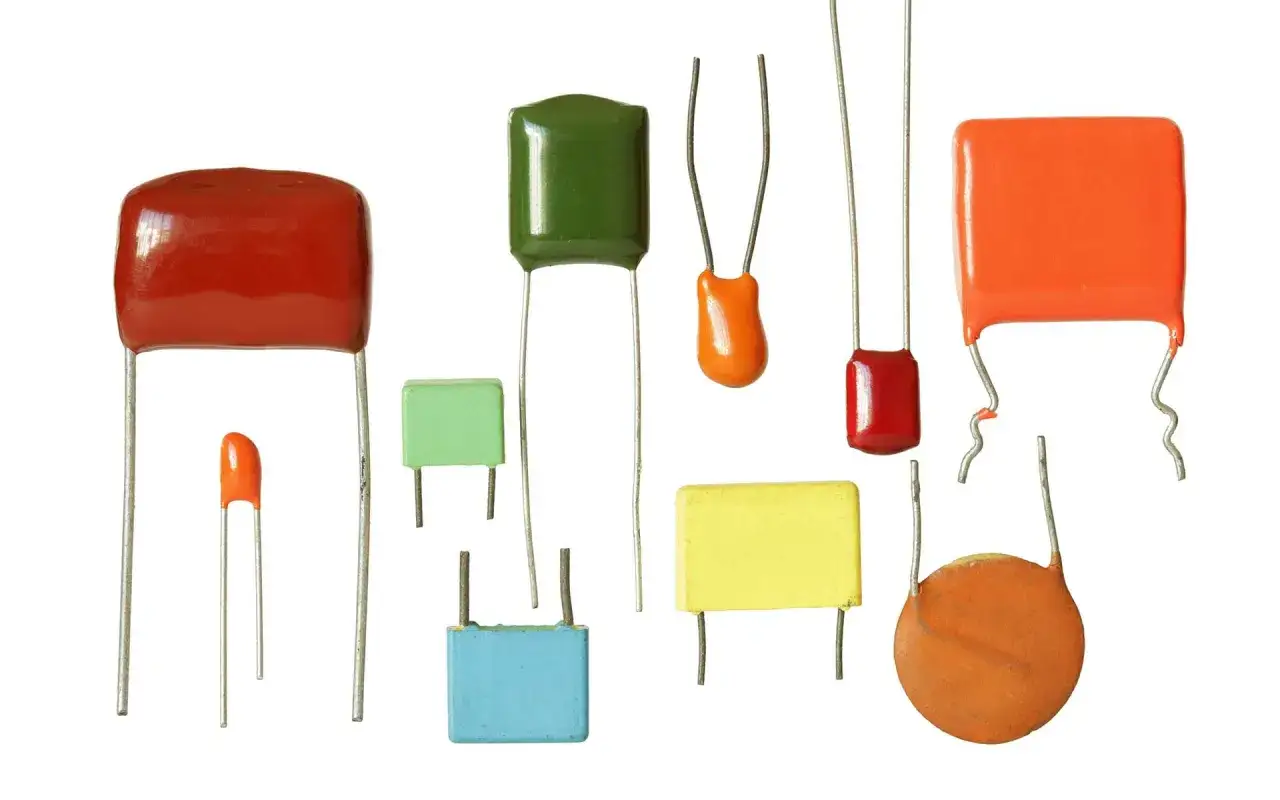

Kondensatory foliowe najlepiej czują się w zasilaczach i falownikach
W falownikach fotowoltaicznych, UPS-ach, ładowarkach EV i innych układach mocy foliowe kondensatory są często moim pierwszym typem do sprawdzenia. Największa przewaga tej technologii to niskie straty, dobra odporność na prąd tętnień i długi czas pracy, a w wielu konstrukcjach dodatkowo efekt samoregeneracji, czyli zdolność do lokalnego „naprawienia” małego uszkodzenia warstwy metalicznej. Właśnie dlatego foliowe elementy tak dobrze czują się w DC-linku, czyli szynie pośredniej prądu stałego, w filtracji AC, układach PFC, czyli korekcji współczynnika mocy, oraz w tłumieniu przepięć.
Polipropylen i poliester nie zachowują się tak samo
Jeżeli zależy mi na bardzo małych stratach i wysokiej stabilności, zwykle wybieram polipropylen (PP). Gdy priorytetem jest koszt i mniejszy rozmiar, częściej wchodzi poliester (PET), choć kosztem nieco gorszych parametrów stratnych. W praktyce PP częściej trafia do zadań wymagających większej mocy i dłuższej żywotności, a PET do bardziej ogólnych aplikacji sygnałowych i pomocniczych. To ważne szczególnie tam, gdzie układ nie pracuje minutę, tylko lata, bo w instalacji PV albo w zasilaczu przemysłowym liczy się nie tylko sprawność chwilowa, lecz także to, czy element utrzyma parametry po długim czasie pracy.
Jeżeli miałbym ująć to w jednym zdaniu, powiedziałbym tak: w aplikacjach energetycznych folia często daje mi więcej spokoju niż tańsze, bardziej kompaktowe technologie. Im wyższe napięcie, większy prąd tętnień i dłuższy planowany czas pracy, tym większa szansa, że to właśnie ten wybór okaże się najbardziej rozsądny.
Typy specjalne rzadziej trafiają do koszyka, ale rozwiązują konkretne problemy
Do grupy specjalnej zaliczam elementy, które nie trafiają do każdego projektu, ale w konkretnym zadaniu są po prostu niezastąpione. Ja patrzę na nie wtedy, gdy zwykły kondensator nie rozwiązuje problemu EMI, podtrzymania zasilania albo strojenia obwodu rezonansowego.
Kondensatory X i Y chronią filtr EMI na wejściu zasilania
Kondensatory klasy X i Y stosuje się na wejściu zasilania sieciowego do tłumienia zakłóceń EMI. X pracują między przewodami sieci, Y między przewodem a ziemią ochronną lub stroną wtórną, więc muszą spełniać wymagania bezpieczeństwa i nie wolno ich zastępować przypadkowym elementem o podobnej pojemności. W sprzęcie domowym najczęściej widuję klasy X2 i Y2, bo to one najczęściej pasują do typowych filtrów w urządzeniach zasilanych z sieci. To nie jest detal, tylko element ochrony i separacji galwanicznej.
Superkondensatory służą do krótkiego podtrzymania energii
Superkondensatory, zwane też ultrakondensatorami, nie są zamiennikiem klasycznych elementów do filtrowania szybkich zakłóceń, tylko buforem energii. Pojemność liczona w faradach pozwala im podtrzymywać sterowniki, liczniki, pamięci i małe moduły awaryjne przez krótką chwilę albo przejąć nagły pik obciążenia, ale pojedyncza cela pracuje zwykle przy napięciu około 2,7 V, a upływność jest wyższa niż w zwykłych kondensatorach. W praktyce to świetne narzędzie do krótkiego podtrzymania, ale nie do wszystkiego.
Przeczytaj również: Sterownik PLC - Jak działa i jak go dobrać bez błędów?
Kondensatory zmienne wciąż mają swoje miejsce
Kondensatory zmienne widuję rzadziej, głównie w obwodach strojenia, radiotechnice i sprzęcie pomiarowym. Ich sens polega na możliwości płynnej zmiany pojemności, więc pomagają tam, gdzie trzeba dostroić rezonans bez wymiany elementu. W nowoczesnej elektronice mocy nie grają pierwszych skrzypiec, ale jako grupa nadal warto je znać, bo pokazują, że pojemność nie zawsze służy wyłącznie do magazynowania ładunku.
Na końcu sprawdzam sześć rzeczy, które najczęściej przesądzają o sukcesie
- Pojemność ma odpowiadać zadaniu, ale nie może być jedynym kryterium.
- Napięcie pracy zostawiam z zapasem, zwykle 20-50% w zależności od technologii i warunków.
- ESR i prąd tętnień sprawdzają, czy element nie będzie grzał się bardziej niż powinien.
- Temperatura i żywotność są krytyczne w zasilaczach, falownikach i urządzeniach pracujących bez przerwy.
- Polaryzacja, montaż i odporność mechaniczna decydują, czy kondensator przetrwa realne warunki pracy.
- Układ aplikacyjny pokazuje, czy potrzebuję odsprzęgania, magazynowania energii, filtrowania EMI, czy może pracy rezonansowej.
Gdy patrzę na kondensatory w ten sposób, wybór przestaje być zgadywaniem. W projektach zasilania, fotowoltaiki i automatyki najczęściej wygrywa nie największa pojemność, tylko element dopasowany do napięcia, temperatury i charakteru obciążenia, bo to właśnie te trzy rzeczy najpewniej decydują o stabilności układu przez lata.
