Serwomechanizm to napęd, który nie tylko wykonuje ruch, ale też na bieżąco sprawdza, czy rzeczywiście znalazł się w zadanej pozycji i koryguje błąd. W tym artykule pokazuję, jak działa taki układ w elektronice, czym różni się wersja modelarska od przemysłowej, jak dobrać go do projektu i jakie błędy najczęściej psują precyzję. To ważne zwłaszcza wtedy, gdy liczy się nie sam ruch, ale jego powtarzalność, moment i odporność na przeciążenie.
Najważniejsze informacje w skrócie
- Układ zwrotny porównuje wartość zadaną z rzeczywistą i koryguje ruch w czasie pracy.
- W serwach modelarskich standardem jest sterowanie impulsami PWM, zwykle około 1-2 ms co 20 ms.
- Najczęściej o jakości projektu decydują moment, prędkość, zasilanie i zapas prądowy, a nie sama „moc” silnika.
- Wersje cyfrowe reagują szybciej i pewniej trzymają pozycję, ale zwykle są bardziej wymagające dla zasilania.
- W automatyce i energetyce taki napęd ma sens tam, gdzie trzeba kompensować zakłócenia i utrzymać dokładne położenie.

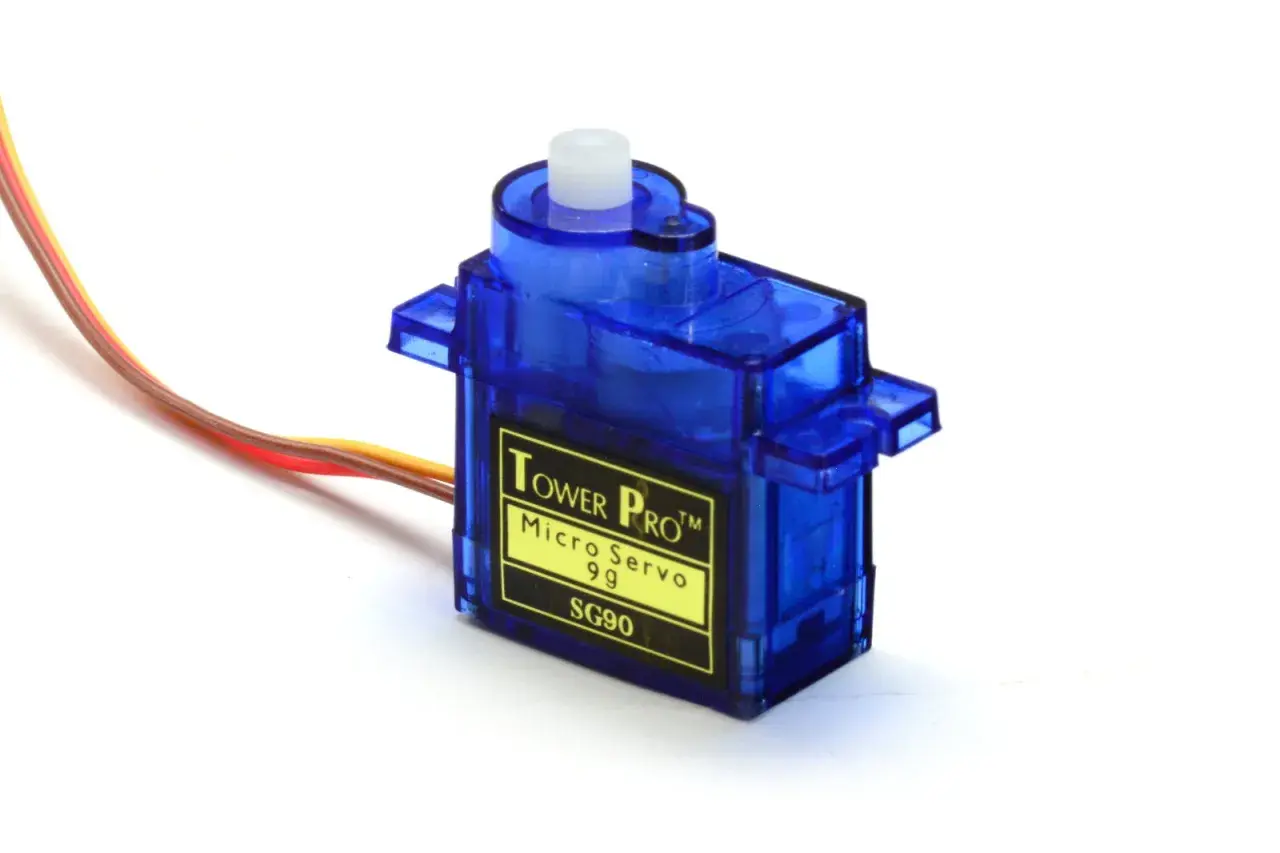

Czym jest serwomechanizm w elektronice
W praktyce widzę go jako układ, który łączy napęd, czujnik i sterownik w jedną całość. Silnik wykonuje ruch, czujnik mierzy położenie, a elektronika porównuje wynik z wartością zadaną i dosyła korekty tak długo, aż błąd spadnie do akceptowalnego poziomu. Dzięki temu taki napęd sprawdza się tam, gdzie zwykły silnik pracujący „na ślepo” dawałby zbyt duży rozrzut.
W elektronice najczęściej mówi się o małych serwach modelarskich, ale zasada jest ta sama także w większych napędach przemysłowych. Różni się skala, sposób pomiaru i sterowania, lecz rdzeń pozostaje identyczny: sprzężenie zwrotne ma skasować różnicę między celem a rzeczywistym położeniem. To właśnie ten mechanizm odróżnia serwo od prostego napędu zasilanego bez kontroli pozycji.
Żeby zobaczyć pełny obraz, trzeba rozłożyć działanie na elementy, bo dopiero wtedy widać, skąd biorą się precyzja i ograniczenia.
Jak działa serwomechanizm i dlaczego sprzężenie zwrotne ma znaczenie
Układ zaczyna od sygnału zadanego. Kontroler dostaje informację, gdzie ma ustawić wał, przepustnicę, ramię albo inny element wykonawczy, a następnie porównuje tę wartość z tym, co zwraca czujnik położenia. Jeśli pojawia się różnica, sterownik zwiększa lub zmniejsza napęd tak długo, aż błąd zostanie skorygowany.
Z czego składa się pętla sterowania
W najprostszym ujęciu są tu cztery części: sygnał zadany, element pomiarowy, sterownik i napęd. Czujnikiem bywa potencjometr w małym serwie modelarskim albo enkoder w bardziej wymagającym układzie, czyli czujnik, który podaje informację o kącie lub przemieszczeniu z większą dokładnością. Sterownik z kolei działa jak regulator, często w logice zbliżonej do PID, czyli układu reagującego na bieżący błąd, jego zmianę i składową narastającą w czasie.
Przeczytaj również: Katoda - Jak rozpoznać oznaczenia i uniknąć błędów w elektronice?
Dlaczego sygnał PWM jest tak popularny
W serwach hobbystycznych sterowanie często odbywa się impulsami PWM, czyli modulacją szerokości impulsu. W praktyce spotyka się impulsy o szerokości mniej więcej 1-2 ms powtarzane co około 20 ms, a pozycja neutralna zwykle przypada w okolicy 1,5 ms. To prosty i wygodny sposób sterowania, bo mikrokontroler może łatwo generować taki sygnał, a elektronika w samym serwie potrafi go bezpośrednio zinterpretować.
Warto jednak pamiętać, że PWM nie „niesie” samej mocy do ruchu. On tylko mówi układowi, gdzie ma się ustawić, a energia do wykonania pracy i tak musi przyjść z zasilania oraz przekładni. Dlatego po omówieniu działania naturalnie przechodzę do pytania, jaki wariant w ogóle wybrać.
Rodzaje napędów serwo i kiedy który ma sens
Nie każdy układ tego typu wygląda tak samo. Inaczej projektuje się małe serwo do robota, inaczej napęd do osi maszyny, a jeszcze inaczej rozwiązanie do precyzyjnego pozycjonowania w automatyce budynkowej lub energetyce. Wybór zależy od tego, czy ważniejsza jest szybkość, moment, zakres obrotu, czy może odporność na długą pracę pod obciążeniem.
| Rodzaj | Najmocniejsza strona | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| Analogowe serwo modelarskie | Prosta obsługa i niska cena | Roboty hobby, prototypy, drobne mechanizmy | Mniejsza precyzja i słabsze trzymanie pozycji |
| Cyfrowe serwo modelarskie | Szybsza reakcja i lepsza stabilizacja | Robotyka, mechanizmy o większej dynamice | Większy pobór prądu i większe wymagania dla zasilania |
| Napęd przemysłowy z enkoderem | Wysoka dokładność i odporność na obciążenie | Automatyka maszyn, pozycjonowanie osi, linie produkcyjne | Wyższy koszt i większa złożoność konfiguracji |
Jeśli mam podjąć decyzję bez zbędnego idealizowania, to do prostego prototypu wybieram najczęściej wersję modelarską, a do pracy ciągłej i powtarzalnej patrzę już na napęd przemysłowy z porządnym sprzężeniem zwrotnym. W praktyce różnica nie polega tylko na cenie, ale przede wszystkim na kulturze pracy i odporności na zakłócenia. To prowadzi wprost do doboru parametrów, bo właśnie tam najłatwiej popełnić kosztowny błąd.
Jak dobrać napęd do projektu elektronicznego
Ja zaczynam od obciążenia, a dopiero potem patrzę na deklaracje producenta. Najważniejszy jest moment obrotowy, czyli realna zdolność do poruszenia elementu pod danym obciążeniem. Jeśli dobierzesz go „na styk”, układ będzie drżał, grzał się albo po prostu nie dojdzie do zadanej pozycji.
Potem sprawdzam szybkość ruchu i zakres pracy. Dla części projektów ważniejsza jest płynność niż tempo, ale w manipulatorach, trackerach i mechanizmach reagujących na zmianę położenia obiektu zbyt wolny napęd spowalnia cały system. W serwach modelarskich zakres obrotu bywa ograniczony, zwykle do około 180 stopni, choć istnieją także wersje o większym zakresie, liniowe i pracujące w trybie ciągłym.
Na końcu zostają zasilanie i kompatybilność sterowania. To właśnie tutaj początkujący najczęściej się potykają.
- Zasilanie musi uwzględniać nie tylko pracę ciągłą, ale też chwilowy skok prądu przy starcie i zablokowaniu wału.
- Moment trzeba liczyć z zapasem, bo katalogowa wartość nie uwzględnia każdego obciążenia dynamicznego.
- Przekładnia decyduje o luzach i o tym, czy napęd będzie trzymał pozycję bez niepożądanych drgań.
- Czujnik zwrotny wpływa na dokładność, więc potencjometr w prostym rozwiązaniu i enkoder w precyzyjnym nie są zamienne „na oko”.
- Interfejs sterujący musi pasować do mikrokontrolera, sterownika lub systemu automatyki, inaczej projekt utknie na etapie integracji.
W projektach hobbystycznych często doradzam też prostą zasadę zapasu: zasilacz i okablowanie planuję tak, jakby napęd miał w pewnym momencie pobrać wyraźnie więcej niż wynika z pracy spokojnej. To nie jest ostrożność dla samej ostrożności, tylko sposób na uniknięcie resetów kontrolera, spadków napięcia i losowych błędów pozycjonowania. Skoro już wiadomo, jak dobierać parametry, warto zobaczyć, gdzie taki układ najczęściej psuje się w praktyce.
Najczęstsze błędy przy uruchamianiu
Najbardziej kosztowny błąd to traktowanie tego napędu jak zwykłego silnika DC. Wtedy projektant zakłada, że wystarczy podać zasilanie i wszystko samo się „ustawi”, a później dziwi się, że mechanizm szarpie, buczy albo nie utrzymuje pozycji. W układzie zwrotnym każda niedoskonałość zasilania, mechaniki i sterowania natychmiast odbija się na jakości ruchu.
- Za słaby zasilacz powoduje spadki napięcia i niestabilność przy gwałtownych zmianach obciążenia.
- Zbyt mały moment prowadzi do dobijania do końca zakresu i do przegrzewania.
- Luz w przekładni zwiększa histerezę, czyli opóźnienie reakcji przy zmianie kierunku.
- Brak kalibracji zakresu sterowania powoduje, że element wykonawczy nie trafia dokładnie tam, gdzie powinien.
- Ignorowanie temperatury skraca żywotność przekładni, elektroniki i samego napędu.
- Zbyt agresywne sterowanie wywołuje oscylacje, czyli niechciane drgania wokół zadanej pozycji.
Ja zawsze zwracam uwagę na jeden prosty test: jeśli po zatrzymaniu mechanizm jeszcze „szuka” pozycji, problem zwykle nie leży tylko w oprogramowaniu. Bardzo często winny jest układ mechaniczny albo zasilanie, które nie nadąża za korektami. Te same zasady wracają też w systemach energetycznych, tylko tam konsekwencje bywają droższe, więc warto przejść do zastosowań.
Gdzie ma sens w energetyce i automatyce budynkowej
W instalacjach związanych z energią najciekawsze są dla mnie sytuacje, w których trzeba precyzyjnie ustawić położenie i jednocześnie skompensować zakłócenia z otoczenia. Dlatego taki napęd pojawia się w obrotnicach i trackerach fotowoltaicznych, w sterowaniu przepustnicami powietrza, w małych siłownikach odpowiedzialnych za ustawianie elementów ruchomych oraz w systemach zarządzania budynkiem, gdzie liczy się powtarzalność pracy.
W fotowoltaice szczególnie ważna jest tu odporność na wiatr, obciążenie i długą pracę w zmiennych warunkach. Sama dokładność ustawienia paneli ma sens tylko wtedy, gdy mechanika jest wystarczająco sztywna, a sterowanie nie gubi pozycji po każdym silniejszym podmuchu. W praktyce często wygrywa nie najbardziej „ambitny” napęd, lecz taki, który daje właściwy kompromis między momentem, poborem energii i bezawaryjnością.
To dobry przykład na to, że w elektronice ruch precyzyjny nie jest celem samym w sobie. Ma pomagać oszczędzać energię, stabilizować pracę urządzenia albo utrzymać parametr procesu tam, gdzie zwykły silnik byłby zbyt niedokładny. Na końcu zostają więc tylko trzy pytania, które sam zadaję przed zamknięciem projektu.
Co sprawdzam przed zamknięciem projektu z ruchem precyzyjnym
Najpierw sprawdzam, czy układ naprawdę potrzebuje sprzężenia zwrotnego, czy wystarczy prostszy napęd. Jeśli pozycja ma się zmieniać rzadko i bez dużych obciążeń, czasem zwykły silnik lub siłownik jest rozsądniejszy. Jeśli jednak mechanizm ma sam korygować odchyłki i wracać do zadanej wartości, układ zwrotny daje przewagę, której nie da się łatwo zastąpić.
Potem patrzę na trzy rzeczy: moment, zasilanie i jakość pomiaru. To one najczęściej decydują o tym, czy ruch będzie płynny i powtarzalny, czy raczej nerwowy i trudny do opanowania. Dopiero na końcu porównuję cenę, bo tani napęd, który wymaga później dodatkowych przeróbek, zwykle wychodzi drożej niż lepiej dobrany model od początku.
Jeśli trzymasz się tej kolejności, łatwiej uniknąć błędów i dobrać rozwiązanie, które rzeczywiście pracuje stabilnie, zamiast tylko dobrze wyglądać w katalogu.
