Diak to niewielki element półprzewodnikowy, który w praktyce robi jedną rzecz bardzo dobrze: wyzwala pracę innych elementów w obwodach AC. Najczęściej spotyka się go w prostych ściemniaczach, regulatorach mocy i układach sterowania triakiem, więc jeśli chcesz zrozumieć jego rolę bez technicznego chaosu, znajdziesz tu definicję, zasadę działania, zastosowania, ograniczenia i sposób doboru.
Najważniejsze informacje o DIAC-u w kilku punktach
- DIAC jest dwukierunkowym elementem wyzwalającym, który przewodzi dopiero po przekroczeniu napięcia zadziałania.
- Nie ma bramki, więc nie steruje się go sygnałem jak triaka, tylko samym napięciem w układzie.
- Najczęściej pracuje jako „starter” dla triaka w prostych regulatorach fazowych.
- W praktyce kluczowe są: napięcie zadziałania, prąd podtrzymania, symetria pracy i wpływ temperatury.
- To rozwiązanie jest tanie i proste, ale ma ograniczoną precyzję, więc nie pasuje do każdego układu.
- W nowoczesnych projektach nadal bywa użyteczny, ale coraz częściej ustępuje miejsca sterowaniu cyfrowemu i optotriakom.
Czym jest DIAC i dlaczego jest tak prosty
Ja patrzę na DIAC przede wszystkim jak na bardzo prosty wyzwalacz: sam nie reguluje mocy, tylko otwiera drogę dla dalszej części układu. To element dwukierunkowy, bez bramki, który zaczyna przewodzić dopiero po osiągnięciu określonego progu napięcia. W kartach katalogowych producentów, takich jak Littelfuse, najczęściej spotyka się wersje o napięciu zadziałania mniej więcej w zakresie 27-70 V.
Ta prostota ma znaczenie. DIAC działa powtarzalnie, bo nie potrzebuje dodatkowego sterowania logicznego, a jego zadaniem jest zainicjowanie gwałtownego przełączenia. W praktyce oznacza to, że przy odpowiednio zbudowanym układzie kondensator ładuje się do momentu przekroczenia progu, po czym element „przeskakuje” w stan przewodzenia. Dla projektanta to wygodne, bo łatwiej uzyskać symetryczne wyzwolenie w obu połówkach sinusoidy.
Właśnie dlatego DIAC warto rozumieć nie jako „dziwną diodę”, ale jako mały element przełączający, który ma bardzo konkretne zadanie w obwodach AC. Kiedy to się już uporządkuje, sama charakterystyka pracy staje się dużo bardziej oczywista.
Jak pracuje w układzie wyzwalania
DIAC ma charakterystykę z obszarem blokowania i nagłym przejściem do przewodzenia. Dopóki napięcie jest poniżej progu, element praktycznie nie przewodzi. Po przekroczeniu VBO, czyli napięcia zadziałania, następuje szybkie przejście do stanu przewodzenia, a napięcie na elemencie spada. To właśnie ten moment wyzwala dalszą część obwodu, na przykład triak.

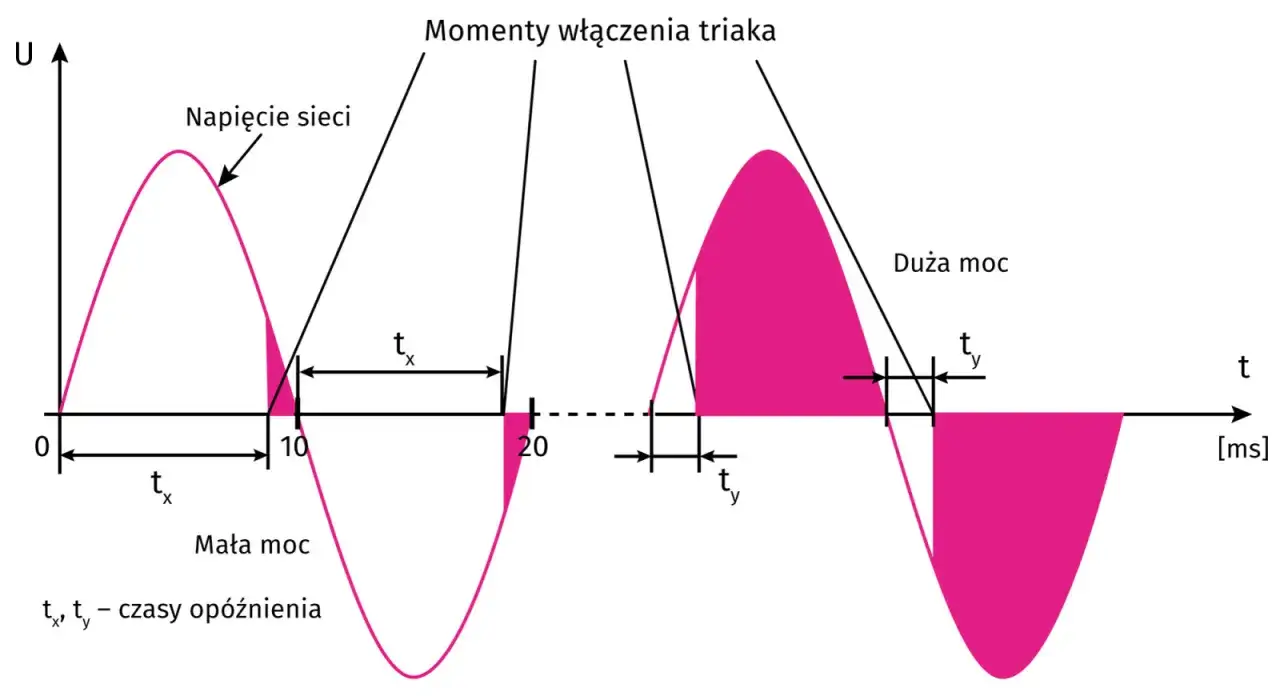

W praktyce działa to zwykle tak: kondensator w układzie RC ładuje się przez rezystor, a gdy osiągnie próg DIAC-u, element przewodzi impulsowo i rozładowuje kondensator do bramki triaka. Triak dostaje wyraźny impuls, zaczyna przewodzić i zasila obciążenie przez resztę półokresu. Potem cały cykl powtarza się w kolejnym przejściu przez zero.
Ważny jest jeszcze prąd podtrzymania, czyli minimalny prąd potrzebny do utrzymania przewodzenia. Gdy spadnie poniżej tej wartości, element wraca do stanu blokowania. Dzięki temu DIAC nie „wisi” w przewodzeniu bez końca, tylko zachowuje się jak krótki, kontrolowany impulsowy przełącznik. To właśnie ten mechanizm sprawia, że układ daje się regulować kątem zapłonu, a nie tylko włączać i wyłączać.
Jeżeli miałbym streścić to jednym zdaniem, powiedziałbym: DIAC nie dostarcza mocy, tylko porządkuje moment, w którym moc zostaje uwolniona. Z takiej perspektywy łatwiej przejść do miejsc, gdzie ten mechanizm rzeczywiście ma sens.
Gdzie spotyka się go w praktyce
Najbardziej klasyczne zastosowanie DIAC-u to regulatory fazowe. Chodzi o ściemniacze, proste regulatory obrotów małych silników AC i układy sterowania grzałkami, w których trzeba „przyciąć” część sinusoidy. Sam element nie robi tu całej roboty, ale odpowiada za powtarzalny moment zadziałania, bez którego regulacja byłaby chwiejna.
W praktyce spotykam go też tam, gdzie liczy się prostota, niski koszt i brak potrzeby cyfrowego sterowania. To nadal ma sens w prostych urządzeniach domowych, w tanich rozwiązaniach warsztatowych i w starszych konstrukcjach, które mają działać latami bez rozbudowanej elektroniki sterującej. W obszarze energii i automatyki DIAC może pojawić się jako element pomocniczy, ale raczej nie w głównym torze mocy nowoczesnego falownika czy zaawansowanego sterownika PV.
Warto też pamiętać o ograniczeniach. DIAC nie jest narzędziem do precyzyjnego sterowania mocą z dokładnością laboratoryjną, bo na jego zachowanie wpływa temperatura, tolerancja wykonania i parametry elementów w otoczeniu. Jeśli układ ma pracować przy bardzo różnych obciążeniach, przy dużych zakłóceniach albo z cyfrowym sterowaniem, klasyczny DIAC bywa po prostu zbyt prosty. Ta granica prowadzi już wprost do pytania, czym różni się on od triaka i tyrystora.
DIAC, triak i tyrystor nie pełnią tej samej roli
Najwięcej nieporozumień widzę wtedy, gdy ktoś wrzuca DIAC, triak i tyrystor do jednego worka. To pokrewne elementy, ale ich zadania są różne. DIAC jest wyzwalaczem, triak jest elementem wykonawczym do sterowania prądem przemiennym, a tyrystor przewodzi zasadniczo w jednym kierunku i często pracuje w innych klasach układów.
| Element | Rola | Sposób sterowania | Typowe zastosowanie |
|---|---|---|---|
| DIAC | Wyzwalacz impulsu | Samym napięciem progowym | Start triaka w układach fazowych |
| Triak | Element wykonawczy AC | Sygnałem na bramkę | Regulacja mocy w obwodach przemiennych |
| Tyrystor | Element wykonawczy jednokierunkowy | Sygnałem na bramkę | Prostowniki sterowane, układy DC i mocy |
Różnica jest praktyczna, nie tylko teoretyczna. DIAC ma sens tam, gdzie chcesz uzyskać symetryczny i prosty impuls wyzwalający, a triak wtedy przejmuje sterowanie obciążeniem. Gdy projekt wymaga bardziej rozbudowanego nadzoru, izolacji lub integracji z elektroniką cyfrową, często lepiej od razu pójść w optotriak, mikrokontroler albo dedykowany driver. To nie jest „lepsze” w każdej sytuacji, ale zwykle daje większą kontrolę.
Jeśli ta różnica jest jasna, dużo łatwiej dobrać właściwy element do konkretnego projektu, zamiast zamieniać go na chybił trafił.
Jak dobrać właściwy element do projektu
Przy doborze nie patrzę wyłącznie na nazwę. Najważniejsze są parametry pracy, bo to one decydują, czy układ będzie przewidywalny, czy będzie reagował za wcześnie albo za późno. W prostych zastosowaniach najczęściej sprawdzam kilka rzeczy jednocześnie: napięcie zadziałania, symetrię przełączania, prąd podtrzymania, temperaturę otoczenia i zgodność z obudową.
| Parametr | Co oznacza w praktyce | Dlaczego ma znaczenie |
|---|---|---|
| Napięcie zadziałania VBO | Moment, w którym element zaczyna przewodzić | Wpływa na punkt zapłonu triaka i zakres regulacji |
| Prąd podtrzymania | Minimalny prąd potrzebny do utrzymania przewodzenia | Decyduje o tym, kiedy element wróci do blokowania |
| Symetria pracy | Podobne zachowanie dla obu połówek sinusoidy | Zmniejsza różnice między dodatnim i ujemnym półokresem |
| Tolerancja | Rozrzut parametrów między sztukami | Wpływa na powtarzalność regulacji |
| Temperatura | Zmiana zachowania pod wpływem nagrzania | Może przesuwać próg zadziałania w realnym urządzeniu |
| Obudowa | THT albo SMD | Decyduje o montażu, wielkości i serwisowaniu |
W kartach katalogowych producentów spotyka się DIAC-e o VBO zwykle w okolicach 27-70 V, ale sama liczba nie wystarczy. Jeśli obwód RC ma zbyt duży rozrzut albo triak jest dobrany na granicy, nawet poprawny element nie da dobrego efektu. Ja zawsze patrzę na cały łańcuch, nie tylko na jeden komponent.
To prowadzi do kolejnego praktycznego pytania: jak sprawdzić, czy problem rzeczywiście leży w tym elemencie, a nie w otoczeniu układu.
Jak sprawdzić i zdiagnozować problem
W praktyce sam diak rzadko jest jedyną przyczyną awarii. Bardzo często winny okazuje się kondensator w torze RC, rezystor o zmienionej wartości, triak albo zwykłe zabrudzenie i przegrzanie płytki. Dlatego przy diagnozie zaczynam od otoczenia elementu, a dopiero potem od niego samego.
- Najpierw sprawdzam, czy układ jest odłączony od sieci i rozładowany.
- Potem oglądam kondensator, rezystory i luty, bo uszkodzenia mechaniczne widać szybciej niż awarię samego DIAC-u.
- Do testu używam niskonapięciowego, regulowanego źródła i rezystora ograniczającego prąd, zamiast bezpośredniego podłączania do 230 V.
- Obserwuję, przy jakim napięciu następuje przejście w przewodzenie i czy zjawisko jest podobne w obu kierunkach.
- Jeśli element przewodzi zbyt wcześnie, asymetrycznie albo w ogóle nie wraca do blokowania, traktuję go jako podejrzany.
- Gdy układ działa niestabilnie, porównuję go z wartością VBO z dokumentacji i sprawdzam, czy temperatura nie przesuwa punktu zadziałania.
To proste podejście oszczędza czas. Zamiast wymieniać elementy losowo, można szybko odsiać uszkodzenia w otoczeniu i dojść do źródła problemu. Przy sterowaniu fazowym ten porządek ma duże znaczenie, bo pozornie drobna zmiana w jednym komponencie potrafi mocno przesunąć punkt zapłonu triaka.
Jeżeli układ ma działać powtarzalnie, najważniejsze jest jednak nie samo testowanie, tylko właściwa decyzja, czy ten typ rozwiązania w ogóle pasuje do projektu.
Co warto zapamiętać przy prostych układach AC
DIAC jest dobrym wyborem wtedy, gdy potrzebujesz prostego, taniego i przewidywalnego wyzwalania w układzie AC. Właśnie za to ceni się go w klasycznych regulatorach fazowych: za mało elementów, mało komplikacji i dość dobrą powtarzalność w prostych aplikacjach. Gdy jednak projekt wymaga precyzji, cyfrowego sterowania, lepszej izolacji albo pracy z bardziej kapryśnym obciążeniem, lepiej od razu rozważyć nowszą architekturę.
Ja traktuję ten element jako sensowny kompromis, nie jako uniwersalne rozwiązanie. W prostych konstrukcjach nadal broni się bardzo dobrze, ale w bardziej zaawansowanych układach energetycznych, zwłaszcza tam, gdzie liczy się kontrola, diagnostyka i elastyczność, zwykle przegrywa z optotriakami, sterowaniem mikroprocesorowym lub gotowymi driverami mocy. To nie jest wada samego elementu, tylko granica jego przeznaczenia.
Jeśli budujesz albo analizujesz układ z regulacją mocy po stronie AC, zapamiętaj jedno: DIAC ma pomagać w załączeniu, a nie zastępować całe sterowanie. Gdy trzyma się tej zasady, łatwiej dobrać parametry, szybciej wykryć błędy i uniknąć rozczarowań przy pierwszym uruchomieniu.
