Fotodioda zamienia światło na sygnał elektryczny i właśnie dlatego jest jednym z najpraktyczniejszych czujników w elektronice pomiarowej, automatyce i układach związanych z energią. W tym artykule pokazuję, jak działa taki element, czym różnią się jego odmiany, na co patrzeć w danych katalogowych i kiedy lepiej wybrać inny detektor. Dorzucam też wskazówki, które pomagają uniknąć błędów przy montażu, odczycie sygnału i doborze do konkretnego źródła światła.
Najważniejsze informacje o działaniu i wyborze
- Światło wywołuje prąd, a nie odwrotnie, więc w praktyce liczy się sposób zamiany tego prądu na napięcie.
- Tryb pracy ma znaczenie - bez polaryzacji jest ciszej, a z polaryzacją wsteczną zwykle szybciej.
- PIN i APD rozwiązują różne problemy - pierwszy stawia na szybkość i liniowość, drugi na bardzo słabe sygnały.
- Najważniejsze parametry to zakres widmowy, responsywność, ciemny prąd, pojemność złącza i czas odpowiedzi.
- W energetyce i automatyce taki czujnik przydaje się przy pomiarze nasłonecznienia, sterowaniu oświetleniem i monitoringu optycznym.
Jak działa fotodioda i dlaczego reaguje tak szybko

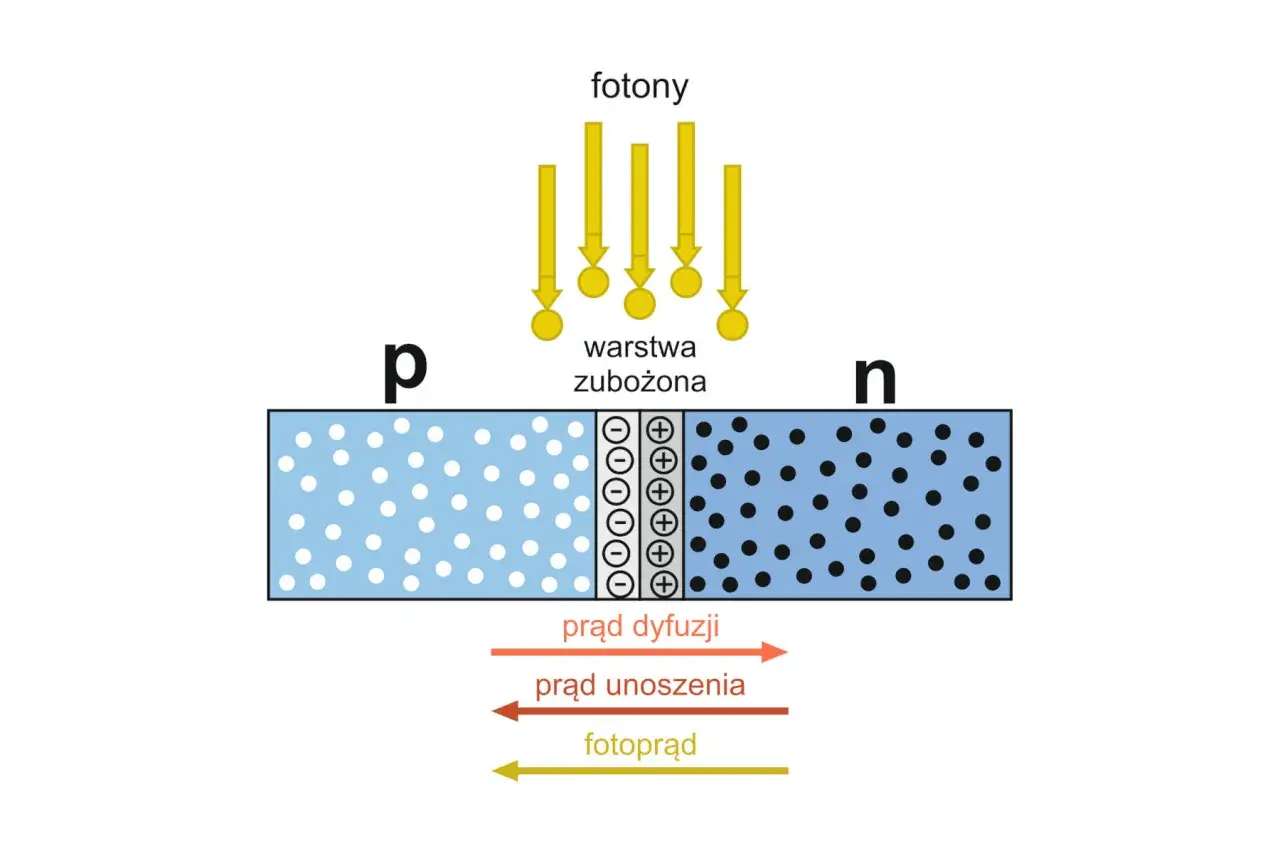

Ja zwykle traktuję ten element jak precyzyjny przetwornik prądowy: fotony padają na złącze półprzewodnikowe, powstają pary nośników ładunku, a na wyjściu pojawia się prąd zależny od natężenia światła. W praktyce oznacza to, że im więcej promieniowania dociera do złącza, tym większy sygnał elektryczny można odczytać. To właśnie ta prostota sprawia, że element jest tak chętnie używany w czujnikach, odbiornikach optycznych i układach pomiarowych.
Wiele osób myli taki czujnik z ogniwem fotowoltaicznym. Różnica jest istotna: ogniwo ma dostarczać energię, a dioda światłoczuła ma przede wszystkim mierzyć światło możliwie szybko i przewidywalnie. Dlatego w projektach pomiarowych liczą się parametry takie jak liniowość, szum własny i pasmo przenoszenia, a nie sama możliwość wytworzenia napięcia.
W praktyce spotkasz dwa podstawowe sposoby pracy. W trybie bez polaryzacji układ jest prostszy i zwykle generuje mniej szumu, ale bywa wolniejszy. W trybie z polaryzacją wsteczną warstwa zubożona się poszerza, pojemność złącza spada, a odpowiedź na zmianę oświetlenia staje się szybsza. Jeśli projekt wymaga reakcji na krótkie impulsy albo modulowane źródło światła, właśnie ten wariant zwykle wygrywa. Skoro mechanizm jest jasny, można przejść do tego, jakie odmiany rzeczywiście spotyka się w praktyce.
Jakie odmiany spotyka się najczęściej
Nie każda konstrukcja nadaje się do tego samego zadania. Ja najczęściej rozróżniam je według materiału i struktury, bo to od tego zależy czułość, szybkość i zakres długości fali, na jaką układ reaguje.
| Odmiana | Co ją wyróżnia | Kiedy ma sens | Gdzie trzeba uważać |
|---|---|---|---|
| PIN | Dobra szybkość, niska pojemność, bardzo przyzwoita liniowość | Pomiary światła, odbiorniki optyczne, szybkie układy sterujące | W słabym oświetleniu nie daje tak dużego wzmocnienia jak APD |
| APD | Wewnętrzne wzmocnienie sygnału i wysoka czułość | Bardzo słabe sygnały, dalekosiężne pomiary, LiDAR, wymagające detekcje optyczne | Wymaga wyższego napięcia, kontroli temperatury i staranniejszego toru zasilania |
| Krzemowa | Najczęściej używana w zakresie światła widzialnego i bliskiej podczerwieni | Automatyka budynkowa, czujniki nasłonecznienia, proste układy pomiarowe | Nie jest dobrym wyborem, gdy źródło pracuje głównie w dalekiej podczerwieni |
| InGaAs | Lepsza odpowiedź w bliskiej podczerwieni | Telekomunikacja optyczna, pomiary w zakresie IR, specjalistyczne sensory | Zwykle droższa i bardziej wyspecjalizowana niż krzemowa |
Wybór nie powinien zaczynać się od pytania „co jest najczulsze?”, tylko od pytania „jakie światło chcę mierzyć i z jaką dynamiką?”. Właśnie dlatego w jednym projekcie wystarczy prosta PIN, a w innym dopiero APD daje sensowny margines sygnału. Gdy typ jest już wybrany, warto spojrzeć na kartę katalogową bardziej krytycznie niż tylko na nazwę elementu.
Na co patrzeć w karcie katalogowej
W danych katalogowych łatwo zgubić się w liczbach, ale kilka parametrów naprawdę robi różnicę. Ja zawsze sprawdzam je w tej kolejności:
- Zakres widmowy - musi pasować do źródła światła; krzem najlepiej czuje się w widzialnym i bliskiej podczerwieni, a nie każdy materiał reaguje równie dobrze na to samo pasmo.
- Responsywność - podawana zwykle w A/W, czyli amperach na wat; im większa, tym większy prąd uzyskasz z tej samej mocy optycznej.
- Ciemny prąd - prąd płynący bez oświetlenia; im niższy, tym łatwiej wykrywać słabe sygnały i utrzymać niski poziom szumu.
- Pojemność złącza - mniejsza pojemność zwykle oznacza lepszą szybkość i prostsze projektowanie toru analogowego.
- Czas narastania i pasmo - ważne, gdy światło jest modulowane albo gdy chcesz wykrywać szybkie impulsy.
- Powierzchnia aktywna - większa ułatwia trafienie wiązką i toleruje rozjazd optyki, ale najczęściej zwiększa pojemność i obniża szybkość.
- Max. napięcie wsteczne - przekroczenie tego parametru jest prostą drogą do uszkodzenia elementu.
Jeśli miałbym wskazać jeden błąd początkujących, to byłoby skupienie się wyłącznie na czułości. W praktyce znacznie częściej przegrywa się na pojemności, źle dobranym paśmie albo zbyt dużym szumie własnym toru pomiarowego. To prowadzi wprost do pytania, gdzie taki element naprawdę daje przewagę.
Gdzie sprawdza się w elektronice i energetyce
W elektronice taki czujnik ma bardzo szerokie zastosowanie, ale mnie najbardziej interesują te miejsca, gdzie liczy się stabilny i powtarzalny odczyt. W prostych układach automatyki budynkowej pomaga mierzyć poziom oświetlenia i sterować roletami, żaluzjami albo jasnością lamp. W systemach optycznych trafia do odbiorników transmisji, enkoderów, barierek bezpieczeństwa i detekcji obecności wiązki.
W obszarze energii zastosowania są równie praktyczne. Czujniki światła wykorzystuje się przy monitorowaniu nasłonecznienia, wspieraniu prostych układów śledzenia słońca i kontroli pracy źródeł światła w instalacjach testowych. W systemach fotowoltaicznych nie chodzi o samą produkcję energii, ale o wiarygodny pomiar światła i stabilizację sterowania. To ważne rozróżnienie, bo miernik optyczny i element służący do generowania energii nie mają dokładnie tego samego celu.
W praktyce najwięcej zyskują projekty, które muszą reagować szybciej niż typowy czujnik zmierzchu, ale nie potrzebują złożonej aparatury laboratoryjnej. Jeżeli sygnał ma być dalej przetwarzany analogowo, kluczowe staje się poprawne podłączenie i odczyt prądu, a to bywa bardziej wymagające, niż wygląda na pierwszy rzut oka.
Jak ją poprawnie podłączyć i odczytać sygnał
Najczęściej pracuje się z nią jako ze źródłem prądowym, więc sam rezystor bywa wystarczający tylko w prostych i wolnych układach. Ja w bardziej sensownych projektach od razu myślę o wzmacniaczu transimpedancyjnym, czyli układzie, który zamienia prąd z czujnika na napięcie możliwe do dalszego pomiaru lub obróbki. To rozwiązanie daje lepszą kontrolę nad wzmocnieniem, pasmem i szumem niż zwykłe obciążenie rezystancyjne.
- Jeśli zależy mi na szybkości, stosuję polaryzację wsteczną i pilnuję, by nie przekroczyć dopuszczalnego napięcia.
- Jeśli liczy się niski szum i prostota, rozważam pracę bez polaryzacji, szczególnie przy wolniejszych zmianach oświetlenia.
- Jeśli prąd jest mały, dbam o krótkie ścieżki, ekranowanie i sensowną topologię masy, bo zakłócenia potrafią zdominować sygnał.
- Jeśli używam bardzo czułego elementu, zwracam uwagę na prąd ciemny i dryft temperaturowy, bo oba potrafią zafałszować wynik bardziej, niż się wydaje.
W przypadku APD dochodzi jeszcze temat wyższego napięcia zasilania, ograniczenia prądu i kompensacji temperatury. To już nie jest „zwykły” czujnik do prostego wejścia analogowego, tylko element wymagający trochę bardziej zdyscyplinowanego toru zasilania i zabezpieczeń. Gdy porównuję go z innymi czujnikami światła, różnice stają się jeszcze wyraźniejsze.
Kiedy lepszy będzie fototranzystor, a kiedy inny czujnik
Wielu projektantów zaczyna od pytania, czy nie wystarczy prostszy element. I często odpowiedź brzmi: zależy. Jeśli chcę tylko wykryć obecność światła albo zbudować prosty próg załączenia, fototranzystor bywa tańszy i łatwiejszy w użyciu. Jeśli jednak zależy mi na pomiarze, szybkości i przewidywalnej charakterystyce, zwykle wracam do rozwiązania opartego na diodzie światłoczułej.
| Cecha | Dioda światłoczuła | Fototranzystor | Fotorezystor |
|---|---|---|---|
| Szybkość | Bardzo dobra | Dobra, ale zwykle słabsza | Najsłabsza |
| Liniowość | Wysoka | Niższa | Niska |
| Układ pomocniczy | Często potrzebny wzmacniacz | Może działać w prostym układzie | Najprostszy, ale mało precyzyjny |
| Zastosowanie | Pomiar, komunikacja optyczna, szybkie sygnały | Proste przełączanie i detekcja obecności światła | Najprostsze układy zmierzchowe |
Moja praktyczna zasada jest prosta: jeśli sygnał ma coś mierzyć, wybieram rozwiązanie bardziej precyzyjne; jeśli ma tylko zareagować na światło, mogę zejść poziom niżej z wymaganiami. Fotorezystor zostawiam do naprawdę prostych konstrukcji, bo jest wolny i mniej przewidywalny, a w nowszych projektach coraz częściej ustępuje miejsca lepszym czujnikom. Została jeszcze ostatnia rzecz, która oszczędza sporo czasu przy zakupie i montażu.
Co sprawdzam przed zakupem, żeby układ nie rozczarował w praktyce
Przed wyborem elementu najpierw dopasowuję widmowość do źródła światła, potem sprawdzam oczekiwaną moc optyczną i to, czy czujnik nie wejdzie zbyt szybko w nasycenie. To szczególnie ważne w układach z silnym oświetleniem lub bezpośrednim słońcem, gdzie zbyt mała powierzchnia aktywna albo zbyt mały margines dynamiczny potrafią ograniczyć cały projekt.
Druga rzecz to temperatura i warunki montażu. Jeżeli czujnik ma pracować na zewnątrz, w pobliżu przeszkleń albo w obudowie narażonej na nagrzewanie, trzeba przewidzieć dryft parametrów, osłonę optyczną i możliwość kalibracji. W projektach bardziej wymagających nie wybieram też elementu tylko po samym sygnale katalogowym; patrzę na obudowę, stabilność parametrów między egzemplarzami i dostępność wersji montażowej pasującej do płytki.
Najlepiej działają nie te rozwiązania, które wyglądają imponująco na papierze, ale te, które są dobrze dopasowane do długości fali, poziomu światła, szybkości układu i ograniczeń toru analogowego. Jeśli te cztery rzeczy są spójne, taki czujnik daje bardzo czysty, przewidywalny sygnał i bez problemu odnajduje się zarówno w elektronice użytkowej, jak i w projektach związanych z energią.
