W elektronice to właśnie elementy półprzewodnikowe najczęściej decydują o tym, czy układ działa stabilnie, oszczędnie i bez nadmiernego grzania. Tranzystory są tu szczególnie ważne, bo pozwalają wzmacniać sygnały i przełączać prąd w sposób, który trudno zastąpić czymś prostszym. W tym tekście pokazuję, jak je rozumieć, jak odróżnić główne typy, na jakie parametry patrzeć i gdzie ich wybór naprawdę wpływa na sprawność całego układu, także w przetwornicach i instalacjach PV.
Najważniejsze fakty o elementach półprzewodnikowych, zanim wejdziesz w szczegóły
- Jedne wersje lepiej nadają się do wzmacniania małych sygnałów, inne do szybkiego przełączania większego prądu.
- W BJT mały prąd steruje większym prądem, a w MOSFET-cie kluczowe jest napięcie na bramce i jej ładunek.
- W praktyce nie wybiera się elementu po samym prądzie znamionowym, tylko po zapasie napięcia, temperaturze i stratach.
- W układach mocy ważniejsze od „samego modelu” bywają driver, chłodzenie i layout PCB.
- W elektronice energetycznej, zwłaszcza w przetwornicach i falownikach, liczy się sprawność przełączania i odporność termiczna.

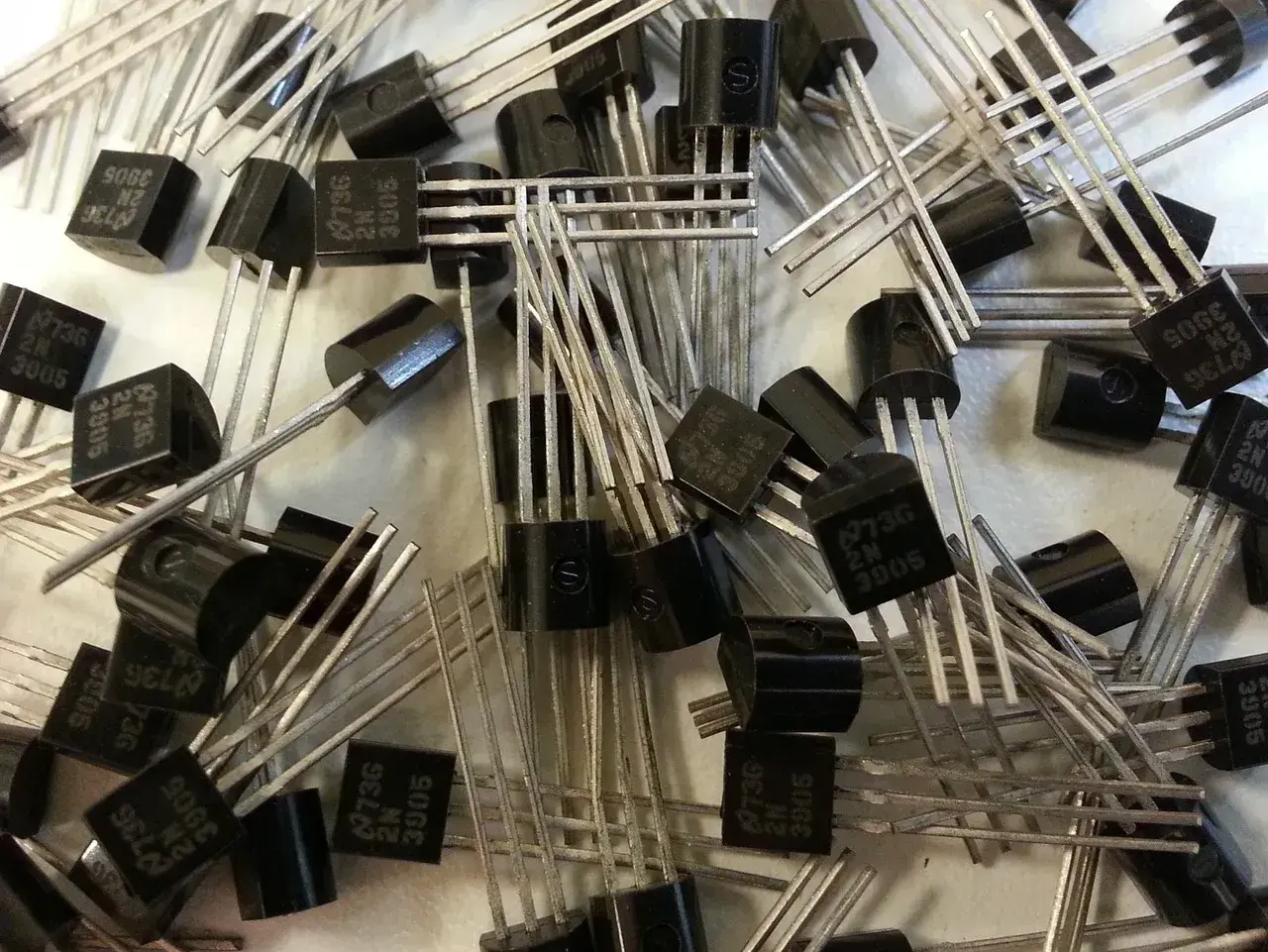

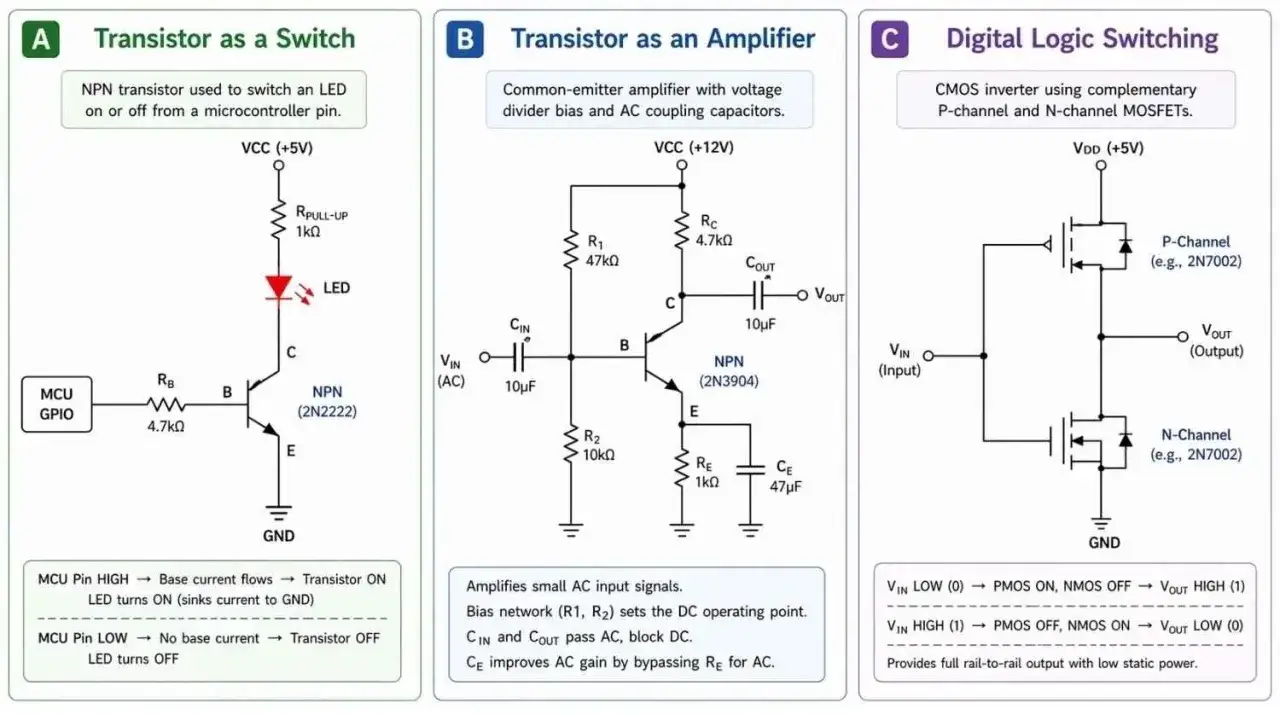

Jak działa element, który wzmacnia i przełącza sygnał
W najprostszej wersji chodzi o to, że niewielki sygnał sterujący kontroluje dużo większy przepływ energii. W tranzystorze bipolarnym mały prąd bazy otwiera drogę dla prądu kolektora, a w MOSFET-cie napięcie na bramce tworzy kanał przewodzący między drenem i źródłem. To dlatego jedne układy nadają się świetnie do wzmacniania sygnałów analogowych, a inne lepiej sprawdzają się jako szybkie przełączniki.
W praktyce patrzę na to tak: BJT jest bardziej „prądowy”, a MOSFET bardziej „napięciowy”. W krzemowym BJT napięcie baza-emiter zwykle kręci się w okolicy 0,6-0,7 V, ale ta wartość zależy od prądu i temperatury, więc nie wolno traktować jej jak twardego progu. Z kolei MOSFET ma bardzo dużą impedancję wejściową, ale jego bramka zachowuje się jak kondensator, który trzeba szybko naładować i rozładować, jeśli zależy nam na sprawnym przełączaniu.
W dokumentacji Texas Instruments dobrze widać to na przykładzie przetwornicy buck: element nie „przepuszcza” napięcia płynnie, tylko działa jak przełącznik, a regulacja polega na zmianie czasu włączenia. To ważne, bo od razu tłumaczy, skąd biorą się straty, nagrzewanie i potrzeba sensownego sterowania. Gdy to rozumiesz, łatwiej przejść do rozróżnienia typów i dopasowania ich do konkretnego zadania.
Jak odróżnić najważniejsze typy i kiedy który ma sens
Nie ma jednego uniwersalnego typu, który wygrywa w każdej sytuacji. Ja zwykle zaczynam od pytania: czy układ ma wzmacniać mały sygnał, czy ma bezpiecznie przełączać energię, i przy jakim napięciu oraz częstotliwości ma to robić. Nexperia zwraca uwagę, że BJT nadal mają mocne strony w analogowych układach wzmacniających i tam, gdzie liczy się niskie napięcie nasycenia oraz dobra charakterystyka pracy.
| Typ | Co go wyróżnia | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|---|
| BJT | Duże wzmocnienie prądowe, prosta logika sterowania w małych układach | Wzmacniacze analogowe, prostsze sterowanie przekaźnikami, stopnie wejściowe | Wymaga prądu bazy i bywa mniej wygodny przy szybkich przełączeniach |
| MOSFET | Sterowanie napięciowe, szybkie przełączanie, niski opór w stanie włączenia | Zasilacze impulsowe, sterowanie silnikami, układy mocy, LED driver | Wymaga dobrego sterowania bramki i uwzględnienia ładunku bramki |
| JFET | Bardzo wysoka impedancja wejściowa i niskie szumy | Wejścia audio, preampy, czułe układy pomiarowe | Mniejsza uniwersalność i węższy zakres zastosowań niż MOSFET |
| IGBT | Dobre połączenie sterowalności z możliwością pracy przy wyższych mocach | Falowniki, napędy, część przemysłowych układów zasilania | Zwykle wolniejszy od MOSFET-a przy bardzo szybkich przełączeniach |
W prostym ujęciu: jeśli liczy się mały sygnał i analog, częściej patrzę na BJT albo JFET. Jeśli ważna jest sprawna praca jako przełącznik, najczęściej wygrywa MOSFET, a przy większych mocach i wyższych napięciach pojawia się IGBT albo rozwiązania oparte na SiC. Sam typ to jednak dopiero początek, bo o sukcesie projektu decydują parametry z noty katalogowej.
Na które parametry z noty katalogowej patrzę najpierw
Noty katalogowe potrafią być gęste od liczb, ale w praktyce kilka z nich robi większość roboty. Ja zaczynam od tego, co naprawdę ogranicza układ: napięcie, prąd, straty i temperatura. Dopiero potem schodzę do szczegółów takich jak wzmocnienie, czas przełączania czy pojemności pasożytnicze.
| Parametr | Co znaczy w praktyce | Na co uważać |
|---|---|---|
| VCEO / VDS | Maksymalne napięcie pracy elementu | Nie dobierać „na styk”; zapas 20-30% zwykle daje spokojniejszą pracę |
| IC / ID | Prąd ciągły, który element może przewodzić | To nie jest liczba niezależna od temperatury i chłodzenia |
| VCE(sat) / RDS(on) | Straty przewodzenia w stanie włączenia | Rośnie wraz z temperaturą i obciążeniem |
| hFE | Wzmocnienie prądowe BJT | Nie traktuję go jak stałej, bo zależy od prądu, temperatury i egzemplarza |
| Qg / Ciss | Jak trudno sterować bramką w MOSFET-cie | Duży ładunek bramki oznacza większe wymagania wobec drivera |
| SOA | Bezpieczny obszar pracy | To szczególnie ważne, gdy element pracuje liniowo albo przy przeciążeniu |
| fT / czas przełączania | Jak szybko element reaguje na sygnał sterujący | Szybkość ma sens tylko razem z driverem, layoutem i chłodzeniem |
Najczęstszy błąd? Kupowanie elementu „z zapasem prądu”, ale bez spojrzenia na temperaturę złącza i straty przy realnym obciążeniu. W praktyce wolę zostawić margines niż wycisnąć katalogowy limit, bo realna obudowa, słabszy przepływ powietrza albo wysoka temperatura otoczenia szybko zjadają teoretyczny zapas. Kiedy te liczby zaczynają układać się w spójną całość, łatwiej zobaczyć, gdzie element naprawdę pracuje najlepiej.
Gdzie te elementy robią największą różnicę w elektronice i energetyce
Najłatwiej zrozumieć ich rolę, gdy spojrzy się na konkretne układy. W prostym wzmacniaczu audio liczy się małe zniekształcenie i stabilny punkt pracy. W driverze przekaźnika ważniejsze jest to, czy element pewnie odetnie i załączy cewkę. W zasilaczu impulsowym, ładowarce akumulatora czy falowniku sprawa robi się jeszcze bardziej praktyczna: każda strata na przełączaniu zamienia się w ciepło, a ciepło oznacza niższą sprawność i większe wymagania chłodzenia.
Właśnie tu widać związek z energetyką i fotowoltaiką. W przetwornicach DC-DC, układach MPPT i falownikach hybrydowych element mocy pracuje w rytmie PWM, czyli jest bardzo szybko włączany i wyłączany, aby sterować energią bez dużych strat. To nie jest teoria dla teorii: lepszy dobór elementu oznacza mniejszy radiator, niższą temperaturę pracy i często też cichszą, stabilniejszą elektronikę. Jeśli projekt dotyczy instalacji PV, magazynu energii albo ładowania akumulatorów, to właśnie tutaj zyskuje się najwięcej.
Ja w takich projektach patrzę nie tylko na sam półprzewodnik, ale na cały tor energii: driver bramki, filtrację, pętle prądowe, zabezpieczenia przeciwprzepięciowe i sposób prowadzenia masy. Bez tego nawet dobry element potrafi pracować przeciętnie, a czasem po prostu za gorąco. Następny krok to dobranie układu tak, żeby nie przepłacić za parametry, których i tak nie wykorzystasz.
Jak dobieram element do zadania i nie przepłacam za zbędny zapas
Przy doborze zawsze idę tą samą kolejnością, bo ona chroni przed przypadkowymi decyzjami:
- Najpierw sprawdzam napięcie robocze i możliwe przepięcia, nie tylko wartość nominalną.
- Potem liczę prąd ciągły oraz prąd szczytowy, bo to często są dwie różne historie.
- Następnie oceniam, czy układ ma wzmacniać sygnał, czy pracować jako przełącznik.
- Sprawdzam temperaturę otoczenia, chłodzenie i powierzchnię miedzi na PCB.
- Na końcu patrzę na driver, bo zbyt słabe sterowanie potrafi zabić sprawność całego rozwiązania.
W praktyce bardzo często wygrywa nie „najmocniejszy” element, tylko ten najlepiej dopasowany. Do małej cewki lub przekaźnika wystarczy prosty tranzystor z rezystorem w bazie lub logic-level MOSFET. Do szybkiej przetwornicy lepszy będzie MOSFET o niskim RDS(on) i sensownym Qg. Do wysokich napięć i większych mocy wchodzi IGBT albo inna technologia z wyższej półki. Różnica nie polega na prestiżu rozwiązania, tylko na tym, ile strat jesteś gotów zaakceptować.
Najbardziej praktyczna zasada, jaką stosuję, brzmi prosto: jeśli mikrokontroler ma bezpośrednio sterować bramką, nie zakładam automatycznie, że to wystarczy. Często potrzebny jest dedykowany driver, bo on decyduje o czasie przełączania, zakłóceniach i temperaturze. Kiedy ten etap jest zrobiony dobrze, zostaje już tylko unikanie klasycznych błędów, które w branży pojawiają się zaskakująco często.
Najczęstsze błędy, które robią z dobrego projektu grzałkę
W projektach elektronicznych najwięcej problemów nie robi sam element, tylko sposób jego użycia. To są błędy, które widzę najczęściej:
- dobór wyłącznie po prądzie, bez sprawdzenia napięcia i temperatury pracy,
- ignorowanie strat przełączania, mimo że w zasilaczach i falownikach bywają one większe niż straty przewodzenia,
- zbyt słabe sterowanie bramki albo bazy, które spowalnia przełączanie i podnosi temperaturę,
- brak ochrony przed przepięciami z obciążeń indukcyjnych, takich jak cewki i silniki,
- traktowanie pracy liniowej jak bezpiecznego trybu „zawsze da się trochę odprowadzić ciepła”,
- lekceważenie layoutu PCB, zwłaszcza krótkich pętli prądowych i prowadzenia masy.
Przy pracy liniowej szczególnie ostrożnie podchodzę do MOSFET-ów, bo ich zachowanie termiczne potrafi być zdradliwe. Nexperia w materiałach technicznych zwraca uwagę, że w takich zastosowaniach trzeba pilnować bezpiecznego obszaru pracy i deratingu temperatury, bo samo „na papierze wytrzyma” nie wystarcza. To jest ważne zwłaszcza tam, gdzie układ ma działać długo i bez przerw.
Jeżeli unikniesz tych błędów, projekt zwykle staje się nie tylko sprawniejszy, ale też spokojniejszy w eksploatacji. A na koniec warto zostawić sobie jedną prostą zasadę, która dobrze działa w elektronice mocy i w układach związanych z energią.
W układach mocy wygrywa margines, nie rekord z tabeli
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to brzmiałaby tak: nie wybieram elementu tylko po maksymalnym prądzie i cenie. Patrzę na temperaturę złącza, straty przewodzenia, straty przełączania, zapas napięcia, sposób sterowania i zachowanie całego układu po kilku godzinach pracy. W falownikach, ładowarkach, przetwornicach i systemach PV to właśnie te drobiazgi decydują, czy układ jest po prostu działający, czy naprawdę trwały.
Jeśli porządnie ustawisz marginesy, dobierzesz odpowiedni typ do zadania i nie zignorujesz drivera ani chłodzenia, elektronika zwykle odwdzięczy się stabilnością i sprawnością. To podejście jest mniej efektowne niż gonienie za jednym „najlepszym” parametrem, ale w praktyce daje lepszy rezultat i mniej niespodzianek w terenie.
