Trwałe połączenie miedzi w elektronice ma znaczenie nie tylko dla przewodzenia prądu, ale też dla odporności na drgania, temperaturę i późniejszy serwis. W praktyce lutowanie miedzi ma sens wtedy, gdy chcesz połączyć przewody, końcówki kabli, pola na płytce albo drobne elementy tak, by całość była przewodząca i możliwa do naprawy. Poniżej pokazuję, jak dobrać temperaturę, topnik i narzędzia, a także kiedy lutowanie lepiej zastąpić zaciskiem lub złączką.
Czysta miedź, odpowiednia temperatura i krótki czas grzania dają najlepszy efekt
- Najwięcej problemów bierze się z tlenków, brudu i zbyt długiego grzania, a nie z samej cyny.
- Do elektroniki wybieram stację z regulacją temperatury, cynę z topnikiem i grot, który dobrze oddaje ciepło.
- Przed właściwym łączeniem warto pobielić końcówki i założyć koszulkę termokurczliwą.
- Przy bezołowiowym spoiwie zwykle pracuję w okolicach 370-400°C, a przy stopach z ołowiem około 315-343°C.
- Jeśli przewód pracuje mechanicznie, samo lutowanie bywa słabsze od dobrego zacisku.
Co tak naprawdę daje dobre połączenie miedzi
W elektronice nie chodzi o to, żeby cyna tylko „przyklejała się” do przewodu. Dobre połączenie ma zwilżyć miedź, czyli równomiernie rozpłynąć się po powierzchni i połączyć ją materiałowo z drugą stroną złącza. Dzięki temu opór styku jest niski, a przewód nie rozłącza się od byle szarpnięcia.
Ja patrzę na to dość prosto: jeśli połączenie ma prowadzić sygnał lub prąd i jednocześnie wytrzymać czas, temperaturę oraz serwis, to musi być przygotowane czysto i wykonane szybko. W elektronice używa się tu lutowania miękkiego, a nie twardego, więc kluczowe są topnik, cyna i umiejętne grzanie jednego, konkretnego miejsca, zamiast „zalewania” całego przewodu. To ważne zwłaszcza przy cienkich kablach, płytkach PCB i przewodach, które później pracują w obudowie urządzenia.
Od tego punktu wszystko sprowadza się do przygotowania stanowiska, bo sama technika lutowania będzie działać dobrze tylko wtedy, gdy materiał i narzędzia nie walczą z nami od pierwszej sekundy.
Narzędzia i materiały, które robią różnicę
Do lutowania miedzianych elementów nie trzeba rozbudowanego warsztatu, ale kilka rzeczy naprawdę zmienia komfort pracy. W elektronice lepiej sprawdza się stacja z regulacją niż „gorąca” lutownica bez kontroli, bo łatwiej dobrać temperaturę do masy elementu i typu spoiwa.
| Element | Po co jest potrzebny | Na co zwracam uwagę |
|---|---|---|
| Stacja lutownicza | Dostarcza stabilne ciepło do grotu | Regulacja temperatury, szybka reakcja na zmianę obciążenia, wygodny uchwyt |
| Grot typu dłuto lub ścięty | Lepiej przekazuje ciepło niż bardzo ostry czubek | Do przewodów i padów zwykle wybieram grot o większej powierzchni kontaktu |
| Cyna z topnikiem | Łączy elementy i ułatwia zwilżanie miedzi | Średnica drutu zwykle 0,25-1,6 mm; do drobnej elektroniki często wygodna jest 0,5-1,0 mm |
| Dodatkowy topnik do elektroniki | Pomaga przy utlenionej lub trudniejszej powierzchni | Wybieram preparat przeznaczony do elektroniki, nie agresywny topnik do instalacji hydraulicznych |
| Czyścik grotu | Usuwa nalot i poprawia przewodzenie ciepła | W praktyce działa gąbka lub mosiężna wełna; ważne, by grot był zawsze czysty i lekko pobielony |
| Koszulka termokurczliwa | Izoluje i odciąża mechanicznie połączenie | Zakładam ją przed lutowaniem, bo później jest już za późno |
| Alkohol izopropylowy | Pomaga odtłuścić powierzchnię | Przydaje się do czyszczenia przewodów, padów i resztek po pracy |
Jeśli chodzi o temperaturę, trzymam się prostego punktu odniesienia: 315-343°C przy stopach z ołowiem i około 370-400°C przy bezołowiowych. Przy grubszym przewodzie nie zawsze trzeba podnosić temperaturę w nieskończoność, bo często skuteczniejszy jest większy grot, który lepiej oddaje ciepło. To właśnie wydajność cieplna, a nie sama liczba na wyświetlaczu, robi największą różnicę.
Gdy narzędzia są dobrane sensownie, najważniejsze staje się przygotowanie samej miedzi. I to właśnie tam większość początkujących traci najwięcej czasu.
Jak przygotować miedziane elementy przed lutowaniem
Miedź lutuje się dobrze, ale tylko wtedy, gdy nie jest pokryta tlenkiem, tłuszczem ani resztkami starej izolacji. Ja zawsze zaczynam od oczyszczenia końcówki i sprawdzenia, czy element nie wymaga dodatkowego pobielenia, czyli pokrycia cienką warstwą cyny jeszcze przed właściwym łączeniem.
- Usuń izolację na odpowiednią długość, zwykle 5-8 mm przy cienkich przewodach i 8-10 mm przy nieco grubszych.
- Jeśli przewód jest zabrudzony, przetrzyj go IPA i poczekaj, aż odparuje.
- Przy lekko utlenionej miedzi delikatnie zmatów powierzchnię i nałóż odrobinę topnika.
- W przewodach wielodrutowych lekko skręć żyły, żeby nie rozchodziły się podczas grzania.
- Załóż koszulkę termokurczliwą przed lutowaniem, jeśli połączenie ma być potem zaizolowane.
W przypadku przewodów emaliowanych albo lakierowanych samo grzanie często nie wystarcza. Wtedy trzeba najpierw usunąć powłokę, bo inaczej cyna zbierze się w kulkę i nie złapie miedzi. To jeden z tych przypadków, w których problem nie leży w lutownicy, tylko w tym, że powierzchnia w ogóle nie jest gotowa do zwilżenia.
Po przygotowaniu materiału można przejść do samego łączenia. Tu liczy się tempo, kontakt i spokój ręki, a nie siła docisku.

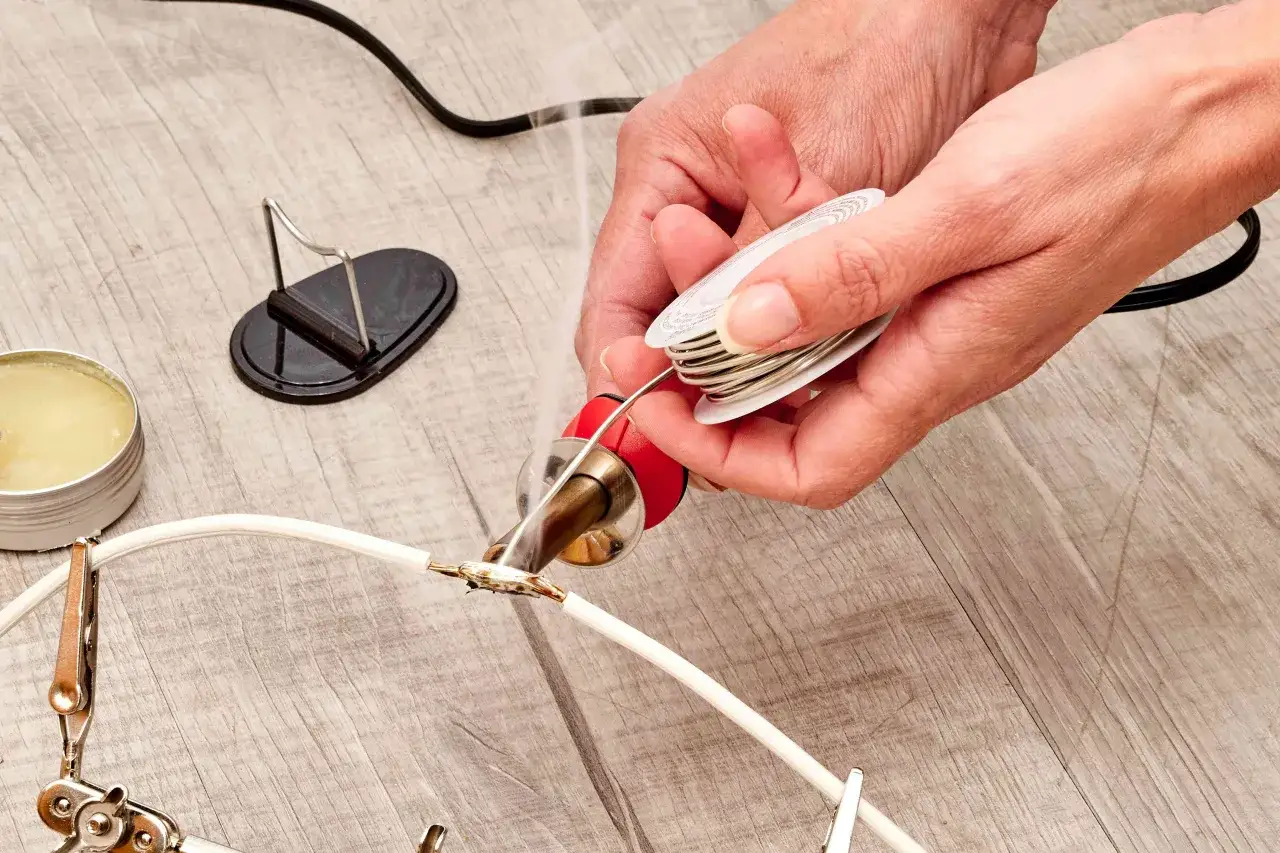

Lutowanie krok po kroku bez przegrzewania przewodu
- Rozgrzej lutownicę do odpowiedniej temperatury i oczyść grot, a następnie lekko go pobiel.
- Przyłóż grot tak, aby jednocześnie nagrzewał oba łączone elementy, nie tylko cynę.
- Po 2-3 sekundach zacznij podawać spoiwo do miejsca styku, a nie bezpośrednio na grot.
- Gdy cyna zacznie równomiernie rozpływać się po miedzi, zabierz drut lutowniczy i dopiero potem grot.
- Zostaw połączenie nieruchomo na kilka sekund, aż zastygnie.
- Obejrzyj lut pod światło: powinien być równy, bez pęknięć i bez grudek topnika.
Przy cienkich przewodach i małych padach zwykle wystarcza krótki kontakt. Jeśli po 3-4 sekundach materiał nadal nie przyjmuje cyny, to dla mnie sygnał, że problemem jest za mały grot, zły topnik albo zbyt niska temperatura, a nie „brak cierpliwości”. Z kolei przy grubszym kablu lepiej podnieść wydajność cieplną niż trzymać grot zbyt długo i ryzykować stopienie izolacji.
Warto też pamiętać o jednej rzeczy, którą początkujący często pomijają: połączenie nie może się ruszyć podczas stygnięcia. Nawet jeśli wygląda dobrze od razu po odjęciu grotu, mikroprzesunięcie w tym momencie potrafi stworzyć słaby, matowy lut, który później pęka po kilku cyklach pracy.
Najczęstsze błędy i jak je rozpoznać
W większości przypadków problem z lutowaniem wygląda podobnie: cyna nie chce „siąść” na miedzi, przewód robi się sztywny albo po kilku dniach połączenie zaczyna się grzać. Najczęściej winne są tlenki, za mało ciepła, za dużo cyny albo zbyt długie grzanie izolacji.
| Objaw | Prawdopodobna przyczyna | Co robię w praktyce |
|---|---|---|
| Cyna kulkuje się i spływa | Brudna lub utleniona miedź, za mało topnika, zbyt zimny grot | Czyszczę powierzchnię, dodaję topnik i podgrzewam samo złącze, nie tylko cynę |
| Lut jest matowy i chropowaty | Połączenie poruszyło się podczas stygnięcia albo było zbyt mało ciepła | Powtarzam lut od nowa po całkowitym wystygnięciu |
| Izolacja się topi lub czernieje | Zbyt długi kontakt z grotem albo za wysoka temperatura | Używam większego grotu i krótszego czasu grzania |
| Przewód staje się sztywny | Zalanie całej linki cyną | Lutuję tylko końcówkę, a naprężenia zdejmuję koszulką i odciążeniem mechanicznym |
| Lut nie zwilża pola na PCB | Utleniony pad, zabrudzony grot, za mało ciepła | Oczyszczam pad, pobielam grot i grzeję pad razem z wyprowadzeniem elementu |
Jedna rzecz jest szczególnie ważna przy przewodach narażonych na ruch: sama cyna nie powinna być jedynym elementem trzymającym kabel. Jeśli przewód będzie się uginał, potrzebujesz odciążenia mechanicznego, czyli opaski, obudowy, koszulki albo takiego prowadzenia przewodu, by lut nie przejmował całych naprężeń. Bez tego nawet ładny lut może polec po kilku tygodniach.
To prowadzi do ważnego pytania: czy zawsze warto lutować? W elektronice odpowiedź brzmi „nie”, bo czasem lepsze jest połączenie zaciskowe albo gotowy konektor.
Kiedy lutować, a kiedy lepiej użyć zacisku lub złączki
Wybór metody łączenia zależy od tego, czy ważniejsza jest precyzja, serwisowalność, odporność na drgania, czy szybkość montażu. Ja traktuję lut jako świetne rozwiązanie do płytek, drobnych przewodów i napraw serwisowych, ale nie jako uniwersalny sposób na wszystko.
| Metoda | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Lutowanie | PCB, cienkie przewody, elektronika użytkowa, naprawy | Mały opór, kompaktowe połączenie, dobra przewodność | Przy drganiach i zginaniu wymaga odciążenia |
| Zaciskanie | Przewody narażone na ruch, większe prądy, produkcja seryjna | Bardzo dobra trwałość mechaniczna, szybki montaż | Wymaga właściwych końcówek i narzędzia |
| Złączka śrubowa lub sprężynowa | Połączenia serwisowe i rozłączne | Łatwy demontaż, prosty montaż, dobra kontrola | Zajmuje więcej miejsca i zależy od jakości zacisku |
W praktyce w urządzeniach energetycznych i fotowoltaicznych częściej widzę dobrze dobrane złącza, tulejki i konektory niż improwizowane luty w miejscach mocy. W samej elektronice sterującej lutowanie nadal ma ogromny sens, ale w obwodach narażonych na temperaturę, wibracje i wysokie prądy lepiej trzymać się rozwiązania przewidzianego przez producenta. To oszczędza czas i zmniejsza ryzyko awarii po miesiącach pracy.
Skoro już wiadomo, kiedy lutować, warto jeszcze zobaczyć, gdzie takie połączenia sprawdzają się najlepiej, a gdzie lepiej od razu szukać innej technologii.
Gdzie takie połączenia sprawdzają się w elektronice i energetyce
Najwięcej zastosowań widzę w drobnej elektronice, automatyce i niskonapięciowych układach pomocniczych. To mogą być czujniki, przewody sygnałowe, płytki sterujące, podłączenia LED, drobne naprawy w zasilaczach i połączenia serwisowe w osprzęcie pomiarowym.
- Płytki PCB - lutowanie wyprowadzeń elementów i przewodów daje trwałe, kompaktowe połączenie.
- Czujniki i automatyka - tutaj liczy się precyzja oraz niewielki rozmiar złącza.
- Oświetlenie LED - krótkie połączenia przewodów i przewodów sygnałowych zwykle lutuje się wygodniej niż zaciska.
- Serwis urządzeń - naprawa przerwanego przewodu, wyrwanego pada czy luźnego przewodu ekranowanego.
- Układy okołofotowoltaiczne - niskonapięciowe sterowniki, czujniki, moduły monitoringu i elementy pomocnicze w szafach sterowniczych.
Warto jednak odróżnić elektronikę od samej instalacji prądowej. W połączeniach na zewnątrz, w torach o większym obciążeniu i tam, gdzie producent przewidział konkretny system złączy, nie próbuję zastępować go lutem tylko dlatego, że „da się to zrobić”. W PV i energetyce lepiej trzymać się rozwiązań przewidzianych do danego środowiska pracy, bo odporność na temperaturę, wilgoć i promieniowanie UV bywa ważniejsza niż sam wygląd połączenia.
Na końcu zawsze wracam do tego samego: technika jest dobra wtedy, gdy połączenie po wykonaniu da się opisać trzema słowami - czyste, pewne i przewidywalne.
Na co patrzę, zanim uznam połączenie za gotowe
Po ostygnięciu sprawdzam połączenie wzrokiem, lekko poruszam przewodem i patrzę, czy izolacja nie ucierpiała bardziej, niż powinna. Jeśli połączenie wygląda dobrze, ale jest sztywne jak drut zbrojeniowy, to dla mnie znak ostrzegawczy, że za dużo cyny weszło w linkę i trzeba poprawić sposób wykonania, a nie tylko kosmetykę.
- Cyna równomiernie pokrywa miejsce styku i nie tworzy dużej kuli.
- Nie ma pęknięć, smug po przesunięciu ani odklejania się od miedzi.
- Izolacja nie jest zwęglona i nie cofnęła się zbyt daleko od złącza.
- Przewód ma odciążenie mechaniczne, więc nie pracuje bezpośrednio na spoinie.
- Połączenie da się łatwo odczytać serwisowo, czyli wiadomo, co jest przewodem, a co miejscem lutowania.
Jeśli mam poprawić tylko jedną rzecz u osoby początkującej, to zwykle nie jest to temperatura, lecz przygotowanie materiału i czas grzania. Dobrze wykonane lutowanie miedzi nie wymaga siłowania się z lutownicą, tylko kilku spokojnych, powtarzalnych ruchów: czysta powierzchnia, właściwy grot, krótki kontakt i porządne odciążenie połączenia. Reszta to już praktyka, która z każdym kolejnym przewodem staje się po prostu szybsza i pewniejsza.
