Dioda półprzewodnikowa wygląda niepozornie, ale w praktyce rozwiązuje kilka podstawowych problemów w elektronice: prostuje napięcie, chroni układy przed odwrotną polaryzacją, wspiera stabilizację oraz pozwala kontrolować przepływ sygnału. Poniżej wyjaśniam, jak działa taki element, czym różnią się jego najważniejsze odmiany i kiedy wybór konkretnego typu naprawdę ma znaczenie.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Diody przewodzą prąd głównie w jednym kierunku, ale w praktyce nie są idealnym „zaworem” - mają spadek napięcia, upływ i ograniczenia temperaturowe.
- Najważniejszy mechanizm dzieje się w złączu p-n, gdzie zmiana polaryzacji zmienia szerokość warstwy zubożonej.
- Przy doborze elementu liczą się przede wszystkim: maksymalny prąd, napięcie wsteczne, moc strat, szybkość przełączania i temperatura pracy.
- W elektronice użytkowej najczęściej spotkasz diody prostownicze, Schottky’ego, Zenera, LED oraz fotodiody.
- W fotowoltaice i zasilaniu diody mają bardzo praktyczne zadania: prostowanie, obejście zacienionych sekcji i ochronę przed przepięciami.

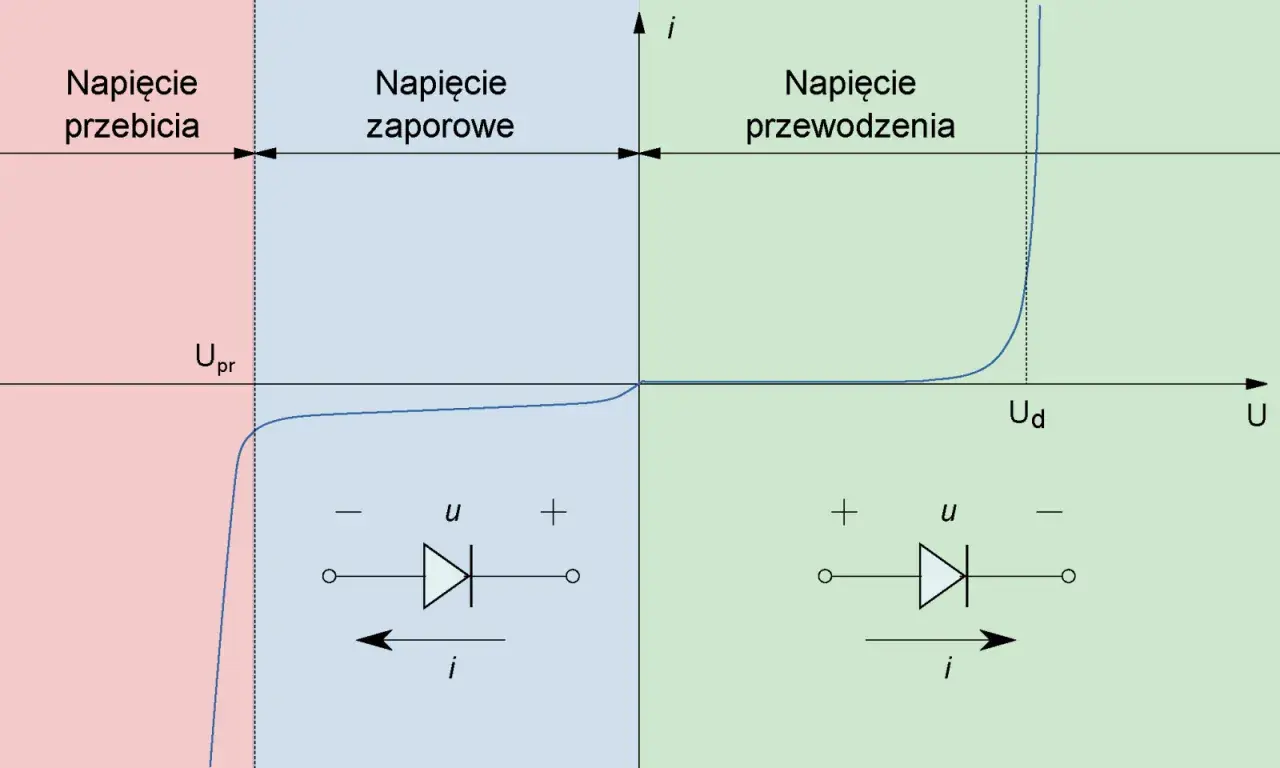

Jak działa złącze p-n w praktyce
Najprościej patrzę na ten element jak na jednokierunkową bramkę dla prądu, ale ważne jest to, co dzieje się wewnątrz. W środku mamy złącze p-n, czyli połączenie dwóch obszarów półprzewodnika o różnych domieszkach: typu p i typu n. Na granicy tych obszarów tworzy się warstwa zubożona, w której swobodnych nośników jest bardzo mało, dlatego bez odpowiedniego napięcia przepływ prądu jest mocno ograniczony.
Przewodzenie w kierunku zgodnym
Gdy anoda ma wyższy potencjał niż katoda, bariera na złączu maleje. Warstwa zubożona się zwęża, a nośniki ładunku zaczynają przechodzić przez złącze znacznie łatwiej. W praktyce oznacza to, że dioda „otwiera się” dopiero po przekroczeniu pewnego napięcia przewodzenia, które dla krzemu zwykle mieści się w okolicach 0,6-0,7 V, a dla Schottky’ego bywa niższe.
Kierunek zaporowy nie oznacza pełnej izolacji
Jeśli odwrócisz polaryzację, warstwa zubożona się rozszerza, a prąd jest blokowany. To jednak nie jest idealne odcięcie: istnieje prąd upływu, a przy zbyt dużym napięciu może dojść do przebicia. W zwykłych układach jest to zjawisko niepożądane, natomiast w diodach Zenera wykorzystuje się je celowo do stabilizacji napięcia.
Przeczytaj również: Pamięć NAND - SLC, MLC, TLC czy QLC? Sprawdź, który nośnik wybrać
Skąd bierze się spadek napięcia
To właśnie spadek napięcia odróżnia diodę od idealnego przełącznika. Dla krzemowych elementów często przyjmuje się okolice 0,7 V, ale ta wartość zmienia się wraz z prądem i temperaturą. W prostych obwodach to wystarcza jako przybliżenie, lecz przy projektowaniu przetwornic lub układów niskonapięciowych każdy dodatkowy dziesiąty wolta zaczyna mieć znaczenie. Skoro widać już mechanizm przewodzenia, naturalnie przechodzę do liczb, które decydują o doborze konkretnego elementu.
Jakie parametry decydują o doborze elementu
Gdy dobieram diodę do układu, nie zaczynam od nazwy katalogowej, tylko od kilku liczb. To one mówią, czy element wytrzyma warunki pracy, ile energii straci na ciepło i czy będzie wystarczająco szybki w danym zastosowaniu.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Maksymalny prąd przewodzenia | Największy prąd, jaki element może bezpiecznie prowadzić | Za mała rezerwa kończy się przegrzaniem i uszkodzeniem |
| Maksymalne napięcie wsteczne | Napięcie, które dioda ma blokować w kierunku zaporowym | Jeśli je przekroczysz, rośnie ryzyko przebicia |
| Spadek napięcia w kierunku przewodzenia | Strata napięcia na pracującym elemencie | Wpływa na sprawność, grzanie i zachowanie układu |
| Czas odwrotnego odzyskiwania | Jak szybko dioda przestaje przewodzić po zmianie polaryzacji | Kluczowe w przetwornicach i układach impulsowych |
| Moc strat i temperatura złącza | Ile ciepła element może rozproszyć | Bez chłodzenia nawet dobry typ może pracować poza zakresem |
| Prąd wsteczny | Niewielki przepływ w kierunku zaporowym | W precyzyjnych i energooszczędnych układach bywa istotny |
Praktyczna zasada jest prosta: jeśli układ pracuje wolno i na umiarkowanej mocy, można wybrać klasyczną diodę prostowniczą. Jeśli liczy się sprawność i mały spadek napięcia, lepsza bywa Schottky. Jeśli potrzebujesz ochrony przed przepięciami albo stabilizacji, wchodzą w grę inne odmiany. Te liczby mają sens dopiero wtedy, gdy przełożysz je na konkretne rodzaje diod i ich typowe zadania.
Jakie rodzaje diod spotyka się najczęściej
W praktyce „dioda” to nie jeden element, tylko cała rodzina rozwiązań. Każde z nich zachowuje się trochę inaczej i dlatego dobrze sprawdza się w innych miejscach układu.
| Rodzaj | Najważniejsza cecha | Typowe zastosowanie |
|---|---|---|
| Prostownicza | Dobrze znosi prądy w zasilaniu i prostowaniu AC | Mostki prostownicze, zasilacze, układy ładowania |
| Schottky’ego | Niski spadek napięcia i szybkie przełączanie | Przetwornice impulsowe, szybkie zasilanie, część układów PV |
| Zenera | Pracuje w kontrolowanym przebiciu zaporowym | Stabilizacja napięcia, ograniczanie przepięć |
| LED | Emituje światło podczas przewodzenia | Oświetlenie, sygnalizacja, wskaźniki |
| Fotodioda | Reaguje na światło, a nie tylko na prąd | Czujniki, optoelektronika, pomiar natężenia światła |
| TVS | Bardzo szybko tłumi przepięcia | Ochrona linii sygnałowych i zasilania |
Warto tu uważać na skróty myślowe. Na przykład Schottky kusi małym spadkiem napięcia, ale zwykle ma też większy prąd upływu niż klasyczna dioda krzemowa. Zenera z kolei świetnie nadaje się do prostego ograniczania napięcia, ale nie zastępuje porządnego stabilizatora wszędzie tam, gdzie obciążenie jest zmienne. Dopiero taka różnica w charakterystyce pokazuje, kiedy dana odmiana naprawdę ma sens.
Gdzie diody robią największą różnicę
Najbardziej lubię te zastosowania, w których dioda nie jest ozdobą schematu, tylko rozwiązuje realny problem. W prostownikach zamienia napięcie przemienne na stałe, w zasilaczach chroni przed odwrotnym podłączeniem, a w układach impulsowych pomaga utrzymać sprawność na rozsądnym poziomie. To są proste zadania, ale bez nich wiele urządzeń nie działałoby stabilnie.
W systemach fotowoltaicznych rola diody jest jeszcze bardziej praktyczna. Diody obejściowe w puszce przyłączeniowej pozwalają ominąć zacienioną lub uszkodzoną sekcję modułu, dzięki czemu cały łańcuch nie traci tak mocno na wydajności. To ważne zwłaszcza tam, gdzie cień pojawia się okresowo: odgałęzienie drzewa, komin, zabrudzenie albo nierównomierne nagrzewanie modułu potrafią wywołać dużo większy problem, niż wygląda to na pierwszy rzut oka.
W układach sygnalizacyjnych i oświetleniowych dioda świecąca robi dokładnie odwrotnie niż klasyczny element prostowniczy: nie tylko przewodzi, ale też zamienia energię elektryczną na światło. Z kolei fotodioda odbiera światło i przekształca je w sygnał elektryczny, dlatego świetnie nadaje się do pomiarów i automatyki. Kiedy już wiadomo, gdzie diody pracują, łatwiej zobaczyć, jakie błędy najczęściej psują cały projekt.
Najczęstsze błędy przy doborze i montażu
W praktyce najwięcej problemów nie wynika z samej zasady działania, tylko z pośpiechu przy doborze albo z ignorowania warunków pracy. I właśnie tu widzę najwięcej kosztownych pomyłek.
- Sprawdzanie tylko prądu, bez napięcia wstecznego. Element może wytrzymać obciążenie prądowe, ale i tak ulec uszkodzeniu, jeśli dostanie zbyt duże napięcie blokujące.
- Zakładanie, że niższy spadek napięcia zawsze oznacza lepszy wybór. Schottky bywa bardzo dobry w niskonapięciowych układach, ale jej większy prąd upływu może przeszkadzać w innych zastosowaniach.
- Ignorowanie temperatury. Dioda, która działa poprawnie na stole, może mieć zupełnie inne zachowanie po zamknięciu w obudowie bez chłodzenia.
- Mylenie anody z katodą. To banalny błąd, ale nadal bardzo częsty. W prostych układach skutkuje brakiem działania, a w bardziej złożonych potrafi uszkodzić inne elementy.
- Pomijanie szybkości przełączania w układach impulsowych. Jeśli dioda odzyskuje przewodzenie zbyt wolno, rosną straty i zakłócenia elektromagnetyczne.
- Zbyt optymistyczny dobór do instalacji PV. W obwodach paneli słonecznych trzeba brać pod uwagę zacienianie, konfigurację stringu i to, jak ciepło rozkłada się na sekcje modułu.
Ja zwykle przyjmuję prostą zasadę projektową: zostawiam zapas zamiast dobierać element „na styk”. To szczególnie ważne wtedy, gdy układ ma działać długo, w podwyższonej temperaturze albo bez stałego nadzoru. Taki margines zwykle kosztuje niewiele, a potrafi oszczędzić dużo czasu na serwisie.
Na co zwracam uwagę, gdy układ ma działać bezawaryjnie
Jeżeli element ma pracować latami, sama poprawność schematu nie wystarczy. Zwracam wtedy uwagę na trzy rzeczy: zapas parametrów, odprowadzanie ciepła i odporność na przepięcia. To brzmi prosto, ale właśnie te trzy punkty najczęściej decydują o tym, czy układ przeżyje realne warunki pracy, czy tylko przejdzie test na biurku.
Przy zasilaniu i automatyce sprawdza się zasada deratingu, czyli pracy poniżej maksymalnych katalogowych wartości. W praktyce warto zostawić rezerwę na prąd, temperaturę i chwilowe przeciążenia, bo dane katalogowe odnoszą się do określonych warunków, a nie do każdej możliwej instalacji. W systemach z panelami słonecznymi i przetwornicami ta ostrożność ma jeszcze większe znaczenie, bo napięcie i obciążenie potrafią zmieniać się w ciągu dnia bardzo wyraźnie.
Jeśli mam wybrać jedną rzecz, którą warto zapamiętać, powiedziałbym tak: dioda sama w sobie jest prostym elementem, ale jej zachowanie zależy od kontekstu całego układu. Gdy dobrze dobierzesz typ, zapas parametrów i warunki chłodzenia, staje się bardzo przewidywalnym narzędziem. Gdy potraktujesz ją jak „zwykły kawałek elektroniki”, szybko przypomni, że w praktyce liczą się szczegóły.
