Cewka Tesli należy do tych układów, które od razu pokazują, jak daleko elektronika potrafi wyjść poza intuicję. W tym tekście wyjaśniam, czym jest ten rezonansowy transformator, jak działa, czym różnią się jego odmiany i gdzie ma sens w praktyce, a gdzie pozostaje głównie widowiskową demonstracją fizyki.
Najważniejsze informacje w skrócie
- To rezonansowy transformator powietrzny, który generuje bardzo wysokie napięcie przy małym prądzie.
- Sercem układu są dwa sprzężone obwody: pierwotny i wtórny, które muszą pracować na zbliżonej częstotliwości.
- Klasyczna wersja iskrowa różni się od nowoczesnych konstrukcji półprzewodnikowych pod względem sterowania, hałasu i wygody użycia.
- Najczęściej wykorzystuje się go w pokazach naukowych, edukacji i efektach scenicznych, a nie jako praktyczne źródło energii.
- Wysokie napięcie, zakłócenia elektromagnetyczne i ozon sprawiają, że bezpieczeństwo jest tu ważniejsze niż efekt wizualny.
- Ta technologia dobrze tłumaczy, dlaczego rezonans i dopasowanie obwodów są tak istotne także w nowoczesnej elektronice mocy.

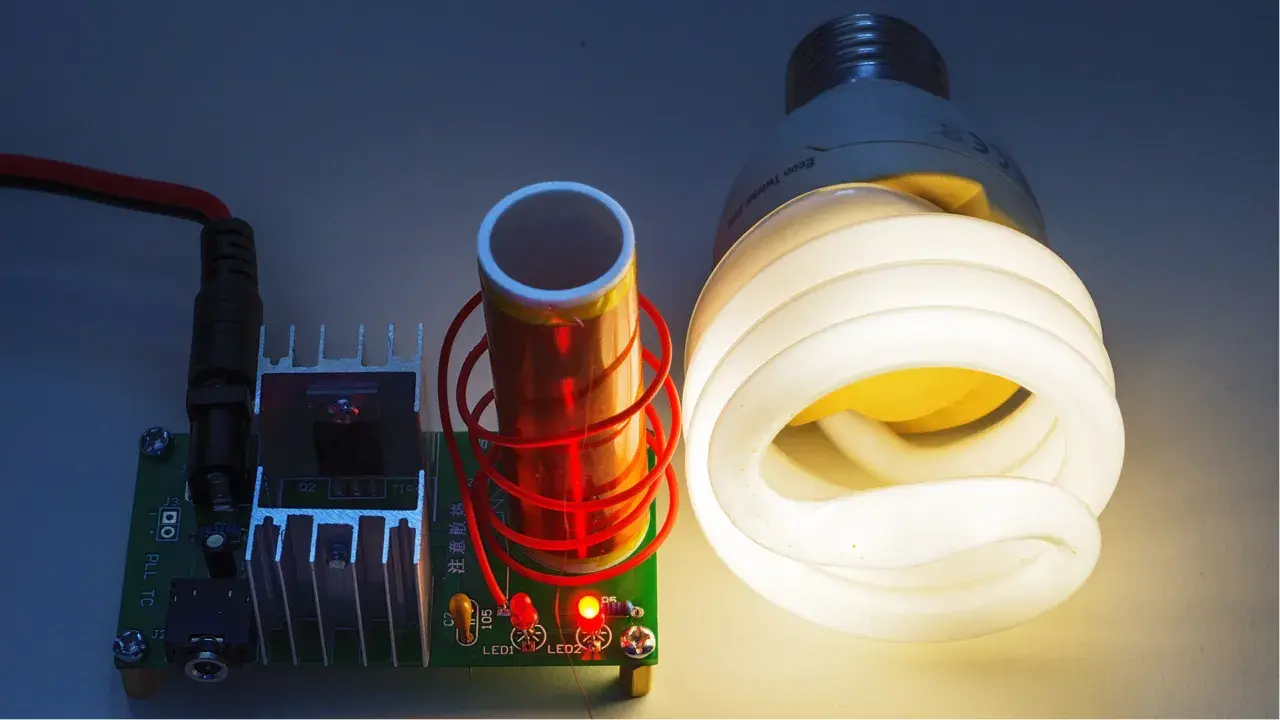

Czym jest transformator Tesli i dlaczego nadal działa na wyobraźnię
Transformator Tesli to wysokoczęstotliwościowy układ elektryczny bez klasycznego rdzenia ferromagnetycznego, który potrafi wytwarzać bardzo wysokie napięcie przy niewielkim prądzie. Jak pokazuje National MagLab, właśnie ta kombinacja sprawiła, że urządzenie stało się jednym z najbardziej rozpoznawalnych wynalazków Nikoli Tesli. W praktyce nie chodzi tu o zwykłe „podkręcenie” napięcia, tylko o świadome wykorzystanie rezonansu.
Najprościej patrzę na ten układ jak na demonstrację tego, że energia w obwodzie może „przeskakiwać” między elementami w bardzo uporządkowany sposób. To dlatego pojawiają się długie, efektowne wyładowania, które wyglądają jak sztuczne błyskawice. Z punktu widzenia elektroniki jest to jednak coś więcej niż pokaz: to świetny przykład, jak zachowuje się układ LC, gdy jest dobrze zestrojony. Żeby zrozumieć, skąd biorą się te wyładowania, trzeba zejść poziom niżej i przyjrzeć się samemu rezonansowi.
Jak działa rezonans i skąd biorą się wyładowania
W klasycznej konstrukcji energia trafia najpierw do obwodu pierwotnego, a potem jest przekazywana do obwodu wtórnego. Oba obwody muszą pracować w podobnej częstotliwości rezonansowej, bo wtedy sprzężenie jest najskuteczniejsze. To właśnie rezonans pozwala uzyskać wysokie napięcie na uzwojeniu wtórnym bez konieczności stosowania ciężkiego rdzenia magnetycznego.
| Element | Rola w układzie | Co daje w praktyce |
|---|---|---|
| Źródło zasilania | Dostarcza energię do układu pierwotnego | Określa, ile energii można zgromadzić i jak mocny będzie efekt |
| Kondensator | Magazynuje ładunek elektryczny | Tworzy razem z cewką obwód rezonansowy |
| Iskiernik albo tranzystory | Przerywają i kontrolują przepływ energii | Umożliwiają wzbudzenie drgań o wysokiej częstotliwości |
| Uzwojenie pierwotne | Przyjmuje energię z części zasilającej | Tworzy silne pole magnetyczne w pobliżu wtórnego uzwojenia |
| Uzwojenie wtórne | Podnosi napięcie do bardzo wysokiej wartości | Na jego końcu powstają wyładowania |
| Top-load, zwykle toroid | Rozkłada pole elektryczne na końcu układu | Stabilizuje pracę i ogranicza niekontrolowane przebicia |
W praktyce najważniejszy jest zgrany duet: kondensator i cewki. Jeśli częstotliwości obwodów nie są dobrze dopasowane, energia nie przechodzi efektywnie, a zamiast długich wyładowań dostajesz stratę mocy, grzanie i niestabilną pracę. To dlatego strojenie ma tu większe znaczenie niż sama „moc na papierze”. Na tej podstawie łatwiej zrozumieć, dlaczego powstało kilka różnych odmian tego układu.
Jakie są główne odmiany i którą spotyka się najczęściej
W praktyce spotkasz trzy najważniejsze warianty. Klasyczna wersja iskrowa jest najbliższa historycznej koncepcji Tesli, ale dziś coraz częściej wybiera się konstrukcje półprzewodnikowe, bo są cichsze, łatwiejsze do sterowania i bardziej przewidywalne. Jak pokazują współczesne opisy techniczne, największa różnica między nimi nie polega na samym efekcie wizualnym, tylko na sposobie wzbudzania rezonansu.
| Typ | Jak działa | Plusy | Minusy | Najlepsze zastosowanie |
|---|---|---|---|---|
| SGTC, czyli wersja iskrowa | Do wzbudzenia używa iskiernika i kondensatora | Bardzo efektowne wyładowania, historycznie najbliższa oryginałowi | Hałas, ozon, większe straty i trudniejsze strojenie | Pokazy, rekonstrukcje, demonstracje fizyki |
| SSTC, czyli półprzewodnikowa | Do kluczowania energii wykorzystuje tranzystory | Cichsza, kompaktowa, łatwiejsza do sterowania | Wymaga dobrej elektroniki sterującej i chłodzenia | Projekty edukacyjne, hobbystyczne, sceniczne |
| DRSSTC, czyli półprzewodnikowa z podwójnym rezonansem | Łączy rezonans obwodu pierwotnego i wtórnego przy impulsowym sterowaniu | Bardzo mocne wyładowania przy dużej kontroli pracy | Najbardziej złożona, najmniej „przyjazna” dla początkujących | Zaawansowane projekty i duże pokazy |
Gdy ktoś pyta mnie, którą wersję warto poznać najpierw, odpowiadam zwykle bez wahania: SSTC. Jest lepszym punktem wejścia, bo pokazuje zasadę działania bez całego balastu hałasu, ogromnych strat i kaprysów iskiernika. To prowadzi do ważniejszego pytania: gdzie taki układ ma dziś realny sens, a gdzie jest już tylko pokazem?
Do czego używa się tego dziś i gdzie kończy się praktyka
Jak podaje DOE, dziś takie układy najczęściej pojawiają się w pokazach, edukacji i ekspozycjach naukowych, a małe egzemplarze bywają też wykorzystywane jako detektory nieszczelności w układach wysokiej próżni. To uczciwy opis ich obecnej roli: są świetne do prezentowania zjawisk elektromagnetycznych, ale rzadko stanowią praktyczne źródło energii do codziennego zastosowania.
Z perspektywy elektroniki największa wartość nie leży więc w „przesyłaniu prądu przez powietrze”, tylko w samej idei rezonansu i sprzężenia. Ta sama logika stoi za ładowaniem indukcyjnym, częścią rozwiązań w elektronice mocy i systemami, które muszą dobrze dopasować energię między nadajnikiem a odbiornikiem. Różnica jest istotna: w cewkach Tesli efekt wizualny zwykle wygrywa z efektywnością, a w nowoczesnych systemach energetycznych jest odwrotnie. I właśnie dlatego ten układ jest tak dobrym materiałem dydaktycznym.
- W pokazach daje silny efekt wizualny, który łatwo zapada w pamięć.
- W edukacji pozwala zrozumieć rezonans, indukcję i wysokie napięcie bez suchych wzorów.
- W badaniach i elektronice specjalistycznej pomaga testować zachowanie układów wysokiej częstotliwości.
- W nowoczesnym przesyle energii inspiruje, ale sam w sobie nie jest wzorem efektywności.
Skoro zastosowania są tak ograniczone, tym większe znaczenie ma bezpieczeństwo. To właśnie ono najczęściej decyduje, czy taki projekt ma sens w pracowni, czy kończy się problemami jeszcze przed pierwszym udanym wyładowaniem.
Na co uważać przy budowie i uruchamianiu
Tu nie ma miejsca na lekceważenie. Nawet jeśli prąd wyjściowy bywa mały, napięcie jest bardzo wysokie, a pole elektromagnetyczne potrafi zakłócać elektronikę w otoczeniu. Do tego dochodzą hałas, ozon, nagrzewanie elementów i ryzyko uszkodzenia samej konstrukcji, jeśli strojenie jest złe. Ja traktuję taki układ jak sprzęt laboratoryjny, a nie jak zabawkę do „sprawdzenia, co się stanie”.
- Nie zbliżaj układu do osób z rozrusznikiem serca lub innymi implantami elektronicznymi.
- Nie uruchamiaj go w pobliżu wrażliwej elektroniki, routerów, komputerów ani niezabezpieczonych czujników.
- Zadbaj o chłodzenie, bo tranzystory, iskiernik i uzwojenia potrafią się mocno nagrzewać.
- Unikaj palnych materiałów, bo wyładowania i rozgrzane elementy mogą stworzyć realne zagrożenie.
- Stosuj osłony i dystans, zwłaszcza przy większych konstrukcjach i pokazach publicznych.
- Nie podłączaj układu „na skróty” do sieci bez odpowiednich zabezpieczeń, separacji i doświadczenia.
Najczęstszy błąd początkujących jest prosty: skupiają się na długości iskry, a ignorują stabilność pracy, temperaturę i zakłócenia. Tymczasem dobrze zbudowany układ powinien być przewidywalny, powtarzalny i możliwy do bezpiecznego wyłączenia. Jeśli tej kontroli brakuje, efekt wizualny szybko przestaje być zaletą. To z kolei prowadzi do szerszego wniosku, który wykracza poza samą konstrukcję.
Co ten układ mówi o elektronice wysokiej częstotliwości
Właśnie w tym miejscu ten temat staje się naprawdę ciekawy dla kogoś, kto interesuje się elektroniką. Transformator Tesli uczy, że rezonans, dopasowanie impedancji, sprzężenie i straty mają większe znaczenie niż sama „siła” zasilacza. W praktyce podobne myślenie przydaje się w przetwornicach, układach RF, ładowaniu indukcyjnym i wszędzie tam, gdzie energia ma przejść z jednego obwodu do drugiego możliwie czysto i bez nadmiernych strat.
Gdy patrzę na ten układ z perspektywy energetyki i nowoczesnej elektroniki mocy, widzę przede wszystkim ostrzeżenie i inspirację jednocześnie. Ostrzeżenie, bo bez kontroli wysoka częstotliwość szybko generuje straty, zakłócenia i ciepło. Inspirację, bo dobrze zaprojektowany rezonans potrafi przekazywać energię zaskakująco skutecznie. Jeśli chcesz zrozumieć, skąd biorą się skuteczne systemy bezprzewodowego przesyłu energii czy sprawne układy zasilania impulsowego, ten właśnie temat jest dobrym punktem startu.
Najkrócej mówiąc: to nie jest urządzenie, które ma zastąpić instalację PV, magazyn energii albo zwykłe zasilanie sieciowe. To raczej pokazowa, ale bardzo pouczająca lekcja o tym, jak działa elektronika wysokich częstotliwości, gdzie zaczynają się straty i dlaczego precyzja strojenia bywa ważniejsza niż surowa moc.
