Materiały półprzewodnikowe są podstawą całej nowoczesnej elektroniki: od diod i tranzystorów po panele fotowoltaiczne, falowniki i układy sterowania. To półprzewodniki pozwalają precyzyjnie sterować prądem, zamiast tylko go przepuszczać albo blokować. W praktyce najwięcej daje zrozumienie trzech rzeczy: skąd bierze się ich przewodnictwo, jak działa złącze p-n i kiedy krzem ustępuje miejsca SiC lub GaN.
Najkrócej to materiały, w których przewodnictwo można regulować w bardzo szerokim zakresie
- Ich zachowanie zależy od przerwy energetycznej, temperatury, światła i domieszkowania.
- Najważniejszym elementem praktycznym jest złącze p-n, z którego powstają diody, tranzystory, LED-y i ogniwa słoneczne.
- Krzem nadal dominuje, ale w elektronice mocy coraz mocniej liczą się SiC i GaN.
- W fotowoltaice liczy się nie tylko sam panel, lecz także sprawność falownika, straty cieplne i częstotliwość pracy układu.
- Dobry wybór materiału zależy od napięcia, temperatury, szybkości przełączania i kosztu całego systemu, a nie samego układu scalonego.
Co wyróżnia te materiały na tle metali i izolatorów
Najprościej mówiąc, chodzi o kontrolę. Metale przewodzą bardzo dobrze, ale trudno nimi sterować w sposób selektywny, a izolatory z kolei blokują prąd niemal całkowicie. Materiały półprzewodnikowe zajmują środek tego spektrum i właśnie dlatego są tak użyteczne w elektronice.
Ich zachowanie wynika z przerwy energetycznej, czyli różnicy energii między pasmem walencyjnym a pasmem przewodnictwa. Jeśli ta przerwa jest odpowiednio mała, część elektronów może przejść do stanu, w którym zaczyna przewodzić prąd. To daje projektantowi realny wpływ na to, jak materiał ma się zachować w danym układzie.
Przerwa energetyczna decyduje o zachowaniu materiału
W typowym półprzewodniku samoistnym liczba swobodnych nośników ładunku jest ograniczona, ale nie zerowa. Zmienia się ona pod wpływem temperatury, oświetlenia i domieszek. Właśnie dlatego ten sam materiał może być raz słabo przewodzący, a w innym wariancie stać się bazą bardzo czułego elementu elektronicznego.
To nie jest detal akademicki. Przerwa wzbroniona wpływa na to, ile energii potrzeba do „uruchomienia” przewodnictwa, a więc także na straty, stabilność i zakres temperatur pracy. W elektronice mocy ten parametr szybko przestaje być teorią, a staje się kosztami chłodzenia, gabarytami radiatora i sprawnością całego układu.
Domieszkowanie zmienia przewodnictwo bez zmiany samej struktury
Największa przewaga tych materiałów polega na tym, że można je domieszkować. Wprowadzenie donorów albo akceptorów zmienia liczbę nośników ładunku i pozwala przesunąć materiał w stronę przewodzenia typu n albo typu p. W praktyce opór elektryczny da się w ten sposób zmieniać o kilka rzędów wielkości.
Ja zawsze patrzę na domieszkowanie jak na precyzyjne strojenie materiału. Nie zmieniamy wszystkiego od zera, tylko ustawiamy przewodnictwo tak, jak wymaga tego konkretny układ. Z takiej kontroli biorą się później diody, tranzystory i całe układy scalone, czyli to, bez czego nie działa współczesna elektronika.
Nośniki większościowe i mniejszościowe robią całą różnicę
W materiale typu n dominują elektrony, a w materiale typu p dominują dziury. Gdy takie obszary połączy się ze sobą, zaczyna się dyfuzja nośników i powstaje obszar zubożony, w którym nośników swobodnych jest bardzo mało. To tam tworzy się bariera potencjału, czyli mechanizm odpowiedzialny za kierunkowość przewodzenia.
Właśnie ten prosty mechanizm otwiera drogę do większości zastosowań. Kiedy rozumie się domieszkowanie i złącze p-n, łatwiej odczytać, dlaczego jedne elementy prostują prąd, inne wzmacniają sygnał, a jeszcze inne zamieniają światło na energię elektryczną. I to prowadzi już wprost do praktycznych układów.

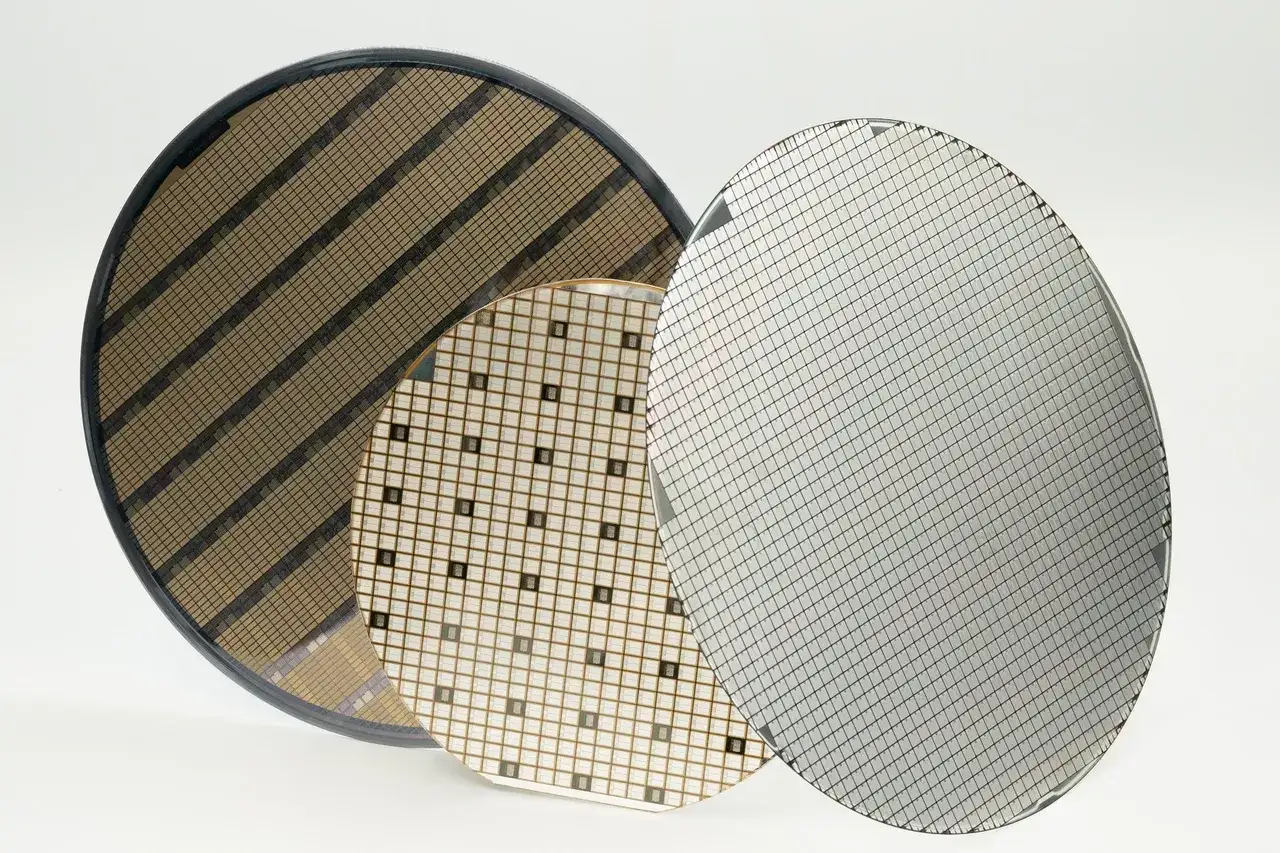

Jak z materiału robi się diodę, tranzystor albo ogniwo słoneczne
W praktyce wszystko zaczyna się od złącza p-n. To miejsce styku dwóch obszarów o różnym typie przewodnictwa, w którym powstaje warstwa zubożona i pole elektryczne. Bez tego zjawiska nie byłoby ani prostowania prądu, ani pracy wielu czujników, ani sensownej elektroniki mocy.
Złącze p-n prostuje prąd
Przy polaryzacji w kierunku przewodzenia bariera potencjału maleje, a prąd może płynąć stosunkowo łatwo. Przy polaryzacji zaporowej bariera rośnie i przepływ ładunku zostaje mocno ograniczony. To właśnie dlatego dioda przepuszcza prąd głównie w jedną stronę.
Warto tu pamiętać o jednym szczególe: dioda nie jest tylko „zaworem” dla prądu. W zależności od konstrukcji może pełnić funkcję prostowniczą, zabezpieczającą, odniesienia napięcia albo szybkiego przełącznika. Schottky, Zener czy dioda prostownicza to różne odpowiedzi na różne potrzeby układu.
Tranzystor wzmacnia i przełącza sygnał
Jeśli do złącza dojdzie kolejna warstwa i odpowiednia geometria, powstaje tranzystor. To już element, który pozwala sterować większym prądem niewielkim sygnałem wejściowym. W praktyce właśnie dlatego tranzystory stały się sercem wzmacniaczy, logiki cyfrowej i całych procesorów.
W elektronice mocy najczęściej liczy się nie tylko sama możliwość włączania i wyłączania, ale też straty przełączania. Tu pojawiają się MOSFET-y, IGBT i ich nowsze odpowiedniki z materiałów szerokopasmowych. Im szybsze przełączanie i mniejsze straty, tym łatwiej zbudować układ kompaktowy i chłodniejszy w pracy.
Przeczytaj również: Sterownik PLC - Jak działa i jak go dobrać bez błędów?
Ogniwo słoneczne i LED wykorzystują ten sam fundament, ale odwrotnie
Ogniwo fotowoltaiczne zamienia energię światła na prąd, a dioda LED robi ruch odwrotny: zamienia energię elektryczną na światło. W obu przypadkach centralną rolę gra złącze półprzewodnikowe i kontrola rekombinacji nośników. To bardzo dobry przykład, jak ten sam mechanizm fizyczny daje dwa różne efekty użytkowe.
W materiale takim jak krzem da się zbudować zarówno klasyczne ogniwo PV, jak i elementy sterujące wokół niego, choć w praktyce sam panel jest tylko początkiem łańcucha. W instalacjach liczy się też elektronika towarzysząca, szczególnie falowniki, przetwornice i układy zabezpieczeń. I właśnie tutaj zaczyna się przewaga niektórych nowocześniejszych materiałów.

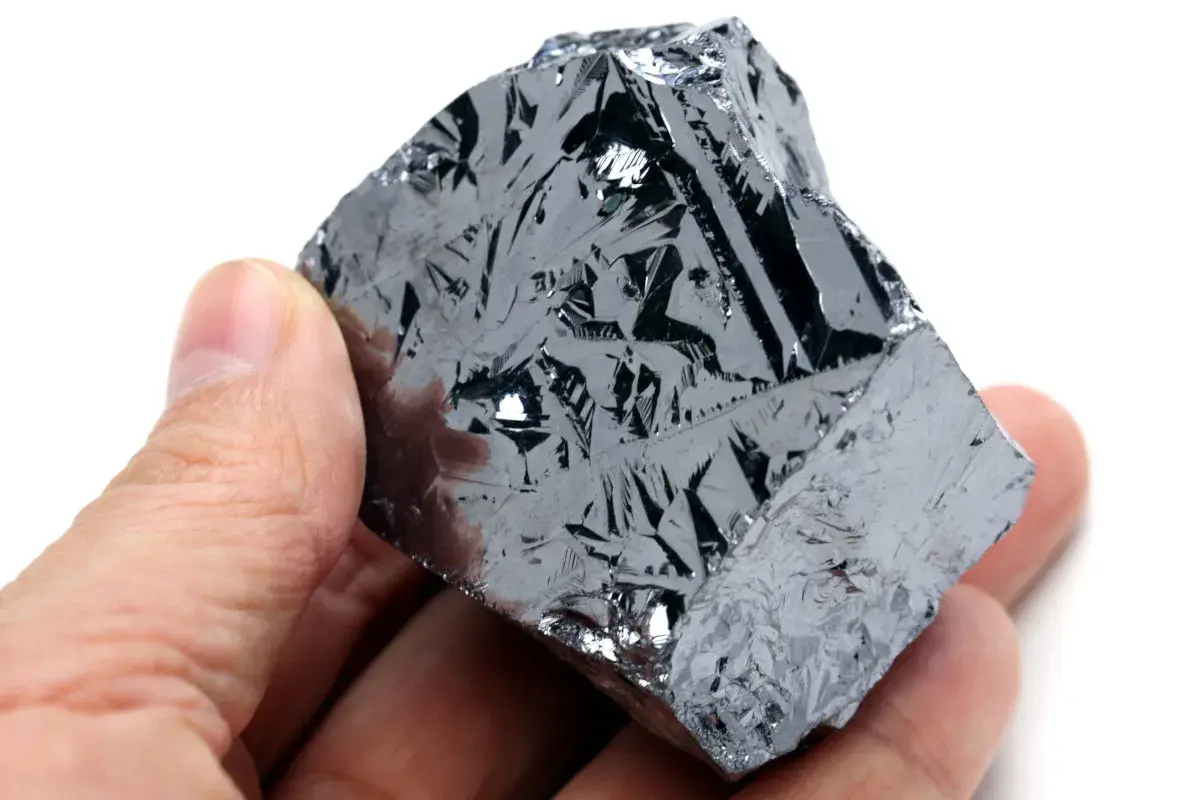

Krzem wciąż dominuje, ale SiC i GaN zmieniają elektronikę mocy
Krzem nadal jest najważniejszym materiałem w ogromnej części elektroniki, bo jest tani, dojrzały technologicznie i dobrze opisany. Jednak w układach, które mają pracować przy wysokim napięciu, dużej temperaturze i wysokiej częstotliwości przełączania, coraz częściej wybiera się węglik krzemu albo azotek galu. Jak pokazują programy Departamentu Energii USA, te materiały pozwalają budować bardziej efektywną elektronikę mocy i lepiej wspierać integrację OZE z siecią.
| Materiał | Przerwa energetyczna | Największa zaleta | Gdzie sprawdza się najlepiej | Najczęstsze ograniczenie |
|---|---|---|---|---|
| Krzem | Około 1,1 eV | Niski koszt, ogromna baza produkcyjna, dobra niezawodność | Układy masowe, klasyczna elektronika, wiele przetwornic i sterowników | Niższa sprawność przy bardzo wysokich napięciach i temperaturach |
| SiC | Około 3,3 eV | Dobra praca przy wysokim napięciu i temperaturze | Falowniki, ładowarki EV, przetwornice dużej mocy, część instalacji PV | Wyższy koszt i większe wymagania dotyczące projektu termicznego |
| GaN | Około 3,4 eV | Bardzo szybkie przełączanie i wysoka gęstość mocy | Kompaktowe zasilacze, microinwertery, szybkie przetwornice DC/DC | Trudniejsze prowadzenie układu, EMC i dobór sterowania bramki |
W praktyce ta tabela mówi więcej niż marketingowe hasła. Krzem jest świetny tam, gdzie liczy się koszt i skala. SiC i GaN zaczynają wygrywać wtedy, gdy ważniejsze stają się sprawność, gęstość mocy, niższe straty i mniejsze chłodzenie niż najniższa cena pojedynczego elementu.
W instalacjach fotowoltaicznych ta różnica jest bardzo konkretna: lepszy falownik potrafi zmniejszyć straty całego systemu, poprawić niezawodność i uprościć odprowadzanie ciepła. Dlatego nie patrzę na te materiały jak na „nowsze wersje krzemu”, tylko jak na narzędzia do innych zadań. Jeśli projekt ma pracować długo i oszczędnie, właściwy materiał bywa ważniejszy niż sama topologia układu.
Jak dobrać element do konkretnego projektu
Gdy wybieram element półprzewodnikowy, zaczynam od warunków pracy, a dopiero później od symbolu katalogowego. W teorii każdy układ da się „zmusić” do działania, ale dopiero dobór pod napięcie, częstotliwość i temperaturę decyduje, czy rozwiązanie będzie stabilne, czy tylko poprawne na papierze.
- Sprawdź napięcie pracy i zostaw sensowny margines. W wielu projektach rozsądny zapas wynosi 20-30%, ale przy impulsach, przepięciach i pracy w sieci trzeba myśleć szerzej niż o wartości nominalnej.
- Ustal częstotliwość przełączania. Im wyższa, tym większego sensu nabierają SiC i GaN, bo pozwalają ograniczać straty przełączania i zmniejszać elementy pasywne.
- Policz temperaturę i chłodzenie. Jeśli układ będzie pracował w małej obudowie albo przy słabej wentylacji, sama sprawność elementu nie wystarczy, bo całość i tak ugrzęźnie na etapie termiki.
- Uwzględnij EMI i layout płytki. Szybszy element potrafi poprawić sprawność, ale jednocześnie zaostrzyć problemy z zakłóceniami elektromagnetycznymi.
- Patrz na koszt całego systemu, nie tylko samego układu. Droższy element bywa opłacalny, jeśli pozwala zmniejszyć radiator, obudowę, liczbę komponentów i czas serwisu.
Najczęstszy błąd polega na tym, że ktoś porównuje tylko cenę jednego komponentu, a nie koszt wdrożenia całego rozwiązania. W praktyce często bardziej opłaca się droższy materiał, jeśli dzięki niemu upraszcza się chłodzenie albo zmniejsza straty energii. To szczególnie ważne w energetyce i w układach PV, gdzie oszczędność na początku potrafi wrócić jako problem po dwóch sezonach pracy.
Gdzie najczęściej popełnia się kosztowne błędy
W elektronice półprzewodnikowej błędy rzadko są spektakularne na starcie. Częściej wyglądają niepozornie: układ działa, ale za gorąco, za wolno albo zbyt niestabilnie. I właśnie wtedy wychodzą na jaw złe założenia projektowe.
- Wybór tylko po cenie sztuki. Tani krzem może być lepszy od droższego SiC, jeśli układ pracuje spokojnie i nie wymaga dużej dynamiki.
- Ignorowanie termiki. Nawet najlepszy materiał przegrywa, jeśli nie ma gdzie oddać ciepła.
- Przenoszenie nawyków z krzemu do GaN lub SiC. Inne sterowanie, inne czasy przełączania i inne ryzyko zakłóceń naprawdę mają znaczenie.
- Brak testów przy skrajnych warunkach. Układ, który działa na stole, może zawieść przy wysokiej temperaturze, długim obciążeniu albo przy przepięciach z sieci.
- Mylenie sprawności elementu ze sprawnością systemu. Czasem pojedynczy układ jest świetny, ale cała aplikacja i tak traci na źle dobranym sterowaniu albo źle poprowadzonej płytce.
Ja patrzę na to bardzo praktycznie: jeśli projekt ma pracować w realnym środowisku, trzeba myśleć o całym łańcuchu strat, a nie tylko o jednym symbolu z noty katalogowej. To podejście zwykle oszczędza więcej pieniędzy niż pogoń za najnowszym materiałem za wszelką cenę. A w elektronice i fotowoltaice właśnie taki chłodny rachunek najczęściej wygrywa.
Co naprawdę robi różnicę w elektronice i fotowoltaice
Najważniejsza lekcja jest prosta: nie istnieje jeden „najlepszy” materiał, tylko materiał najlepiej dopasowany do zadania. Krzem nadal jest świetny w ogromnej liczbie zastosowań, ale przy wyższych wymaganiach energetycznych coraz częściej wygrywają SiC i GaN, bo ograniczają straty i pomagają zbudować mniejsze oraz chłodniejsze układy.
- Jeśli projekt jest masowy i budżetowy, krzem zwykle pozostaje najbardziej rozsądnym wyborem.
- Jeśli pracujesz przy wysokim napięciu lub dużej temperaturze, SiC daje bardzo mocne argumenty.
- Jeśli liczy się kompaktowość, szybkość przełączania i wysoka gęstość mocy, GaN bywa lepszy od klasycznych rozwiązań.
- Jeśli mówimy o fotowoltaice, największe znaczenie mają straty w falowniku, niezawodność i sposób odprowadzania ciepła.
Gdybym miał zamknąć ten temat w jednym zdaniu, powiedziałbym tak: w elektronice wygrywa nie ten materiał, który brzmi najnowocześniej, lecz ten, który najlepiej pasuje do napięcia, częstotliwości, temperatury i kosztu całego systemu.
