Triak jest prostym, ale bardzo użytecznym elementem do sterowania prądem przemiennym. W praktyce pozwala włączać, wyłączać i regulować moc bez mechanicznych styków, dlatego trafia do ściemniaczy, regulatorów grzałek, prostych układów automatyki i niektórych sterowników silników. Poniżej wyjaśniam, jak działa, gdzie ma sens, jak go dobrać i jakie błędy najczęściej psują cały układ.
Najważniejsze informacje o tym elemencie i jego praktycznym użyciu
- To półprzewodnikowy przełącznik do AC, a nie uniwersalny zamiennik każdego przekaźnika.
- Najlepiej sprawdza się przy obciążeniach rezystancyjnych i częściowo indukcyjnych.
- Przy doborze liczą się napięcie, prąd,
dV/dt,dI/dti chłodzenie. - Do sterowania z mikrokontrolera zwykle stosuje się separację, najczęściej przez optotriak.
- Najczęstsze problemy to przegrzewanie, zakłócenia EMI i zły dobór do silnie indukcyjnych odbiorników.
Jak działa w obwodzie prądu przemiennego
Najprościej patrzę na ten element jak na elektroniczny przełącznik, który po podaniu impulsu na bramkę zaczyna przewodzić w obu połówkach sinusoidy. Nie „zamyka się” od razu po zniknięciu sygnału sterującego, tylko gaśnie dopiero wtedy, gdy prąd spadnie poniżej wartości podtrzymania. To właśnie dlatego tak dobrze pasuje do sieci 230 V AC i regulacji mocy po stronie przemiennej.
W notach aplikacyjnych producentów, na przykład STMicroelectronics, ten układ pracy jest opisywany jako rozwiązanie do przełączania sieci AC i sterowania obciążeniami, ale z wyraźnym zastrzeżeniem: ważne są warunki wyłączania oraz odporność na zakłócenia. Ja zawsze traktuję to jako sygnał, że ten element jest prosty w użyciu, ale nie wybacza złego projektu.
Budowa i zaciski

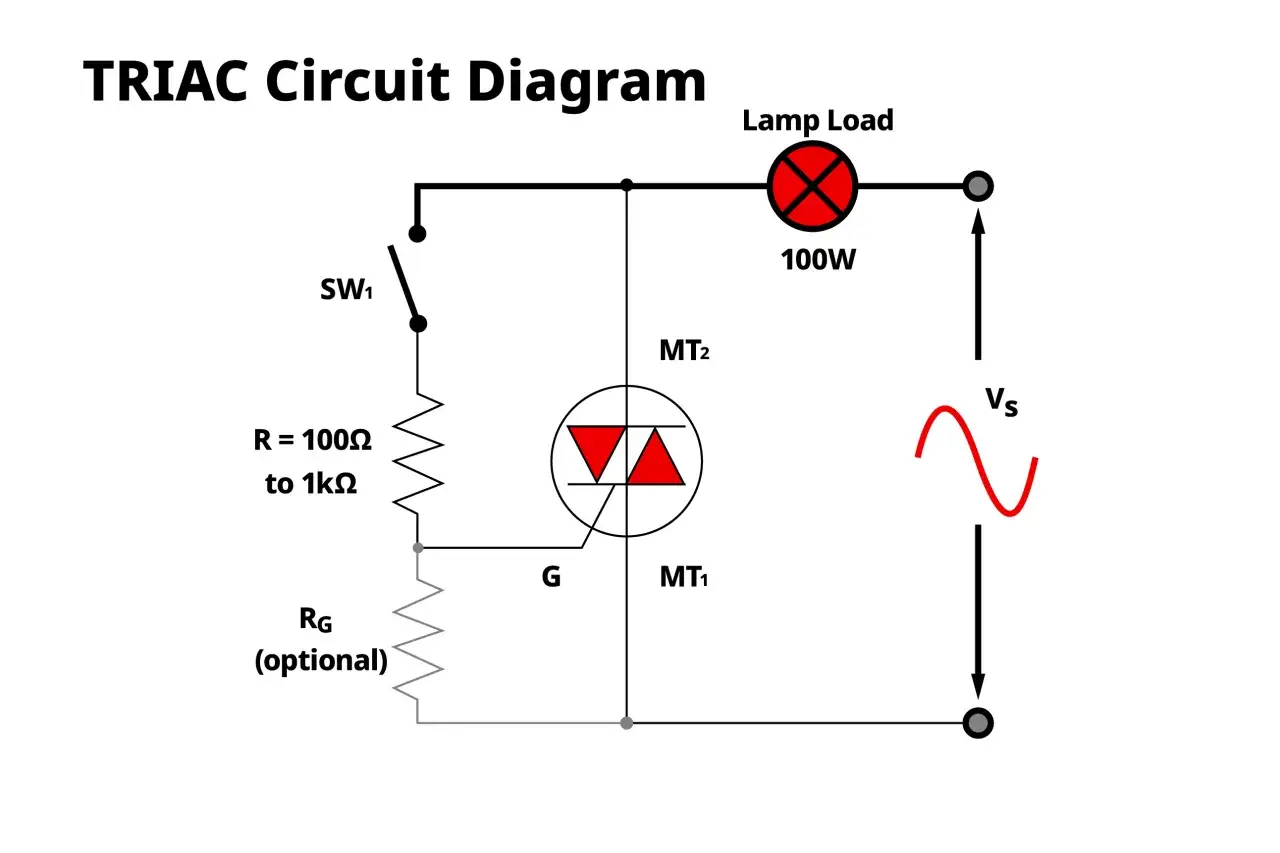

Element ma trzy podstawowe wyprowadzenia: dwa tory mocy i bramkę sterującą. W dokumentacji spotkasz oznaczenia MT1, MT2 oraz G, a w starszym nazewnictwie A1, A2 i G. W praktyce MT1 bywa punktem odniesienia dla układu sterującego, a MT2 prowadzi prąd przez obciążenie.
| Zacisk | Rola | Co z tego wynika w praktyce |
|---|---|---|
| MT1 / A1 | Punkt odniesienia dla pracy układu | Od poprawnego podłączenia zależy pewne wyzwalanie |
| MT2 / A2 | Drugi tor prądowy | Prowadzi główny prąd obciążenia |
| G | Bramka | Tu podajesz impuls, który uruchamia przewodzenie |
Przeczytaj również: Pamięć NAND - SLC, MLC, TLC czy QLC? Sprawdź, który nośnik wybrać
Wyzwalanie i przewodzenie

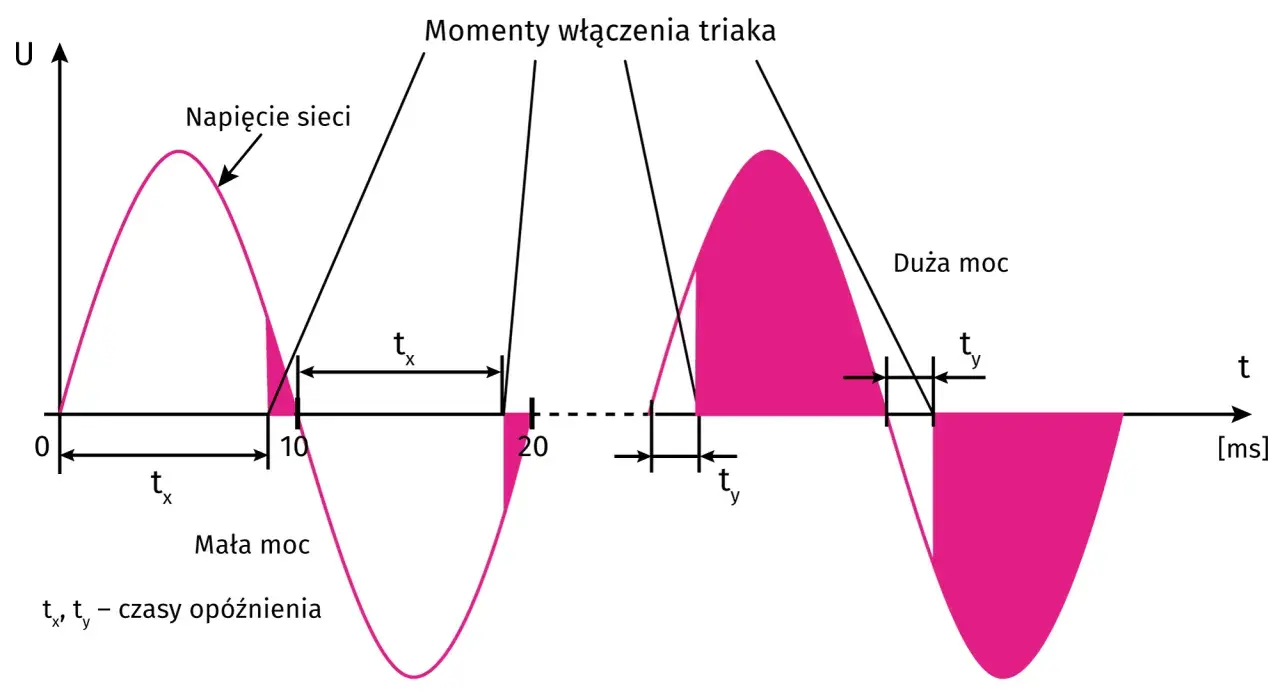

Po impulsie na bramce element zaczyna przewodzić do końca połówki sinusoidy. Jeśli opóźniam moment zapłonu w każdym półokresie, obniżam moc oddawaną do odbiornika. To jest klasyczna regulacja fazowa, bardzo popularna w ściemniaczach i regulatorach mocy. Dla grzałek często lepsze bywa jednak sterowanie grupowe, czyli załączanie całych paczek półokresów, bo daje mniej zakłóceń radiowych.
Właśnie ten model działania odróżnia go od tranzystorów DC i od przekaźników mechanicznych. Gdy rozumiesz ten mechanizm, łatwiej ocenić, gdzie faktycznie wnosi przewagę, a gdzie tylko komplikuje układ.
Gdzie sprawdza się najlepiej w praktyce
Największy sens ma tam, gdzie trzeba sterować odbiornikiem zasilanym z sieci AC, najlepiej o dość przewidywalnym charakterze. Ja najczęściej widzę go w trzech klasach zastosowań: oświetleniu, ogrzewaniu i prostych układach automatyki budynkowej.
- Ściemniacze i oświetlenie AC - klasyczne i dobrze znane zastosowanie, o ile źródło światła toleruje taki sposób regulacji.
- Grzałki i elementy rezystancyjne - bardzo dobry obszar pracy, bo odbiornik zachowuje się przewidywalnie i nie generuje wielu problemów z komutacją.
- Proste sterowanie silnikami - możliwe w wybranych przypadkach, ale tu zawsze sprawdzam typ silnika, bo nie każdy reaguje dobrze na cięcie fazy.
- Automatyka domowa i instalacje energetyczne - przydaje się tam, gdzie chcę cicho i bezstykowo sterować obciążeniem po stronie AC.
W kontekście energii i fotowoltaiki ten element widzę głównie po stronie instalacji wewnętrznej, czyli tam, gdzie trzeba sterować odbiornikiem zasilanym z sieci. Do prądu stałego z paneli słonecznych albo akumulatorów się nie nadaje, bo jego naturalnym środowiskiem jest AC. To ważne rozróżnienie, bo wiele pomyłek zaczyna się właśnie od złego założenia, że „skoro działa z prądem, to z każdym”.
Jeśli miałbym ująć to jednym zdaniem, powiedziałbym tak: świetnie nadaje się do prostego, cichego sterowania mocą, ale nie jest narzędziem do wszystkiego. Z tego punktu płynnie przechodzę do doboru parametrów, bo tu pojawia się najwięcej praktycznych błędów.
Jak dobrać go do konkretnego obciążenia
Przy doborze nie patrzę wyłącznie na prąd znamionowy z tabelki. Najpierw sprawdzam napięcie sieci, charakter odbiornika, temperaturę pracy i sposób chłodzenia. Dopiero później wchodzę w szczegóły sterowania bramką i odporność na zakłócenia.
| Kryterium | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Napięcie blokowania | Do sieci 230 V AC zwykle szukam wersji 600 V, a przy trudniejszych warunkach 800 V daje większy margines | Chroni przed przepięciami i przypadkowymi uszkodzeniami |
| Prąd obciążenia | Dobieram z zapasem, zwykle co najmniej 20-30% | Temperatura i sposób montażu mocno wpływają na realną nośność |
| Rodzaj obciążenia | Rezystancyjne, indukcyjne, mieszane | Obciążenia indukcyjne wymagają większej ostrożności przy wyłączaniu |
| Prąd bramki | Czy układ sterujący da radę go wyzwolić bezpośrednio | Nie każdy mikrokontroler poradzi sobie bez dodatkowego stopnia |
| Chłodzenie | Radiator, pole miedzi na PCB, obudowa | Przegrzanie jest jednym z najczęstszych powodów awarii |
Jeżeli obciążenie jest mocno indukcyjne, na przykład część silników, transformatorów albo pomp, nie ufam samemu prądowi znamionowemu. Patrzę wtedy na warunki komutacji, bo problemem bywa nie tyle sam prąd, ile moment jego zaniku i ponownego pojawienia się napięcia. Właśnie dlatego w trudniejszych aplikacjach dobór robi się bardziej podobny do strojenia układu niż do wyboru „większej wersji” komponentu.
W praktyce często pomaga prosty test: jeśli obciążenie grzeje się nierówno, wywołuje zakłócenia albo po wyłączeniu zachowuje się niestabilnie, to znak, że parametry dobrano zbyt optymistycznie. To prowadzi wprost do porównania z innymi metodami przełączania.
Kiedy wybrać go zamiast przekaźnika i kiedy lepiej tego nie robić
Ja zwykle porównuję trzy drogi: element półprzewodnikowy do AC, przekaźnik mechaniczny i rozwiązania tranzystorowe dla DC. Każde ma swoje miejsce, ale nie każde nadaje się do tej samej pracy.
| Rozwiązanie | Plusy | Minusy | Kiedy wybrać |
|---|---|---|---|
| Element półprzewodnikowy do AC | Cicha praca, brak zużycia styków, szybkie przełączanie | Spadek napięcia, grzanie, wrażliwość na typ obciążenia | Gdy sterujesz siecią AC i zależy ci na bezstykowej pracy |
| Przekaźnik | Prosty, tani, dobrze separuje obwody | Hałas, zużycie mechaniczne, wolniejsze przełączanie | Gdy liczy się prostota i pełne odcięcie, także przy DC |
| MOSFET lub inny układ DC | Świetny do zasilania stałego, wysoka sprawność | Nie nadaje się bezpośrednio do zwykłego AC | Gdy sterujesz baterią, panelem, akumulatorem lub linią DC |
Jeśli więc projekt dotyczy odbiornika 230 V AC, półprzewodnikowy przełącznik zwykle wygrywa z przekaźnikiem tam, gdzie ważna jest cisza, trwałość i płynna regulacja. Jeśli jednak potrzebuję pełnej uniwersalności albo pracuję po stronie stałoprądowej, wybieram inne rozwiązanie bez wahania. Taka selekcja oszczędza czas i usuwa fałszywe oczekiwania już na starcie projektu.
Jak zabezpieczyć układ przed zakłóceniami i przegrzaniem
Tu zaczyna się część, którą wielu początkujących traktuje jak dodatek, a która w praktyce decyduje o niezawodności. W notach aplikacyjnych STMicroelectronics dla obciążeń indukcyjnych mocno wybrzmiewają dwa tematy: separacja sterowania oraz snubber, czyli układ RC tłumiący strome zmiany napięcia. I właśnie to jest sedno bezpiecznego projektu.
- Optoizolacja - jeśli steruję z mikrokontrolera, wolę oddzielić logikę od sieci przez optotriak albo podobny element izolujący.
- Snubber RC - przy obciążeniach indukcyjnych pomaga ograniczyć fałszywe wyzwalanie i problemy z komutacją.
- Radiator lub zapas miedzi na PCB - nawet kilka amperów potrafi podnieść temperaturę bardziej, niż sugeruje sama karta katalogowa.
- Bezpiecznik i dobry układ ścieżek - chronią przed skutkami zwarcia i zmniejszają ryzyko lokalnego przegrzania.
- Kontrola EMI - przy regulacji fazowej zakłócenia są realnym problemem, nie teorią z noty.
Ja przyjmuję prostą zasadę: jeśli układ ma działać długo, to nie wystarczy, że „na stole zadziałał”. Trzeba jeszcze przetrwać zakłócenia z sieci, zmiany temperatury i realne obciążenie. Dopiero wtedy można mówić o projekcie, a nie o jednorazowym pokazie działania.
Błędy, które najczęściej psują działanie układu
Najwięcej problemów widzę wtedy, gdy ktoś traktuje ten element jak tani przełącznik do wszystkiego. To zwykle prowadzi do tych samych pomyłek:
- Zastosowanie do DC - to podstawowy błąd, bo element jest przeznaczony do AC i w obwodach stałoprądowych zachowuje się nie tak, jak oczekujesz.
- Brak zapasu napięcia - szczególnie w instalacjach sieciowych z przepięciami, gdzie margines jest ważniejszy niż nominalna zgodność.
- Ignorowanie rodzaju obciążenia - grzałka i silnik nie są tym samym przypadkiem, nawet jeśli na tabliczce mają podobną moc.
- Za małe chłodzenie - przegrzanie często zaczyna się od drobiazgu, ale kończy na losowych resetach, uszkodzeniu lub niestabilnej pracy.
- Bezpośrednie sterowanie bez analizy bramki - nie każdy układ cyfrowy da radę wysterować każdy wariant, a to bywa zaskoczeniem na końcowym etapie projektu.
- Brak walki z EMI - jeśli układ ma działać w domu lub w pobliżu innych urządzeń, zakłócenia szybko wychodzą poza laboratorium.
Jeśli miałbym wskazać jeden błąd, który najczęściej kosztuje czas, wskazałbym właśnie ignorowanie obciążenia indukcyjnego. W praktyce to ono odróżnia prosty regulator od układu, który naprawdę działa w instalacji. Gdy ten temat masz opanowany, reszta projektu staje się dużo bardziej przewidywalna.
Co warto zapamiętać przy projektowaniu sterowania po stronie AC
Ten element nie jest modnym dodatkiem, tylko bardzo konkretnym narzędziem do sterowania AC. Dobrze sprawdza się przy grzałkach, ściemniaczach i prostych układach automatyki, ale wymaga świadomego doboru napięcia, prądu, chłodzenia i zabezpieczeń. Właśnie dlatego traktuję go jako rozwiązanie ekonomiczne i skuteczne, lecz tylko wtedy, gdy projekt nie kończy się na samej idei przełączania.
Jeśli pracujesz nad instalacją domową, sterowaniem energią albo prostym układem regulacji mocy, zacznij od pytania, czy odbiornik jest naprawdę zasilany z AC i czy jego charakter pozwala na regulację fazową. Potem sprawdź margines napięcia, warunki termiczne i odporność na zakłócenia. Takie podejście zwykle daje lepszy efekt niż szukanie „najmocniejszej” wersji na ślepo.
