W elektronice bardzo często potrzebny jest multiplekser, czyli układ, który wybiera jeden sygnał z kilku i przekazuje go dalej bez mieszania torów. To rozwiązanie porządkuje projekt, zmniejsza liczbę przewodów i pozwala obsłużyć więcej kanałów jednym przetwornikiem, mikrokontrolerem albo wejściem pomiarowym. W praktyce przydaje się zarówno w klasycznych układach cyfrowych, jak i w monitoringu energii, automatyce domowej czy prostych systemach fotowoltaicznych.
Najważniejsze informacje o przełączaniu sygnałów w jednym miejscu
- Układ wybiera jedno z wielu wejść na podstawie linii sterujących, więc upraszcza tor pomiarowy lub logiczny.
- Im więcej wejść, tym więcej bitów wyboru: 4 wejścia wymagają 2 linii, 8 wejść 3, a 16 wejść 4.
- Wersja cyfrowa pracuje z logicznymi stanami, a wersja analogowa przenosi rzeczywiste napięcia lub sygnały z czujników.
- W systemach energii i fotowoltaiki pomaga ograniczyć liczbę kanałów ADC, przewodów i pinów mikrokontrolera.
- Przy wyborze trzeba sprawdzić zakres napięć, rezystancję włączenia, czas przełączania i odporność na zakłócenia.

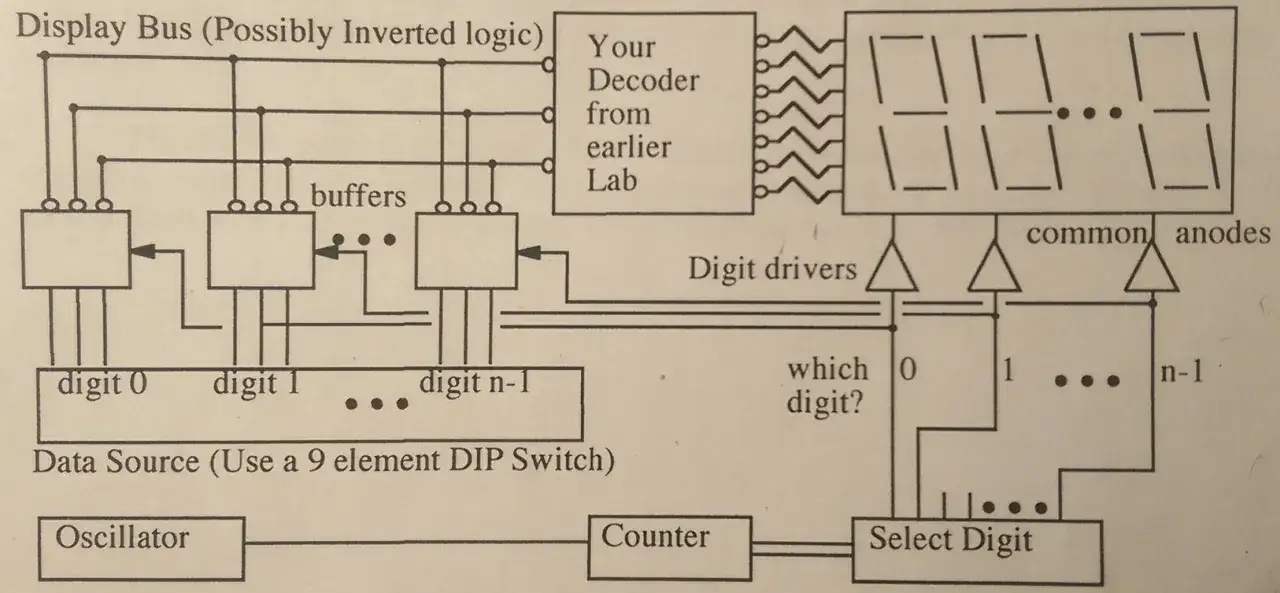

Jak działa przełącznik sygnałów w praktyce
Ja zwykle patrzę na taki układ jak na elektroniczny selektor. Ma kilka wejść, jedno wyjście i zestaw linii sterujących, które mówią, który kanał ma zostać podany dalej. W wersji 2:1 wystarczy jedna linia wyboru, w 4:1 potrzebujesz już dwóch, a w 8:1 trzech, bo liczba możliwych kombinacji rośnie binarnie.
| Linie sterujące | Wybrane wejście |
|---|---|
| 00 | I0 |
| 01 | I1 |
| 10 | I2 |
| 11 | I3 |
To właśnie ta prostota sprawia, że przełączanie sygnałów tak dobrze skaluje się w projektach. Zamiast prowadzić osobny tor dla każdego czujnika albo każdego źródła danych, wybierasz jeden kanał i przesyłasz go dalej. W praktyce cyfrowej chodzi o logiczne „0” i „1”, a w wersji analogowej o przepuszczanie realnego napięcia bez istotnego zniekształcania poziomu. Gdy rozumiesz tę zasadę, dużo łatwiej ocenić, czy układ nadaje się do Twojego projektu, czy tylko wygląda dobrze na schemacie.
Jakie odmiany spotyka się najczęściej
Najprościej podzielić takie układy według dwóch kryteriów: liczby kanałów i rodzaju sygnału. W praktyce spotkasz małe selektory 2:1 i 4:1, popularne 8:1 oraz większe 16:1, a obok nich także układy analogowe oparte na kluczach CMOS, które lepiej nadają się do pomiarów i sygnałów ciągłych.
| Typ układu | Liczba wejść sterujących | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|
| 2:1 | 1 | Prosty wybór między dwoma liniami | Ma sens tylko tam, gdzie nie potrzebujesz wielu kanałów |
| 4:1 | 2 | Małe układy pomiarowe i audio | Trzeba pilnować poziomów logicznych i czasu przełączania |
| 8:1 | 3 | Wybór kilku czujników lub wejść ADC | Rośnie znaczenie opóźnienia i przesłuchów |
| 16:1 | 4 | Rozbudowane systemy sterowania i monitoringu | Layout PCB ma duży wpływ na jakość sygnału |
Warto też rozróżnić układy cyfrowe i analogowe. Cyfrowe selektory pracują na stanach logicznych i świetnie sprawdzają się w torach danych, a analogowe muszą zachowywać się jak możliwie „czysty” przełącznik napięcia. Tu liczy się rezystancja włączenia, czyli opór widziany przez sygnał po załączeniu kanału. Im niższa, tym lepiej, zwłaszcza gdy źródło ma dużą impedancję albo współpracuje z przetwornikiem ADC. Z kolei wejście EN, czyli enable, pozwala odłączyć cały układ, co bywa przydatne przy wspólnych magistralach i oszczędzaniu energii.
To rozróżnienie ma znaczenie, bo inne wymagania pojawiają się przy przełączaniu bitów, a inne przy pomiarach napięcia z czujników, paneli i przetworników. I właśnie do tych zastosowań przechodzę teraz, bo tam widać największą praktyczną wartość całego rozwiązania.
Gdzie taki układ naprawdę się przydaje
W instalacjach związanych z energią taki selektor sygnałów nie jest ozdobą schematu, tylko sposobem na ograniczenie kosztu i złożoności. Jeśli chcesz mierzyć kilka temperatur modułów PV, kilka napięć w systemie magazynowania energii albo kilka sygnałów z czujników środowiskowych, jeden tor pomiarowy z przełączaniem bywa prostszy niż dokładanie osobnego wejścia dla każdego kanału.
- Monitoring fotowoltaiki - pozwala kolejno odczytywać napięcia, temperatury lub sygnały z wielu punktów instalacji bez rozbudowy elektroniki pomiarowej.
- Systemy BMS - pomagają wybierać pojedyncze ogniwo lub segment pakietu do pomiaru, testu albo diagnostyki.
- Automatyka domowa - upraszczają podłączanie wielu czujników do jednego mikrokontrolera.
- Audio i wideo - służą do przełączania źródeł bez przepinania kabli.
- Prototypowanie - pozwalają szybko porównywać kilka sygnałów w tym samym układzie testowym.
Największa korzyść jest zwykle bardzo przyziemna: mniej pinów zajętych na płytce, mniej przewodów i mniej miejsc, w których można popełnić błąd montażowy. W projektach pomiarowych, zwłaszcza tych związanych z energią, ta oszczędność bywa ważniejsza niż teoretycznie lepszy, ale bardziej skomplikowany tor. Gdy już widzisz, gdzie układ ma pracować, można przejść do doboru parametrów, bo właśnie one decydują o jakości całego rozwiązania.
Jak dobrać układ do projektu
Ja zwykle zaczynam od jednego pytania: czy problemem jest brak kanałów, czy raczej jakość sygnału. Od odpowiedzi zależy, czy wystarczy prosty wariant 4:1, czy trzeba szukać czegoś lepszego pod względem parametrów analogowych. W praktyce dobrze działa taki porządek wyboru:
- Policz kanały z zapasem - jeśli dziś potrzebujesz 6 wejść, często rozsądniej jest wybrać 8:1 niż projektować wszystko „na styk”.
- Dopasuj poziomy napięć - układ musi współpracować z logiką 3,3 V lub 5 V, zależnie od sterownika; tego nie wolno zakładać z góry.
- Sprawdź, czy sygnał jest analogowy czy cyfrowy - to najbardziej podstawowy błąd, a jednocześnie najdroższy w skutkach.
- Zwróć uwagę na rezystancję włączenia - przy pomiarach i audio ma ona realny wpływ na wynik.
- Uwzględnij czas przełączania i czas ustalania - jeśli przetwornik ADC ma mało czasu na stabilizację, odczyt będzie pływał.
- Sprawdź sposób przełączania - funkcja break-before-make, czyli najpierw rozłączenie starego kanału, a dopiero potem załączenie nowego, zmniejsza ryzyko zwarć między wejściami.
- Zaplanuj odsprzęganie zasilania - kondensator 100 nF przy układzie to prosty element, który często ratuje stabilność pracy.
Jeśli kanałów będzie naprawdę dużo, czasem lepiej zbudować drzewo przełączania z kilku mniejszych układów niż szukać jednego ogromnego scalaka. To rozwiązanie bywa bardziej elastyczne i łatwiejsze w zakupie, a przy okazji pozwala rozłożyć obciążenie i uprościć trasowanie ścieżek. Gdy wybór jest już zamknięty, zwykle zostaje najtrudniejsza część: wyeliminowanie błędów montażowych, które psują nawet poprawny schemat.
Jakie błędy najczęściej psują efekt
Najwięcej problemów widzę nie w samej idei układu, tylko w szczegółach, które na etapie projektu wydają się mało ważne. W praktyce właśnie one decydują, czy tor będzie stabilny, czy zacznie zbierać zakłócenia i generować losowe odczyty.
- Pomieszanie poziomów logicznych - sterowanie z 5 V do układu oczekującego 3,3 V może skończyć się niestabilnością albo uszkodzeniem.
- Przekroczenie zakresu napięć wejściowych - sygnał większy niż dopuszczalny zakres zasilania nie jest tylko „małym błędem”, ale realnym ryzykiem dla układu.
- Zbyt wysoka impedancja źródła - wtedy wyjście potrzebuje więcej czasu na ustalenie, a przetwornik ADC może odczytać zafałszowaną wartość.
- Niepodłączone wejścia sterujące - zostawione w powietrzu potrafią losowo przełączać kanały.
- Brak odsprzęgania - bez kondensatora przy zasilaniu układ łatwiej łapie zakłócenia z sąsiednich ścieżek i przetwornic.
- Złe prowadzenie masy i długie ścieżki - zwiększają przesłuch, czyli niepożądane przenikanie sygnału między kanałami.
W torach pomiarowych energii takie błędy szybko zamieniają się w niestabilne wskazania, które trudno później odróżnić od realnej zmiany sygnału. Dlatego zanim zamkniesz projekt, warto sprawdzić jeszcze kilka rzeczy typowych dla układów monitorujących.
Co sprawdzić przed montażem w układzie pomiarowym
W praktyce najbardziej opłaca się krótka checklista, a nie „wiara w poprawność schematu”. W projektach związanych z energią i fotowoltaiką zwracam uwagę przede wszystkim na to, czy tor pomiarowy będzie pracował stabilnie przez długi czas, a nie tylko poprawnie na stole laboratoryjnym.
- Czy zakres sygnału mieści się w zasilaniu układu i w referencji przetwornika ADC.
- Czy po przełączeniu kanału sygnał ma czas się ustalić, zanim zostanie odczytany.
- Czy przewody z czujników są na tyle krótkie, by nie zbierać nadmiarowych zakłóceń.
- Czy w pobliżu są źródła przepięć, ESD lub silnych impulsów od przetwornic i falowników.
- Czy zostawiłeś zapas kanałów na przyszłą rozbudowę, zamiast projektować wszystko na granicy możliwości.
W prostych projektach wolę mniejszy, pewniejszy multiplekser niż rozbudowany wariant, jeśli i tak nie wykorzystam wszystkich kanałów. W praktyce najlepiej działa rozwiązanie, które daje stabilny pomiar, jest łatwe w serwisie i nie wymusza kompromisów tam, gdzie nie przynoszą żadnej korzyści. Jeśli projekt dotyczy monitoringu energii, ta zasada zwykle przekłada się na mniej problemów w uruchomieniu i mniej niespodzianek po kilku miesiącach pracy.
