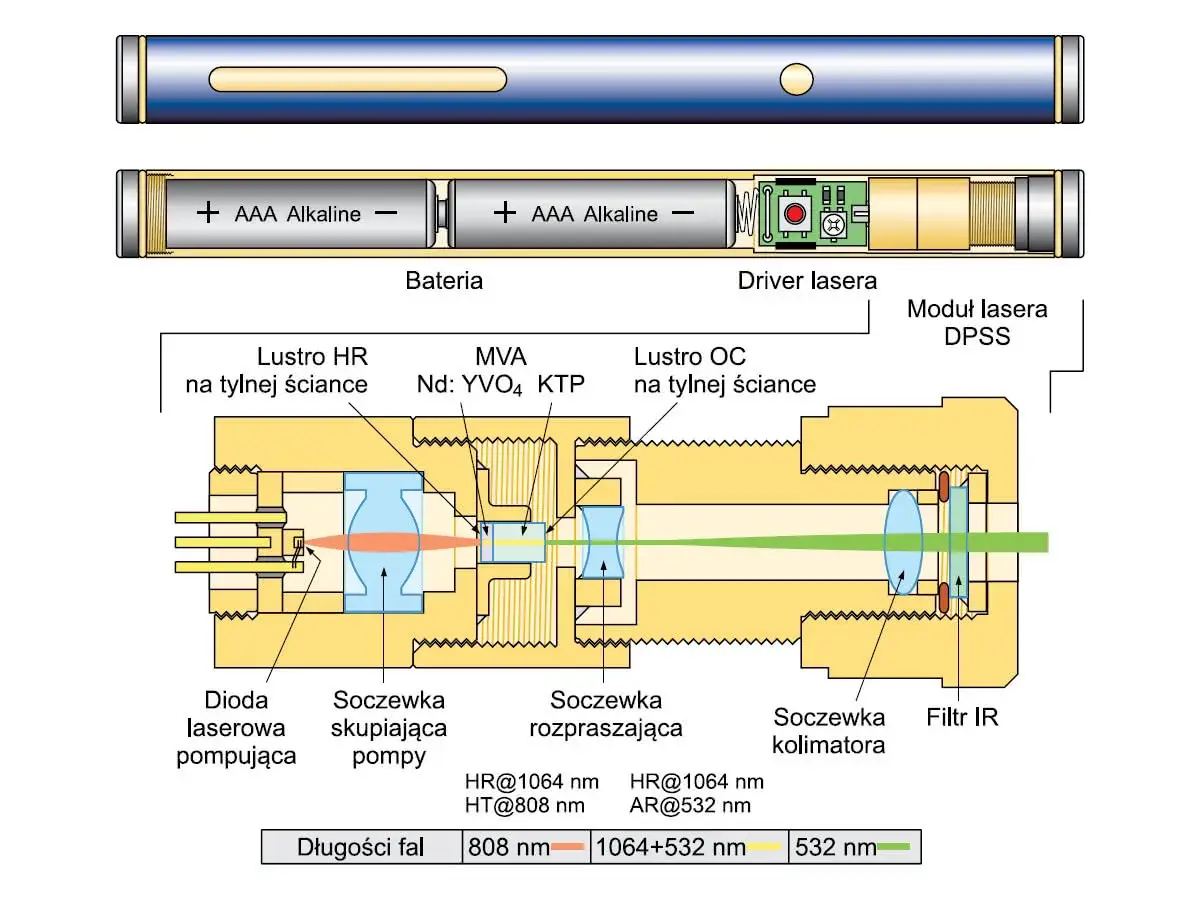

W elektronice jeden mały element potrafi zdecydować o sprawności całego układu, o jego odporności na przepięcia i o tym, ile energii ucieknie w ciepło. Ten tekst wyjaśnia, czym są diody, jak pracują w kierunku przewodzenia i zaporowym, czym różnią się najważniejsze odmiany oraz kiedy stosuję je w zasilaniu, zabezpieczeniach i fotowoltaice. Dorzucam też praktyczne wskazówki doboru, bo w tym temacie teoria szybko zderza się z rzeczywistymi stratami i temperaturą pracy.
Najważniejsze informacje, które pomagają szybko ocenić ten element
- To element półprzewodnikowy, który przewodzi prąd głównie w jedną stronę i blokuje przepływ w drugą.
- W praktyce liczą się przede wszystkim: spadek napięcia, dopuszczalny prąd, napięcie wsteczne i straty mocy.
- Prostownik krzemowy, Schottky, Zener, TVS i LED pełnią zupełnie różne funkcje, choć z zewnątrz bywają podobne.
- W instalacjach PV największe znaczenie mają bypassy, ochrona przed przepięciami i ograniczanie strat na torze zasilania.
- W układach bateryjnych i niskonapięciowych nawet ułamki wolta robią różnicę, bo przekładają się na ciepło i krótszy czas pracy.
Jak działają diody w układzie
Najprościej patrzę na ten element jak na zawór elektroniczny. Gdy na anodzie pojawia się wyższy potencjał niż na katodzie, złącze półprzewodnikowe zaczyna przewodzić. Gdy kierunek się odwraca, warstwa zaporowa rośnie i przepływ prądu staje się znikomy. To właśnie dlatego taki element tak dobrze nadaje się do prostowania, ochrony przed odwrotną polaryzacją i separowania gałęzi zasilania.
W krzemie przewodzenie zwykle zaczyna się w okolicy 0,6-0,7 V, ale to nie jest sztywna granica, tylko praktyczny punkt odniesienia. W realnym układzie spadek napięcia zależy od prądu, temperatury i budowy struktury. Dlatego przy większych prądach patrzę nie tylko na to, czy element przewodzi, ale też ile energii zamieni w ciepło. Przy 5 A dodatkowe 0,3 V oznacza już 1,5 W strat, a to w małej obudowie potrafi być różnicą między stabilną pracą a przegrzewaniem.
W szybkich przetwornicach dochodzi jeszcze zjawisko odzyskiwania wstecznego. Po odcięciu przewodzenia ładunek zgromadzony w strukturze musi się rozładować, więc element przez chwilę zachowuje się mniej idealnie, niż sugeruje prosty symbol na schemacie. Z tego powodu w układach impulsowych nie wybieram go wyłącznie na podstawie napięcia i prądu, ale również na podstawie szybkości przełączania. Gdy ten mechanizm jest już jasny, łatwiej zrozumieć, dlaczego nie każda odmiana nadaje się do tego samego zadania.
Najczęstsze odmiany i po czym je rozpoznaję
W praktyce różnice między odmianami są ważniejsze niż sama nazwa nadrukowana na obudowie. Jedna jest lepsza do prostowania, inna do tłumienia przepięć, a jeszcze inna do zamiany prądu na światło. Poniżej zestawiam najczęściej spotykane warianty tak, jak patrzę na nie przy doborze elementu do układu.
| Odmiana | Co robi | Mocna strona | Ograniczenie | Kiedy ma sens |
|---|---|---|---|---|
| Prostownicza krzemowa | Zamienia AC na DC albo odcina niechciany kierunek przepływu. | Dobra wytrzymałość i rozsądny koszt. | Wyraźniejszy spadek napięcia i większe straty niż w Schottky. | Klasyczne zasilacze, prostowniki sieciowe, układy ogólnego przeznaczenia. |
| Schottky | Przewodzi szybko i z mniejszym spadkiem napięcia. | Niskie straty i dobra praca w wyższej częstotliwości. | Większy prąd upływu i zwykle niższe dopuszczalne napięcie wsteczne. | Zasilanie niskonapięciowe, przetwornice impulsowe, ochrona przed odwrotną polaryzacją. |
| Zener | Pracuje w obszarze przebicia i stabilizuje napięcie. | Prosty sposób na ograniczenie napięcia lub stworzenie odniesienia. | Napięcie nie jest idealnie stałe, bo wpływa na nie dynamiczna impedancja i prąd. | Ograniczanie napięcia, prosta stabilizacja, referencje pomocnicze. |
| TVS | Tłumi krótkie przepięcia i odprowadza energię impulsu. | Bardzo szybka reakcja i skuteczna ochrona toru sygnałowego lub zasilania. | To element ochronny, nie źródło stabilnego napięcia roboczego. | Wejścia zewnętrzne, linie danych, przewody wychodzące poza obudowę, elektronika przy PV. |
| LED | Zamienia energię elektryczną na światło. | Wskaźniki, oświetlenie, sygnalizacja stanu. | Wymaga ograniczenia prądu i poprawnej polaryzacji. | Kontrolki, podświetlenie, lampy i moduły oświetleniowe. |
Texas Instruments zwraca uwagę, że elementy Zenera nie działają jak idealny „korek” napięciowy, bo w obszarze przebicia mają własną impedancję dynamiczną. To ważne rozróżnienie: jeśli ktoś oczekuje twardego ograniczenia bez odchyłek, zwykle rozczaruje się już na pierwszym pomiarze. Właśnie dlatego w zasilaniu częściej myślę kategoriami strat, temperatury i szybkości reakcji niż samą nazwą serii.
W praktyce najwięcej problemów zaczyna się wtedy, gdy ktoś wrzuca do jednego worka element do prostowania, ochrony i stabilizacji. To dobry moment, żeby zejść z teorii do konkretnych zastosowań, bo tam różnice naprawdę wychodzą na wierzch.
Gdzie spotykam je w zasilaniu i fotowoltaice
W zasilaczach najczęściej chodzi o prostowanie napięcia i ochronę przed odwrotnym podłączeniem. Jeśli urządzenie pracuje z akumulatorem, różnica między 0,7 V a 0,3 V spadku nie jest kosmetyczna. Przy większym prądzie zamienia się w wyraźne ciepło i skraca czas pracy na baterii. Dlatego w układach niskonapięciowych częściej wybieram Schottky albo układ idealnej diody z MOSFET-em niż klasyczny prostownik krzemowy.
W fotowoltaice najważniejszą rolę grają elementy bypass. W materiałach PVEducation są one opisywane jako układy podłączane równolegle do fragmentu ogniwa, ale w przeciwnej polaryzacji. Gdy część modułu jest zacieniona, bypass przejmuje prąd zamiast pozwalać zacienionemu fragmentowi grzać się wstecznie. To właśnie ogranicza hot-spoty i pomaga utrzymać uzysk całego modułu, zamiast karania całego stringu za jeden problematyczny fragment.
W instalacjach PV i przy elektronice zewnętrznej nie lekceważę też ochrony przeciwprzepięciowej. TVS sprawdza się tam, gdzie przewody wychodzą na zewnątrz albo gdzie przetwornica i sterownik mogą złapać impuls z długiego kabla. To nie jest element „na wszelki wypadek”, tylko realna ochrona przed zdarzeniami, które w polowych warunkach zdarzają się częściej, niż wielu osobom się wydaje.
Jeśli w jednym zdaniu mam podsumować ten obszar, to wygląda to tak: w energetyce i PV najlepszy rezultat daje nie sam element, tylko jego właściwe miejsce w torze zasilania. A skoro miejsce i funkcja są już jasne, pozostaje dobrać parametry bez wpadek.
Jak dobieram element do konkretnego układu
Przy doborze nie zaczynam od marketingowej nazwy z katalogu, tylko od kilku liczb. Najpierw sprawdzam napięcie wsteczne, potem prąd przewodzenia, następnie straty mocy i temperaturę złącza. Dopiero na końcu porównuję szczegóły, takie jak szybkość przełączania, prąd upływu czy typ obudowy. To podejście jest prostsze niż wygląda, a jednocześnie bardzo skuteczne.
- Napięcie wsteczne musi mieć zapas względem rzeczywistego napięcia w układzie, łącznie z przepięciami.
- Prąd przewodzenia powinien uwzględniać pracę ciągłą, a nie tylko chwilowy szczyt.
- Straty mocy trzeba policzyć, a nie zgadywać, bo nawet mały spadek napięcia przy dużym prądzie robi się gorący.
- Prąd upływu ma znaczenie w bateriach, podtrzymaniu zasilania i instalacjach PV, gdzie każdy mikroamper ma wpływ.
- Szybkość przełączania decyduje o tym, czy element nadaje się do pracy impulsowej, czy tylko do prostych zastosowań wolnych.
W praktyce stosuję prostą zasadę: Schottky wybieram tam, gdzie liczy się niski spadek napięcia i szybka praca; Zenera, gdy potrzebuję ograniczenia albo odniesienia napięcia; TVS, gdy chodzi o przepięcie; a klasyczny prostownik wtedy, gdy prostota i odporność są ważniejsze niż każda dziesiąta wolta. Jeśli projekt ma pracować długo z baterii albo z panelu, nawet 0,2 V różnicy potrafi zmienić bilans energetyczny bardziej niż drobna korekta programu sterującego.
To prowadzi już prosto do błędów, które widuję najczęściej, bo większość z nich wynika nie z braku wiedzy, tylko z pominięcia jednego parametru w złym momencie.
Błędy, które najczęściej psują efekt
Najczęstszy problem jest banalny: odwrócona polaryzacja. Pasek na obudowie zwykle wskazuje katodę, ale w pośpiechu łatwo to przeoczyć, zwłaszcza przy małych obudowach i słabym oznaczeniu na płytce. Drugi klasyk to zbyt mały zapas napięcia wstecznego. Układ działa na stole, a potem pada przy przepięciu od kabla, silnika albo dłuższej linii zasilającej.
Trzeci błąd dotyczy Zenera. Wielu osobom wydaje się, że to idealny stabilizator, który trzyma dokładnie jedno napięcie. W rzeczywistości napięcie klamrowania zależy od prądu i temperatury, więc bez rezystora lub właściwego układu sterującego można dostać wynik tylko pozornie poprawny. Czwarty problem to ignorowanie strat. Przy większym prądzie element, który wygląda na „mały i tani”, szybko zamienia się w grzałkę.
W układach impulsowych dochodzi jeszcze reverse recovery. Jeśli ktoś wstawi wolny element do szybkiej przetwornicy, dostaje dodatkowe straty, grzanie i czasem zakłócenia EMI. W praktyce to właśnie ten błąd potrafi zepsuć sprawność bardziej niż zła topologia na papierze. Piąty błąd widzę w fotowoltaice: źle zaprojektowana ochrona stringu albo brak sensownego bypassu. Jedna zacieniona część nie powinna obniżać pracy całego modułu, a jeśli obniża, to znaczy, że konstrukcja albo dobór są zrobione zbyt naiwnie.
Gdy uniknie się tych kilku potknięć, cały układ staje się przewidywalny. Zostaje już tylko ostatni, praktyczny filtr przed uruchomieniem.
Trzy kontrole, które robię przed zamknięciem projektu
- Sprawdzam kierunek montażu, bo odwrócona polaryzacja to najtańszy sposób na zniszczenie nawet dobrego projektu.
- Liczą się warunki pracy: temperatura otoczenia, prąd ciągły i czas pracy pod obciążeniem.
- W zasilaniu i PV patrzę na straty całego toru, a nie tylko na pojedynczy element z katalogu.
Jeśli mam zostawić jedną praktyczną myśl, to brzmi ona tak: w elektronice zwykle wygrywa nie najbardziej „mocna” odmiana, tylko ta najlepiej dopasowana do napięcia, prądu, temperatury i tempa przełączania. Właśnie dlatego ten niewielki element potrafi przesądzić o sprawności zasilacza, bezpieczeństwie instalacji PV i trwałości całego urządzenia.
