Termopady w elektronice to prosty sposób na przeniesienie ciepła z układu do radiatora tam, gdzie pasta termiczna nie wystarcza albo zwyczajnie nie ma jak się dobrze rozłożyć. W tym tekście pokazuję, jak działają takie podkładki, kiedy mają sens, jak dobrać grubość i przewodność oraz jak uniknąć błędów przy montażu.
Najważniejsze rzeczy, które warto wiedzieć przed zakupem
- Najważniejsza nie jest sama liczba W/mK, tylko dopasowanie grubości do szczeliny po skręceniu.
- Miękka, przewodząca przekładka najlepiej sprawdza się tam, gdzie radiator nie przylega idealnie do elementu.
- W sprzęcie użytkowym i zasilaniu spotyka się je m.in. przy VRM, pamięciach, SSD, LED-ach, zasilaczach i falownikach PV.
- Zbyt gruby element potrafi pogorszyć docisk, a zbyt cienki nie wypełni szczeliny i zostawi warstwę powietrza.
- Powierzchnie trzeba odtłuścić, a przy montażu nie należy mieszać kilku warstw na chybił trafił.
- Jeśli szczelina jest nieregularna albo bardzo duża, czasem lepszy będzie gap filler niż klasyczna podkładka.
Kiedy podkładka termiczna ma większy sens niż pasta
Ja patrzę na ten element jak na wypełniacz geometrii chłodzenia. Jeśli radiator, osłona albo metalowa obudowa nie przylega idealnie do układu, to między nimi zostaje powietrze, a ono przewodzi ciepło bardzo słabo. Właśnie wtedy miękka, przewodząca przekładka robi realną różnicę, bo zastępuje powietrze materiałem, który oddaje ciepło znacznie skuteczniej i jednocześnie często izoluje elektrycznie.
To dlatego takie rozwiązanie spotyka się nie tylko w laptopach czy kartach graficznych, ale też w zasilaczach, układach LED, sterownikach mocy, ładowarkach, magazynach energii i falownikach fotowoltaicznych. W tych urządzeniach temperatura wpływa bezpośrednio na trwałość tranzystorów, kondensatorów i całego układu sterowania. Jeśli chłodzenie nie jest stabilne, elektronika szybciej traci wydajność, a czasem zaczyna się po prostu dusić termicznie.
W praktyce to rozwiązanie wybiera się wtedy, gdy priorytetem jest wypełnienie szczeliny, prosty montaż i powtarzalność. Pasta bywa lepsza przy bardzo cienkiej warstwie i idealnie płaskim styku, ale tam, gdzie są nierówności, śruby, dystanse i różna wysokość komponentów, przewodząca podkładka zwykle wygrywa użytecznością. To prowadzi do pytania, jak ona faktycznie działa w środku, a nie tylko na opakowaniu.
Jak działa wypełnianie szczeliny i dlaczego powietrze szkodzi
Mechanizm jest prosty: ciepło ucieka z gorącego elementu do chłodniejszego radiatora tylko wtedy, gdy między nimi istnieje możliwie dobry kontakt. W realnym urządzeniu ten kontakt prawie nigdy nie jest idealny, bo powierzchnie mają mikronierówności, różną wysokość i minimalne odchyłki montażowe. Podkładka termiczna wypełnia te luki i tworzy spójny most cieplny.
Najważniejszy parametr to przewodność cieplna, wyrażana w W/mK. To skrót od watów na metr i kelwin i pokazuje, jak łatwo materiał przekazuje energię cieplną. Sama wartość nie wystarcza jednak do oceny jakości, bo materiał może mieć świetny wynik laboratoryjny, ale jeśli jest za twardy albo za gruby, w praktyce przeniesie mniej ciepła niż skromniejszy, ale lepiej dopasowany odpowiednik.
W dobrze dobranym rozwiązaniu liczą się też dwa inne czynniki. Po pierwsze podatność na ściskanie, czyli to, czy materiał po skręceniu wypełnia szczelinę bez nadmiernego nacisku na płytkę i elementy. Po drugie izolacja elektryczna, bo wiele takich przekładek pracuje bezpośrednio przy tranzystorach, metalowych osłonach albo radiatorach połączonych z innymi częściami układu. W praktyce chodzi więc nie tylko o odprowadzenie ciepła, ale też o bezpieczeństwo montażu.
Gdy rozumie się ten mechanizm, łatwiej dobrać właściwy wariant. I właśnie tutaj najczęściej popełnia się największe błędy, dlatego kolejny krok to już konkretne parametry i dobór pod zastosowanie.
Jak dobrać grubość i przewodność bez zgadywania
Przy doborze nie zaczynam od najwyższego wyniku W/mK, tylko od pomiaru szczeliny po złożeniu układu. To ważne, bo pad musi pracować po kompresji, a nie jako luźna wkładka. Jeśli jest za cienki, zostanie powietrze. Jeśli jest za gruby, podniesie radiator, zmieni docisk i czasem pogorszy kontakt z innymi punktami chłodzenia.
| Parametr | Co oznacza w praktyce | Na co patrzeć przy wyborze |
|---|---|---|
| Grubość | Decyduje, czy materiał wypełni szczelinę po skręceniu | Wiele zastosowań mieści się w zakresie 0,5-2,0 mm, większe szczeliny często wymagają 2-3 mm lub innego materiału |
| Przewodność cieplna | Pokazuje, jak łatwo materiał przekazuje ciepło | W sprzęcie konsumenckim często spotkasz okolice 1,5-6 W/mK, a w mocniejszych rozwiązaniach więcej |
| Twardość i miękkość | Wpływa na to, czy materiał dobrze dopasuje się do nierówności | Miększe wersje lepiej wypełniają luki, twardsze łatwiej montować i wycinać |
| Izolacja elektryczna | Chroni przed zwarciem, gdy materiał dotyka radiatora lub PCB | Jest szczególnie ważna przy elementach mocy i metalowych obudowach |
| Skład | Silicone, acrylic albo wersja bez silikonu | Bezsilikonowe warianty wybiera się tam, gdzie silikon mógłby przeszkadzać, np. przy części optycznej lub specjalistycznym montażu |
Jeśli mam podać prostą regułę, to wygląda ona tak: cienkie i równe styki lubią cieńsze rozwiązania, większe i bardziej nierówne szczeliny potrzebują bardziej miękkiej podkładki albo gap fillera. W popularnych zastosowaniach spotyka się grubości 0,2-0,25 mm przy bardzo cienkich konstrukcjach, 0,5-2,0 mm w większości elektroniki użytkowej oraz 3 mm i więcej tam, gdzie dystans jest po prostu większy. To nie jest jednak wyścig na liczbę z opakowania. W praktyce lepiej działa dobrze dobrane 2 W/mK niż źle dobrane 8 W/mK.
Warto też pamiętać o docisku. Podkładka termiczna ma się lekko sprasować, ale nie może być ściskana na siłę do granic mechaniki obudowy. Zbyt duży nacisk bywa tak samo zły jak zbyt mały, bo może wygiąć PCB, osłabić styki albo wprowadzić naprężenia w całym układzie. Skoro parametry są już jasne, łatwo zobaczyć, gdzie taki materiał daje największy efekt.
Gdzie sprawdzają się najlepiej w sprzęcie użytkowym i energetyce

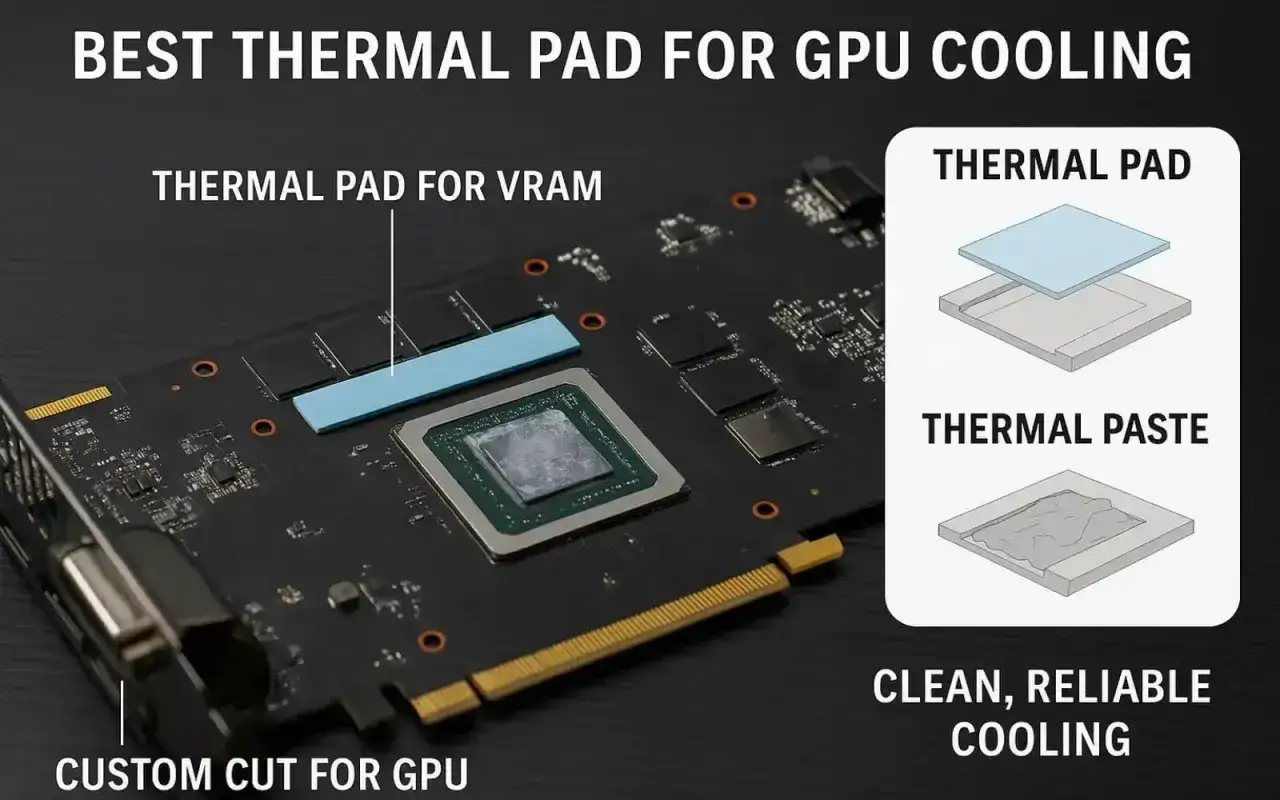

Najczęściej widzę je tam, gdzie elektronika pracuje cicho, ale intensywnie się grzeje. W laptopach i komputerach chodzi o sekcje zasilania, pamięci, dyski SSD i elementy wokół GPU. W monitorach, dekoderach i routerach często są używane do przenoszenia ciepła z układów sterujących do metalowych elementów chassis. W urządzeniach LED odpowiadają za stabilizację temperatury diod i driverów, a to bezpośrednio wpływa na żywotność całej oprawy.
W energetyce i automatyce zakres zastosowań jest jeszcze ciekawszy. W falownikach PV, sterownikach ładowania, zasilaczach buforowych czy magazynach energii termiczne przekładki pomagają odprowadzać ciepło z tranzystorów mocy, przetwornic i modułów sterujących. Tu nie chodzi wyłącznie o komfort pracy. Niższa temperatura oznacza zwykle mniejszy spadek sprawności, wolniejsze starzenie komponentów i mniej sytuacji, w których zabezpieczenia termiczne przycinają wydajność urządzenia.
Ja traktuję to jako element, który często jest niedoceniany podczas projektowania i serwisu. Jeśli chłodzenie całego układu jest zbudowane dobrze, kilka stopni mniej potrafi wydłużyć życie sprzętu. Jeśli jest zbudowane źle, sama wymiana przekładki nie uratuje systemu, ale może wyraźnie poprawić jego rezerwę termiczną. Z tego powodu sposób montażu ma równie duże znaczenie jak sam wybór materiału.
Jak zamontować i wymienić bez typowych błędów
Przy montażu zawsze zaczynam od czystej, suchej powierzchni. Kurz, ślad po starej podkładce albo tłusty film po palcach wystarczą, żeby pogorszyć kontakt cieplny. Zwykle wystarcza alkohol izopropylowy i niestrzępiąca się ściereczka, a przy starym sprzęcie warto poświęcić chwilę na dokładne usunięcie resztek kleju lub utlenionych nalotów. To nudny etap, ale właśnie on robi różnicę.
- Zmierz odległość między elementem a radiatorem po złożeniu lub przynajmniej oceń ją po starej podkładce, jeśli jest jeszcze w dobrym stanie.
- Dobierz jedną odpowiednią warstwę zamiast układać kilka cienkich „na raty”.
- Usuń folie ochronne dopiero przed finalnym montażem, żeby nie zabrudzić powierzchni.
- Dokręcaj śruby równomiernie, najlepiej krzyżowo, żeby nacisk rozkładał się symetrycznie.
- Po pierwszym uruchomieniu sprawdź temperatury pod obciążeniem, bo czasem dopiero wtedy widać, czy docisk jest wystarczający.
Najczęstsze błędy są dość powtarzalne. Pierwszy to dobór za grubej podkładki, która unosi radiator i zmienia całą geometrię chłodzenia. Drugi to zostawienie starego, spłaszczonego materiału, który stracił sprężystość i nie wypełnia już szczeliny tak jak wcześniej. Trzeci to zbyt mały format wycinanego fragmentu, przez co część gorącego elementu w ogóle nie ma kontaktu z powierzchnią chłodzącą.
Jeśli urządzenie pracuje przy wysokiej mocy, nie warto oszczędzać na jakości i dopasowaniu. W serwisie bardzo często widzę, że problem nie leży w samym radiatorze, tylko w tym, co dzieje się pomiędzy nim a źródłem ciepła. To naturalnie prowadzi do pytania, kiedy lepiej wybrać inną technologię niż klasyczną podkładkę.
Co wybrać zamiast nich w zależności od zadania

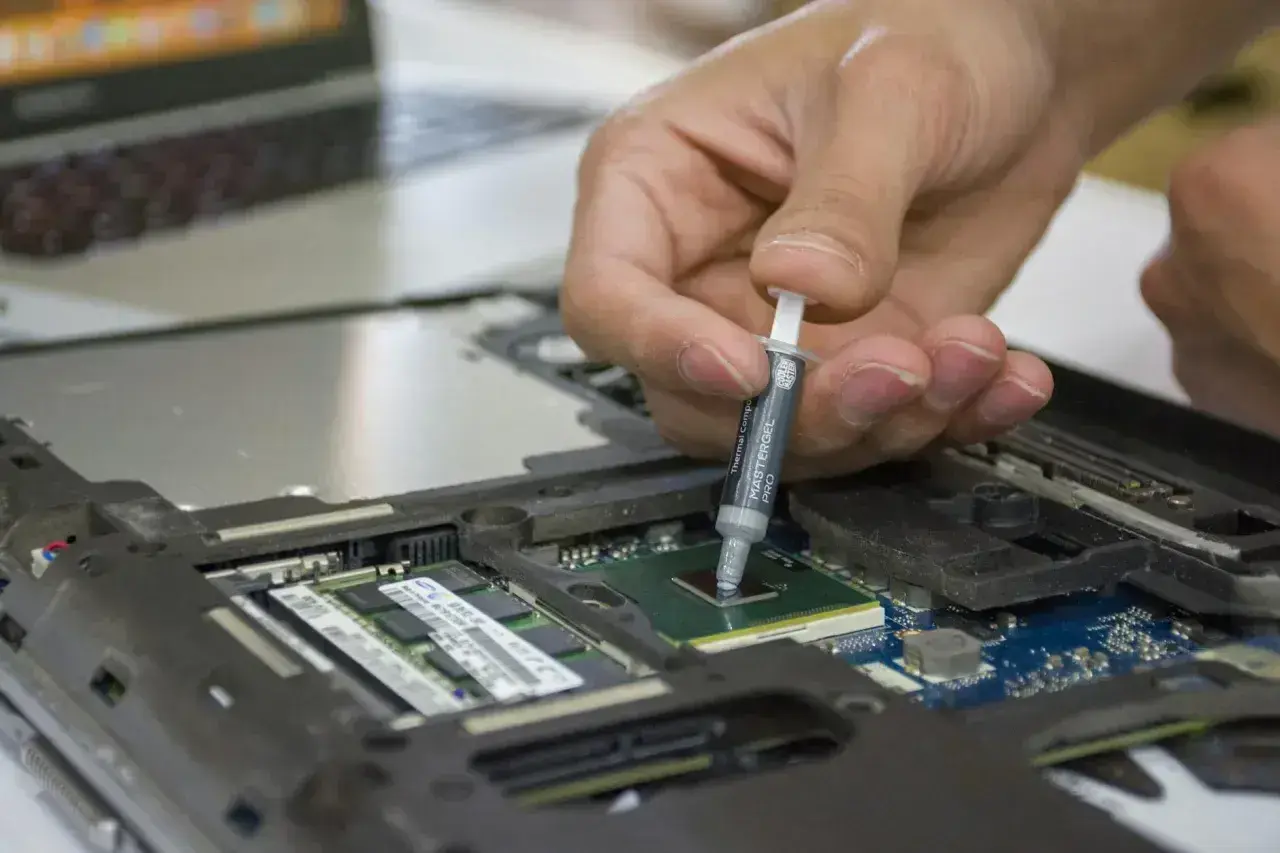

Nie każda szczelina wymaga tego samego rozwiązania. Gdy powierzchnie są bardzo równe i odstęp jest minimalny, pasta termiczna bywa lepsza, bo tworzy cienką warstwę o bardzo małej grubości. Gdy szczelina jest nieregularna, zmienna albo większa, przewodząca podkładka albo gap filler dają po prostu większą przewidywalność. W produkcji seryjnej dochodzą jeszcze materiały klejące i żelowe, które upraszczają montaż, ale odbierają serwisowalność.
| Rozwiązanie | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Podkładka termiczna | Gdy trzeba wypełnić szczelinę i uprościć montaż | Łatwa aplikacja, izolacja elektryczna, dobra powtarzalność | Wymaga poprawnego doboru grubości i docisku |
| Pasta termiczna | Przy bardzo małej szczelinie i płaskich powierzchniach | Cienka warstwa, niska rezystancja cieplna | Nie wypełnia większych luk, bywa trudniejsza w serwisie |
| Gap filler | Przy większych, nieregularnych przestrzeniach i produkcji seryjnej | Świetne dopasowanie do nierówności, mały stres montażowy | Zazwyczaj droższy i bardziej „produkcyjny” niż prosty serwis |
| Taśma termoprzewodząca | Gdy oprócz chłodzenia potrzebne jest też trwałe łączenie | Ułatwia montaż, eliminuje dodatkowe mocowanie | Mniej wygodna przy późniejszej wymianie i demontażu |
W praktyce wybór jest mniej romantyczny, niż sugerują katalogi. Jeśli mam do czynienia z laptopem, modułem LED czy falownikiem, najpierw pytam, czy ważniejsza jest serwisowalność, odporność na wibracje, czy maksymalne wypełnienie szczeliny. Dopiero potem dobieram materiał. Czasem lepsza będzie miękka podkładka, czasem twardsza wersja o wyższej przewodności, a czasem zupełnie inny materiał. Ważne, żeby nie wybierać „najmocniejszego” tylko dlatego, że brzmi najlepiej na pudełku.
Co realnie zmienia dobrze dobrany element w urządzeniu pod obciążeniem
Największa korzyść jest zwykle bardzo praktyczna: niższa i stabilniejsza temperatura w miejscach, które wcześniej grzały się nierówno. To przekłada się na mniejszy throttling, cichszą pracę wentylatorów, wolniejsze starzenie komponentów i mniej awarii wynikających z przegrzewania. W sprzęcie energetycznym oznacza to po prostu większy margines bezpieczeństwa, a w elektronice użytkowej lepszy komfort pracy i mniej przypadkowych spadków wydajności.
Jeśli miałbym zostawić jedną zasadę, byłaby taka: nie poluj na najwyższe W/mK, tylko na najlepsze dopasowanie do szczeliny, docisku i warunków pracy. Dobrze dobrana podkładka termiczna często daje więcej niż spektakularny, ale źle dobrany „high performance” materiał. I właśnie dlatego przy zakupie warto patrzeć nie tylko na specyfikację, ale też na realną konstrukcję urządzenia, bo to ona decyduje, czy chłodzenie zadziała tak, jak powinno.
