Fale radiowe są podstawą łączności bezprzewodowej, ale ich rola jest dużo szersza niż samo radio czy telefon. W elektronice decydują o zasięgu, jakości odbioru, odporności na zakłócenia i tym, czy urządzenia potrafią się ze sobą „dogadać” bez kabla. Poniżej wyjaśniam, jak działają, od czego zależą ich właściwości i co z tego wynika w praktyce, także w domu oraz przy instalacjach energetycznych.
Najważniejsze informacje w skrócie
- Radiofale to część widma elektromagnetycznego i w próżni poruszają się z prędkością światła.
- O ich zachowaniu decydują przede wszystkim częstotliwość, długość fali, amplituda, faza i polaryzacja.
- Niższe częstotliwości zwykle lepiej omijają przeszkody, a wyższe dają większą pojemność transmisji i mniejsze anteny.
- Anteny działają najlepiej wtedy, gdy są dopasowane do długości fali i ustawione zgodnie z polaryzacją sygnału.
- W praktyce największe problemy wynikają nie z samej emisji, tylko z zakłóceń, ekranowania i błędnego montażu.
Czym są fale radiowe i skąd się biorą
Najprościej mówiąc, to fala elektromagnetyczna, czyli sprzężone ze sobą zmiany pola elektrycznego i magnetycznego, które rozchodzą się w przestrzeni. Powstają wtedy, gdy ładunki elektryczne poruszają się z przyspieszeniem, na przykład w przewodniku anteny zasilanej sygnałem zmiennym. Nie trzeba do tego ani kabla, ani ośrodka materialnego, dlatego radio może działać w powietrzu, w próżni i przez wiele przegród budowlanych.
Jak powstają w nadajniku
W nadajniku generator wytwarza sygnał o określonej częstotliwości, a antena zamienia energię elektryczną na promieniowanie elektromagnetyczne. Jeśli częstotliwość jest stabilna, a układ dobrze dopasowany, emisja jest efektywna i sygnał trafia tam, gdzie powinien. W praktyce liczy się nie tylko sama moc, ale też sposób jej przekazania do anteny.
Dlaczego nie potrzebują medium
To ważna różnica względem dźwięku. Dźwięk potrzebuje powietrza, wody albo innego ośrodka, natomiast radiofale nie. W próżni rozchodzą się z prędkością światła, a w materiałach ich prędkość i zachowanie mogą się zmieniać, co ma znaczenie przy projektowaniu toru radiowego, ekranowania i anten. Z tego właśnie wynika, że łączność bezprzewodowa nie jest „magiczna” - opiera się na precyzyjnej fizyce.
Skoro wiadomo już, czym są i jak powstają, trzeba zobaczyć, co naprawdę decyduje o tym, czy sygnał będzie silny, czysty i użyteczny.
Co decyduje o ich zachowaniu w przestrzeni
Tu zaczyna się praktyka. Dwa sygnały o tej samej mocy mogą zachowywać się zupełnie inaczej, jeśli różnią się częstotliwością, polaryzacją albo środowiskiem propagacji. Właśnie dlatego jedna sieć działa dobrze przez ścianę, a inna znika po przejściu do sąsiedniego pokoju.
| Cecha | Niższe częstotliwości | Wyższe częstotliwości |
|---|---|---|
| Zasięg | Zwykle większy, szczególnie w trudnym terenie | Zwykle mniejszy, bardziej zależny od przeszkód |
| Przenikanie przez ściany | Zazwyczaj lepsze | Często gorsze, zwłaszcza przy grubych przegrodach |
| Rozmiar anteny | Większy | Mniejszy |
| Pojemność transmisji | Zwykle niższa | Zwykle wyższa |
| Wrażliwość na przeszkody | Mniejsza | Większa |

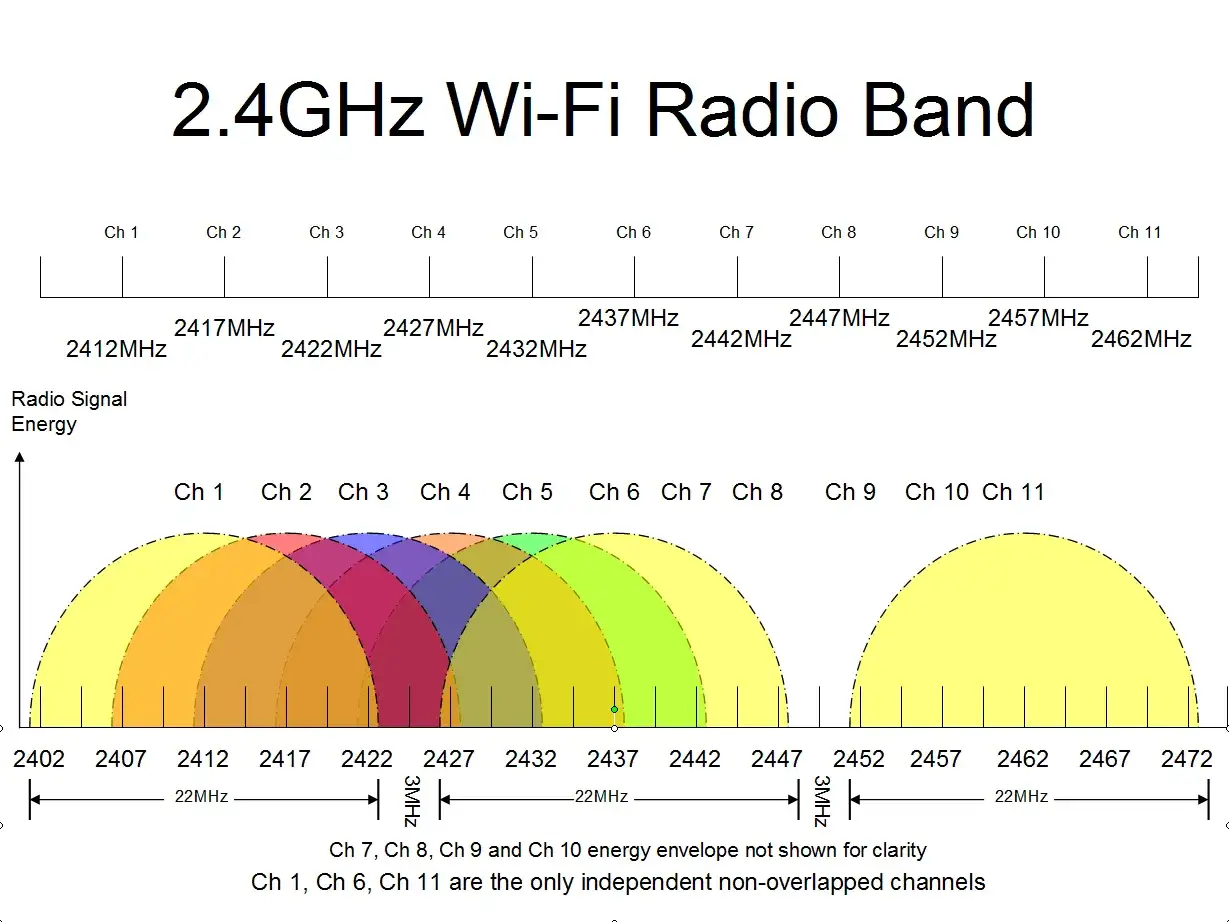

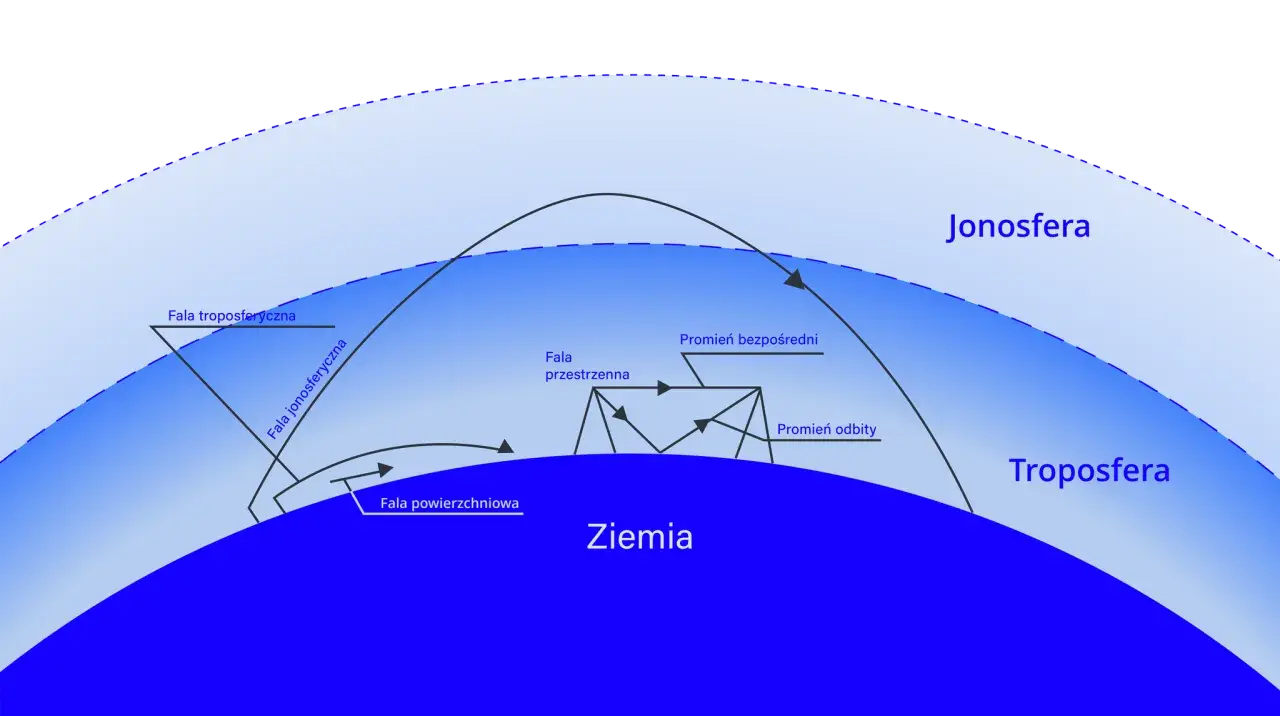

Do tego dochodzą zjawiska, które w praktyce robią największą różnicę: tłumienie, czyli osłabienie sygnału na drodze propagacji, odbicia od metalu i ścian, ugięcie na krawędziach oraz interferencja, gdy kilka kopii tej samej fali nakłada się na siebie. W domu objawia się to bardzo prosto: jedno ustawienie routera działa, a przesunięcie go o metr daje lepszy albo gorszy efekt.
Warto też pamiętać o polaryzacji. Jeśli nadajnik i odbiornik „patrzą” na siebie inaczej ułożonym polem elektrycznym, straty rosną. Dlatego antena pionowa nie zawsze zachowuje się tak samo jak pozioma, nawet jeśli pracują na tej samej częstotliwości.
Te różnice prowadzą bezpośrednio do kolejnego tematu: anteny. Bez nich radiofalowy sygnał byłby tylko teorią, a nie działającym systemem.
Jak antena zamienia energię na użyteczny sygnał
Ja patrzę na antenę jak na element dopasowujący fizykę do konkretnego zadania. Nie „zbiera” ona wszystkiego jednakowo, tylko najlepiej współpracuje z falą o określonej długości i polaryzacji. Dlatego w radiotechnice tak często mówi się o rezonansie, dopasowaniu impedancji i geometrii promiennika.
Dopasowanie do długości fali
Jeżeli antena ma rozmiar zbliżony do ułamka długości fali, zwykle pracuje znacznie lepiej. Klasyczny przykład to półfalowy dipol albo ćwierćfalowy promiennik. Zbyt krótka antena może odbierać słabo, a zbyt długa nie wykorzysta energii efektywnie. To nie jest detal, tylko jedna z głównych przyczyn problemów z zasięgiem.
Polaryzacja i kierunek
W praktyce ważny jest też kierunek promieniowania. Niektóre anteny są dookólne, inne mają węższą charakterystykę i „widzą” głównie w jednym kierunku. Zyskujesz wtedy więcej energii tam, gdzie naprawdę jest potrzebna, ale tracisz elastyczność. To dobry kompromis przy łączach punkt-punkt, gorszy przy ruchomych urządzeniach.
Przeczytaj również: Najlepsze żarówki z czujnikiem - oszczędzaj energię i czas
Zysk anteny nie oznacza cudów
Zysk anteny nie tworzy energii z niczego. On po prostu koncentruje ją w określonym kierunku. Z tego powodu antena o wyższym zysku może poprawić łączność, ale tylko wtedy, gdy jest poprawnie ustawiona i nie zasłaniają jej metalowe elementy, ściany albo konstrukcje dachu. W przeciwnym razie teoretyczna przewaga znika bardzo szybko.
- Jeśli sygnał ma pokonać kilka przegód, ważniejsze od samej mocy bywa ustawienie anteny.
- Jeśli urządzenie jest ruchome, przewagę ma rozwiązanie bardziej odporne na zmianę polaryzacji.
- Jeśli instalacja jest stacjonarna, sens ma antena kierunkowa i lepsze dopasowanie toru.
Gdy antena jest już dobrana poprawnie, trzeba jeszcze sprawić, by sygnał niósł konkretną informację. I właśnie tu wchodzi modulacja.
Modulacja pozwala przesłać informację, nie tylko nośną
Sama fala nośna niewiele mówi odbiornikowi. Trzeba nałożyć na nią informację, czyli zmienić jeden z parametrów w kontrolowany sposób. Właśnie temu służy modulacja. Dzięki niej można przenieść głos, obraz, dane z czujnika albo polecenie sterujące.
| Rodzaj modulacji | Co się zmienia | Co daje w praktyce |
|---|---|---|
| AM | Amplituda nośnej | Prosty odbiór, ale większa podatność na zakłócenia |
| FM | Częstotliwość nośnej | Lepsza odporność na szum, szersze pasmo zajmowane przez transmisję |
| Modulacja cyfrowa | Najczęściej faza, amplituda albo częstotliwość w układach kombinowanych | Większa efektywność przesyłu danych, ale wyższe wymagania wobec jakości sygnału |
W nowoczesnych systemach elektronicznych często stosuje się modulacje cyfrowe, bo pozwalają upchnąć więcej danych w tym samym paśmie. Tyle że to nie jest darmowy zysk. Im bardziej złożony system, tym większe wymagania wobec stosunku sygnału do szumu, stabilności zegara i jakości toru radiowego. Dlatego w praktyce „szybsze” rozwiązanie bywa bardziej wrażliwe na błędy niż starsze, prostsze układy.
To dobrze widać w systemach domowych i energetycznych, gdzie łączność bezprzewodowa ma działać latami bez ręcznej obsługi.
Gdzie spotkasz je w elektronice i energetyce domowej
Radiofale są wszędzie tam, gdzie trzeba przesłać dane albo sterować urządzeniem bez przewodu. W domu spotkasz je w radiu, Wi-Fi, Bluetooth, sieciach komórkowych i pilotach sterujących. W elektronice użytkowej to już standard, nie ciekawostka.
W instalacjach fotowoltaicznych ich znaczenie rośnie z roku na rok. Falowniki wysyłają dane do aplikacji, liczniki komunikują się z systemami odczytu, a część czujników i bramek wykorzystuje łączność bezprzewodową do monitorowania pracy całego układu. To wygodne, ale tylko wtedy, gdy warunki instalacyjne nie psują sygnału.
- Falownik może generować zakłócenia, jeśli ma słabą filtrację lub jest źle podłączony.
- Metalowa konstrukcja dachu potrafi osłabić zasięg modułu komunikacyjnego bardziej niż sama odległość.
- Grube przewody zasilające i pętle kablowe mogą wprowadzać szum, który odbiornik odczytuje jako problem z łącznością.
- System monitoringu działa lepiej, gdy urządzenia są rozlokowane z myślą o propagacji, a nie tylko o estetyce montażu.
Z mojego doświadczenia najczęstszy błąd polega na tym, że całą winę zwala się na operatora, router albo moduł komunikacyjny. Tymczasem problem leży po stronie geometrii, ekranowania albo zakłóceń przewodzonych. W systemach energetycznych to szczególnie istotne, bo elektronika mocy i łączność bezprzewodowa pracują bardzo blisko siebie.
Skoro wiadomo już, gdzie te zjawiska mają znaczenie, warto przejść do tego, jak ograniczać problemy, zanim zaczną kosztować czas i nerwy.
Jak ograniczyć zakłócenia i uniknąć błędów przy projektowaniu
Tu nie potrzeba cudownych trików, tylko kilku dobrych nawyków. Wiele problemów znika jeszcze przed pierwszym uruchomieniem, jeśli od początku uwzględni się miejsce anteny, trasę kabli i otoczenie elektromagnetyczne. W praktyce to często daje więcej niż kupno mocniejszego sprzętu.
- Montuj antenę możliwie daleko od przewodów dużej mocy, falowników i metalowych obudów.
- Sprawdzaj polaryzację anten po obu stronach połączenia, zwłaszcza przy urządzeniach stacjonarnych.
- Unikaj zbędnych pętli kablowych i stosuj ekranowane przewody tam, gdzie środowisko jest „brudne” elektromagnetycznie.
- Jeśli pojawia się szum albo zanik sygnału, sięgnij po filtry, ferrytowe rdzenie i lepsze prowadzenie masy.
- Testuj instalację w realnym miejscu pracy, bo pomiary na stole nie pokażą wpływu ścian, konstrukcji i odbić.
Nie warto też zakładać, że większa moc nadajnika rozwiąże wszystko. Czasem wystarczy zmiana położenia anteny o kilkadziesiąt centymetrów, a czasem potrzebny jest lepszy filtr albo inny standard komunikacji. W radiotechnice liczy się całość toru, nie jeden parametr wyrwany z kontekstu.
Co najbardziej poprawia jakość łączności w praktyce
Jeśli mam wskazać jedną rzecz, która najczęściej robi największą różnicę, to jest nią poprawne dopasowanie całego układu: anteny, częstotliwości, miejsca montażu i otoczenia. Sama specyfikacja urządzenia mówi mniej niż to, jak urządzenie zachowuje się po zamontowaniu. Właśnie dlatego przy bezprzewodowej łączności lepiej myśleć jak inżynier niż jak ktoś, kto liczy wyłącznie na „mocniejszy sygnał”.
- Jeżeli sygnał musi przejść przez grube ściany, najpierw zmień lokalizację sprzętu, dopiero potem rozważ mocniejsze rozwiązanie.
- Jeżeli problem pojawia się przy falowniku PV, sprawdź prowadzenie przewodów, ekranowanie i jakość uziemienia.
- Jeżeli łączność ma działać stabilnie przez lata, wybierz prostszy, odporniejszy system zamiast najbardziej efektownego na papierze.
W praktyce najbardziej opłaca się zaczynać od fizyki: gdzie jest nadajnik, jak wygląda droga sygnału i co może go osłabić. Gdy te trzy rzeczy są dobrze ustawione, elektronika zwykle działa spokojnie i przewidywalnie, a to właśnie od niej najbardziej zależy komfort użytkowania.
