W elektronice lutowanie jest jednocześnie prostą techniką i jednym z miejsc, gdzie najłatwiej popełnić kosztowny błąd. Dobra spoina decyduje o tym, czy układ będzie działał stabilnie, czy zacznie przerywać, grzać się albo korodować po kilku tygodniach. Poniżej pokazuję, jak przygotować stanowisko, dobrać grot i topnik, wykonać poprawne połączenie oraz ocenić, kiedy naprawa ma sens, a kiedy lepiej wymienić element lub zlecić pracę serwisowi.
Najważniejsze zasady, które od razu poprawiają jakość połączeń
- Czysta powierzchnia i świeży topnik są ważniejsze niż dokładanie większej ilości stopu.
- Temperaturę dobieram do stopu i masy elementu, a nie „na oko”.
- Podgrzewam jednocześnie pad i wyprowadzenie, dopiero potem podaję spoiwo.
- Nie ruszam elementu w czasie stygnięcia, bo wtedy powstają zimne połączenia.
- W urządzeniach elektronicznych odciążenie mechaniczne jest tak samo ważne jak sama spoina.
- Po pracy sprawdzam i czyszczę miejsce naprawy, zwłaszcza w sprzęcie narażonym na wilgoć i pył.
Co naprawdę tworzy trwałą spoinę w elektronice
W praktyce nie chodzi o „doklejenie cyny”, tylko o to, by stop dobrze zwilżył pad i wyprowadzenie. Jeśli powierzchnia jest czysta, temperatura odpowiednia, a grot dotyka obu elementów naraz, spoiwo rozpływa się w cienki, gładki menisk zamiast tworzyć kulkę. W starszych stopach z ołowiem topnienie zaczyna się zwykle przy 183°C, a w popularnych stopach bezołowiowych bliżej 217-221°C, dlatego przy nowszej elektronice często trzeba trochę więcej energii i lepszej kontroli czasu grzania.
W serwisie urządzeń energetycznych i automatyki domowej to widać szczególnie wyraźnie: płytka sterownika, czujnik, moduł komunikacji czy mały zasilacz impulsowy zwykle nie wybaczają ani brudu, ani przegrzania. Ja patrzę tu przede wszystkim na trzy rzeczy: czystość, temperaturę i odciążenie mechaniczne przewodu albo elementu. To właśnie one bardziej niż sama ilość stopu decydują o trwałości naprawy.
Skoro wiadomo już, co tworzy dobrą spoinę, przechodzę do rzeczy praktycznych: stanowiska, które ułatwia pracę, zamiast ją utrudniać.
Jak przygotować stanowisko i dobrać materiały
Najwięcej czasu oszczędza nie sam grot, tylko sensownie dobrany zestaw. Przy drobnej elektronice pracuję zwykle na stacji z regulacją temperatury, bo stabilne grzanie daje większą powtarzalność niż prosta lutownica bez kontroli.
| Element | Co wybrać | Dlaczego to działa |
|---|---|---|
| Stacja lutownicza | 40-60 W z regulacją temperatury | Łatwiej utrzymać stałe grzanie i nie przegrzać laminatu. |
| Grot | Dłutowy do większości prac, stożkowy tylko do bardzo drobnych miejsc | Dłutowy lepiej przekazuje ciepło i szybciej robi robotę na padach oraz przewodach. |
| Drut spoiwa | 0,5-0,8 mm do SMD, 0,8-1,0 mm do przewlekanych elementów i przewodów | Łatwiej dozować ilość materiału i uniknąć mostków. |
| Topnik | No-clean albo kalafoniowy do elektroniki | Poprawia zwilżanie i zmniejsza ryzyko zimnych połączeń. |
| Plecionka lub odsysacz | Do korekty nadmiaru stopu | Pomaga przy mostkach, poprawkach i usuwaniu starej cyny. |

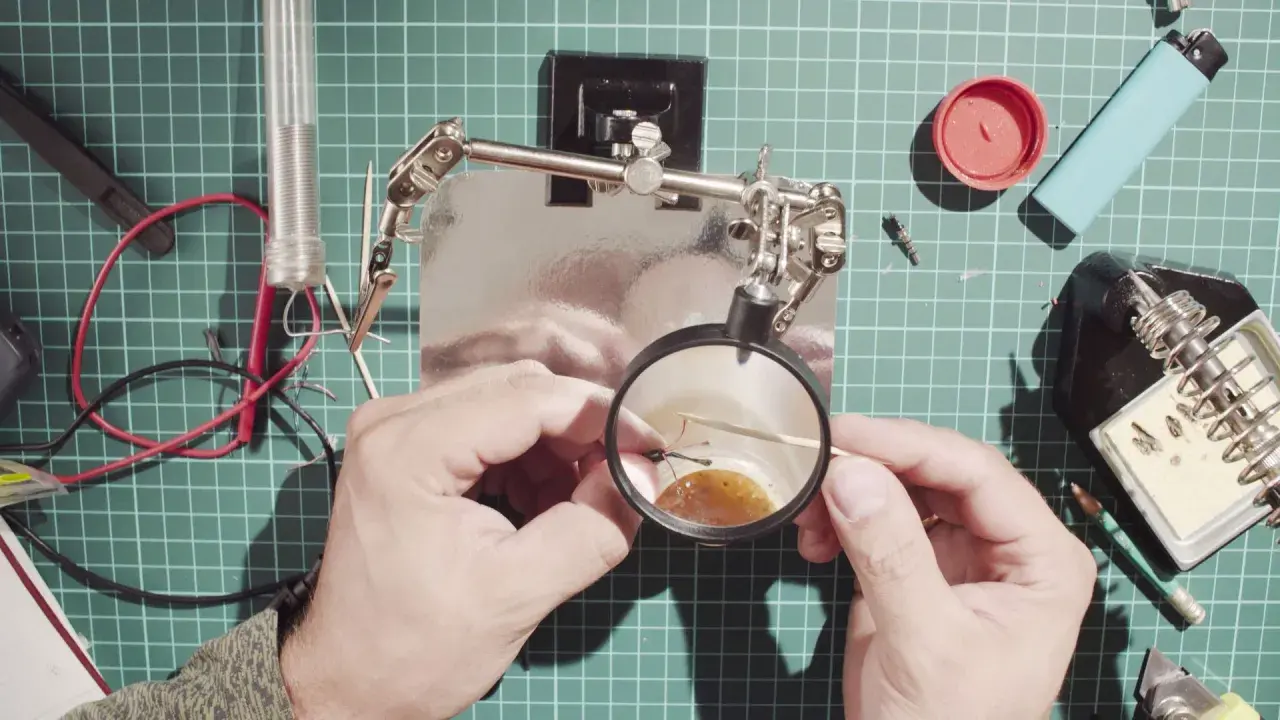

| Oświetlenie i lupa | Silne LED i powiększenie | Większość błędów wychodzi dopiero pod dobrym światłem. |
| IPA i patyczki bezpyłowe | Do czyszczenia po pracy | Ułatwiają usunięcie pozostałości topnika, które mogą później łapać wilgoć i brud. |
Przy płytkach z mikrokontrolerami, sterownikami i modułami komunikacji dokładam jeszcze matę ESD oraz opaskę antystatyczną, bo uszkodzenie układu scalonego potrafi być dużo droższe niż cały zestaw narzędzi. Unikam też topników kwasowych - w elektronice robią więcej szkody niż pożytku, bo przyspieszają korozję. Z takim zapleczem można przejść do samej techniki, bo to zwykle tam wychodzą najdroższe błędy.
Jak wykonać poprawną spoinę krok po kroku
Najlepszy efekt daje spokojna, powtarzalna sekwencja. Przy małych padach zwykle wystarcza 1-2 sekundy kontaktu, a przy większych polach lub grubszym przewodzie czas rośnie do 3-5 sekund, ale jeśli grzanie wydłuża się jeszcze bardziej, lepiej poprawić dobór grotu albo temperatury niż dalej katować laminat.
- Oczyść miejsce pracy. Usuwam kurz, utlenienie i stare resztki topnika. Brudna powierzchnia prawie zawsze kończy się słabym zwilżaniem.
- Ustaw grot na dwa elementy naraz. Dotykam jednocześnie pada i wyprowadzenia, żeby ciepło rozeszło się równomiernie.
- Podaj stop do styku, nie do grotu. Spoiwo ma płynąć na rozgrzaną powierzchnię, a nie tworzyć kuleczkę na końcówce narzędzia.
- Obserwuj rozpływanie. Gdy materiał zaczyna oblekać pad i wyprowadzenie, przestaję dodawać kolejne porcje.
- Zdejmij grot i nie ruszaj elementu. Chwila bez ruchu decyduje o tym, czy spoina będzie zwarta, czy pęknie od razu po stygnięciu.
- Skontroluj efekt pod światłem. Szukam równomiernego kształtu, braku mostków i braku pęknięć na granicy połączenia.
Przy elementach przewlekanych
Na przewodach i większych padach używam grotu dłutowego, bo lepiej przekazuje ciepło. W praktyce spoina ma być gładka, zwarta i lekko wypukła, ale bez nadmiaru materiału, który tylko zwiększa ryzyko zwarcia albo późniejszego pęknięcia przy drganiach.
Przeczytaj również: Jak podłączyć kabel do skrzynki elektrycznej - uniknij niebezpieczeństw
Przy SMD
W drobnych elementach najpierw kotwię jedną stronę, ustawiam komponent, a dopiero potem kończę pozostałe pola. Tu najłatwiej przesadzić z ilością stopu, dlatego wolę cienki drut i więcej topnika niż dokładanie cyny „na wszelki wypadek”.
Najważniejsze jest to, by nie nadrabiać braku kontaktu samą ilością stopu. Dobra spoina ma łączyć, a nie maskować złą technikę. Kiedy to widać pod lupą, większość poprawek staje się prostsza, a następny temat to już tylko rozpoznawanie błędów.
Najczęstsze błędy i jak je rozpoznać
Najgroźniejszy błąd nie zawsze wygląda źle od razu. Czasem połączenie przechodzi test wzrokowy, a po dwóch tygodniach wibracji albo nagrzewania zaczyna przerywać. Dlatego przy naprawach patrzę nie tylko na wygląd, ale też na to, czy spoina była robiona w dobrych warunkach.
| Objaw | Co zwykle poszło nie tak | Co robię inaczej następnym razem |
|---|---|---|
| Matowa, ziarnista powierzchnia | Powstało zimne połączenie albo element był poruszony podczas stygnięcia | Podgrzewam dłużej sam pad i nie ruszam elementu do pełnego zastygnięcia. |
| Kulka cyny na padzie | Za mało ciepła albo zbyt brudna powierzchnia | Dodaję topnik, czyszczę miejsce i poprawiam transfer ciepła szerszym grotem. |
| Mostek między padami | Za dużo stopu lub zbyt mały odstęp między polami | Usuwam nadmiar plecionką i nakładam materiał w mniejszych porcjach. |
| Odklejony pad lub przebarwiony laminat | Przegrzanie albo zbyt długie grzanie jednego miejsca | Skracam czas kontaktu i poprawiam dobór grotu zamiast podnosić temperaturę bez końca. |
| Lepka, brudna okolica spoiny | Użyty niewłaściwy topnik albo brak czyszczenia po pracy | Stosuję topnik do elektroniki i po naprawie myję miejsce IPA. |
| Połączenie pęka po kilku dniach | Brak odciążenia mechanicznego lub zbyt duże wibracje | Dodaję prowadzenie przewodu, opaskę albo odciążenie montażowe. |
W profesjonalnym serwisie za punkt odniesienia często przyjmuje się wymagania IPC, bo pomagają ocenić nie tylko przewodzenie, ale też wygląd i powtarzalność połączeń. To ważne zwłaszcza wtedy, gdy naprawa ma pracować w trudniejszych warunkach niż zwykła elektronika biurkowa. Gdy znam już typowe wpadki, łatwiej dobrać materiał tak, by pasował do konkretnego zadania, a nie do tego, co akurat leży w szufladzie.
Jak dobrać spoiwo, topnik i grot do zadania
Wybór materiału ma większe znaczenie, niż wielu początkujących zakłada. Inaczej zachowuje się stop do szybkiej naprawy starej płytki, inaczej bezołowiowy drut do nowego urządzenia, a jeszcze inaczej topnik do precyzyjnego SMD.
| Rozwiązanie | Kiedy ma sens | Co daje | Ograniczenie |
|---|---|---|---|
| Sn63Pb37 | Starsza elektronika, precyzyjne poprawki, prototypy | Niższa temperatura topnienia, około 183°C, i łatwiejsze rozpływanie | Nie zawsze pasuje do wymagań nowych produktów i polityki produkcyjnej |
| SAC305 i podobne stopy bezołowiowe | Większość nowych urządzeń i standardowa produkcja | Jest to dziś najczęstszy wybór w elektronice użytkowej | Wymaga zwykle nieco wyższej temperatury i lepszej kontroli czasu grzania |
| Topnik no-clean | Szybkie naprawy i miejsca, do których trudno później wrócić | Zostawia mniej uciążliwych resztek | W środowisku wilgotnym i tak warto zrobić dokładne czyszczenie |
| Topnik kalafoniowy | Serwis ręczny i prace, gdzie liczy się dobra aktywność chemiczna | Pomaga przy słabym zwilżaniu i starych padach | Trzeba kontrolować pozostałości po pracy |
| Grot dłutowy | Większość padów, przewodów i pól masowych | Dobry transfer ciepła i krótki czas grzania | Na bardzo drobnych elementach bywa zbyt szeroki |
| Grot stożkowy | Najdrobniejsze punkty i ciasne miejsca | Większa precyzja ruchu | Słabsze przekazywanie ciepła niż przy grocie dłutowym |
Na grocie zwykle zaczynam od 320-350°C przy drobnych naprawach, a przy większej masie miedzi i bezołowiowym spoiwie czasem podnoszę temperaturę do 350-370°C. Wolę jednak poprawić transfer ciepła szerokim grotem niż bez końca zwiększać temperaturę, bo przegrzany laminat i odklejone pady są trudniejsze do naprawy niż sam pierwotny problem. Ta zasada prowadzi już prosto do pytania, kiedy w ogóle opłaca się ratować płytkę.
Kiedy naprawa ma sens, a kiedy lepiej wymienić moduł
W urządzeniach z obszaru energii i automatyki decyzja nie jest czysto techniczna, ale też ekonomiczna i bezpieczeństwa. W przetwornicach, regulatorach, BMS-ach czy sterownikach pomp często da się naprawić pojedyncze połączenie albo wymienić uszkodzony element, ale jeśli problem siedzi w sekcji mocy, laminat jest zwęglony albo pola zostały wyrwane, rozsądniejsza bywa wymiana całego modułu.
- Da się naprawiać pojedyncze zimne połączenia, pęknięte luty na złączach i drobne uszkodzenia przy elementach sygnałowych.
- Lepiej wymienić moduł, gdy uszkodzona jest sekcja wysokiego napięcia, kilka warstw płytki albo widać ślady przypalenia.
- W sprzęcie na gwarancji samodzielna ingerencja często bardziej szkodzi niż pomaga, więc najpierw sprawdzam warunki serwisowe.
- Przy ciężkich przewodach i złączach konieczne jest odciążenie mechaniczne, bo sama spoina nie powinna dźwigać naprężeń.
W praktyce zawsze robię jeszcze dwa kroki: mierzę ciągłość multimetrem i oglądam miejsce naprawy pod mocnym światłem. Jeśli przewód albo cięższy element będzie pracował wibracyjnie, dodaję odciążenie mechaniczne, bo sama spoina nie powinna dźwigać obciążenia. Z tego samego powodu w sprzęcie z fotowoltaiki i automatyki domowej warto patrzeć szerzej niż tylko na jeden punkt na płytce.
Co najbardziej pomaga w urządzeniach z fotowoltaiki i automatyki domowej
W sterownikach, licznikach energii, modułach komunikacji i osprzęcie montowanym w pobliżu instalacji PV najbardziej cierpią nie spektakularne usterki, tylko drobne rzeczy: kurz, wilgoć, cykle grzania i wibracje. To dlatego po naprawie nie wystarcza samo „działa teraz”; liczy się jeszcze to, czy układ przetrwa kolejny sezon pracy.
- W modułach pomiarowych i komunikacyjnych stawiam na krótkie, czyste połączenia oraz dokładne mycie po pracy.
- W przetwornicach i sterownikach dobieram temperaturę tak, by nie przegrzać laminatu, bo naprawa ma być trwalsza niż oryginalna usterka.
- W obudowach narażonych na wilgoć i pył czyszczę resztki topnika szczególnie dokładnie, bo mogą przyspieszać upływy i korozję.
- W układach z cięższymi przewodami lub złączami zawsze dodaję odciążenie, zamiast liczyć, że sama spoina wytrzyma wszystko.
- W sekcjach pracujących z wysokim napięciem nie ma miejsca na improwizację: najpierw odłączenie zasilania, potem potwierdzenie braku napięcia i rozładowanie kondensatorów.
Jeżeli mam zostawić jedną praktyczną zasadę, to taką: dobre lutowanie w elektronice robi się spokojnie, czysto i krótko. Gdy te trzy warunki są spełnione, naprawa trzyma znacznie lepiej niż wtedy, gdy próbuje się nadrabiać wszystko temperaturą albo ilością spoiwa.
