Złącze TNC to jeden z tych elementów toru RF, które potrafią przesądzić o stabilności całej instalacji: od jakości połączenia, przez odporność na drgania, aż po zachowanie sygnału przy wyższych częstotliwościach. Poniżej wyjaśniam, czym dokładnie jest, gdzie ma sens w praktyce, czym różni się od BNC i SMA oraz jak dobrać właściwy wariant do kabla i warunków pracy.
Najważniejsze informacje o złączu TNC
- TNC to gwintowane złącze koncentryczne RF, zaprojektowane z myślą o pewnym, odpornym na drgania połączeniu.
- W praktyce spotyka się przede wszystkim wersje 50 Ω, ale dostępne są też warianty 75 Ω.
- Jego charakterystyczna cecha to gwint 7/16-28, który daje stabilniejszy styk niż szybkie złącza bagnetowe.
- Najlepiej sprawdza się tam, gdzie liczą się vibration resistance, powtarzalność i rozsądna odporność na warunki zewnętrzne.
- Do wyboru są różne odmiany: proste, kątowe, do montażu na kablu, na panelu oraz w wersjach uszczelnianych.
- Najczęstszy błąd to dobranie złącza bez sprawdzenia impedancji, średnicy kabla i sposobu montażu.
Czym jest złącze TNC i kiedy ma sens

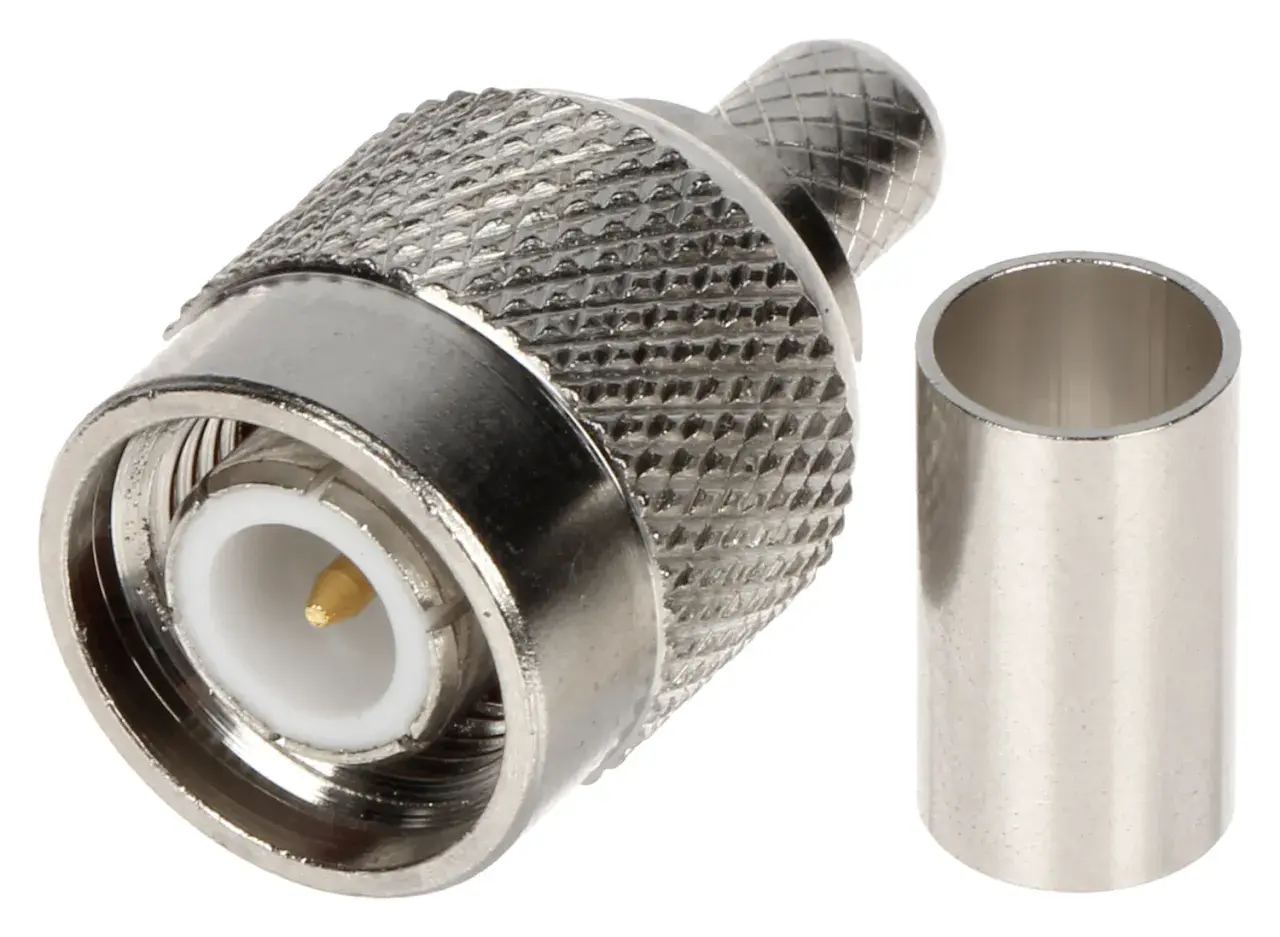

TNC to złącze RF do kabli koncentrycznych, stworzone jako bardziej pewna mechanicznie wersja klasycznego BNC. W praktyce oznacza to połączenie, które nie rozepnie się od przypadkowego szarpnięcia, luzowania czy pracy w środowisku z drganiami. Ja traktuję je jako rozwiązanie dla torów sygnałowych, w których liczy się nie tylko sama transmisja, ale też stabilność połączenia w czasie.
Najważniejsza cecha jest prosta: zamiast zatrzasku bagnetowego mamy połączenie gwintowane. To daje większą pewność docisku i zwykle lepsze zachowanie w instalacjach, które pracują w samochodach, na masztach, w urządzeniach pomiarowych albo w sprzęcie przemysłowym. Typowe wersje spotkasz w impedancji 50 Ω, ale na rynku funkcjonują także odmiany 75 Ω, więc nie warto zakładać, że każdy egzemplarz będzie pasował do każdego toru bez weryfikacji.
Warto też pamiętać, że TNC nie jest złączem „uniwersalnym do wszystkiego”. Jego mocną stroną jest RF i kabel koncentryczny, nie zasilanie czy ciężkie połączenia mocy. To dobre miejsce, by przejść od samej definicji do tego, gdzie faktycznie wykorzystuje się je najczęściej.
Gdzie wykorzystuje się je najczęściej
Złącza TNC spotyka się tam, gdzie sygnał radiowy musi dotrzeć niezawodnie, a jednocześnie instalacja nie pracuje w sterylnych warunkach laboratoryjnych. Najczęstsze obszary to urządzenia pomiarowe, systemy łączności, anteny, telemetria, automatyka i sprzęt przemysłowy. W praktyce dochodzi jeszcze druga grupa zastosowań: instalacje zewnętrzne, w których zwykłe złącze wciskane byłoby po prostu zbyt łatwe do przypadkowego rozłączenia.
W kontekście energii i fotowoltaiki TNC pojawia się częściej niż mogłoby się wydawać, tylko nie w głównym torze mocy. Zobaczysz je raczej w modemach LTE/5G, systemach monitoringu, bramkach komunikacyjnych, antenach zewnętrznych i urządzeniach telemetrycznych, które zbierają dane z falowników albo sterowników. To ważne rozróżnienie: w PV TNC zwykle wspiera komunikację i monitoring, a nie przesył energii.
Jeśli urządzenie ma pracować na dachu, przy maszcie albo w pobliżu innych elementów narażonych na wibracje i zmiany temperatury, gwintowane złącze daje realną przewagę. Nie oznacza to jednak, że każdy kabel z TNC nada się automatycznie do pracy na zewnątrz. O szczelności i trwałości decyduje cały zestaw, a nie sam napis na obudowie.
Jak TNC wypada na tle BNC, SMA i typu N
Najprościej mówiąc: TNC jest pomostem między wygodą mniejszych złączy a większą odpornością mechaniczną. BNC wygrywa szybkością podłączania, SMA daje kompaktowość i lepszą gęstość zabudowy, a typ N zwykle idzie w stronę większego marginesu mechanicznego i solidniejszego toru RF. TNC zajmuje środek tego spektrum i właśnie dlatego jest tak praktyczne.
| Złącze | Sposób blokady | Najmocniejsza strona | Typowe ograniczenie | Kiedy wybrać |
|---|---|---|---|---|
| TNC | Gwintowane | Stabilność połączenia i odporność na drgania | Wolniejszy montaż niż w BNC | Instalacje RF, anteny, monitoring, sprzęt przemysłowy |
| BNC | Bagnetowe | Szybkie podłączanie i odłączanie | Mniejsza odporność na przypadkowe rozpięcie | Laboratoria, pomiary, wideo, stanowiska serwisowe |
| SMA | Gwintowane, mniejsze gabaryty | Kompaktowość i dobre parametry przy wyższych częstotliwościach | Delikatniejsze mechanicznie niż większe złącza | Układy kompaktowe, elektronika, moduły RF |
| Typ N | Gwintowane | Solidność i duża wygoda w instalacjach zewnętrznych | Większy rozmiar i masa | Anteny, stacje bazowe, mocniejsze tory RF |
W praktyce różnica nie sprowadza się tylko do „które lepsze”. Ja patrzę przede wszystkim na środowisko pracy. Jeśli montaż ma być częsty i szybki, BNC bywa wygodniejsze. Jeśli liczy się miniaturyzacja, częściej wygrywa SMA. Jeśli ma być pewnie, stabilnie i bez przypadkowego rozłączenia, TNC zaczyna mieć bardzo sensowny balans między rozmiarem a trwałością.
Na marginesie: przy wyborze nie warto sugerować się wyłącznie podobieństwem obudowy. W RF o błędzie decydują detale, a mylone ze sobą standardy potrafią mechanicznie wyglądać podobnie, ale elektrycznie zachowywać się zupełnie inaczej. To prowadzi już bezpośrednio do doboru właściwego wariantu.
Jak dobrać właściwy wariant do kabla i instalacji
Dobór TNC zaczynam zawsze od trzech pytań: jaka jest impedancja toru, jaki kabel będzie użyty i w jakim środowisku pracuje instalacja. Dopiero potem patrzę na wersję prostą, kątową, panelową albo na rodzaj zakończenia. Taki porządek oszczędza później sporo problemów, zwłaszcza przy większej liczbie połączeń.
- Sprawdź impedancję całego toru. Jeśli system jest projektowany na 50 Ω, trzymaj się 50 Ω od kabla po złącze. Jeśli pracujesz w torze 75 Ω, nie zakładaj, że „jakoś to będzie”, bo przy wyższych częstotliwościach i dłuższych odcinkach błędy zaczynają się sumować.
- Dobierz złącze do średnicy i typu kabla. Inne warianty przewidziano dla cienkich przewodów mikro-koncentrycznych, a inne dla popularnych przewodów klasy RG-58 czy LMR-195. W katalogach producentów pojawiają się też gotowe zestawienia dla RG-174, RG-178, RG-316 i podobnych rodzin.
- Wybierz odpowiedni sposób montażu. Najczęściej spotkasz wersje crimp, solder albo clamp. Crimp jest szybki i powtarzalny, clamp daje mocny uchwyt, a lutowanie wymaga większej precyzji i lepszej kontroli temperatury.
- Oceń, czy potrzebujesz wersji panelowej, kabla prostego czy kątowej. Kątowe TNC mają sens tam, gdzie promień zgięcia kabla jest ograniczony albo przewód wychodzi w bardzo ciasnym miejscu.
- Jeśli instalacja idzie na zewnątrz, sprawdź uszczelnienie. Sam gwint pomaga, ale nie zastępuje odpowiedniej ochrony przed wilgocią, UV i mikroruchami kabla.
W praktyce zwracam też uwagę na zakres pracy częstotliwości. W katalogach producentów dla wybranych serii TNC pojawiają się wartości sięgające nawet DC do 11 GHz, ale to nie znaczy, że każdy egzemplarz i każda konstrukcja zachowają identyczne parametry. Dużo zależy od jakości wykonania, kabla, montażu i tego, czy mówimy o wersji standardowej, czy wzmocnionej do trudniejszych warunków.
Jeśli pracujesz przy instalacji telemetrycznej lub antenowej w obszarze energii, rozsądnie jest też myśleć o serwisie. Złącze, które da się rozłączyć bez uszkadzania kabla i które nie luzuje się po kilku tygodniach pracy, w praktyce oszczędza czas bardziej niż najtańszy element z katalogu. To prowadzi do błędów, które widuję najczęściej.
Najczęstsze błędy przy montażu i eksploatacji
Najwięcej problemów z TNC nie bierze się z samego standardu, tylko z montażu. To złącze jest dość tolerancyjne, ale nie wybacza bałaganu w kablu, źle dobranego odcinka czy niedokładnego zarobienia ekranu. Ja szczególnie pilnuję pięciu rzeczy.
- Mieszanie impedancji bez sprawdzenia wpływu na cały tor. Mechanicznie coś może „pasować”, ale elektrycznie już niekoniecznie.
- Zbyt mocne zginanie kabla przy wyjściu ze złącza. To skraca żywotność przewodu i pogarsza stabilność ekranu.
- Luźny montaż ekranu albo niedokładny crimp. W RF ekran i kontakt masy są równie ważne jak sam pin środkowy.
- Brak odciążenia kabla w instalacjach wiszących lub narażonych na ruch. Nawet dobre złącze nie lubi pracy na siłę.
- Ignorowanie warunków zewnętrznych. Jeśli połączenie pracuje na dachu, maszcie albo przy urządzeniu przemysłowym, liczy się szczelność, materiał i jakość osłony kabla.
Drugim częstym problemem jest mylenie TNC z wariantami podobnymi mechanicznie. W codziennej pracy zdarza się też spotkać RP-TNC, czyli wersję o odwróconej polaryzacji styków. To ważne zwłaszcza w sprzęcie bezprzewodowym, gdzie „prawie takie samo” nie oznacza „zgodne”. Jeśli ktoś próbuje oszczędzić minutę na identyfikacji, później potrafi stracić godzinę na poprawkach.
Gdybym miał ująć to najkrócej, powiedziałbym tak: dobre TNC nie uratuje źle zaprojektowanego toru, ale źle dobrane złącze potrafi zepsuć nawet poprawną instalację. Dlatego w RF nie warto traktować tego elementu jako drobiazgu.
Dlaczego to złącze nadal ma sens w nowoczesnej elektronice
TNC nie jest modnym, „świeżym” rozwiązaniem, ale właśnie dlatego dobrze pokazuje, co w elektronice liczy się naprawdę: powtarzalność, trwałość i przewidywalne zachowanie. W wielu projektach nie trzeba wymyślać połączenia od nowa, tylko wybrać takie, które będzie działało bez kaprysów przez długi czas. TNC właśnie do tej grupy należy.
Jeśli projektuję lub oceniam instalację RF, patrzę na TNC jako na rozsądny kompromis. Jest bardziej pewne mechanicznie niż BNC, zwykle wygodniejsze i lżejsze niż większe złącza, a przy tym nadal na tyle kompaktowe, by dobrze sprawdzało się w urządzeniach terenowych, pomiarowych i komunikacyjnych. To nie jest złącze do wszystkiego, ale tam, gdzie pasuje, robi dokładnie to, czego od niego oczekuję.
Jeżeli budujesz lub modernizujesz tor koncentryczny, zacznij od zgodności impedancji, potem sprawdź środowisko pracy i dopiero na końcu wybieraj konkretną obudowę czy kąt wyjścia kabla. Taka kolejność zwykle daje lepszy efekt niż wybór „na oko”, a w RF to właśnie drobne decyzje najczęściej robią największą różnicę.
