Interfejs SPI to jeden z tych elementów elektroniki, które z pozoru wyglądają prosto, a w praktyce decydują o tym, czy układ działa stabilnie, czy gubi dane przy większym taktowaniu. Poniżej rozkładam go na czynniki pierwsze: od zasad działania, przez tryby pracy i typowe błędy, aż po miejsca, w których naprawdę warto go stosować. Dorzucam też praktyczne wskazówki z perspektywy projektowania urządzeń, także takich, które trafiają do systemów pomiaru energii i automatyki.
Najważniejsze informacje o SPI w elektronice
- SPI to synchroniczny interfejs szeregowy do szybkiej komunikacji na krótkim dystansie.
- Najczęściej pracuje w układzie master-slave i wymaga osobnej linii wyboru układu dla każdego urządzenia podrzędnego.
- Standardowo korzysta z czterech sygnałów: zegara, danych do układu, danych z układu i chip select.
- Ma cztery tryby pracy wynikające z ustawień CPOL i CPHA, a ich niedopasowanie jest jedną z najczęstszych przyczyn błędów.
- Sprawdza się tam, gdzie liczą się tempo, przewidywalność i prosty protokół, ale nie jest dobrym wyborem do długich przewodów.
- W urządzeniach energetycznych i fotowoltaicznych bywa używany do komunikacji mikrokontrolera z pamięcią, czujnikami, przetwornikami i modułami pomiarowymi.
Czym jest SPI i gdzie naprawdę się sprawdza
Patrzę na SPI przede wszystkim jak na szybki, prosty i przewidywalny interfejs do komunikacji między układami na jednej płytce. To komunikacja synchroniczna, czyli taka, w której transfer danych jest prowadzony wspólnym zegarem, a nie „na wyczucie” jak w starszych, bardziej odpornych na różne warunki rozwiązaniach. Dzięki temu SPI świetnie nadaje się do połączeń między mikrokontrolerem a pamięcią flash, wyświetlaczem, przetwornikiem ADC, układem pomiarowym albo czujnikiem.
Najważniejsze jest tu ograniczenie zasięgu. SPI nie jest protokołem do wysyłania danych daleko, przez metry przewodu. Jego naturalne środowisko to jedna płytka drukowana albo bardzo krótki odcinek połączenia. W praktyce oznacza to, że jeśli projektujesz sterownik, licznik energii, falownik albo moduł monitoringu instalacji PV, SPI bywa świetnym wyborem do komunikacji wewnątrz urządzenia, ale nie do łączenia rozproszonych modułów w terenie.
W takim układzie liczy się coś jeszcze: brak zbędnej komplikacji. Nie ma tu rozbudowanego adresowania jak w I2C. Jest za to szybki, bezpośredni transfer i pełna kontrola nad tym, kiedy dane są przesyłane. I właśnie dlatego ten interfejs lubią inżynierowie, którzy potrzebują prostego narzędzia do zadań wymagających szybkiego odczytu i zapisu. To prowadzi już wprost do pytania o to, jak wygląda samo okablowanie i wymiana danych.
Jak działa połączenie i jakie sygnały są potrzebne
Klasyczny układ SPI opiera się na czterech liniach. SCLK to zegar generowany przez mastera, MOSI niesie dane z mastera do układu podrzędnego, MISO prowadzi dane w przeciwną stronę, a CS lub SS wybiera aktywny układ slave. Gdy CS jest nieaktywny, dany układ zwykle ignoruje transmisję. To proste, ale bardzo skuteczne rozwiązanie.
| Sygnał | Rola | Co warto wiedzieć |
|---|---|---|
| SCLK | Zegar transmisji | Określa moment próbkowania i przesuwania bitów. |
| MOSI | Dane do układu podrzędnego | Wysyłane od mastera do slave. |
| MISO | Dane z układu podrzędnego | Slave odsyła odpowiedź albo odczytywane wartości. |
| CS / SS | Wybór układu | Umożliwia obsługę wielu urządzeń na wspólnej magistrali. |
W praktyce master może obsługiwać kilka układów slave, ale każdy zwykle wymaga osobnej linii CS. To jedna z cen, jaką płacisz za prostotę i szybkość SPI. Jeśli chcesz dodać więcej urządzeń, liczba potrzebnych pinów rośnie szybciej niż w I2C. Z drugiej strony zyskujesz klarowny, łatwy do debugowania tor sygnałowy.
W niektórych konstrukcjach spotyka się też warianty trzyprzewodowe albo łańcuchowe, ale nie są one domyślnym wyborem w prostych projektach. Jeżeli chcesz bezproblemowo uruchomić układ, trzymaj się klasycznego schematu: zegar, dane w obie strony i osobny wybór urządzenia. Dzięki temu łatwiej potem zrozumieć, co dzieje się z próbkowaniem danych i dlaczego niektóre konfiguracje działają, a inne nie. Właśnie na tym etapie pojawiają się tryby pracy.
Tryby pracy, taktowanie i najczęstsze pułapki
SPI ma cztery tryby pracy wynikające z dwóch parametrów: CPOL, czyli polaryzacji zegara, oraz CPHA, czyli fazy zegara. W praktyce oba urządzenia muszą mieć zgodne ustawienia, bo inaczej jeden układ próbuje wysyłać lub czytać dane w innym momencie niż drugi. To klasyczny powód „niby działa, ale od czasu do czasu gubi bity”.
| Tryb | CPOL | CPHA | Charakter pracy |
|---|---|---|---|
| 0 | 0 | 0 | Zegar spoczywa w stanie niskim, dane są próbkowane na zboczu narastającym. |
| 1 | 0 | 1 | Zegar spoczywa nisko, próbkowanie następuje na zboczu opadającym. |
| 2 | 1 | 0 | Zegar spoczywa wysoko, próbkowanie odbywa się na zboczu opadającym. |
| 3 | 1 | 1 | Zegar spoczywa wysoko, próbkowanie odbywa się na zboczu narastającym. |
Jeżeli miałbym wskazać najczęstszy błąd początkujących, to nie byłby nim sam wybór trybu, tylko założenie, że „jakoś zadziała”. W SPI nie ma tu dużej tolerancji na przypadkowość. Niewłaściwy tryb, zbyt wysoka częstotliwość zegara, długie ścieżki albo zbyt wolny układ podrzędny potrafią od razu zepsuć komunikację. W praktyce pierwsze uruchomienie warto robić na niższym taktowaniu, a dopiero potem podnosić je krok po kroku.

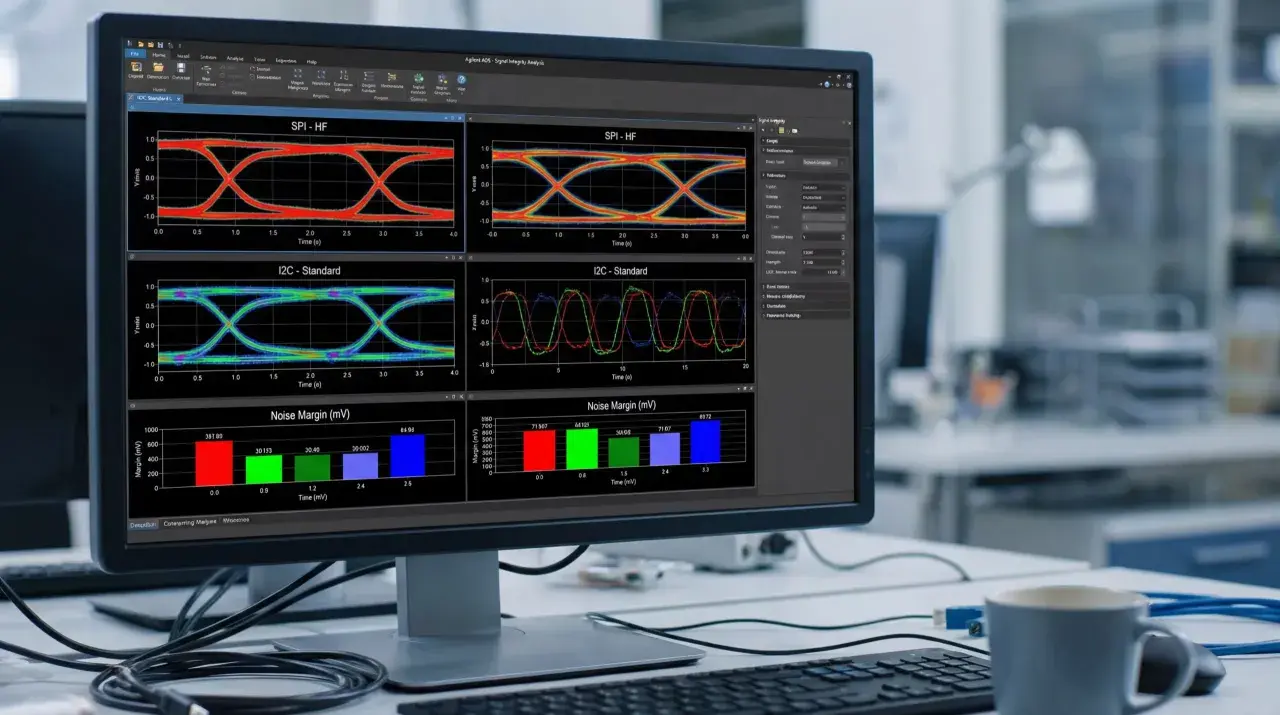

Drugie klasyczne źródło problemów to jakość sygnału. Przy wyższych prędkościach znaczenie mają nie tylko ustawienia logiczne, ale też prowadzenie masy, długość ścieżek i zakłócenia na płytce. Jeśli projekt jest prosty, zwykle wystarczy poprawne trasowanie i krótki tor sygnałowy. Jeśli układ pracuje szybciej albo w środowisku zakłóconym, trzeba już myśleć bardziej inżyniersko niż „na oko”. To naturalnie prowadzi do porównania SPI z innymi popularnymi interfejsami.
SPI a I2C i UART w praktyce
Wybór interfejsu nie jest kwestią mody, tylko kompromisu. SPI wygrywa szybkością i prostotą transmisji, ale przegrywa liczbą pinów. I2C pozwala podłączyć więcej urządzeń przy mniejszej liczbie przewodów, za to jest wolniejsze i bardziej zależne od wspólnej magistrali. UART z kolei bywa wygodny do komunikacji punkt-punkt, debugowania i prostych modułów, ale nie jest tak naturalny do rozmowy z wieloma peryferiami na jednej płytce.
| Cecha | SPI | I2C | UART |
|---|---|---|---|
| Szybkość | Wysoka, często od pojedynczych MHz do kilkudziesięciu MHz | Zwykle niższa niż SPI | Najczęściej niższa i zależna od konfiguracji portu |
| Liczba przewodów | 4 podstawowe, więcej przy wielu układach | 2 | 2 podstawowe |
| Adresowanie | Brak w klasycznej formie | Tak | Nie w klasycznej transmisji |
| Topologia | Master-slave, często jeden master | Wspólna magistrala | Połączenie punkt-punkt |
| Typowe zastosowanie | Pamięci, czujniki, wyświetlacze, przetworniki | Czujniki, układy zarządzania, konfiguracja peryferiów | Konsole diagnostyczne, moduły komunikacyjne, debug |
Jeśli projektujesz urządzenie do pomiaru lub sterowania w energetyce, to właśnie tu SPI często pokazuje swoją przewagę. W falowniku, liczniku energii albo sterowniku ładowania szybki i przewidywalny odczyt z przetwornika lub pamięci bywa ważniejszy niż oszczędność jednego czy dwóch pinów. Z kolei do prostego, wolniejszego czujnika na tej samej płytce I2C może być zwyczajnie rozsądniejsze. Wybór interfejsu nie powinien być ideologiczny, tylko dopasowany do zadania. A gdy już wiadomo, kiedy ten protokół ma sens, można przejść do konkretnych zastosowań.
Gdzie SPI naprawdę przydaje się w elektronice energetycznej
W urządzeniach związanych z energią i automatyką SPI pojawia się częściej, niż wiele osób zakłada. W praktyce spotykam go tam, gdzie mikrokontroler musi szybko dogadać się z pamięcią flash, przetwornikiem ADC, układem pomiarowym, sterownikiem wyświetlacza albo modułem komunikacyjnym. To naturalne środowisko dla tego interfejsu: wnętrze urządzenia, krótka magistrala i potrzeba szybkiej reakcji.
- Falowniki i przekształtniki - SPI bywa używany do obsługi układów pomiarowych i pamięci konfiguracyjnej.
- Liczniki energii - szybki odczyt danych z układów pomiarowych ułatwia stabilne próbkowanie.
- Systemy monitoringu PV - mikrokontroler może zbierać dane z czujników, pamięci i wyświetlacza bez dużego narzutu logicznego.
- BMS i układy magazynowania energii - przydaje się do komunikacji wewnątrz sterownika, gdzie liczy się deterministyczny czas odpowiedzi.
- Rejestratory i sterowniki przemysłowe - łatwo zestawić szybki odczyt z prostym okablowaniem na jednej płytce.
Tu ważna jest jedna rzecz: SPI nie rozwiązuje problemu komunikacji między odległymi urządzeniami. Jeśli instalacja ma rozproszone moduły oddalone od siebie o większy dystans, trzeba szukać innego protokołu albo dodatkowej warstwy fizycznej. W tym sensie SPI jest bardzo mocny, ale tylko w swoim naturalnym obszarze działania. I właśnie dlatego tak często trafia do środka urządzeń, a nie na granicę całego systemu. Z tego wynika też kilka praktycznych zasad projektowych, które warto mieć pod ręką od samego początku.
Jak zaprojektować połączenie, żeby SPI działał stabilnie
Jeśli miałbym dać jedną radę projektową, to brzmiałaby ona tak: najpierw zaplanuj sygnały, potem prędkość, a dopiero na końcu kod. Wiele problemów ze SPI nie jest błędem programu, tylko efektem źle dobranej topologii, napięć albo zbyt agresywnego taktowania. Programista zwykle widzi objaw, ale przyczyna siedzi na płytce.
- Ustal poprawny tryb CPOL i CPHA po obu stronach magistrali.
- Trzymaj ścieżki jak najkrótsze i prowadź je możliwie spójnie względem masy.
- Sprawdź zgodność poziomów napięć, zwłaszcza przy połączeniach 3,3 V i 5 V.
- Jeśli sygnały zaczynają dzwonić, rozważ rezystory szeregowe przy zegarze lub liniach danych.
- Każdy slave powinien mieć jednoznaczny, osobny sygnał CS albo dobrze zaplanowane sterowanie wyborem układu.
- Testuj magistralę od niższej częstotliwości, a dopiero później zwiększaj taktowanie.
W praktyce dobrze działa też logic analyzer albo oscyloskop. To nie jest gadżet dla perfekcjonistów, tylko najszybszy sposób, żeby zobaczyć, czy problem wynika z ustawień, z timingu, czy z fizycznej jakości sygnału. Przy SPI takie narzędzie naprawdę skraca czas diagnozy. Jeśli połączysz poprawną warstwę sprzętową z właściwym trybem pracy, dostajesz interfejs szybki, przewidywalny i bardzo wygodny w projektach, które wymagają kontroli nad każdym bajtem. Właśnie dlatego tak często wracam do niego w elektronice użytkowej, przemysłowej i energetycznej.
Co z tego wynika przy projektowaniu własnego układu
SPI najlepiej traktować jak narzędzie do zadań precyzyjnych: krótkich połączeń, szybkich odczytów i komunikacji między układami na tej samej płytce. Jeśli potrzebujesz prostoty logicznej, wysokiej przepustowości i pełnej kontroli nad transmisją, to ten interfejs jest bardzo mocnym kandydatem. Jeśli z kolei chcesz podłączyć wiele urządzeń przewodami na większą odległość, lepiej od razu rozważyć inne rozwiązanie.
W mojej ocenie największą wartość daje tu nie sama szybkość, ale przewidywalność. Dobrze zaprojektowane SPI działa po prostu tak, jak oczekujesz, bez rozbudowanej warstwy negocjacji i bez niepotrzebnego narzutu. W praktyce to właśnie ta cecha sprawia, że interfejs nadal jest tak popularny w nowoczesnej elektronice, także w systemach związanych z energią, pomiarem i automatyką.
