W elektronice anoda nie zawsze oznacza plus, a to właśnie ten niuans najczęściej wprowadza zamieszanie przy diodach, LED-ach, bateriach i układach ładowania. W tym artykule wyjaśniam, jak rozumieć kierunek prądu konwencjonalnego, kiedy biegunowość się odwraca oraz jak rozpoznać właściwą elektrodę na schemacie i w realnym urządzeniu. Dorzucam też praktyczne przykłady z obszaru energii, bo w instalacjach PV i magazynach energii ten temat wraca częściej, niż się wydaje.
Najważniejsze rzeczy, które trzeba zapamiętać o elektrodzie wejściowej
- To elektroda, do której wpływa prąd umowny, a nie zawsze biegun dodatni.
- W ogniwach i układach elektrochemicznych znak zależy od trybu pracy: rozładowania, ładowania albo elektrolizy.
- W diodach i LED-ach liczy się symbol, pasek na obudowie i dokumentacja, a nie domysł.
- Najczęstszy błąd to mieszanie kierunku przepływu elektronów z kierunkiem prądu konwencjonalnego.
- W energetyce i fotowoltaice temat wraca przy prostownikach, akumulatorach, kontrolerach ładowania i ochronie antykorozyjnej.
Dlaczego ten sam biegun bywa raz plusem, a raz minusem

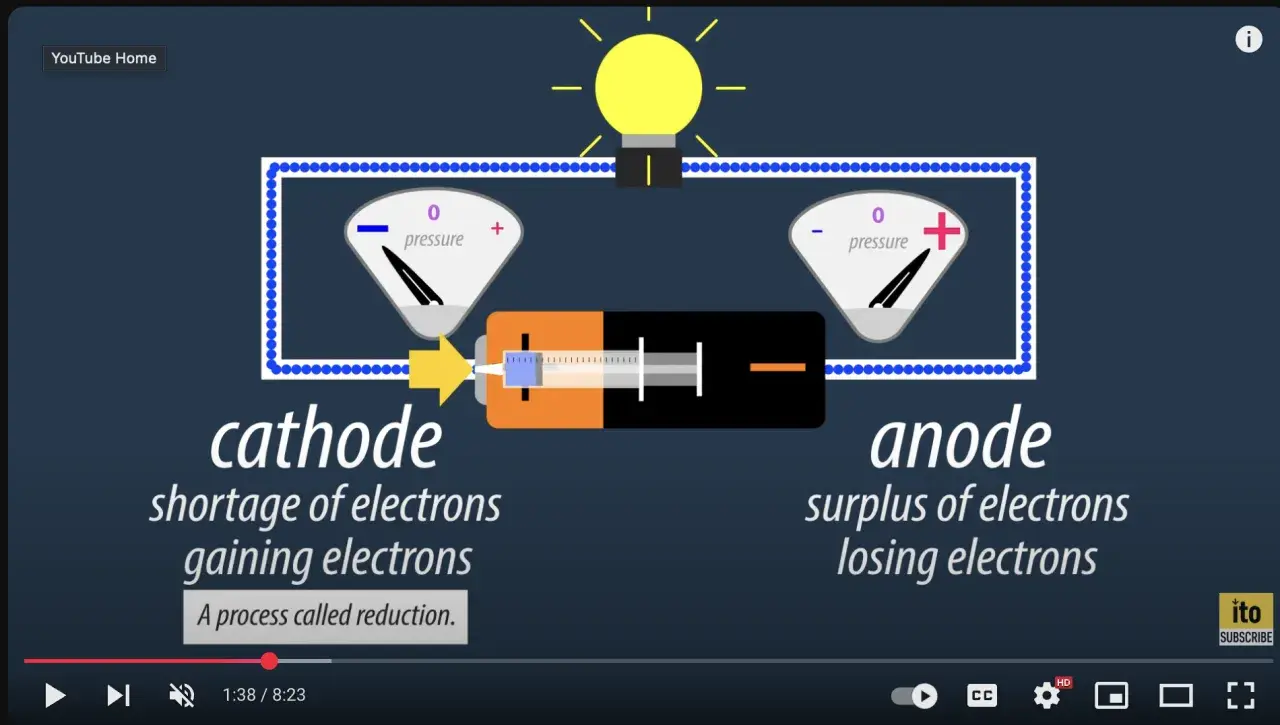

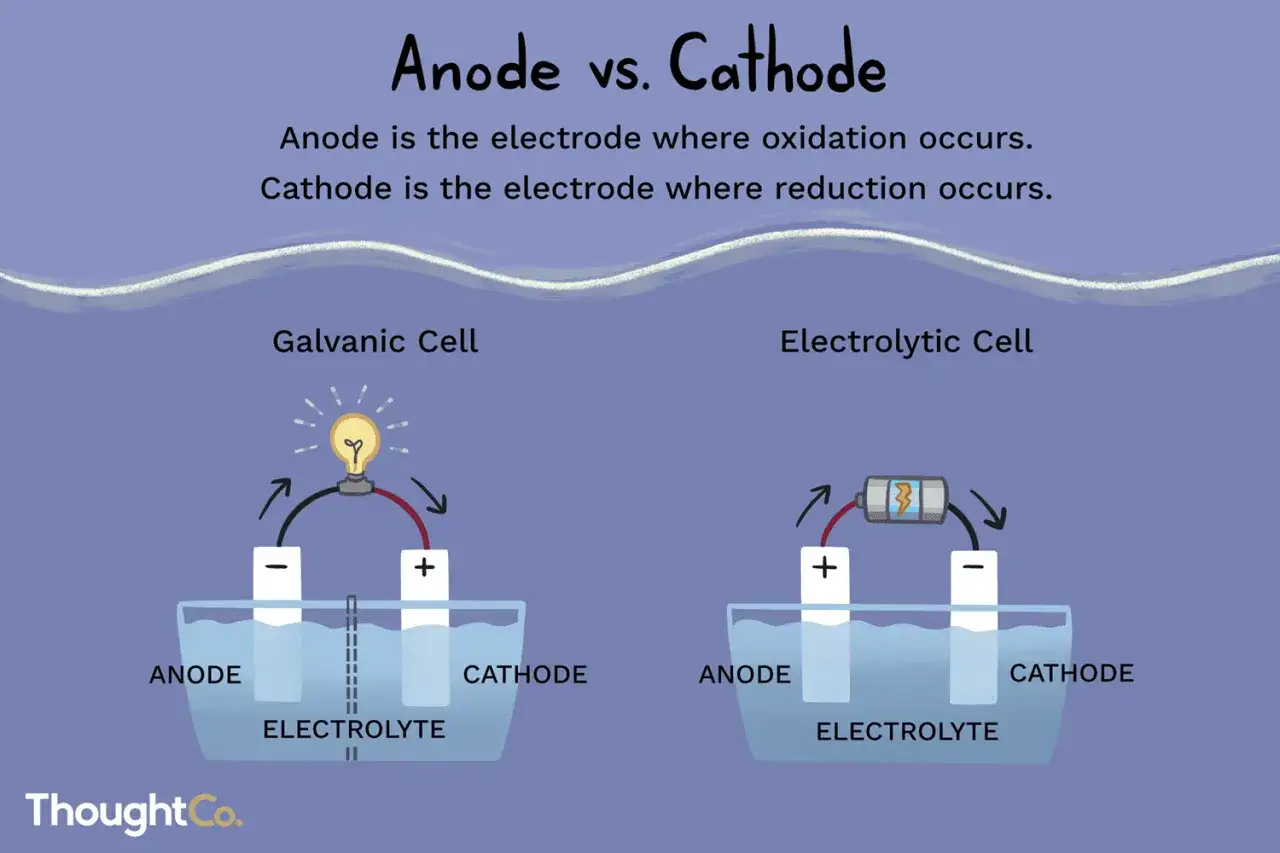

Najprościej: wszystko zależy od typu układu i od tego, czy mówimy o źródle energii, czy o urządzeniu zasilanym z zewnątrz. W ogniwie galwanicznym, które oddaje energię, na elektrodzie zachodzi utlenianie i to ona w czasie rozładowania zwykle ma znak ujemny. W elektrolizerze albo podczas ładowania akumulatora sytuacja się odwraca i ta sama definicja prowadzi do dodatniego bieguna. To właśnie dlatego anoda w jednym układzie bywa „minus”, a w innym „plus” - nazwa nie opisuje koloru przewodu, tylko kierunek prądu umownego i miejsce reakcji.
- W źródle zasilania elektron odpływa na zewnątrz, więc układ „oddaje” energię.
- W odbiorniku albo podczas ładowania kierunek prądu jest wymuszony z zewnątrz.
- W elektrochemii kluczowe jest utlenianie, czyli oddawanie elektronów.
Jeśli ten punkt jest jasny, da się już bez zgadywania czytać symbole i oznaczenia na schematach. W praktyce przechodzę wtedy do identyfikacji elementu na obudowie i na rysunku technicznym.
Jak rozpoznać ją na schemacie i w obudowie
W praktyce zaczynam od symbolu, bo on jest pewniejszy niż kolory przewodów. W diodach kierunek wyznacza trójkąt i kreska; w LED-ach dłuższa nóżka zwykle wskazuje elektrodę wejściową, ale to nadal warto potwierdzić dokumentacją, bo obudowy i serie producentów potrafią się różnić. W bateriach i akumulatorach patrzę na oznaczenia biegunów na koszyku, terminalach albo obudowie, a nie na domysły.
Jest jeszcze jedna rzecz, która pomaga w praktyce: napięcie przewodzenia. Czerwona LED zaczyna świecić zwykle przy około 1,8-2,2 V, a biała i niebieska częściej przy 2,8-3,4 V, ale to zależy od technologii i producenta. Sam fakt, że element „działa” przy określonym napięciu, nie mówi jeszcze, która końcówka jest która, dlatego zawsze łączę pomiar z symbolem na schemacie.
- W diodzie pasek na obudowie zazwyczaj oznacza katodę.
- W LED często dłuższa nóżka wskazuje stronę wejściową prądu.
- W akumulatorze i koszyku baterii najważniejsze są oznaczenia + i -.
- Jeśli obudowa jest nietypowa, sięgam do noty katalogowej, a nie do „intuicji serwisowej”.
Gdy umiesz już odczytać oznaczenia, łatwiej odróżnić ten element od katody i nie pomylić logiki układu. To prowadzi do najważniejszego porównania, które porządkuje temat bez zbędnej teorii.
Czym różni się od katody w codziennej pracy elektronika
Różnica jest prostsza, niż sugerują szkolne definicje. Jedna elektroda przyjmuje prąd umowny do środka układu, druga go oddaje. W elektrochemii dochodzi jeszcze reakcja redoks: na anodzie zachodzi utlenianie, a na katodzie redukcja. W układach półprzewodnikowych dochodzą symbol, kierunek przewodzenia i polaryzacja zasilania.
| Cecha | Elektroda wejściowa | Katoda |
|---|---|---|
| Kierunek prądu umownego | Wpływa do urządzenia | Wypływa z urządzenia |
| Elektrony w przewodniku | W większości przypadków płyną przeciwnie do prądu umownego | Docierają do wyjścia układu |
| Reakcja chemiczna | Utlenianie | Redukcja |
| Typowy znak w ogniwie rozładowującym się | Ujemny | Dodatni |
| Typowy znak w elektrolizerze | Dodatni | Ujemny |
| Co sprawdzam w praktyce | Symbol, pasek, dokumentację i tryb pracy układu | To samo, ale zawsze w odniesieniu do drugiej elektrody |
Ta tabela dobrze pokazuje, dlaczego samo „plus” i „minus” nie wystarcza do opisu całego problemu. W urządzeniach zasilanych, magazynujących energię albo pracujących w odwracalnych warunkach znaczenie wyznacza kontekst, a nie sam znak napięcia. Z tego powodu najciekawsze przykłady są właśnie tam, gdzie elektronika spotyka się z energią i automatyką.
Gdzie spotkasz ją w sprzęcie domowym i energetyce
To nie jest pojęcie zarezerwowane dla laboratoriów. W domowym sprzęcie i instalacjach energetycznych spotykam ją w kilku miejscach, które mają bardzo praktyczne znaczenie: w prostownikach, diodach zabezpieczających, ładowarkach akumulatorów, ogniwach, układach elektrolizy oraz w ochronie antykorozyjnej zbiorników i rurociągów. W systemach fotowoltaicznych dochodzą jeszcze akumulatory magazynu energii, kontrolery ładowania i diody, które pilnują kierunku przepływu prądu.
W panelach i magazynach energii
W nowoczesnych instalacjach PV najczęściej pojawia się pośrednio, a nie jako osobny element „do dotknięcia palcem”. Liczą się diody obejściowe w modułach, które ograniczają skutki zacienienia, oraz układy ładowania akumulatorów, gdzie polaryzacja musi się zgadzać co do zacisku. Jeśli ktoś podłącza magazyn energii bez sprawdzenia oznaczeń, ryzykuje nie tylko błędny odczyt, ale też uszkodzenie zabezpieczeń i elektroniki sterującej.
Ja zwykle patrzę tu na trzy rzeczy: zgodność biegunów, dopuszczalne napięcie pracy i kierunek przepływu przez zabezpieczenia. To wystarcza, żeby uniknąć większości problemów montażowych.
Przeczytaj również: Pamięć EEPROM - Jak mądrze zapisywać dane i unikać błędów?
W ochronie przed korozją
W zasobnikach ciepłej wody i zbiornikach metalowych spotyka się pręt anodowy. Jego zadanie jest proste: ma korodować szybciej niż stalowy zbiornik, żeby przejąć degradację na siebie. Jeśli taki element jest zużyty, ochrona słabnie, dlatego podczas serwisu nie warto traktować go jako dodatku, tylko jako część eksploatacyjną.
To rozwiązanie nie działa wiecznie. Dobrze dobrany element ochronny wydłuża żywotność zbiornika, ale nie zastąpi kontroli osadów, jakości wody i stanu powłoki wewnętrznej. W praktyce właśnie tu widać, że elektronika i energetyka często spotykają się z chemią i materiałoznawstwem.
Najczęstsze pomyłki, które kosztują czas albo sprzęt
W serwisie i przy montażu widzę kilka błędów, które wracają regularnie. Nie są spektakularne, ale potrafią zatrzymać cały układ albo skrócić życie komponentów.
- Mylenie kierunku elektronów z kierunkiem prądu umownego.
- Odczytywanie biegunowości tylko na podstawie koloru przewodu.
- Zakładanie, że ten sam znak obowiązuje we wszystkich trybach pracy układu.
- Ignorowanie noty katalogowej diody, LED-a albo akumulatora.
- Pomyłka przy podłączaniu kontrolera ładowania do magazynu energii lub panelu PV.
- Traktowanie elementu antykorozyjnego jako czegoś, co „może jeszcze chwilę wytrzyma”.
Jeśli nie mam pewności, biorę multimetr i wracam do dokumentacji producenta. To jest mniej efektowne niż zgadywanie, ale zwykle oszczędza godzinę rozbierania układu i ryzyko uszkodzenia elementów, które są droższe niż cały pomiar.
Co sprawdzam przed podłączeniem układu
Najbezpieczniejszy nawyk jest prosty: najpierw symbol, potem oznaczenia na obudowie, dopiero później sam montaż. W praktyce sprawdzam też, czy układ pracuje w trybie oddawania energii, ładowania czy wymuszonej reakcji chemicznej, bo od tego zależy interpretacja znaków.
- Porównuję schemat z faktycznym oznaczeniem terminali.
- Sprawdzam, czy pasek, ścięcie lub dłuższa nóżka zgadzają się z dokumentacją.
- W LED-ach i diodach nie zgaduję na podstawie samej obudowy.
- W bateriach, akumulatorach i magazynach energii pilnuję kolejności zacisków.
- W elementach antykorozyjnych kontroluję stan zużycia, a nie tylko sam wygląd zewnętrzny.
Jeżeli zapamiętasz tylko jedną rzecz, niech to będzie ta: w elektronice liczy się nie nazwa przewodu, ale kierunek prądu konwencjonalnego i rola elektrody w konkretnym układzie. To podejście oszczędza błędów przy montażu, serwisie i diagnozie, zwłaszcza tam, gdzie instalacja łączy elektronikę z energią, akumulatorami i ochroną przed korozją.
