Prostowanie prądu to jeden z tych procesów, o których łatwo zapomnieć, dopóki zasilacz nie zacznie się grzać albo układ nie przestanie trzymać napięcia. Dobrze dobrana dioda prostownicza decyduje o sprawności, temperaturze i niezawodności całego układu, dlatego ten temat ma znaczenie nie tylko w elektronice użytkowej, ale też w ładowarkach, przetwornicach i rozwiązaniach związanych z energią. Poniżej rozkładam go na proste części: jak to działa, jakie są warianty, co naprawdę liczy się w parametrach i których błędów unikać.
Najważniejsze rzeczy do sprawdzenia zanim wybierzesz element do prostowania
- Napięcie wsteczne musi mieć bezpieczny zapas względem realnego napięcia w układzie, nie tylko wobec wartości „z tabliczki”.
- Prąd ciągły to nie wszystko, bo przy starcie i ładowaniu kondensatora pojawiają się dużo wyższe impulsy.
- Spadek napięcia zamienia się w ciepło, a w prostowniku mostkowym liczą się zwykle dwa złącza jednocześnie.
- Schottky ogranicza straty w niskonapięciowych układach, ale zwykle gorzej znosi wysokie napięcie i ma większy prąd upływu.
- Temperatura pracy bywa ważniejsza niż sam katalogowy prąd, bo to ona często decyduje o trwałości układu.
Jak działa prostowanie w praktyce
W najprostszej wersji element przewodzi tylko w jednym kierunku, więc z prądu zmiennego robi się prąd jednokierunkowy. To jeszcze nie jest idealne napięcie stałe, ale już pierwszy krok do zasilenia elektroniki, naładowania akumulatora albo przygotowania energii do dalszej obróbki w przetwornicy.
Pojedynczy element i prostowanie jednopołówkowe
Jedna dioda przepuszcza tylko jedną połówkę sinusoidy. To rozwiązanie jest tanie i proste, ale ma wyraźną wadę: wykorzystuje tylko połowę dostępnej energii z wejścia. W praktyce oznacza to większe tętnienia, niższą sprawność i częściej potrzebę mocniejszego filtrowania po stronie wyjściowej.
Przeczytaj również: Symbol kondensatora - Jak czytać oznaczenia i typy na schemacie?

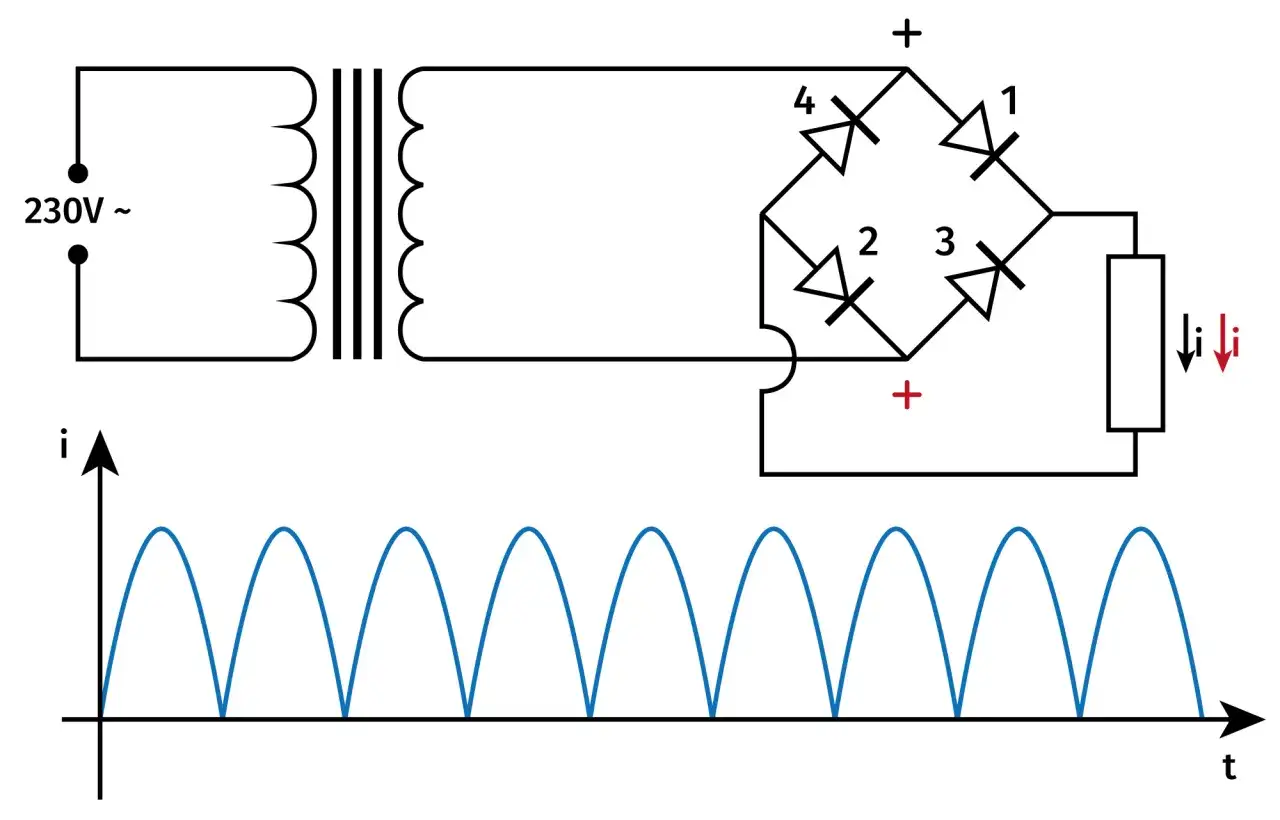

Mostek Graetza i prostowanie dwupołówkowe
Znacznie częściej spotyka się układ z czterech elementów, czyli mostek Graetza. W każdej połówce sinusoidy przewodzą dwa złącza, dlatego na wyjściu dostaje się pełniejsze wykorzystanie energii i prostsze filtrowanie napięcia. To właśnie ten wariant dominuje w zasilaczach, prostownikach akumulatorowych i wielu układach pomocniczych w elektronice energetycznej.
Przy napięciu 12 V AC po wyprostowaniu pojawia się szczyt około 16,8 V, ale po odjęciu spadku na dwóch złączach realny wynik będzie niższy. Gdy zrozumie się tę różnicę między wartością skuteczną, szczytową i rzeczywistą stratą na złączu, łatwiej dobrać całą resztę układu. Właśnie dlatego przechodzę od razu do parametrów katalogowych, bo to one mówią, czy rozwiązanie wytrzyma obciążenie bez przegrzewania.
Jak dobrać element prostujący do obciążenia
Ja przy doborze zaczynam od trzech pytań: jakie jest napięcie wsteczne, jaki prąd płynie ciągle i jak duży będzie impuls przy starcie. Dopiero potem patrzę na spadek napięcia i temperaturę, bo w praktyce to właśnie te liczby decydują o trwałości układu, a nie sam opis marketingowy w katalogu.
| Parametr | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| VRRM | Maksymalne napięcie wsteczne | Musi przewyższać szczyt napięcia wejściowego z zapasem. Dla sieci 230 V AC szczyt wynosi około 325 V, więc rozsądny wybór to zwykle 600 V lub więcej, a przy większym marginesie 800-1000 V. |
| IF(AV) | Średni prąd przewodzenia | Warto brać zapas, zwykle 1,3-2 razy względem prądu roboczego, bo temperatura i warunki chłodzenia mocno zmieniają realne możliwości. |
| IFSM | Prąd udarowy | Kluczowy przy ładowaniu dużych kondensatorów i przy włączaniu zasilacza. Impuls bywa kilka albo kilkadziesiąt razy wyższy od prądu pracy ciągłej. |
| Vf | Spadek napięcia na złączu | To prosta strata mocy. Przy 10 A różnica 0,5 V oznacza już 5 W ciepła mniej albo więcej do odprowadzenia. |
| trr | Czas odwrotnego odzyskiwania | W układach impulsowych i przetwornicach ma duże znaczenie, bo wpływa na straty, zakłócenia i temperaturę. |
Jeśli pracujesz na niskim napięciu, spadek rzędu 0,3-0,5 V na złączu robi dużą różnicę. W zwykłych prostownikach krzemowych spadek bywa bliżej 0,7-1,1 V na złącze, a w Schottky potrafi zejść niżej, co w układach 5 V, 12 V albo 24 V szybko przekłada się na realną sprawność. Z kolei w wyższych napięciach ważniejszy staje się zapas napięciowy i odporność termiczna, więc nie zawsze najniższe Vf jest najlepszym wyborem. Gdy to uporządkujesz, można sensownie porównać najpopularniejsze technologie.
Który typ sprawdzi się lepiej w danym układzie
W praktyce nie ma jednego „najlepszego” wariantu. Dobór zależy od napięcia, częstotliwości, temperatury i tego, czy ważniejsza jest sprawność, odporność, czy prostota montażu. W kartach katalogowych widać wyraźnie, że producenci rozdzielają te elementy na kilka rodzin właśnie dlatego, że każda rozwiązuje inny problem.
| Typ | Mocne strony | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Standardowa krzemowa | Jest tania, odporna i dobrze znosi wyższe napięcia wsteczne. | Ma większy spadek napięcia niż Schottky, więc więcej energii zamienia się w ciepło. | Do klasycznych prostowników sieciowych, zasilaczy i układów, gdzie liczy się zapas napięcia. |
| Schottky | Ma niski spadek napięcia i wysoką sprawność, szczególnie przy niskich napięciach. | Zwykle gorzej znosi wysokie napięcie wsteczne i ma większy prąd upływu. | Do 5 V, 12 V, 24 V, do prostowania wtórnego i ochrony polaryzacji. |
| Fast lub ultrafast | Lepsze zachowanie przy szybkich przełączaniach i mniejsze straty w układach impulsowych. | Bywa droższy niż zwykły prostownik i nie zawsze daje tak niski spadek jak Schottky. | Do przetwornic, zasilaczy impulsowych i szybkich układów mocy. |
| Gotowy mostek w jednej obudowie | Ułatwia montaż, skraca ścieżki i upraszcza projekt PCB. | W większym prądzie może wymagać sensownego chłodzenia, bo wszystkie straty skupiają się w jednym miejscu. | Gdy liczy się kompaktowość, szybkie uruchomienie i przewidywalny układ połączeń. |
W układach niskonapięciowych i prądowych najczęściej wygrywa Schottky, bo każda dziesiąta wolta mniej to po prostu mniej ciepła. W sieciowych zasilaczach i prostownikach akumulatorowych bezpieczniej czuję się z klasycznym krzemem albo szybkim wariantem, jeśli częstotliwość pracy rośnie. Ta różnica robi się jeszcze ważniejsza, gdy element pracuje w środowisku energii i fotowoltaiki, gdzie sprawność całego toru ma znaczenie od pierwszego wata.
Gdzie spotyka się je poza klasycznym zasilaczem
Najłatwiej kojarzyć prostownik z zasilaczem, ale jego rola jest dużo szersza. W elektronice energetycznej odpowiada za zamianę AC na DC w ładowarkach, prostownikach do akumulatorów, zasilaczach pomocniczych i wielu układach sterowania. Właśnie tam każdy dodatkowy spadek napięcia albo dodatkowy stopień nagrzewania ma praktyczne skutki.
- Ładowarki i prostowniki akumulatorowe - tu liczą się straty, bo przy większym prądzie nawet niewielki spadek na złączu zamienia się w wyraźne grzanie obudowy.
- Zasilacze sieciowe - mostek prostowniczy jest zwykle pierwszym blokiem po wejściu z sieci, a jego parametry wpływają na cały dalszy tor zasilania.
- Przetwornice i inwertery - szybkie przełączanie wymaga elementów o małym czasie odzyskiwania, inaczej rosną straty i zakłócenia.
- Fotowoltaika - w instalacjach PV spotyka się diody blokujące i obejściowe, które nie służą do prostowania w klasycznym sensie, ale pracują na tej samej zasadzie przewodzenia w jednym kierunku i też wymagają dobrego doboru cieplnego.
W układach PV szczególnie ważne jest to, że element prostujący lub blokujący nie może „zjadać” zbyt dużej części energii, bo cała instalacja pracuje wtedy mniej efektywnie. Z punktu widzenia użytkownika różnica między poprawnym a przeciętnym doborem nie zawsze widać na schemacie, ale bardzo dobrze widać ją w temperaturze i uzysku energii. Skoro wiadomo już, gdzie ten element pracuje, czas spojrzeć na błędy, które najczęściej psują cały projekt.
Najczęstsze błędy przy doborze i montażu
Najwięcej problemów nie wynika z „złego typu diody”, tylko z nieuwzględnienia warunków pracy. Widziałem układy, które na papierze wyglądały poprawnie, a po 15 minutach pracy zaczynały wariować, bo ktoś policzył tylko napięcie, a pominął prąd udarowy, temperaturę albo realny sposób chłodzenia.
- Za mały zapas napięcia wstecznego - przy sieci 230 V AC szczyt to około 325 V, więc element 400 V bywa po prostu zbyt blisko granicy.
- Liczenie tylko prądu ciągłego - przy załączeniu z dużym kondensatorem prąd udarowy może być wielokrotnie wyższy niż roboczy.
- Ignorowanie strat cieplnych - 0,5 V spadku przy 10 A to 5 W, a 1,2 V na dwóch złączach mostka to już naprawdę odczuwalne grzanie.
- Zły typ do częstotliwości pracy - w przetwornicy impulsowej zwykły prostownik może pracować, ale nie znaczy to, że zrobi to wydajnie.
- Brak uwagi przy polaryzacji - katoda zwykle jest oznaczona paskiem na obudowie, a pomyłka przy montażu potrafi natychmiast unieruchomić cały tor.
- Zakładanie, że „większy prąd znamionowy załatwia sprawę” - bez odprowadzenia ciepła nawet mocny element może pracować gorzej niż słabszy, ale dobrze chłodzony.
Jeżeli mam wskazać jeden błąd, który wraca najczęściej, to jest nim brak myślenia o cieple jako o części projektu, a nie jako o drobnym efekcie ubocznym. W elektronice mocy to właśnie temperatura decyduje, czy układ będzie stabilny po godzinie, po sezonie albo po kilku latach. I dlatego ostatni krok zawsze robię już na gotowym układzie, a nie tylko na etapie samego schematu.
Co sprawdzić, zanim uznasz układ za gotowy
Jeżeli mam ocenić, czy prostownik naprawdę nadaje się do pracy ciągłej, sprawdzam trzy rzeczy: temperaturę po kilkunastu minutach obciążenia, spadek napięcia przy realnym prądzie i zachowanie przy starcie z zimnego układu. To prosty test, ale bardzo szybko pokazuje, czy projekt jest zrobiony „na styk”, czy ma zdrowy zapas.
- Temperatura obudowy i radiatora po 15-20 minutach pracy pod obciążeniem.
- Napięcie wyjściowe przy pełnym obciążeniu, a nie tylko na biegu jałowym.
- Zapas napięciowy dla sieci, przepięć i chwilowych skoków przy rozruchu.
- Dobór technologii do częstotliwości pracy i poziomu napięcia w układzie.
Jeśli układ pracuje na niskim napięciu i każdy wat ma znaczenie, zwykle warto postawić na Schottky albo nowocześniejszy wariant o małym spadku napięcia. Jeśli napięcie jest wyższe albo priorytetem jest odporność i prostota, klasyczny prostownik krzemowy nadal pozostaje rozsądnym wyborem. Najlepszy efekt daje nie „najmocniejszy” element z katalogu, tylko taki, który pasuje do warunków pracy bez zbędnego grzania i bez myślenia życzeniowego.
