W praktyce ten element wraca w układach, które mają być proste, tanie i przewidywalne: od małych wzmacniaczy po sterowanie przekaźnikiem, czujnikiem albo fragmentem toru pomiarowego. Tranzystor bipolarny działa prądowo, więc dobrze rozumieć nie tylko jego oznaczenia, ale też to, jak zachowuje się baza, kiedy wchodzi w nasycenie i gdzie kończą się jego zalety. Poniżej porządkuję najważniejsze kwestie: zasadę pracy, różnice między NPN i PNP, typowe zastosowania oraz praktyczne zasady doboru.
Najkrótsza droga do zrozumienia tego elementu
- BJT steruje prądem bazy, dlatego wymaga sensownego sterowania, a nie tylko podania napięcia.
- Najważniejsze stany pracy to odcięcie, obszar aktywny i nasycenie.
- NPN najczęściej wygodniej stosować jako przełącznik po stronie masy, a PNP po stronie plusa.
- Przy doborze liczą się nie tylko wzmocnienie i prąd, ale też strata mocy, temperatura i VCE(sat).
- W systemach energetycznych i fotowoltaicznych ten typ tranzystora częściej wspiera układ niż samodzielnie przenosi główną moc.
Jak działa tranzystor bipolarny w praktyce

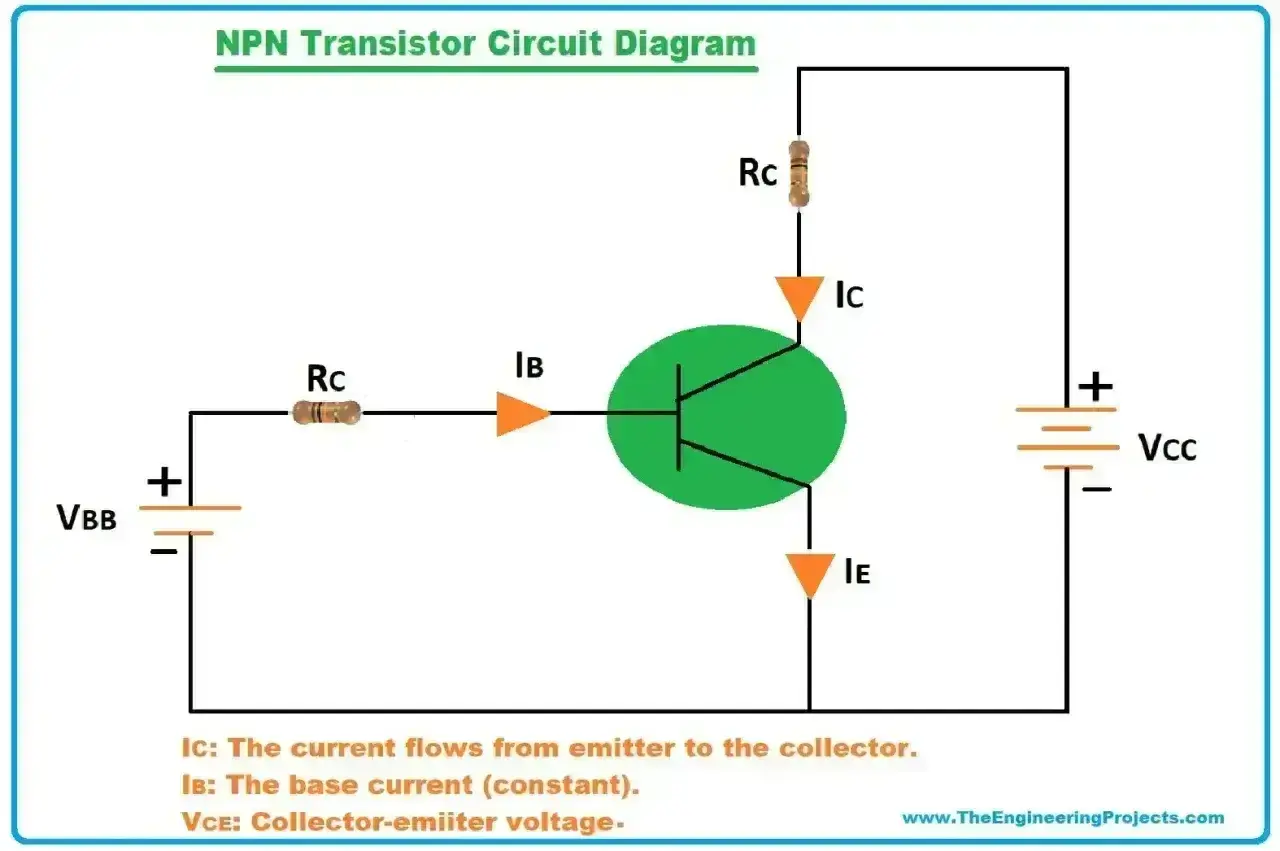

Najprościej patrzeć na niego jak na sterowany prądem element trójkońcówkowy. Prąd bazy nie jest tu dodatkiem, tylko sygnałem sterującym, który pozwala uzyskać znacznie większy prąd kolektora. W uproszczeniu można zapisać zależność jako IC ≈ β · IB, gdzie β, nazywane też hFE, oznacza wzmocnienie prądowe. To właśnie dlatego ten element jest tak wygodny w prostych wzmacniaczach i w roli przełącznika.
W tranzystorze krzemowym złącze baza-emiter zachowuje się podobnie do diody i zwykle wymaga około 0,6-0,7 V, żeby zaczął przewodzić. Gdy baza nie jest odpowiednio spolaryzowana, element pozostaje w odcięciu. Gdy przewodzi zgodnie z założeniem układu, pracuje w obszarze aktywnym. Jeśli jednak dociśniemy go zbyt mocno jako przełącznik, wejdzie w nasycenie, a spadek kolektor-emiter przestaje być pomijalny i zaczyna się liczyć jako realna strata mocy.
To ważne rozróżnienie, bo w praktyce wiele osób zakłada, że „włączony” tranzystor zachowuje się jak idealny styk. Nie zachowuje się. Ma swoje napięcie nasycenia, ograniczenia termiczne i zależność od warunków pracy. Z tej różnicy wynika też podział na NPN i PNP, który w układach robi większą różnicę, niż wygląda to na pierwszy rzut oka.
NPN i PNP wyglądają podobnie, ale w układzie zachowują się inaczej

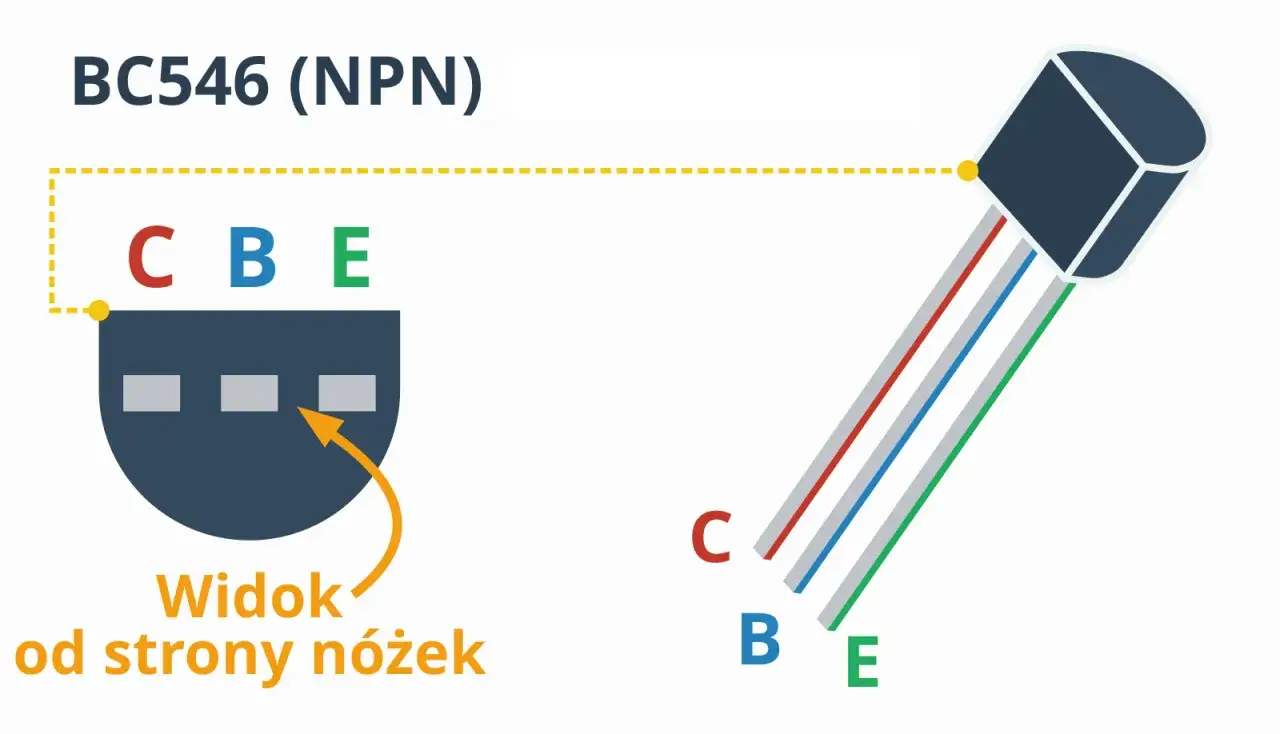

Oba warianty są zbudowane z tych samych warstw półprzewodnikowych, tylko w odwrotnej kolejności. W praktyce oznacza to inną polaryzację sterowania i inne miejsce w układzie, w którym najwygodniej je stosować. W elektronice użytkowej i automatyce dominuje zwykle NPN, bo łatwo nim sterować po stronie masy. PNP przydaje się częściej wtedy, gdy chcesz przełączać dodatnią szynę zasilania.
| Cecha | NPN | PNP |
|---|---|---|
| Stan włączenia | Baza musi być wyżej od emitera | Baza musi być niżej od emitera |
| Najczęstsza rola | Przełącznik po stronie masy, prosty wzmacniacz | Przełącznik po stronie plusa, układy lustrzane i źródła prądowe |
| Intuicja sterowania | „Wysoki” sygnał włącza element | „Niski” sygnał włącza element |
| Typowy komfort projektowy | Zwykle prostszy do użycia z mikrokontrolerem | Przydatny, gdy trzeba przełączać dodatni biegun zasilania |
Warto zapamiętać jedną praktyczną rzecz: przy prostych projektach częściej przegrywa nie sam typ tranzystora, tylko sposób jego wysterowania. Jeśli baza dostaje za mało prądu albo układ jest źle odniesiony do masy, nawet dobry element nie zadziała tak, jak oczekujesz. Z tego powodu dobór typu ma sens dopiero wtedy, gdy wiadomo, co ma robić cały stopień, a nie sam tranzystor.
Gdzie ten element ma sens w elektronice i energetyce
W codziennej praktyce BJT nie jest już pierwszym wyborem do wszystkiego, ale nadal ma kilka bardzo mocnych zastosowań. Najczęściej widzę go w miejscach, gdzie liczy się prostota sterowania, umiarkowany prąd i przewidywalne zachowanie analogowe. To właśnie dlatego nadal jest obecny w zasilaczach pomocniczych, prostych driverach i torach pomiarowych.
- Przełączanie małych obciążeń - przekaźniki, diody LED, buzzery, niewielkie cewki i zawory.
- Wzmacnianie małych sygnałów - przedwzmacniacze, stopnie wejściowe, układy audio i czujnikowe.
- Źródła i lustra prądowe - tam, gdzie ważna jest kontrola prądu, a nie tylko samo napięcie.
- Interfejsy do sterowania - poziomowanie sygnałów, proste układy ochronne i dopasowanie do mikrokontrolera.
- Energetyka i fotowoltaika - pomocnicze obwody w regulatorach, monitoringu, zabezpieczeniach i torach pomiaru prądu.
W głównym torze mocy, zwłaszcza przy wyższych prądach i częstotliwościach przełączania, częściej wygrywa MOSFET albo IGBT. Powód jest prosty: BJT wymaga prądu bazy i może generować większe straty w nasyceniu albo podczas przejść między stanami. W układach PV i zasilaniach praktycznych zwykle zostawiam go więc tam, gdzie jest naprawdę mocny: w analogowej kontroli, prostym driverze i sensownym ograniczaniu kosztu projektu. Następny krok to sprawdzenie, jak dobrać element bez zgadywania.
Jak dobrać element do projektu bez zgadywania
Przy doborze nie patrzę wyłącznie na to, „czy tranzystor ma odpowiedni prąd”. To zbyt mało. Dużo ważniejsze jest to, przy jakim prądzie podaje go producent, jak wygląda w nasyceniu i czy układ ma zapas termiczny. W małych projektach te różnice bywają niewidoczne na papierze, ale w praktyce decydują o tym, czy układ działa stabilnie po 20 minutach pracy, czy zaczyna się grzać po kilku sekundach.
| Parametr | Na co patrzeć | Dlaczego to ma znaczenie |
|---|---|---|
| IC maks. | Z zapasem względem realnego obciążenia, najlepiej nie „na styk” | Zapewnia margines na temperaturę, rozrzut egzemplarzy i chwilowe skoki prądu |
| VCEO | Musi być wyraźnie wyższe od napięcia w układzie | Chroni przed przebiciem przy przepięciach i impulsach indukcyjnych |
| hFE / β | Najlepiej wartość gwarantowana dla rzeczywistego prądu pracy | Typowe wzmocnienie z pierwszej strony katalogu bywa zbyt optymistyczne |
| VCE(sat) | Im niższe, tym lepiej w roli przełącznika | Niższy spadek to mniejsze straty i niższa temperatura |
| PD i obudowa | Sprawdź, czy układ odprowadzi ciepło | Nawet poprawnie dobrany element przegrywa z temperaturą, jeśli nie ma gdzie oddać mocy |
Przy przełączaniu obciążeń daję też rozsądny zapas prądu bazy. W praktyce często przyjmuje się, że baza ma dostać prąd wystarczający do pewnego nasycenia, a nie tylko do „teoretycznego” wzmocnienia z katalogu. To nie jest sztywna reguła dla każdego układu, ale dobry punkt startowy, zwłaszcza gdy sterujesz cewką, LED-em mocy albo prostym obciążeniem z logiki 3,3 V lub 5 V. Jeśli projekt ma pracować liniowo, a nie jako przełącznik, trzeba z kolei uważać, żeby nie wpychać go głęboko w nasycenie, bo wtedy rosną zniekształcenia i straty.
Widzisz tu ważną granicę: ten sam element może być świetny jako wzmacniacz, a przeciętny jako ciężki klucz mocy. Z tego właśnie wynikają najczęstsze błędy, które zwykle wychodzą dopiero po złożeniu układu.
Najczęstsze błędy, które kosztują najwięcej czasu
W praktyce problemy z BJT rzadko wynikają z samej teorii. Częściej winny jest skrót myślowy: ktoś zakłada, że tranzystor „po prostu” przewodzi albo że katalogowe hFE można wziąć bezkrytycznie z dowolnego miejsca w karcie katalogowej. To prowadzi do układów, które działają tylko na stole, ale nie w docelowych warunkach.
- Brak rezystora bazy - bez niego łatwo przeciążyć sterowanie i uszkodzić układ wejściowy.
- Opieranie projektu na typowym hFE - realne wzmocnienie zależy od prądu, temperatury i egzemplarza.
- Za mały zapas na prąd i napięcie - szczególnie przy cewkach, przekaźnikach i długich przewodach.
- Ignorowanie strat w nasyceniu - przy większym prądzie nawet setki miliwoltów robią się odczuwalne termicznie.
- Brak ochrony przed przepięciem indukcyjnym - bez diody gaszącej lub innego układu tłumiącego obciążenie potrafi zniszczyć tranzystor bardzo szybko.
- Mylenie przełączania z liniową regulacją - inny jest dobór i inne są wymagania cieplne.
Jeśli miałbym wskazać jeden błąd, który widzę najczęściej, byłoby to niedoszacowanie bazy. Element niby się włącza, ale nie wchodzi w pełne nasycenie, więc grzeje się bardziej, niż powinien, a obciążenie nie dostaje pełnej energii. Taki problem jest podstępny, bo na niskim obciążeniu wszystko wygląda poprawnie. Dopiero gdy układ pracuje dłużej albo trafia na gorszy egzemplarz, wychodzi, że projekt był zbyt optymistyczny.
Co zapamiętać, gdy ten element ma pracować w układzie zasilania
Jeśli budujesz coś związanego z zasilaniem, sterowaniem ładowaniem albo monitorowaniem energii, traktuję BJT jako element pomocniczy, ale wciąż bardzo pożyteczny. Dobrze sprawdza się w prostych driverach, w torach pomiarowych i tam, gdzie zależy Ci na przewidywalnym zachowaniu prądowym. W głównym torze mocy często ustępuje nowszym technologiom, ale to nie znaczy, że stał się zbędny.
Najbardziej praktyczna zasada jest prosta: wybieraj go tam, gdzie potrzebujesz taniego, zrozumiałego i dobrze opanowanego sterowania prądem, a nie tam, gdzie kluczowe są minimalne straty przy dużej mocy. Wtedy cały układ jest łatwiejszy do uruchomienia, mniej kapryśny i zwykle tańszy w dopracowaniu. Jeśli projekt ma działać w realnych warunkach, a nie tylko na krótkim teście, właśnie ta ostrożność robi największą różnicę.
Dobry dobór zaczyna się więc nie od symbolu na schemacie, ale od pytania, czy ten typ elementu pasuje do roli, jaką ma pełnić. Gdy odpowiedź brzmi „tak”, BJT nadal potrafi być jednym z najbardziej opłacalnych rozwiązań w całym układzie.
