Na schemacie kondensator wygląda prosto, ale z tego prostego znaku można odczytać zaskakująco dużo: czy element jest spolaryzowany, jakiej pojemności szukać, jakie napięcie wytrzyma i czy nadaje się do danego układu. W tym tekście pokazuję, jak czytać oznaczenia kondensatora bez zgadywania, gdzie najłatwiej popełnić błąd i jak odróżnić zwykły symbol od wersji dla kondensatora zmiennego lub elektrolitycznego. To przydaje się nie tylko przy nauce elektroniki, ale też przy pracy z zasilaczami, falownikami i układami energoelektronicznymi.
Najważniejsze informacje o symbolu kondensatora
- Dwie równoległe kreski oznaczają najczęściej kondensator niepolaryzowany.
- Kreska prosta i łuk w wielu schematach wskazują kondensator spolaryzowany, zwykle elektrolityczny.
- Strzałka przecinająca symbol mówi, że pojemność można regulować.
- Oznaczenia typu
C1,C2pomagają znaleźć element na schemacie i w zestawieniu części. - Najważniejsze obok symbolu są nie tylko µF, nF i pF, ale też napięcie znamionowe oraz polaryzacja.
- Jeśli rysunek jest niejednoznaczny, zawsze sprawdzam legendę, listę części albo notę katalogową.

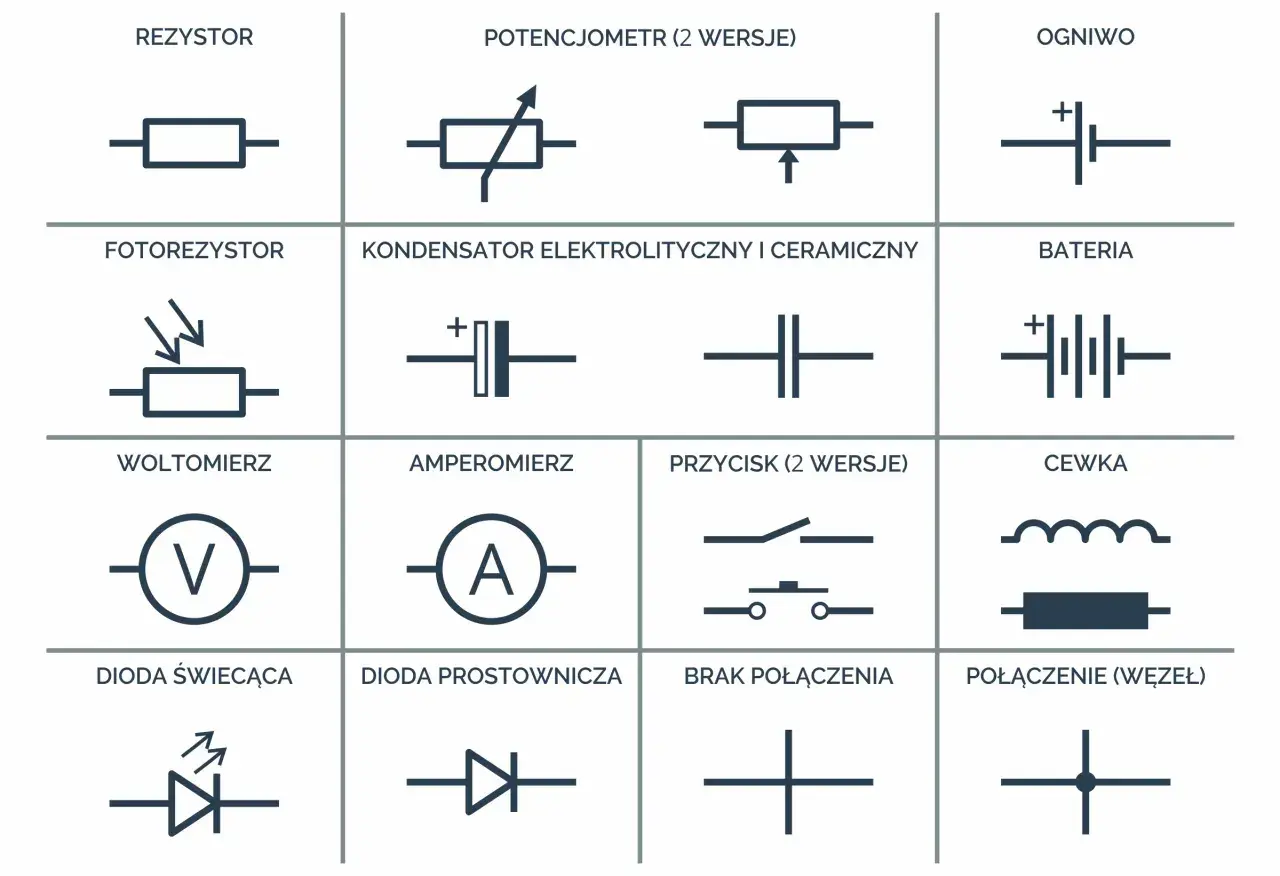

Jak wygląda symbol kondensatora na schemacie
Najprostszy zapis to dwie równoległe kreski rozdzielone przerwą. Taki znak pokazuje element, który magazynuje ładunek w polu elektrycznym, a nie przewodzi prądu jak zwykły przewód. W dokumentacji znajdziesz też oznaczenie literowe, najczęściej C z numerem porządkowym, na przykład C1 albo C12.
Ja zaczynam czytanie schematu właśnie od tego połączenia: kształt symbolu mówi mi, z jakim typem kondensatora mam do czynienia, a oznaczenie obok podpowiada, gdzie szukać wartości i parametrów. To ważne, bo sam wygląd symbolu nie wystarcza do montażu; dopiero razem z opisem daje pełną informację. Następnie trzeba sprawdzić, czy chodzi o wersję zwykłą, spolaryzowaną czy regulowaną.
Co oznaczają różne odmiany tego symbolu
W schematach nie ma jednego jedynego rysunku dla każdego kondensatora. Najczęściej spotkasz kilka podstawowych wariantów, a różnice nie są ozdobą, tylko informacją o sposobie pracy elementu.
| Wariant | Jak wygląda | Co oznacza | Gdzie zwykle występuje |
|---|---|---|---|
| Niepolaryzowany | Dwie równoległe kreski | Można podłączyć go w obu kierunkach | Filtry, sprzęganie sygnału, układy rezonansowe |
| Spolaryzowany | Jedna kreska prosta i jedna łukowata, czasem znak +
|
Ma biegun dodatni i ujemny | Elektrolity, część superkondensatorów, zasilacze |
| Zmienny | Symbol kondensatora przecięty strzałką | Pojemność można regulować | Strojenie, radia, generatory, układy pomiarowe |
| Preset | Symbol z dodatkowym oznaczeniem regulacji technicznej | Regulacja pomocnicza, zwykle serwisowa | Ustawianie fabryczne i serwis |
Najwięcej nieporozumień rodzi symbol spolaryzowany. W wielu schematach łuk oznacza stronę ujemną, ale jeśli dokumentacja pochodzi od innego producenta albo ma starszą konwencję rysowania, zawsze warto zerknąć do legendy. Dzięki temu nie opierasz się na domyśle, tylko na konkretnej konwencji użytej w danym projekcie. To prowadzi prosto do drugiej rzeczy, która ma znaczenie: oznaczeń obok znaku.
Jak odczytać oznaczenia obok symbolu
Sam kształt mówi tylko tyle, że to kondensator. Reszta informacji siedzi obok: w nazwie elementu, w jednostce pojemności, napięciu znamionowym, tolerancji albo kodzie nadrukowanym na obudowie.
| Oznaczenie | Przykład | Znaczenie w praktyce |
|---|---|---|
| Numer referencyjny |
C1, C7
|
Wskazuje konkretny element na schemacie i w zestawieniu części |
| Pojemność |
100 nF, 4.7 µF, 220 pF
|
Pokazuje, ile ładunku element może magazynować |
| Napięcie znamionowe |
25 V, 50 V, 400 V
|
Mówi, jakie napięcie element ma bezpiecznie wytrzymać |
| Tolerancja |
±5%, ±20%
|
Określa, jak bardzo rzeczywista pojemność może się różnić od nominalnej |
| Kod skrócony |
4n7, 104
|
Praktyczny zapis pojemności na małych elementach i w notach katalogowych |
Warto zapamiętać dwa częste skróty. Zapis 4n7 oznacza 4,7 nF, a 104 to 100 nF, bo ostatnia cyfra działa jak mnożnik. Ja traktuję takie kody jako szybką podpowiedź, ale nigdy jako jedyne źródło decyzji. Jeśli element pracuje w układzie zasilania albo w torze o wyższym napięciu, napięcie znamionowe jest równie ważne jak pojemność, a czasem ważniejsze.
Najczęstsze pomyłki przy czytaniu schematów
W praktyce problem nie polega na tym, że ktoś nie zna symbolu. Błąd pojawia się wtedy, gdy patrzy tylko na sam kształt i ignoruje kontekst obwodu.
- Pomylenie kondensatora spolaryzowanego z niepolaryzowanym - wstawienie elementu odwrotnie może skończyć się uszkodzeniem, zwłaszcza w zasilaczu.
- Ignorowanie napięcia znamionowego - kondensator o dobrej pojemności, ale zbyt niskim napięciu, nie jest bezpiecznym zamiennikiem.
- Mylenie symbolu kondensatora z symbolem baterii lub cewki - podobieństwo bywa mylące przy szybkim czytaniu schematu.
- Zakładanie, że każdy łuk oznacza to samo - w różnych konwencjach rysunkowych wartość informacyjna może być podobna, ale szczegóły zapisu bywają inne.
- Branie samej pojemności za pełną specyfikację - w wielu zastosowaniach liczą się jeszcze ESR, temperatura pracy i tolerancja.
To szczególnie ważne w układach energoelektronicznych, gdzie kondensator nie jest dodatkiem, tylko elementem wpływającym na stabilność całego systemu. Gdy już wiesz, jak uniknąć podstawowych błędów, łatwiej przejść do zastosowań, w których ten mały znak naprawdę robi różnicę.
Gdzie ten znak ma największe znaczenie w praktyce
W elektronice użytkowej symbol kondensatora pojawia się wszędzie tam, gdzie trzeba wygładzić napięcie, odsprzęgnąć zakłócenia albo ustawić czas reakcji układu. W energetyce i fotowoltaice widać to jeszcze wyraźniej, bo kondensatory pracują w zasilaczach impulsowych, falownikach, czyli przetwornicach zmieniających prąd stały na przemienny, w filtrach ograniczających zakłócenia elektromagnetyczne oraz w układach bufora energii.
W takich projektach patrzę na symbol nie jak na rysunek, ale jak na skrót decyzji konstrukcyjnej. Jeśli widzę kondensator przy wejściu zasilania, spodziewam się filtracji zakłóceń. Jeśli jest na szynie pośredniej prądu stałego, zakładam wygładzanie tętnień i chwilowe magazynowanie energii. Jeśli pojawia się w torze sterowania, sprawdzam, czy odpowiada za opóźnienie, sprzężenie albo stabilizację pracy przetwornicy.
- W zasilaczach kondensator wygładza tętnienia napięcia po prostowaniu.
- W falownikach pomaga utrzymać stabilność po stronie prądu stałego i ograniczać zakłócenia.
- W filtrach sygnałowych odcina składową stałą albo przepuszcza tylko wybrany zakres częstotliwości.
- W układach strojenia decyduje o częstotliwości pracy obwodu rezonansowego.
To właśnie dlatego w projektach związanych z energią odnawialną odczyt symbolu nie jest akademicką drobiazgowością. Jedna pomyłka przy polaryzacji albo napięciu znamionowym potrafi zatrzymać cały układ albo skrócić żywotność elementu. Ostatni krok to szybki sposób, żeby czytać taki schemat bez zgadywania.
Co zapamiętać, zanim podłączysz element
Gdy mam do czynienia z nieznanym schematem, przechodzę przez prostą kolejność: najpierw rozpoznaję typ symbolu, potem sprawdzam oznaczenie C z numerem, a na końcu weryfikuję pojemność, napięcie i polaryzację. To wystarcza w większości przypadków, o ile dokumentacja jest spójna. Jeśli coś wygląda nietypowo, sięgam do zestawienia części albo noty katalogowej zamiast zgadywać na podstawie samego rysunku.
Najkrótsza dobra zasada brzmi tak: sam symbol mówi, że to kondensator, ale dopiero opis obok mówi, jaki to kondensator i czy nadaje się do danego miejsca w układzie. W praktyce oszczędza to czas, pieniądze i błędy montażowe. Jeśli schemat dotyczy zasilacza, falownika albo układu z wyższym napięciem, sprawdzam to podwójnie, bo tam margines błędu jest dużo mniejszy niż w prostych ćwiczeniach laboratoryjnych.
Dobrze odczytany symbol kondensatora to mała rzecz, która upraszcza cały projekt. Im szybciej rozpoznasz typ elementu i jego parametry, tym mniej ryzykujesz przy doborze zamiennika, analizie schematu i uruchamianiu urządzenia.
