Zdalny pomiar i przesył danych z urządzeń do systemu centralnego to dziś jeden z najpraktyczniejszych elementów nowoczesnej elektroniki w energetyce, automatyce budynkowej i monitoringu instalacji PV. W tym tekście wyjaśniam, jak działa telemetria, jakie dane zbiera się najczęściej, czym różnią się popularne łącza komunikacyjne i na co uważać, żeby system był naprawdę użyteczny, a nie tylko efektowny na papierze. Jeśli planujesz monitoring falownika, licznika, magazynu energii albo całej instalacji, to właśnie tutaj najlepiej zacząć.
Najważniejsze rzeczy, które warto wiedzieć przed wdrożeniem zdalnego monitoringu
- Najlepszy system to taki, który zbiera dane potrzebne do decyzji, a nie wszystko bez selekcji.
- W instalacjach PV i w energetyce domowej najczęściej liczą się napięcie, prąd, moc, temperatura, alarmy i profil zużycia energii.
- Wybór między przewodem, Wi-Fi, LTE czy LoRaWAN zależy od odległości, stabilności łącza, poboru energii i kosztu utrzymania.
- Interwał pomiaru ma znaczenie: do rozliczeń zwykle wystarcza 15 minut, a do diagnostyki potrzebne są krótsze odczyty.
- Bez bufora lokalnego, synchronizacji czasu i podstawowego bezpieczeństwa nawet dobry sprzęt może dawać mylący obraz sytuacji.

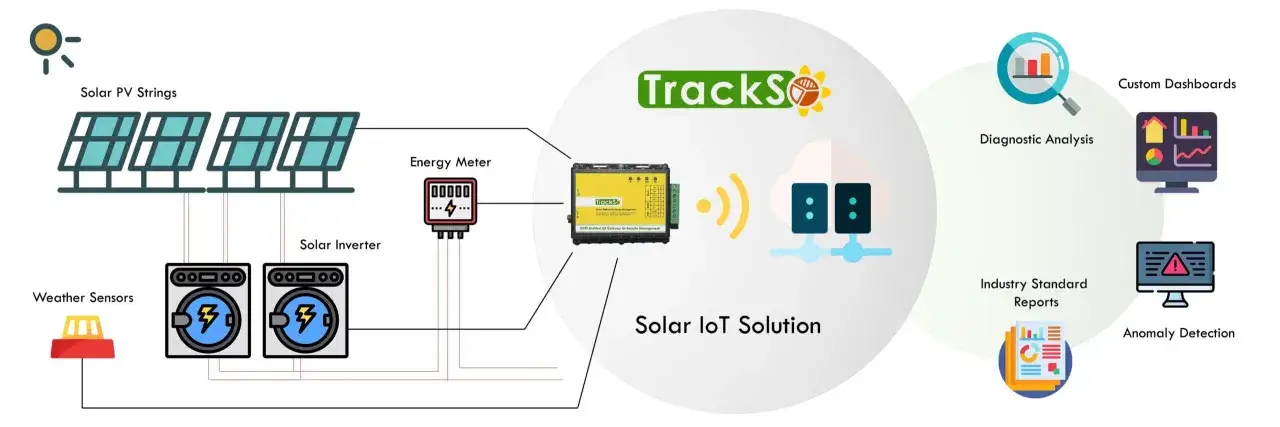

Jak działa telemetria w urządzeniach elektronicznych
W praktyce patrzę na ten mechanizm jak na łańcuch kilku prostych etapów. Czujnik mierzy zjawisko fizyczne, na przykład napięcie, temperaturę albo przepływ, przetwornik zamienia sygnał analogowy na cyfrowy, a mikrokontroler dopisuje znacznik czasu i identyfikator urządzenia. Potem pakiet danych trafia przez przewód albo łącze bezprzewodowe do bramki, serwera lub chmury, gdzie można go analizować, porównywać z historią i zamieniać w alarmy.
Najważniejsze jest to, że sama transmisja to tylko część całego układu. Równie istotne są buforowanie danych, czyli zapis lokalny na wypadek zaniku sieci, oraz edge computing, czyli wstępna analiza po stronie urządzenia. Dzięki temu system nie musi wysyłać wszystkiego w surowej postaci, a reakcja na awarię może być szybsza niż zwykłe odświeżenie aplikacji w telefonie.
- Warstwa pomiarowa zbiera dane z czujników i przetworników.
- Warstwa sterująca porządkuje je, filtruje i nadaje im kontekst czasowy.
- Warstwa komunikacyjna przesyła je do systemu nadrzędnego.
- Warstwa analityczna zamienia liczby w wykresy, alarmy i decyzje serwisowe.
Kiedy rozumiesz już sam mechanizm, łatwiej ocenić, które sygnały naprawdę mają znaczenie, a które tylko zajmują miejsce w bazie danych. Następny krok to wybór danych, które rzeczywiście warto zbierać.
Jakie dane naprawdę warto zbierać
Nie każda liczba jest równie cenna. W instalacji fotowoltaicznej bardziej interesuje mnie trend napięcia, temperatura i stan falownika niż pojedynczy odczyt bez kontekstu. W energetyce domowej i małej firmie największą wartość mają dane, które pomagają odpowiedzieć na trzy pytania: co się dzieje, dlaczego się dzieje i czy trzeba reagować teraz.
| Dane | Po co je zbierać | Co zwykle zdradzają |
|---|---|---|
| Napięcie i prąd | Kontrola obciążenia i jakości zasilania | Przeciążenia, spadki, luźne połączenia, asymetrię faz |
| Moc chwilowa | Bieżący podgląd produkcji lub poboru | Clipping, skoki obciążenia, zbyt małą rezerwę mocy |
| Energia w interwałach 15 minut | Analiza profilu zużycia i rozliczeń | Szczyty poboru, potencjał autokonsumpcji, efekty oszczędności |
| Temperatura komponentów | Ochrona elektroniki i diagnostyka przegrzewania | Zabrudzenie, słabą wentylację, przeciążenie lub awarię chłodzenia |
| Stan baterii i SoC | Ocena dostępnej rezerwy energii | Zbyt głębokie rozładowania, nierówną pracę magazynu, spadek pojemności |
| Alarmy i status łącza | Szybka reakcja serwisu | Awarię komunikacji, błąd urządzenia, brak odpowiedzi z pola |
Ja zwykle rozdzielam dane na dwie grupy: te do szybkiej reakcji i te do raportów. Do podglądu na żywo często wystarcza interwał 1-15 sekund, do analizy energetycznej sensownie sprawdzają się profile 15-minutowe, a do rozliczeń czy porównań okresowych ważniejsza jest spójność niż sama gęstość próbkowania. Dopiero znając sens danych, można dobrać właściwe łącze i sposób transmisji.
Jakie łącze i protokół sprawdzają się w praktyce
Tu najłatwiej popełnić błąd, bo ludzie często wybierają technologię, która brzmi nowocześnie, a nie tę, która najlepiej pasuje do warunków instalacji. Na dole liczy się przewód albo radio, a na górze system integracji, zwykle oparty o API, MQTT albo SCADA, czyli warstwę, która zbiera dane i wystawia je dalej do aplikacji, panelu lub automatyki.
| Technologia | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| RS-485 / Modbus RTU | Prosty, tani, odporny na zakłócenia | Wymaga okablowania i starannej konfiguracji | Falowniki, liczniki, magazyny energii, automatyka przemysłowa |
| Ethernet / Modbus TCP | Wygodna integracja, dobra przepustowość | Zależność od infrastruktury sieciowej | Budynki, serwerownie, rozbudowane systemy EMS |
| Wi-Fi | Łatwy retrofit, brak dodatkowego kabla danych | Bywa niestabilne i bardziej prądożerne | Domowe aplikacje, monitoring pojedynczych urządzeń |
| CAN | Szybki i deterministyczny, dobry do sterowania | Krótki zasięg, wymaga zgodności urządzeń | BMS, magazyny energii, pojazdy, układy bateryjne |
| LoRaWAN | Duży zasięg, niski pobór energii | Mała przepustowość | Rozproszone czujniki, obiekty bez stałego zasilania, teren otwarty |
| LTE-M / NB-IoT / 4G | Niezależność od lokalnej sieci, dobra mobilność | Abonament i zależność od zasięgu operatora | Obiekty oddalone, kontenery techniczne, stacje terenowe |
W domu z fotowoltaiką często wystarcza Wi-Fi albo Ethernet, ale przy magazynie energii, licznikach i sterowaniu fazami częściej wygrywa RS-485 lub CAN. Z kolei w rozproszonych lokalizacjach bez stabilnego internetu rozsądniej sprawdza się łączność komórkowa albo LoRaWAN, bo zwykłe „będzie działać” bywa tu po prostu zbyt słabym założeniem. Kiedy dobierzesz technologię przesyłu, łatwiej wskazać miejsca, w których ta architektura daje największy zwrot.
Gdzie zdalny odczyt daje największy zwrot
Największy sens widzę tam, gdzie błąd kosztuje czas, energię albo dojazd serwisu. W energetyce i elektronice użytkowej nie chodzi wyłącznie o ładny wykres, tylko o to, czy system pomaga podejmować decyzje szybciej i pewniej.
Instalacja fotowoltaiczna
W PV monitoring produkcji pozwala od razu wychwycić spadek wydajności, zacienienie jednego stringu, zabrudzenie paneli albo błąd falownika. Dobrze ustawione alarmy pokazują też, czy problem jest chwilowy, czy powtarzalny. To ważne, bo bez danych łatwo przeoczyć usterkę, która przez kilka tygodni obniża uzysk o kilka procent, a czasem więcej.
Magazyn energii i system zarządzania energią
Przy bateriach najcenniejsze są informacje o stanie naładowania, temperaturze, liczbie cykli i balansowaniu ogniw. Jeśli magazyn pracuje w domu lub małej firmie, zdalny podgląd pomaga ocenić, czy ustawiony priorytet ładowania ma sens i czy nie trzeba zmienić harmonogramu pracy odbiorników. W praktyce to właśnie tutaj różnica między dobrym a przeciętnym wdrożeniem najszybciej przekłada się na rachunki.
Liczniki i rozliczenia energii
W przypadku liczników zdalny odczyt ma znaczenie nie tylko dla operatora, ale też dla użytkownika końcowego. Profil 15-minutowy pokazuje, kiedy dom albo firma naprawdę zużywa najwięcej energii, a to z kolei ułatwia zmianę taryfy, przesunięcie części obciążeń albo sprawdzenie, czy faktura zgadza się z rzeczywistym poborem. Tu nie chodzi o ciekawostkę techniczną, lecz o twarde dane do zarządzania kosztem.
Przeczytaj również: Jak podłączyć amperomierz z bocznikiem - uniknij najczęstszych błędów
Ładowarki, pompy ciepła i automatyka budynku
W budynkach najlepiej działa podejście, w którym monitoring jest połączony ze sterowaniem. Ładowarka samochodu elektrycznego może ograniczać moc w godzinach szczytu, pompa ciepła może korzystać z nadwyżki z PV, a system automatyki może odciąć mniej ważny obwód, zanim wybije zabezpieczenie. Taki układ daje realną kontrolę nad obciążeniem, zamiast tylko pokazywać je na ekranie.
Właśnie dlatego sam podgląd danych nie wystarcza, jeśli nie stoi za nim przemyślana integracja z resztą instalacji. To prowadzi do pytania, jak wybrać system, który nie rozsypie się po pierwszej awarii lub aktualizacji.
Jak wybrać system, który nie zawiedzie po pierwszej awarii
Ja zaczynam od czterech pytań. Nie od modelu urządzenia, nie od logo producenta, tylko od tego, co system ma realnie zmienić w codziennej pracy.
- Co ma być rezultatem? Alarm, oszczędność, rozliczenie, diagnostyka czy optymalizacja autokonsumpcji.
- Jak szybko trzeba reagować? W jednych instalacjach wystarczy odczyt co kilka minut, w innych alarm musi pojawić się po kilku sekundach.
- Czy dane mają być lokalne, czy chmurowe? Lokalny zapis zwiększa odporność na awarie internetu, a chmura ułatwia dostęp z wielu miejsc.
- Czy integracja jest otwarta? Modbus, MQTT, API i eksport danych są dziś ważniejsze niż zamknięta aplikacja, która działa tylko z jednym modelem sprzętu.
- Kto będzie utrzymywał system? Jeśli nikt nie ma czasu na aktualizacje, kalibrację i przegląd alarmów, lepsze będzie prostsze rozwiązanie niż rozbudowana platforma.
W kosztach najłatwiej pomylić cenę modułu z ceną całego wdrożenia. Orientacyjnie prosty monitoring falownika to często wydatek rzędu 300-1000 zł, bramka lub rejestrator danych kosztuje zwykle 400-1500 zł, a łącze komórkowe z kartą SIM to najczęściej 10-30 zł miesięcznie. Przy integracji firmowej albo automatyce budynkowej doliczam jeszcze 500-3000 zł za konfigurację, testy i dopięcie systemu do reszty infrastruktury. Widełki są szerokie, bo liczy się liczba punktów pomiarowych, wymagany poziom niezawodności i zakres raportowania.
Gdy już znamy koszty i wymagania, łatwo wskazać najczęstsze potknięcia, które psują nawet dobrze zaprojektowany projekt. I właśnie one zwykle ujawniają się dopiero po uruchomieniu.
Najczęstsze błędy i ograniczenia, które widzę w praktyce
Najbardziej kosztowne pomyłki nie dotyczą samego sprzętu, tylko sposobu jego użycia. Zbyt wiele instalacji zbiera dane, których nikt potem nie interpretuje, albo traci je w momencie, gdy są najbardziej potrzebne.
| Błąd | Skutek | Jak to naprawić |
|---|---|---|
| Zbyt gęsty pomiar bez potrzeby | Więcej szumu, większe koszty transmisji i magazynowania | Dopasować interwał do realnej decyzji, a nie do chęci „mieć wszystko” |
| Brak lokalnego bufora | Luki w historii po zaniku internetu | Wymagać pamięci lokalnej na co najmniej 24-72 godziny pracy |
| Brak synchronizacji czasu | Rozjechane wykresy i błędne porównania | Ustawić NTP lub inny pewny źródłowy zegar |
| Słaby zasięg Wi-Fi lub źle poprowadzony kabel | Przerywana komunikacja i fałszywe alarmy | Zmienić topologię, dodać przewód, repeater albo LTE |
| Brak kalibracji czujników | Błędne wnioski i nietrafione decyzje serwisowe | Weryfikować odczyty okresowo, zwłaszcza przy krytycznych pomiarach |
| Za słabe zabezpieczenia dostępu | Ryzyko podglądu danych i nieautoryzowanej zmiany ustawień | Stosować hasła, role, segmentację sieci i szyfrowanie transmisji |
Jest jeszcze jeden aspekt, o którym często się zapomina: dane o zużyciu energii potrafią sporo powiedzieć o rytmie dnia domowników albo pracy firmy, więc dostęp do nich powinien być ograniczony. Sama technologia może być świetna, ale bez podstawowego porządku w bezpieczeństwie i utrzymaniu szybko traci sens. Na końcu liczy się już nie teoria, tylko to, czy system będzie pracował stabilnie przez lata.
Co zostaje z tego na lata, a co jest tylko dodatkiem
Jeśli miałbym zostawić tylko jedną praktyczną zasadę, byłaby prosta: projektuj system pod decyzję, a nie pod liczbę odczytów. Najlepiej działają instalacje, które zbierają tylko potrzebne sygnały, mają lokalny bufor, sensowne alarmy i prostą ścieżkę integracji z resztą infrastruktury.
- Najpierw określ, co chcesz wykrywać lub optymalizować.
- Potem dobierz częstotliwość pomiaru i sposób transmisji.
- Na końcu sprawdź, czy system da się utrzymać bez ciągłej walki z ustawieniami.
W energetyce, fotowoltaice i automatyce budynkowej wygrywa nie najbardziej rozbudowany panel, tylko rozwiązanie, które daje wiarygodny obraz sytuacji i pozwala zareagować zanim drobna usterka zamieni się w kosztowny problem. Jeśli ten warunek jest spełniony, zdalny pomiar przestaje być dodatkiem, a staje się realnym narzędziem oszczędzania energii i czasu.
