CMOS pojawia się w dwóch bardzo różnych kontekstach: jako technologia budowy większości nowoczesnych układów scalonych i jako mała pamięć podtrzymująca ustawienia płyty głównej. Te znaczenia łatwo pomylić, a to prowadzi do błędnych wniosków przy diagnozie komputera i przy ocenie, jak działa elektronika. W tym tekście rozbieram temat na części: od zasady działania w chipach, przez rolę baterii na płycie, po bezpieczny reset BIOS/UEFI i typowe objawy awarii.
Najważniejsze fakty o CMOS, które trzeba rozdzielić od siebie
- To nie jest jedno pojęcie, tylko dwa powiązane światy: technologia układów scalonych i pamięć ustawień komputera.
- W elektronice CMOS kojarzy się z niskim poborem mocy, wysoką gęstością tranzystorów i szerokim zastosowaniem w procesorach, kontrolerach oraz sensorach.
- W komputerze stacjonarnym bateria CR2032 3 V zwykle podtrzymuje zegar RTC i część ustawień BIOS/UEFI.
- Reset ustawień ma sens po błędnej konfiguracji, aktualizacji firmware albo problemach z rozruchem, ale nie zastąpi naprawy uszkodzonego sprzętu.
- Po wyczyszczeniu ustawień najczęściej trzeba ponownie ustawić datę, godzinę, kolejność bootowania i profile pamięci RAM.
Dwa znaczenia, które najczęściej się mieszają
Ja rozdzielam ten temat od razu, bo w praktyce chodzi o dwie różne rzeczy. Z jednej strony mamy technologię układów scalonych opartą na komplementarnych tranzystorach, a z drugiej niewielki obszar pamięci i zasilanie podtrzymujące ustawienia płyty głównej. To samo słowo krąży więc między elektroniką cyfrową a codzienną obsługą komputera, ale problemy, które rozwiązuje, są zupełnie inne.
| Obszar | Co oznacza | Po co istnieje | Co zauważa użytkownik |
|---|---|---|---|
| Technologia CMOS | Sposób budowy układów scalonych z pary komplementarnych tranzystorów MOSFET | Niski pobór mocy, wysoka gęstość upakowania i dobra skalowalność | Sprawniejsze procesory, kontrolery, pamięci i układy sterujące |
| Pamięć ustawień na płycie głównej | Niewielki obszar danych podtrzymywany bateryjnie wraz z zegarem RTC | Przechowywanie konfiguracji BIOS/UEFI, daty, godziny i części parametrów startowych | Zachowanie lub utrata ustawień po odłączeniu zasilania |
To rozróżnienie porządkuje resztę tematu. Gdy już wiadomo, że jedno dotyczy architektury chipów, a drugie praktyki serwisowej, łatwiej zrozumieć, dlaczego te same trzy litery pojawiają się w zupełnie różnych rozmowach. Teraz przechodzę do samej technologii układów scalonych, bo to od niej wszystko się zaczęło.
Jak działa technologia CMOS w układach scalonych
W produkcji układów scalonych CMOS nie oznacza jednego konkretnego układu, tylko architekturę opartą na dwóch komplementarnych typach tranzystorów: p-channel i n-channel MOSFET. MOSFET, czyli tranzystor polowy metal-tlenek-półprzewodnikowy, działa jak bardzo szybki przełącznik sterowany napięciem. W praktyce jeden tranzystor pomaga zamknąć obwód wtedy, gdy drugi go otwiera, dzięki czemu układ zużywa bardzo mało energii w stanie spoczynku.
To właśnie ta cecha sprawiła, że CMOS tak mocno zdominował elektronikę cyfrową. W procesorach, kontrolerach, układach pamięci i czujnikach liczy się dziś nie tylko wydajność, ale też mały pobór mocy i ograniczenie nagrzewania. W systemach, które pracują długo i mają działać stabilnie przy niskim zużyciu energii, taka konstrukcja jest po prostu praktyczna.
Od strony produkcyjnej mówimy o całym łańcuchu kroków: przygotowaniu wafla krzemowego, nanoszeniu warstw, fotolitografii, domieszkowaniu i trawieniu. Wafel to po prostu cienki, bardzo czysty krzemowy krążek, na którym powstają miliony lub miliardy tranzystorów. Im bardziej zaawansowany proces, tym większa precyzja jest potrzebna do utrzymania parametrów układu i tym wyższy staje się koszt samej produkcji.
Warto pamiętać o jednym ograniczeniu: miniaturyzacja nie rozwiązuje wszystkiego. Przy coraz mniejszych strukturach rosną trudności związane z upływem prądu, ciepłem i zmiennością parametrów. Dlatego współczesne firmy półprzewodnikowe nie tylko zmniejszają tranzystory, ale też poprawiają ich geometrię, materiały i sposób zarządzania energią. To właśnie tutaj widać, że CMOS nie jest starą, zamkniętą technologią, tylko ciągle rozwijaną podstawą elektroniki. A z tego punktu już tylko krok do drugiego znaczenia, czyli pamięci ustawień w komputerze.
Do czego służy pamięć ustawień na płycie głównej
W komputerze domowym albo biurowym bateria na płycie głównej nie trzyma plików użytkownika, systemu operacyjnego ani danych z dysku. Jej zadanie jest węższe i bardziej techniczne: podtrzymuje zegar czasu rzeczywistego, czyli RTC, oraz pomaga zachować część ustawień firmware. RTC to układ, który pilnuje daty i godziny nawet wtedy, gdy komputer jest odłączony od prądu.
W praktyce zapisane są tam takie rzeczy jak kolejność startu dysków, tryb pracy kontrolera SATA, ustawienia wentylatorów, profil pamięci RAM, opcje Secure Boot czy wybrane funkcje bezpieczeństwa i wirtualizacji. Na wielu płytach głównych wciąż mówi się o BIOS-ie, choć w nowych konstrukcjach coraz częściej chodzi już o UEFI. Nazwa bywa inna, ale dla użytkownika skutki są podobne: to tam leży konfiguracja startowa komputera.

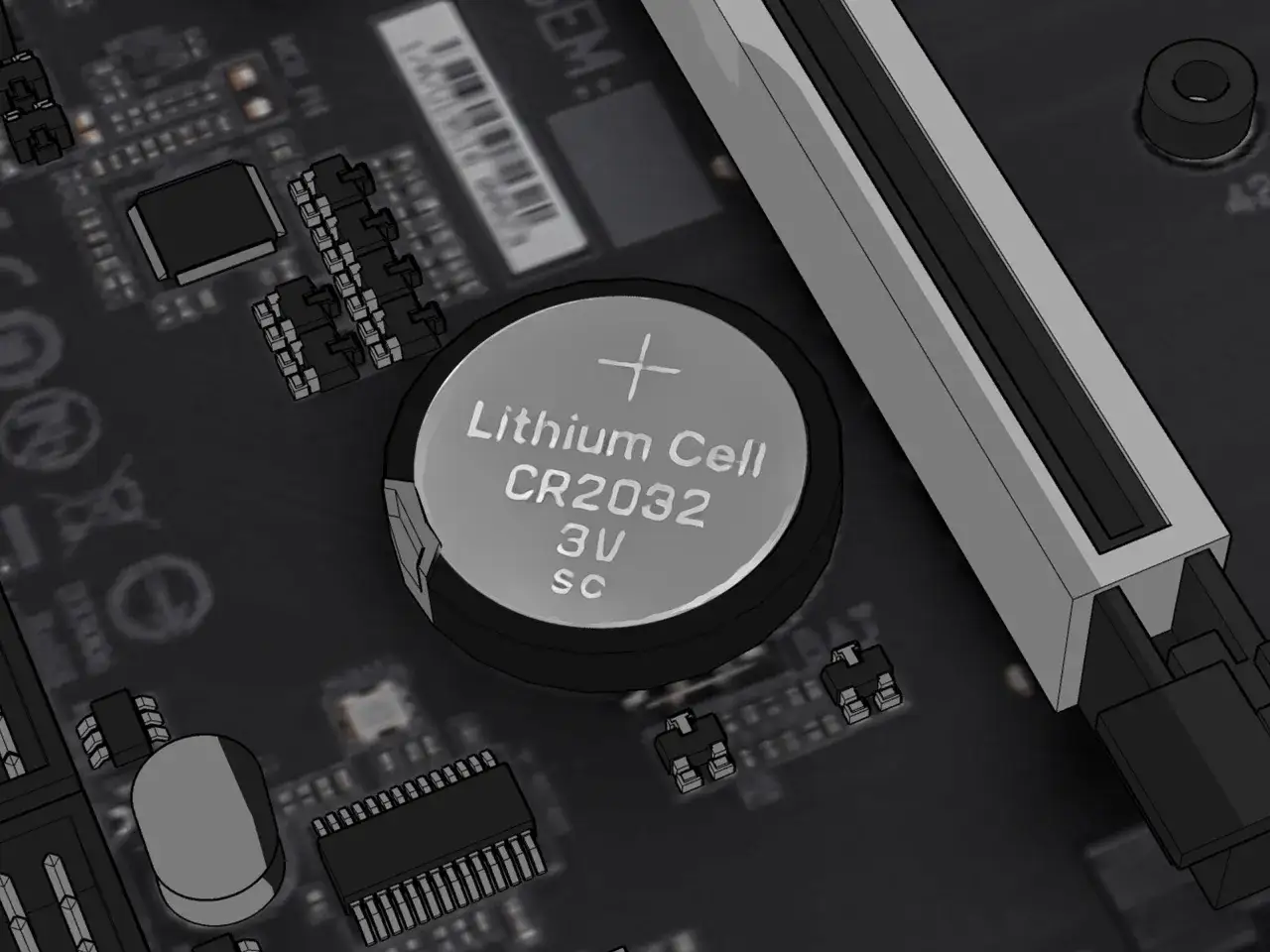

Najczęściej spotykanym ogniwem jest bateria CR2032 o napięciu 3 V. W desktopach jest ona łatwo dostępna, zwykle w formie srebrnej „monety” na płycie głównej. W laptopach sytuacja bywa mniej wygodna, bo bateria może być podłączona przewodem, schowana głębiej albo częściowo zastąpiona zasilaniem z głównego pakietu. Z tego powodu nie każdą awarię da się diagnozować tak samo.
Najważniejszy wniosek jest prosty: jeśli komputer po odłączeniu od prądu gubi godzinę, datę albo kolejność bootowania, problem często dotyczy właśnie baterii lub obszaru ustawień, a nie dysku czy systemu. Tę różnicę dobrze mieć w głowie, zanim zacznie się cokolwiek rozbierać. Skoro wiemy już, do czego służy ta pamięć, czas przejść do bezpiecznego resetu.
Jak bezpiecznie zresetować ustawienia BIOS/UEFI
Reset ma sens wtedy, gdy ustawienia są błędne, komputer nie startuje po zmianie konfiguracji albo po aktualizacji firmware pojawiają się dziwne objawy. Nie robię tego jednak w ciemno, bo wyczyszczenie ustawień nie naprawi uszkodzonego zasilacza, pamięci RAM ani płyty głównej. To narzędzie diagnostyczne, a nie cudowny przycisk naprawy.
- Wyłącz komputer i odłącz go od zasilania.
- Jeśli to laptop, odłącz także zewnętrzną baterię, o ile konstrukcja na to pozwala.
- Zapisz lub sfotografuj ważne ustawienia, zwłaszcza boot order, tryb dysku, profil pamięci i opcje Secure Boot.
- Znajdź na płycie głównej przycisk Clear CMOS, zworkę albo samą baterię CR2032.
- Wykonaj reset zgodnie z instrukcją producenta płyty, bo czas oczekiwania i sposób zwarcia potrafią się różnić.
- Po ponownym uruchomieniu wejdź do BIOS/UEFI i ustaw datę, godzinę oraz najważniejsze parametry pracy.
W desktopach najwygodniejszy bywa dedykowany przycisk albo zworka, bo cały proces trwa krótko i nie wymaga wyjmowania ogniwa. W starszych płytach nadal spotyka się metodę z baterią: odłączenie zasilania, wyjęcie CR2032 na kilka minut i ponowne uruchomienie po przywróceniu domyślnych ustawień. Tu ważna uwaga: różne płyty mają różne procedury, więc jeśli producent podaje konkretny czas, trzymam się właśnie jego, a nie ogólnej zasady z internetu.
Po resecie często wraca domyślna kolejność startu i komputer próbuje bootować z niewłaściwego nośnika. Nierzadko trzeba też ponownie włączyć XMP lub EXPO, jeśli pamięć RAM była podkręcona albo działała na profilu producenta. Właśnie dlatego przed resetem robię zdjęcie ekranów z BIOS/UEFI. To oszczędza czas i zmniejsza ryzyko, że po udanym restarcie pojawi się kolejny problem z konfiguracją. Następna kwestia brzmi: po czym poznać, że bateria naprawdę się kończy?
Objawy zużytej baterii i kiedy problem leży gdzie indziej
Najbardziej typowy objaw jest banalny: komputer po odłączeniu od prądu gubi datę i godzinę. Zdarza się też komunikat o błędzie sumy kontrolnej, reset ustawień do domyślnych wartości albo zmiana kolejności startu dysków. Jeśli takie objawy pojawiają się regularnie, bateria albo tor podtrzymania zasilania jest pierwszym podejrzanym.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Data i godzina wracają do wartości domyślnych | Osłabiona bateria RTC lub problem z podtrzymaniem zasilania | Sprawdź baterię, a potem ustaw czas ponownie w BIOS/UEFI |
| Komputer zapomina kolejność bootowania | Utrata ustawień firmware po odłączeniu zasilania | Przywróć ustawienia i zapisz profil, jeśli płyta to umożliwia |
| Pojawia się komunikat o przywróceniu domyślnych wartości | Błąd konfiguracji lub rozładowana bateria | Sprawdź baterię, ustawienia RAM i tryb dysku |
| System nie startuje po zmianie profilu pamięci | Zbyt agresywne ustawienia XMP/EXPO albo inny błąd konfiguracyjny | Wykonaj reset ustawień i testuj stabilność od nowa |
Jeśli po wymianie baterii problem nadal wraca, nie zakładam od razu, że winna jest sama bateria. W grę wchodzi uszkodzony układ RTC, błędy firmware, problem z płytą albo ścieżką zasilania. To ważne, bo zbyt szybkie uznanie, że „to tylko bateria”, kończy się często stratą czasu i pominięciem realnej usterki. Stąd już prosta droga do praktycznych zasad, które pomagają używać tej wiedzy bez zgadywania.
Jak praktycznie korzystać z tej wiedzy przy diagnozie komputera
Ja przy takich przypadkach trzymam się trzech prostych reguł. Po pierwsze, jeśli objaw dotyczy daty, czasu, boot order albo resetu ustawień po odłączeniu zasilania, najpierw patrzę na baterię i konfigurację firmware. Po drugie, jeśli komputer nie wstaje po zmianie parametrów, reset ustawień ma sens. Po trzecie, jeśli problem wygląda jak brak zasilania, brak obrazu albo uszkodzenie podzespołu, nie udaję, że czyszczenie ustawień rozwiąże wszystko.
- Przed zmianami zapisuję najważniejsze parametry lub robię zdjęcia ekranów BIOS/UEFI.
- Jeśli płyta pozwala zapisać profil konfiguracji, korzystam z tego od razu.
- Po każdym resecie sprawdzam datę, godzinę, kolejność startu i tryb pracy dysku.
- W sprzęcie, który ma pracować długo i oszczędnie, zwracam uwagę na pobór energii całej architektury, bo właśnie tam filozofia CMOS pokazuje swoją siłę.
Najlepiej myśleć o tym temacie w dwóch warstwach: jako o technologii, która stoi za ogromną częścią współczesnej elektroniki, i jako o praktycznym elemencie obsługi komputera, który pomaga uruchomić sprzęt po zmianach lub awarii. Kiedy rozdzielisz te znaczenia, diagnoza staje się prostsza, a ryzyko niepotrzebnego resetowania BIOS-u wyraźnie spada.
