Przekaźnik półprzewodnikowy to jeden z tych elementów, które potrafią uprościć automatykę i jednocześnie poprawić trwałość układu. W materiałach katalogowych to po prostu ssr, czyli przekaźnik przełączający obwody bez ruchomych styków. W tym tekście pokazuję, jak działa, jakie ma odmiany, gdzie daje realną przewagę i na co patrzę, gdy dobieram go do grzałki, silnika albo układu sterowania energią.
Najważniejsze rzeczy, które warto wiedzieć na start
- SSR przełącza obwód elektronicznie, więc pracuje cicho, szybko i bez zużywania styków mechanicznych.
- Najczęściej sprawdza się przy grzałkach, oświetleniu, automatyce i układach z dużą liczbą cykli przełączania.
- Dobór nie kończy się na prądzie znamionowym. Liczą się też typ obciążenia, chłodzenie, napięcie sterujące i warunki montażu.
- W stanie wyłączenia może płynąć niewielki prąd upływu, a podczas pracy pojawia się ciepło, które trzeba odprowadzić.
- W instalacjach związanych z energią, zwłaszcza z grzaniem i fotowoltaiką, dobrze dobrany SSR często daje większą stabilność niż klasyczny przekaźnik.
Jak działa przekaźnik półprzewodnikowy
Omron porządkuje tę rodzinę razem z innymi przekaźnikami bez ruchomych styków i właśnie w tym tkwi sedno sprawy: sygnał sterujący nie porusza mechaniką, tylko uruchamia element elektroniczny. W środku zwykle znajdziesz obwód wejściowy, izolację optyczną i stopień mocy oparty na triaku, tyrystorze SCR albo tranzystorach MOSFET. Sygnał na wejściu zapala diodę LED w optoizolatorze, a ta przekazuje informację do części wykonawczej, która załącza albo odłącza obciążenie.
W praktyce daje to trzy bardzo ważne korzyści. Po pierwsze, brak styków mechanicznych oznacza brak iskrzenia i brak zużycia wynikającego z tarcia. Po drugie, SSR przełącza się szybko i powtarzalnie, co jest istotne przy sterowaniu temperaturą i częstym cyklowaniu. Po trzecie, pracuje ciszej niż klasyczny przekaźnik, więc w szafie sterowniczej albo w domu nie generuje charakterystycznego kliknięcia.
Jest też druga strona medalu. Elektronika mocy nie przełącza idealnie za darmo, więc pojawia się spadek napięcia, straty cieplne i zwykle pewien prąd upływu w stanie wyłączenia. To właśnie te cechy odróżniają dobry dobór od przypadkowego zakupu. Jeśli ktoś patrzy tylko na napis z amperami, a pomija termikę, później zwykle wraca do tematu z przegrzewaniem albo dziwnym zachowaniem obciążenia. I to prowadzi prosto do pytania, jakie są typy SSR oraz kiedy każdy z nich ma sens.
Jakie są rodzaje SSR i czym się różnią
Sensata zwraca uwagę, że przy grzałkach i innych obciążeniach rezystancyjnych zwykle wybiera się zero-cross, a przy części obciążeń indukcyjnych lepiej sprawdza się random turn-on. To praktyczny podział, który naprawdę ułatwia życie, bo nie każdy półprzewodnikowy przekaźnik nadaje się do tego samego zadania. Najważniejsze różnice pokazuję poniżej.
| Rodzaj | Najlepsze zastosowanie | Co daje | Na co uważać |
|---|---|---|---|
| AC zero-cross | Grzałki, piece, piece do suszenia, oświetlenie rezystancyjne | Załącza w chwili przejścia napięcia przez zero, więc ogranicza udary i EMI | Nie jest najlepszy do precyzyjnego sterowania fazowego i nie każdą indukcję znosi równie dobrze |
| AC random turn-on | Silniki, transformatory, wybrane obciążenia indukcyjne | Załącza natychmiast, co bywa korzystne przy określonych odbiornikach | Może wygenerować większe zakłócenia i większy udar przy niektórych obciążeniach |
| DC output | Obwody prądu stałego, baterie, automatyka niskonapięciowa | Przełącza obciążenia DC bez styku mechanicznego | Trzeba dobrać właściwe napięcie i pilnować polaryzacji oraz strat cieplnych |
| Trójfazowy | Ogrzewanie, większe układy przemysłowe, sterowanie kilkoma fazami | Upraszcza sterowanie całym układem trójfazowym w jednej obudowie | Wymaga jeszcze staranniejszego policzenia chłodzenia i prądów roboczych |

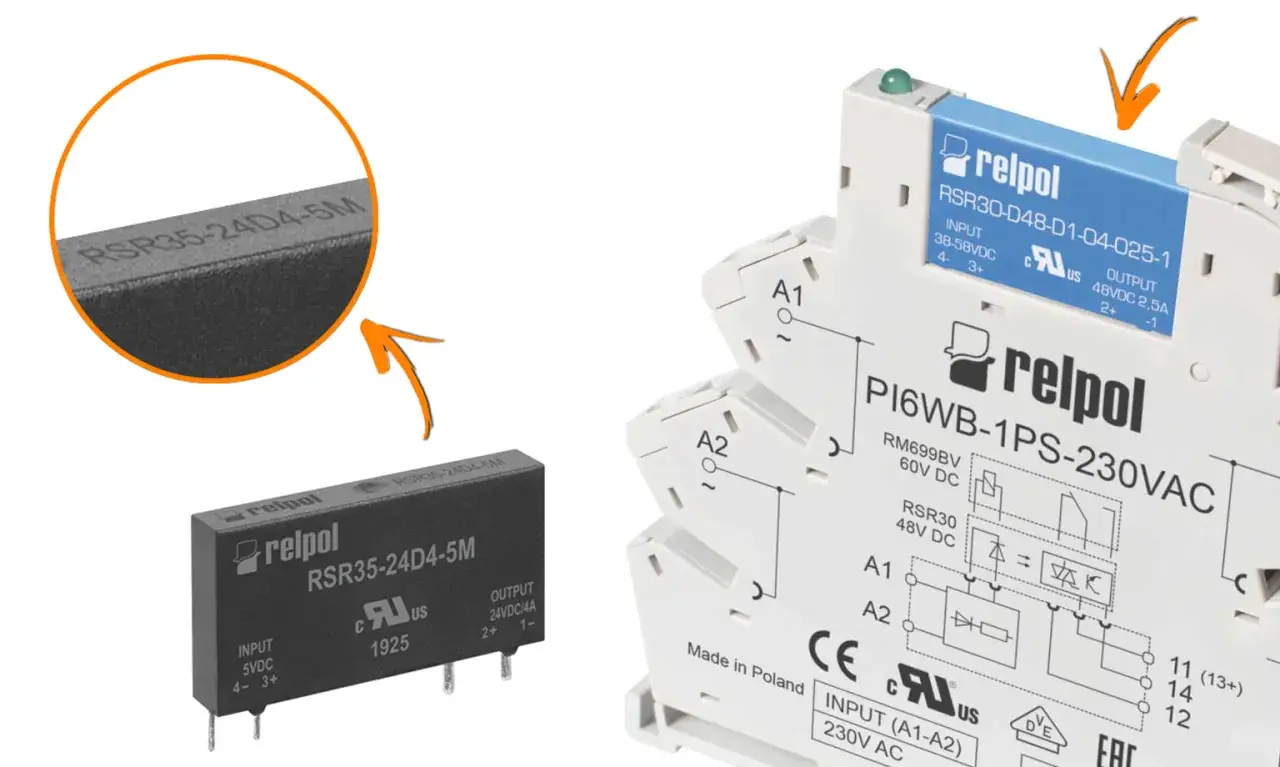

Poza samą elektroniką wyjściową liczy się też forma montażu. W praktyce spotkasz wersje na PCB, na szynę DIN, panelowe i wtykowe. To nie jest tylko kwestia wygody instalatora. Od obudowy zależy odprowadzanie ciepła, łatwość serwisu i to, czy całość będzie działała stabilnie w ciasnej szafie czy w obudowie o słabszej wentylacji. Z tego powodu sam typ SSR wybieram zawsze razem z miejscem jego pracy, a nie osobno.
Ta różnica robi się szczególnie ważna wtedy, gdy przekaźnik ma pracować w instalacji grzewczej, w automatyce budynku albo przy sterowaniu energią z odnawialnych źródeł. Właśnie tam widać, czy dobrano właściwy wariant, czy tylko dopasowano etykietę.
Gdzie ten element daje największą przewagę
Najbardziej lubię SSR tam, gdzie obciążenie przełącza się często, a układ ma pracować długo i bezgłośnie. W praktyce chodzi przede wszystkim o grzanie, ale nie tylko. Poniżej są zastosowania, w których półprzewodnikowy przekaźnik zwykle ma przewagę nad klasycznym rozwiązaniem stykowym.
- Sterowanie grzałkami i piecami - w układach rezystancyjnych zero-cross ogranicza udary i poprawia kulturę pracy.
- Kontrola temperatury w domu i firmie - precyzyjne włączanie i wyłączanie ułatwia stabilne utrzymywanie zadanej temperatury.
- Zagospodarowanie nadwyżki z fotowoltaiki - SSR dobrze nadaje się do sterowania grzałką zasobnika CWU lub innym obciążeniem, które ma przyjąć nadmiar energii bez opóźnień mechanicznych.
- Automatyka w szafach sterowniczych - gdy cykli jest dużo, brak styków oznacza mniej problemów serwisowych.
- Układy narażone na drgania - brak ruchomych części poprawia odporność na wstrząsy i wibracje.
W domu i małej firmie najczęściej widzę SSR przy bojlerach, ogrzewaniu, wentylacji i prostych układach zarządzania energią. W instalacjach związanych z fotowoltaiką to szczególnie sensowne wtedy, gdy sterownik ma reagować szybko na nadwyżki mocy i utrzymywać stabilną temperaturę zasobnika lub bufora. Tu nie chodzi o modę na nowy komponent, tylko o realną korzyść: mniej hałasu, większa trwałość i lepsza powtarzalność sterowania.
Jednocześnie nie każdy odbiornik lubi takie samo traktowanie. Silniki, transformatory, zasilacze impulsowe i część odbiorników pojemnościowych potrafią zachowywać się zupełnie inaczej niż zwykła grzałka. Dlatego następny krok to nie pytanie, czy SSR jest dobry, tylko jak dobrać go do konkretnego obciążenia.
Jak dobrać go do obciążenia i chłodzenia
Ja przy doborze zaczynam od trzech rzeczy: typu obciążenia, realnego prądu pracy i sposobu odprowadzania ciepła. Dopiero potem patrzę na resztę. To zwykle oszczędza najwięcej czasu, bo wiele problemów bierze się nie z samego SSR, ale z niedoszacowania warunków, w których ma pracować.
| Co sprawdzam | Praktyczna zasada |
|---|---|
| Prąd obciążenia | Wybieram model z zapasem. Zwykle zostawiam co najmniej 30% marginesu, a przy wysokiej temperaturze otoczenia nawet 50%. |
| Chłodzenie | Przyjmuję orientacyjnie 1,0-1,5 W strat na każdy amper prądu wyjściowego. Przy 20 A oznacza to już około 20-30 W ciepła do odprowadzenia. |
| Typ obciążenia | Grzałka, silnik, transformator i zasilacz impulsowy nie są tym samym problemem. Rodzaj obciążenia decyduje o wyborze zero-cross albo random turn-on. |
| Napięcie sterujące | Musi pasować do sterownika, PLC albo regulatora. W praktyce spotyka się bardzo różne zakresy wejściowe, więc nie wybieram „na oko”. |
| Montaż | Sprawdzam, czy potrzebna jest szyna DIN, płyta montażowa czy PCB i czy producent zakłada radiator albo przepływ wymuszony. |
W wielu modelach na PCB już powyżej 10 A producent zakłada przepływ wymuszony, a nie tylko swobodny ruch powietrza. To ważne, bo katalogowe ampery nie oznaczają jeszcze bezpiecznej pracy w ciasnej obudowie. W praktyce derating, czyli świadome obniżenie dopuszczalnego obciążenia wraz ze wzrostem temperatury, bywa konieczny nawet wtedy, gdy sam przekaźnik „na papierze” wygląda na przewymiarowany.
Jeżeli układ ma pracować w szafie z falownikiem, przy źródle ciepła albo bez dobrej wentylacji, chłodzenie traktuję jako część projektu, a nie dodatek. Właśnie dlatego dobry dobór SSR to nie tylko tabela prądów, ale też decyzja o radiatorze, termopadzie, miejscu montażu i o tym, czy w obudowie nie zrobi się zbyt gorąco. A skoro termika jest tak ważna, warto od razu zobaczyć, gdzie najłatwiej popełnić błąd.
Najczęstsze błędy przy montażu i eksploatacji
Największe problemy przy SSR są zaskakująco powtarzalne. Z mojego doświadczenia nie wynika to z wad samego komponentu, tylko z tego, że traktuje się go jak „zwykły przekaźnik bez dźwięku”. A to jest zbyt proste założenie.
- Brak chłodzenia - przekaźnik półprzewodnikowy grzeje się od środka. Bez radiatora albo sensownego odprowadzania ciepła temperatura szybko rośnie, a wraz z nią ryzyko awarii.
- Zły wybór trybu załączania - zero-cross do grzałki zwykle działa świetnie, ale do części obciążeń indukcyjnych może już nie być właściwym wyborem.
- Ignorowanie prądu upływu - małe obciążenia, zwłaszcza LED-y, potrafią migać albo żarzyć się mimo wyłączenia.
- Brak ochrony przed przepięciami - przy obciążeniach indukcyjnych bezpieczniej jest przewidzieć warystor, snubber lub inne zabezpieczenie zgodne z katalogiem producenta.
- Liczenie tylko na ampery z etykiety - dwa modele 20 A mogą pracować zupełnie inaczej, jeśli jeden ma zapas termiczny, a drugi trafił do gorącej, słabo wentylowanej obudowy.
Do tego dochodzi jeszcze kwestia montażu mechanicznego. Słaby kontakt z radiatorem, źle dobrany termopad albo niedokręcone połączenia potrafią podnieść temperaturę bardziej niż sama specyfikacja obciążenia. W praktyce właśnie takie drobiazgi decydują o tym, czy SSR pracuje latami, czy zaczyna sprawiać kłopoty po kilku miesiącach.
Jeśli te pułapki są już jasne, zostaje ostatni krok: szybka lista kontrolna przed zakupem. To właśnie ona zwykle przesądza o tym, czy instalacja działa spokojnie, czy wymaga ciągłych poprawek.
Co sprawdzam przed zamówieniem do domu, warsztatu albo szafy sterowniczej
Przed zakupem przechodzę przez prosty zestaw pytań. Dzięki temu nie wybieram elementu „na wszelki wypadek”, tylko pod konkretną aplikację.
- Czy obciążenie jest rezystancyjne, indukcyjne czy pojemnościowe?
- Jaki jest prąd ciągły, a jaki prąd rozruchowy?
- Czy sterowanie ma być DC czy AC i jaki ma zakres napięcia?
- Czy w obudowie jest przewidziane realne odprowadzanie ciepła?
- Czy prąd upływu nie spowoduje problemu z LED-em, elektroniką albo czułym odbiornikiem?
- Czy układ wymaga zero-cross, random turn-on, czy zupełnie innego sposobu sterowania?
Jeśli na te pytania odpowiadam jasno, wybór SSR przestaje być zgadywanką. W dobrze zaprojektowanej instalacji taki przekaźnik daje cichą pracę, dużą trwałość i bardzo przewidywalne sterowanie, zwłaszcza tam, gdzie liczy się częste przełączanie oraz stabilna kontrola energii. A w układach związanych z ogrzewaniem, automatyką i fotowoltaiką to często właśnie ta przewidywalność robi największą różnicę.
