Regulator PID, czyli proporcjonalno-całkująco-różniczkujący, to jeden z najprostszych sposobów, by utrzymać temperaturę, prędkość, ciśnienie albo napięcie blisko wartości zadanej. W praktyce działa jak dobrze ustawiony korektor: reaguje na bieżący błąd, pamięta, co działo się chwilę wcześniej, i próbuje wyprzedzić kierunek zmian. Poniżej wyjaśniam, jak to działa, gdzie ma sens w elektronice i automatyce oraz jak stroić układ, żeby był stabilny, a nie tylko poprawny na papierze.
Najważniejsze zasady, które warto zapamiętać o regulatorze PID
- P odpowiada za szybką reakcję, I usuwa uchyb ustalony, a D tłumi zbyt gwałtowne zmiany.
- Najlepiej działa tam, gdzie proces jest przewidywalny, a pomiar jest stabilny i mało zaszumiony.
- W wielu układach wystarcza PI, zwłaszcza w termice, przepływie i wolniejszych pętlach sterowania.
- Złe strojenie, szum pomiarowy i nasycenie elementu wykonawczego potrafią zepsuć nawet dobry algorytm.
- Autotuning pomaga wystartować, ale nie zastępuje testu na realnym obciążeniu.
Czym jest regulator PID i co dokładnie robi
W środku układu sterowania zawsze są trzy rzeczy: wartość zadana, pomiar i różnica między nimi, czyli uchyb. Regulator przelicza ten uchyb na sygnał sterujący i koryguje działanie obiektu tak, by zbliżyć się do celu. W zapisie symbolicznym wygląda to tak: u(t) = Kp*e(t) + Ki*∫e(t)dt + Kd*de(t)/dt, ale ważniejsze od wzoru jest to, że każda składowa patrzy na błąd z innej perspektywy.
Ja traktuję taki regulator jako narzędzie do szybkiego i przewidywalnego domknięcia pętli. Jeśli obiekt jest dość powtarzalny, a pomiar sensowny, PID często daje bardzo dobry kompromis między szybkością, stabilnością i prostotą implementacji. To prowadzi do pytania, co robi każdy z członów i kiedy warto je włączyć.
Jak działają człony P, I i D

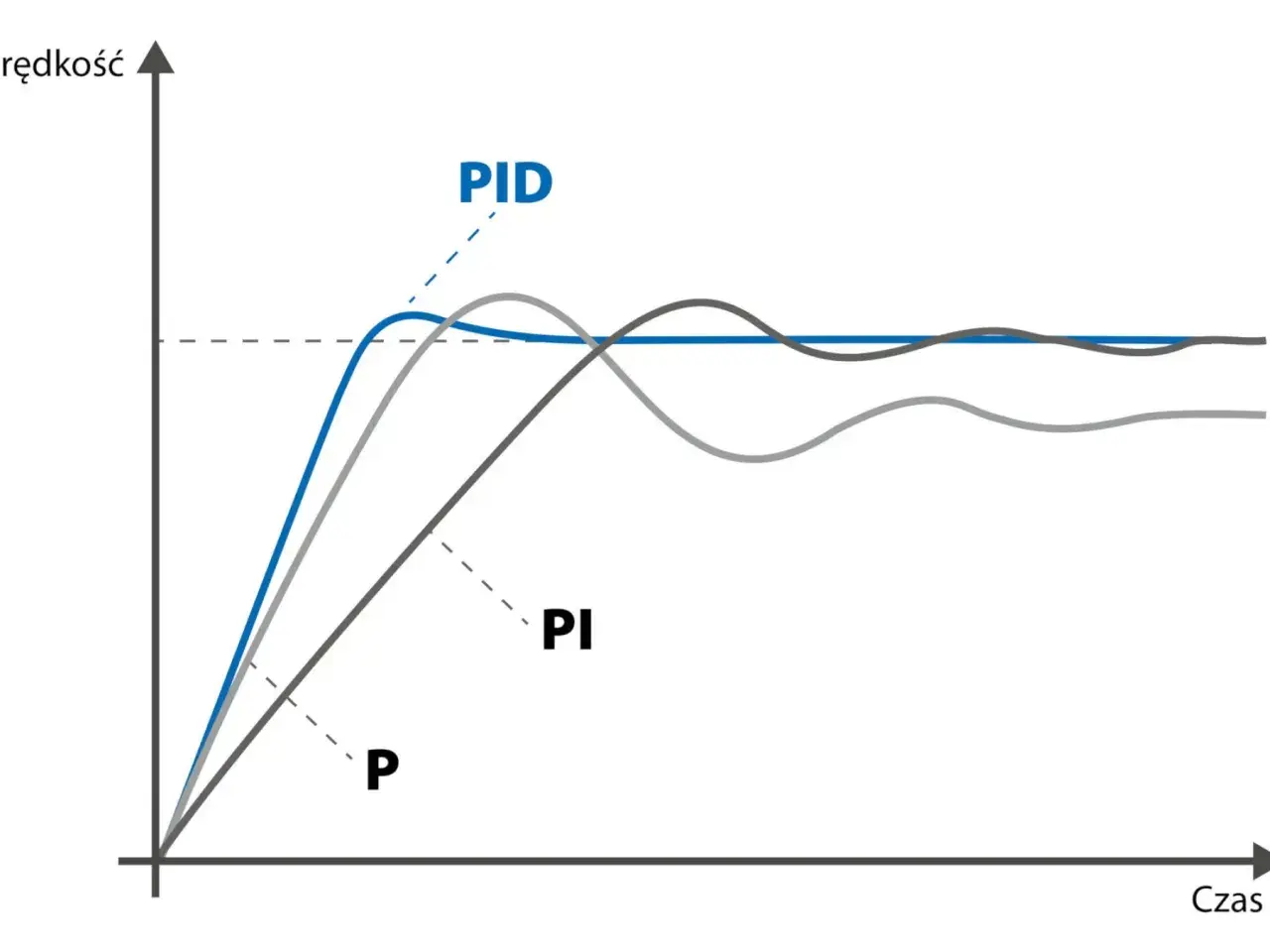

Najłatwiej zrozumieć ten układ, rozbijając go na trzy oddzielne reakcje. W praktyce nie chodzi o magiczną formułę, tylko o trzy różne sposoby patrzenia na ten sam błąd. Jak zauważa MathWorks, człon D potrafi mocno wzmacniać szum wysokiej częstotliwości, dlatego bez filtracji częściej przeszkadza, niż pomaga.
| Człon | Co robi | Co poprawia | Na co uważać | Gdzie bywa użyteczny |
|---|---|---|---|---|
| P | Reaguje na bieżący błąd | Szybkość odpowiedzi | Za duże wzmocnienie wywołuje oscylacje | Większość układów regulacji |
| I | Sumuje błąd w czasie | Usuwa uchyb ustalony | Może powodować przeregulowanie i wind-up | Temperatura, przepływ, poziom |
| D | Patrzy na tempo zmian błędu | Tłumi przeregulowanie | Wzmacnia szum pomiarowy | Szybsze układy, gdy pomiar jest czysty |
Moja praktyczna uwaga jest prosta: człon I zwykle rozwiązuje problem „prawie dobrze, ale nie do końca”, a człon D rzadko jest lekarstwem na wszystko. Jeśli sygnał z czujnika jest zaszumiony, pochodna częściej szkodzi niż pomaga, dlatego w realnych systemach stosuje się filtr pochodnej albo liczy ją z sygnału pomiarowego zamiast ze skoku wartości zadanej. To naturalnie prowadzi do pytania, jak taki regulator wygląda w elektronice.
Jak regulator PID wygląda w układzie elektronicznym
W elektronice i automatyce układ nie składa się z samego algorytmu. Potrzebujesz czujnika, przetwornika A/C, logiki sterującej i elementu wykonawczego: tranzystora MOSFET, przekaźnika, falownika, zaworu, wentylatora albo drivera silnika. Regulator porównuje pomiar z wartością zadaną i koryguje wyjście, najczęściej przez PWM, sterowanie prądem albo zmianę położenia zaworu.
W praktyce spotykam takie sterowanie tam, gdzie trzeba utrzymać temperaturę radiatora, prędkość silnika, ciśnienie w układzie lub stabilność napięcia w zasilaczu. W obszarze energii i fotowoltaiki może to być sterowanie chłodzeniem falownika, wentylacją szafy elektrycznej, ładowaniem akumulatora albo temperaturą elementów pracujących w systemie zasilania. Sam algorytm nie robi tu całej roboty; liczy się jeszcze rozdzielczość pomiaru, czas próbkowania i zapas mocy elementu wykonawczego.
Jeżeli czas próbkowania jest zbyt długi, regulator reaguje z opóźnieniem. Jeżeli za krótki w stosunku do jakości pomiaru, zaczyna gonić szum. W układach cyfrowych to często ważniejsze niż sam wybór między PI a pełnym PID. I właśnie od strojenia zależy, czy układ będzie użyteczny w praktyce.
Jak stroić regulator, żeby nie działał tylko na papierze
Najrozsądniej zaczynać od prostego celu: odpowiedź ma być szybka, ale bez bujania, a uchyb ustalony ma zniknąć bez nerwowych korekt. Zwykle uruchamiam najpierw sam człon P, potem dodaję I, a D dopinam dopiero wtedy, gdy rzeczywiście widzę potrzebę tłumienia przeregulowania. NI opisuje autotuning jako dobry punkt startowy, ale ja i tak sprawdzam wynik na realnym obciążeniu, bo układ laboratoryjny i układ produkcyjny rzadko zachowują się identycznie.
- Ustal, co jest ważniejsze: szybka odpowiedź, małe przeregulowanie czy brak uchybu ustalonego.
- Zacznij od P i zwiększaj wzmocnienie, aż układ zacznie reagować wyraźnie, ale jeszcze bez niekontrolowanych oscylacji.
- Dodaj I, jeśli proces zatrzymuje się poniżej wartości zadanej.
- Włącz D tylko wtedy, gdy masz dość czysty pomiar i chcesz stłumić przeregulowanie albo drgania.
- Sprawdź zachowanie przy różnych obciążeniach, nie tylko przy jednym punkcie pracy.
Praktyczna reguła jest taka, że czas próbkowania powinien być co najmniej 5-10 razy krótszy od dominującej dynamiki obiektu. Inaczej regulator widzi świat z opóźnieniem i zaczyna reagować za późno. W układach szybkich, na przykład w napędach lub przetwornicach, mówimy o milisekundach. W termice i HVAC skala jest dużo wolniejsza, zwykle od sekund do minut.
Poniżej jest prosty skrót tego, jak zwykle koryguję nastawy po teście skokowym:
| Objaw | Najczęstsza korekta |
|---|---|
| Układ reaguje zbyt wolno | Podnieś P lub skróć czas całkowania, ale nie jednocześnie gwałtownie |
| Jest duże przeregulowanie | Zmniejsz P, osłab I albo dodaj umiarkowane D |
| Występuje uchyb stały | Wzmocnij działanie całkujące |
| Sygnal pojawia się z drganiami | Sprawdź szum czujnika, filtrację i czas próbkowania |
Po takim ustawieniu najważniejsze stają się błędy wdrożeniowe, bo to one najczęściej psują efekt.
Najczęstsze błędy, które psują efekt
- Zbyt agresywne wzmocnienie P. Układ wydaje się szybki, ale szybko zaczyna oscylować i męczy element wykonawczy.
- Brak ochrony przed wind-up. Gdy wyjście dochodzi do limitu, całka dalej się kumuluje i po wyjściu z nasycenia regulator spóźnia reakcję.
- Za mocny człon D bez filtra. Pochodna wzmacnia szum i zamienia drobne zakłócenia w nerwowe sterowanie.
- Zły montaż czujnika. Jeśli mierzysz zbyt daleko od miejsca oddziaływania, regulator goni przeszłość, a nie rzeczywisty proces.
- Ignorowanie opóźnienia obiektu. Układy z dużą bezwładnością wymagają łagodniejszego strojenia niż szybkie pętle prądowe czy napędowe.
To właśnie tutaj widać różnicę między poprawnym równaniem a działającym urządzeniem. Dobrze dobrane zabezpieczenia, filtracja i ograniczenia wyjścia są równie ważne jak same współczynniki. Z tego powodu pytanie „czy zostawić pełny PID, czy wystarczy PI” jest bardzo praktyczne.
Kiedy lepiej wybrać PI, PD albo inne sterowanie
Nie każdemu procesowi potrzebny jest pełny zestaw trzech członów. W wielu projektach PI daje lepszy rezultat niż PID, bo jest prostszy, łatwiejszy do strojenia i mniej wrażliwy na szum. PD bywa przydatny, gdy trzeba zdusić przeregulowanie w układzie o dobrej jakości pomiaru, ale sam nie usuwa uchybu ustalonego.

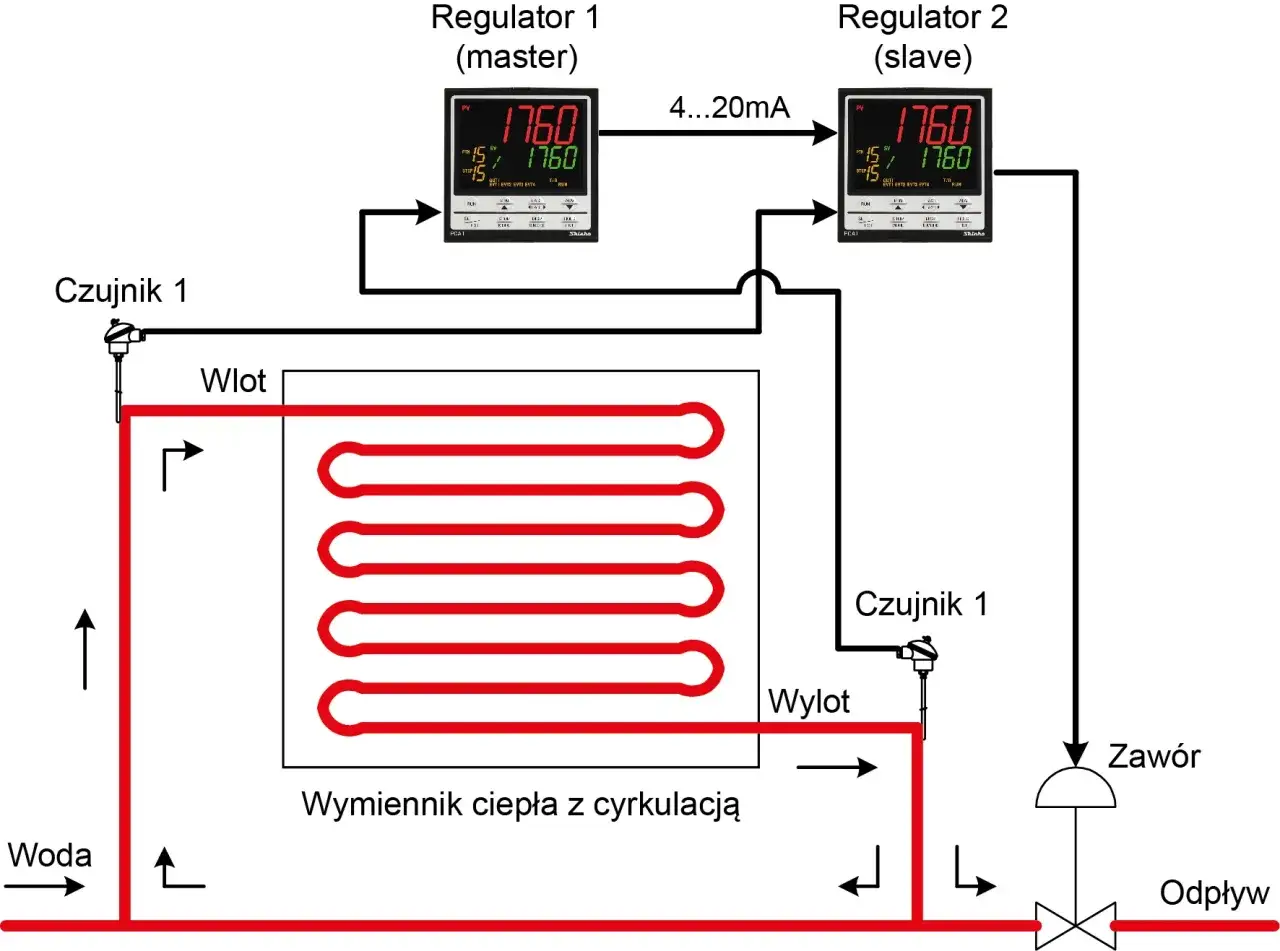

| Rozwiązanie | Kiedy ma sens | Główne ograniczenie |
|---|---|---|
| PI | Temperatura, przepływ, poziom, wolne pętle procesu | Może zostawić większe przeregulowanie niż dobrze dostrojony PID |
| PID | Układy z szybszą dynamiką i wyraźnymi zmianami obciążenia | Wymaga lepszego strojenia i czystego pomiaru |
| PD | Gdy ważne jest tłumienie i przewidywanie trendu | Nie eliminuje uchybu stałego |
| On/off z histerezą | Proste grzałki, wentylatory, układy o małych wymaganiach | Naturalnie powoduje wahania wokół punktu pracy |
| Regulacja z wyprzedzeniem lub kaskadowa | Gdy zakłócenie jest dobrze znane albo proces ma kilka sprzężonych pętli | Jest bardziej złożona i wymaga lepszego modelu układu |
W praktyce często zaczynam od PI, bo daje najlepszy stosunek prostoty do efektu. Dopiero gdy proces jest bardziej wymagający albo pętla ma szybkie zmiany, dokładam D lub przechodzę na sterowanie kaskadowe. Jeśli układ mocno nieliniowy albo bardzo wolny nadal zachowuje się źle, PID przestaje być najlepszym pierwszym wyborem. Wtedy potrzebny jest inny punkt widzenia na cały układ.
Co sprawdzam przed uruchomieniem w szafie lub urządzeniu
Zanim uznam regulację za gotową, sprawdzam pięć rzeczy: czy czujnik mierzy we właściwym miejscu, czy element wykonawczy ma zapas mocy, czy sygnał nie jest zaśmiecony, czy wyjście nie wpada zbyt często w nasycenie i czy czas próbkowania odpowiada dynamice obiektu. W projektach związanych z energią i elektroniką to szczególnie ważne, bo nawet dobry algorytm nie uratuje źle dobranego falownika, wentylatora albo zasilacza.
- Najpierw testuję zachowanie przy małym i dużym obciążeniu.
- Potem sprawdzam, co dzieje się po nagłej zmianie wartości zadanej.
- Na końcu oceniam, czy układ pracuje stabilnie po kilku godzinach, a nie tylko w pierwszych minutach.
Jeżeli te trzy testy przechodzi bez nerwowych korekt, mam zwykle do czynienia z regulacją, która sprawdzi się również poza laboratorium.
