Magnetyczny styk typu kontaktron jest prosty, ale jego rola w praktyce jest większa, niż wielu osobom się wydaje. Dobrze dobrany pilnuje drzwi, okien, szafek technicznych i obudów urządzeń, a w domu z fotowoltaiką może też wspierać kontrolę dostępu do falownika, magazynu energii czy rozdzielnicy. W tym tekście pokazuję, jak działa, kiedy ma sens, na co patrzeć przy wyborze i jakie błędy najczęściej psują jego pracę.
Najważniejsze rzeczy, które warto wiedzieć
- To pasywny element, który zmienia stan obwodu pod wpływem pola magnetycznego.
- Najczęściej trafia do czujników otwarcia drzwi, okien, bram i szafek technicznych.
- Przy wyborze liczą się czułość, dopuszczalne obciążenie i zgodność z centralą lub sterownikiem.
- Najwięcej problemów powoduje nie sam element, tylko zły montaż i zbyt mały zapas odległości.
- W prostych aplikacjach wygrywa prostotą, a w bardziej wymagających scenariuszach czasem lepszy będzie czujnik Halla.
Jak działa magnetyczny styk i co dzieje się w środku
W środku znajduje się hermetycznie zamknięta szklana kapsułka z dwiema ferromagnetycznymi blaszkami. Gdy zbliży się magnes, pole magnetyczne przyciąga styki i zmienia ich stan: obwód może się zamknąć albo otworzyć, zależnie od wersji. Gdy magnes oddala się, blaszki wracają do pozycji spoczynkowej.
Ta konstrukcja ma kilka praktycznych zalet. Po pierwsze, sam element nie potrzebuje zasilania do działania w stanie spoczynku. Po drugie, hermetyczne zamknięcie ogranicza wpływ kurzu i wilgoci. Po trzecie, w popularnych małych wersjach spotyka się czasy zadziałania rzędu 1 ms oraz obciążenia typowe dla sygnału, a nie dla zasilania odbiorników mocy. W praktyce oznacza to, że taki styk świetnie nadaje się do informacji „otwarte” i „zamknięte”, ale nie do bezpośredniego sterowania czymś wymagającym dużego prądu.
Warto też pamiętać, że występują wersje normalnie otwarte, normalnie zamknięte i przełączne. To nie jest detal techniczny dla producentów, tylko decyzja, która później decyduje o tym, czy system alarmowy lub sterownik zinterpretuje stan wejścia poprawnie. Z tego punktu widzenia najważniejsze jest zrozumienie, że to prosty, ale bardzo czuły element logiczny, a nie uniwersalny przełącznik do wszystkiego.
Skoro mechanizm jest tak nieskomplikowany, łatwo przewidzieć, gdzie sprawdza się najlepiej, a gdzie zaczynają się jego ograniczenia.
Gdzie sprawdza się najlepiej w domu i przy instalacji PV
Najczęściej widzę go tam, gdzie trzeba tylko potwierdzić stan zamknięcia. Drzwi wejściowe, okna, brama garażowa, klapy serwisowe i szafki techniczne to klasyczne zastosowania, bo w tych miejscach nie potrzebujesz skomplikowanego pomiaru, tylko prostego sygnału o położeniu skrzydła lub pokrywy.
W domu z fotowoltaiką i automatyką taki element przydaje się szczególnie przy kontroli dostępu do miejsc, których nie chcesz zostawiać bez nadzoru. Mowa o obudowie falownika, rozdzielnicy, skrzynce przy magazynie energii, pomieszczeniu technicznym albo drzwiach do garażu, gdzie często przechodzi okablowanie i osprzęt. Sam sygnał nie poprawi efektywności energetycznej instalacji, ale zwiększa bezpieczeństwo i pozwala szybciej wykryć otwarcie miejsca serwisowego.
- Drzwi do rozdzielnicy lub pomieszczenia technicznego: szybka informacja dla alarmu i automatyki domowej.
- Obudowa falownika lub szafka z osprzętem PV: prosta kontrola dostępu do elementów, których nie powinien otwierać każdy domownik.
- Brama garażowa: sygnał dla systemu alarmowego albo sceny automatyki, na przykład włączenia oświetlenia.

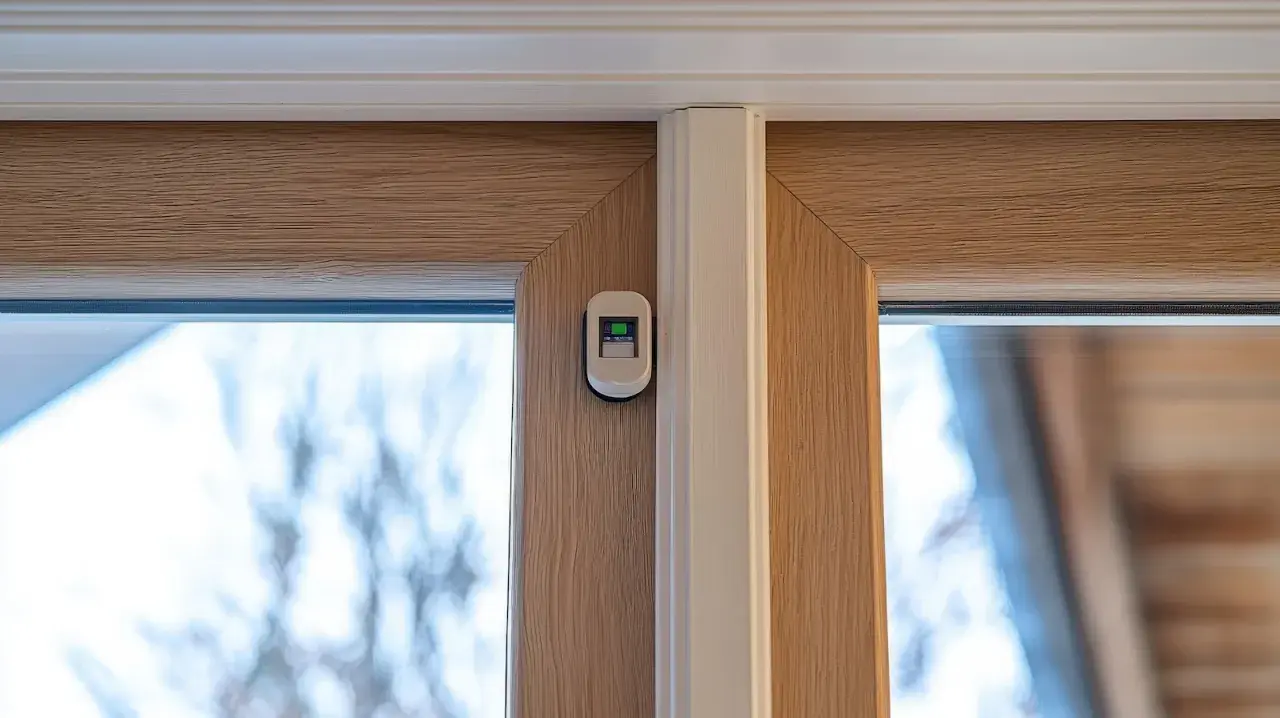

- Okna i świetliki: podstawowe zabezpieczenie perymetryczne w domu i w budynku gospodarczym.
Najważniejsze jest to, że ten rodzaj czujnika rozwiązuje konkretny problem: mówi, czy coś jest zamknięte, bez zbędnej komplikacji. Kiedy już wiadomo, gdzie ma sens, pozostaje pytanie, jak dobrać właściwą wersję do zadania.
Jak wybrać odpowiednią wersję do konkretnego zadania
Ja zwykle sprawdzam pięć rzeczy: typ styku, czułość, obciążenie, warunki pracy i sposób montażu. To wystarcza, żeby odsiać modele, które na papierze wyglądają podobnie, ale w praktyce zachowują się zupełnie inaczej.
| Parametr | Co oznacza w praktyce | Na co uważać |
|---|---|---|
| Typ styku | NO, NC albo przełączny decyduje o logice działania wejścia | Wybierz wersję zgodną z centralą alarmową lub sterownikiem |
| Czułość w AT | Niższa wartość oznacza większą czułość na pole magnetyczne | Zbyt czuły model może łapać zakłócenia, zbyt „twardy” będzie wymagał mocniejszego magnesu |
| Obciążenie styków | Określa maksymalne napięcie, prąd i moc | W popularnych małych wersjach spotyka się np. 200 V DC, 10 W i 0,5 A, ale to nie jest wartość uniwersalna |
| Zakres temperatury | Pokazuje, czy element poradzi sobie w garażu, szafie technicznej lub chłodnym pomieszczeniu | Do trudniejszych warunków wybieraj wersje o szerszym zakresie pracy |
| Forma wykonania | PCB, przewodowa, zalewana lub z obudową instalacyjną | Dopasuj ją do miejsca montażu i sposobu prowadzenia przewodów |
W praktyce najczęstszy błąd polega na tym, że ktoś kupuje element „na oko”, a potem dziwi się, że w metalowej ramie drzwi działa raz tak, raz inaczej. Druga pułapka to mylenie dużego obciążenia z lepszą jakością. Do sygnału otwarcia drzwi nie potrzebujesz modelu przewidzianego do ciężkiej pracy, tylko dobrze dobranego do małego obwodu. To prowadzi wprost do montażu, bo nawet dobry model da słaby efekt, jeśli zostanie źle ustawiony.
Jak poprawnie go zamontować, żeby nie generował fałszywych alarmów
Przy montażu najważniejsze jest ustawienie magnesu i kapsułki w jednej osi oraz pozostawienie sensownego zapasu na ugięcie skrzydła drzwi albo pracę bramy. Ja zawsze zaczynam od sprawdzenia zamknięcia w realnym położeniu, a nie od „teoretycznego” ustawienia na stole. To drobna różnica, ale właśnie ona decyduje, czy system będzie stabilny przez lata.
- Ustaw elementy przy całkowicie zamkniętych drzwiach lub pokrywie.
- Zachowaj możliwie prostą linię między magnesem a czujnikiem.
- Nie przykręcaj ich zbyt blisko stalowych profili, zamków ani zawiasów.
- Zostaw zapas, jeśli skrzydło drzwi pracuje pod wpływem wiatru, temperatury albo drgań.
- Po montażu wykonaj kilka pełnych cykli otwarcia i zamknięcia, najlepiej po lekkim docisku i bez niego.
Najczęstsze błędy są banalne, ale kosztują najwięcej czasu. Zbyt duża szczelina, słaby magnes, ruchomy uchwyt, przewód bez odciążenia i montaż na cienkiej blasze, która drży przy każdym uderzeniu drzwi, potrafią rozbić nawet dobrze zaprojektowany układ. Jeśli montaż ma działać w środowisku zewnętrznym albo w garażu, trzeba też uwzględnić zmiany temperatury, bo one realnie wpływają na pozycję skrzydła i odległość między elementami.
Gdy pojawiają się problemy, często nie chodzi o uszkodzenie, tylko o to, że do zadania lepiej pasuje inna technologia. I właśnie wtedy warto zestawić ten prosty styk z czujnikiem Halla.
Kiedy lepszy będzie czujnik Halla, a kiedy klasyczne rozwiązanie magnetyczne
W praktyce wybór między tymi technologiami zależy od tego, czy potrzebujesz tylko informacji „jest otwarte” i „jest zamknięte”, czy czegoś dokładniejszego. Do drzwi, okien i prostych obwodów alarmowych zwykle wystarcza rozwiązanie z ruchem styku. Do pomiaru położenia, pracy z większą liczbą cykli albo bardziej rozbudowanej automatyki częściej sens ma czujnik Halla.
| Cecha | Styk magnetyczny | Czujnik Halla |
|---|---|---|
| Zasilanie | Nie potrzebuje zasilania do samego przełączania | Wymaga zasilania i elektroniki pomocniczej |
| Budowa | Bardzo prosta, hermetyczna kapsułka i magnes | Układ półprzewodnikowy z elektroniką pomiarową |
| Zakres informacji | Najczęściej tylko stan otwarte lub zamknięte | Może mierzyć pozycję w sposób bardziej ciągły |
| Odporność na intensywną pracę | Dobra, ale nadal opiera się na pracy styków | Lepsza przy bardzo dużej liczbie cykli |
| Zastosowanie | Alarmy, okna, drzwi, szafki, prosta automatyka | Napędy, pomiar położenia, bardziej rozbudowane sterowanie |
Ja w prostych instalacjach częściej wybieram rozwiązanie z kapsułką i magnesem, bo jest tańsze, prostsze i zwykle wystarcza. Hall zaczyna wygrywać wtedy, gdy trzeba mierzyć położenie dokładniej albo pracować w układzie, który ma bardzo dużo cykli i wymaga większej elastyczności. Z tego wynika jeszcze jedno praktyczne pytanie: co robić, kiedy system mimo wszystko zaczyna zachowywać się niestabilnie.
Co robić, gdy system zgłasza otwarcie mimo zamkniętych drzwi
Ja zaczynam od dwóch rzeczy: geometrii i logiki wejścia. W większości przypadków winny jest nie sam element, tylko zbyt duża szczelina, przesunięcie magnesu albo niezgodny tryb pracy centrali. Zanim uznasz, że czujnik jest uszkodzony, sprawdź, czy zamknięte skrzydło rzeczywiście trafia w punkt, w którym pole magnetyczne działa stabilnie.
- Sprawdź, czy magnes i kapsułka są ustawione osiowo, a nie „mijają się” pod kątem.
- Odsuń element od stalowych profili, zamków i innych metalowych części, które mogą zmieniać pole.
- Zweryfikuj przewód, złącza i wejście sterownika, bo przerwa w obwodzie bywa mylona z awarią czujnika.
- Upewnij się, że nie obciążyłeś styków zbyt dużym prądem, bo taki element jest przeznaczony głównie do sygnału, a nie do zasilania odbiornika.
- Jeśli problem wraca po zmianie temperatury albo przy silniejszym podmuchu wiatru, zwiększ zapas montażowy lub przenieś punkt instalacji.
W praktyce uszkodzenie samego elementu zdarza się rzadziej niż błędna lokalizacja albo przeciążenie styków. Jeśli układ ma działać w domu z fotowoltaiką, garażu albo pomieszczeniu technicznym, to właśnie tam liczy się prosty nawyk: sprawdzasz montaż nie raz, tylko w realnych warunkach pracy. To prowadzi do ostatniego, najbardziej praktycznego wniosku.
Jak wykorzystać go rozsądnie w domu z fotowoltaiką i automatyką
W instalacjach domowych i energetycznych najlepiej traktować ten element jako strażnika dostępu, a nie uniwersalny czujnik wszystkiego. Najwięcej sensu ma przy drzwiach serwisowych, obudowach urządzeń, szafkach technicznych i bramach, czyli tam, gdzie potrzebujesz prostego i pewnego sygnału o stanie zamknięcia.
- Wybieraj wersję dopasowaną do centrali lub sterownika, a nie tylko do magnesu.
- Do metalowych obudów i drzwi testuj kilka punktów montażowych, bo niewielkie przesunięcie potrafi zmienić stabilność działania.
- W miejscach narażonych na drgania stosuj sztywniejsze mocowanie i lepsze prowadzenie przewodu.
- Przy obudowach falowników, magazynów energii i rozdzielnic zadbaj o to, by czujnik dawał sygnał także po pełnym zamknięciu pokrywy, nie tylko na jej krawędzi.
Jeśli mam wskazać jedną rzecz, która naprawdę robi różnicę, to jest nią połączenie dobrego doboru z porządnym montażem. Sam element jest prosty, ale w tym właśnie tkwi jego siła: działa przewidywalnie, o ile nie każemy mu robić rzeczy, do których nie został zaprojektowany.
