Złącze RCA to jeden z tych standardów, które wyglądają niepozornie, a wciąż rozwiązują codzienne problemy z podłączeniem telewizora, amplitunera, gramofonu czy starszego odtwarzacza. W praktyce chodzi o prosty sposób przesyłania analogowego dźwięku i obrazu, zwykle rozpoznawalny po czerwonym, białym i żółtym wtyku. Poniżej wyjaśniam, jak działa ten standard, kiedy ma sens, jak go poprawnie podłączyć i na czym najczęściej ludzie się potykają.
Najważniejsze informacje w skrócie
- RCA to proste złącze do analogowego audio i obrazu, spotykane w sprzęcie domowym, starszych telewizorach i urządzeniach retro.
- W stereo zwykle używa się dwóch wtyków, a w obrazie kompozytowym jednego żółtego przewodu.
- Do wideo i cyfrowego audio coax warto wybierać kabel 75 Ω, bo sam wtyk nie gwarantuje poprawnej pracy sygnału.
- To połączenie jest niesymetryczne, więc na długich odcinkach łatwiej łapie zakłócenia niż rozwiązania profesjonalne.
- Najczęstsze błędy to mylenie sygnału kompozytowego z komponentowym, używanie przypadkowych przejściówek i zbyt długich, słabo ekranowanych kabli.
- Nowy sprzęt częściej korzysta z HDMI, ale RCA nadal bywa potrzebne przy starszym sprzęcie, subwooferach i gramofonach.
Czym jest złącze RCA i co faktycznie przesyła

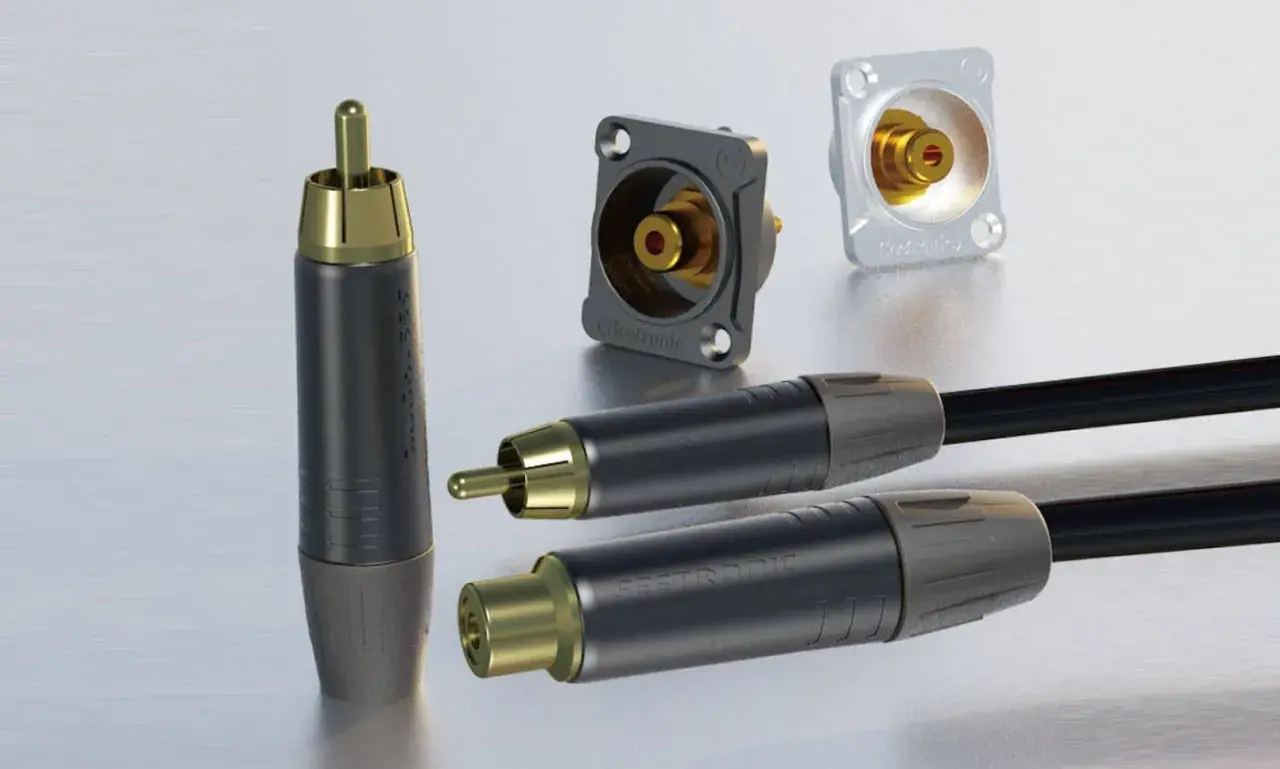

RCA to klasyczne złącze sygnałowe używane przede wszystkim w sprzęcie audio-wideo. W Polsce wiele osób mówi na nie po prostu chinch, ale niezależnie od nazwy chodzi o ten sam prosty standard: centralny styk przenosi sygnał, a zewnętrzny pierścień pełni rolę masy i ekranowania. To właśnie dlatego RCA zalicza się do połączeń niesymetrycznych, czyli bardziej podatnych na zakłócenia niż rozwiązania symetryczne typu XLR czy część połączeń TRS.
Najczęściej spotkasz je w trzech wariantach użytkowych. Pierwszy to analogowe audio, zwykle w stereo, gdzie czerwony i biały przewód tworzą lewy i prawy kanał. Drugi to obraz kompozytowy, gdzie żółty wtyk przesyła cały sygnał wideo jednym przewodem. Trzeci to cyfrowe audio koaksjalne S/PDIF, które fizycznie wygląda tak samo jak zwykłe RCA, ale wymaga odpowiedniego przewodu i poprawnej impedancji. Z mojego doświadczenia największe nieporozumienia biorą się właśnie stąd, że ten sam kształt wtyku potrafi służyć do kilku różnych sygnałów.
Warto też zapamiętać jedną rzecz: RCA nie jest złączem do obrazu wysokiej rozdzielczości. W klasycznym zastosowaniu wideo kompozytowe ogranicza się do standardowej rozdzielczości, więc jeśli liczysz na HD albo 4K, to jest po prostu zły kierunek. Kiedy już wiesz, co przesyła ten standard, najłatwiej odczytasz go po kolorach i oznaczeniach na obudowie urządzenia.
Jak rozpoznać przewody po kolorach i sygnałach

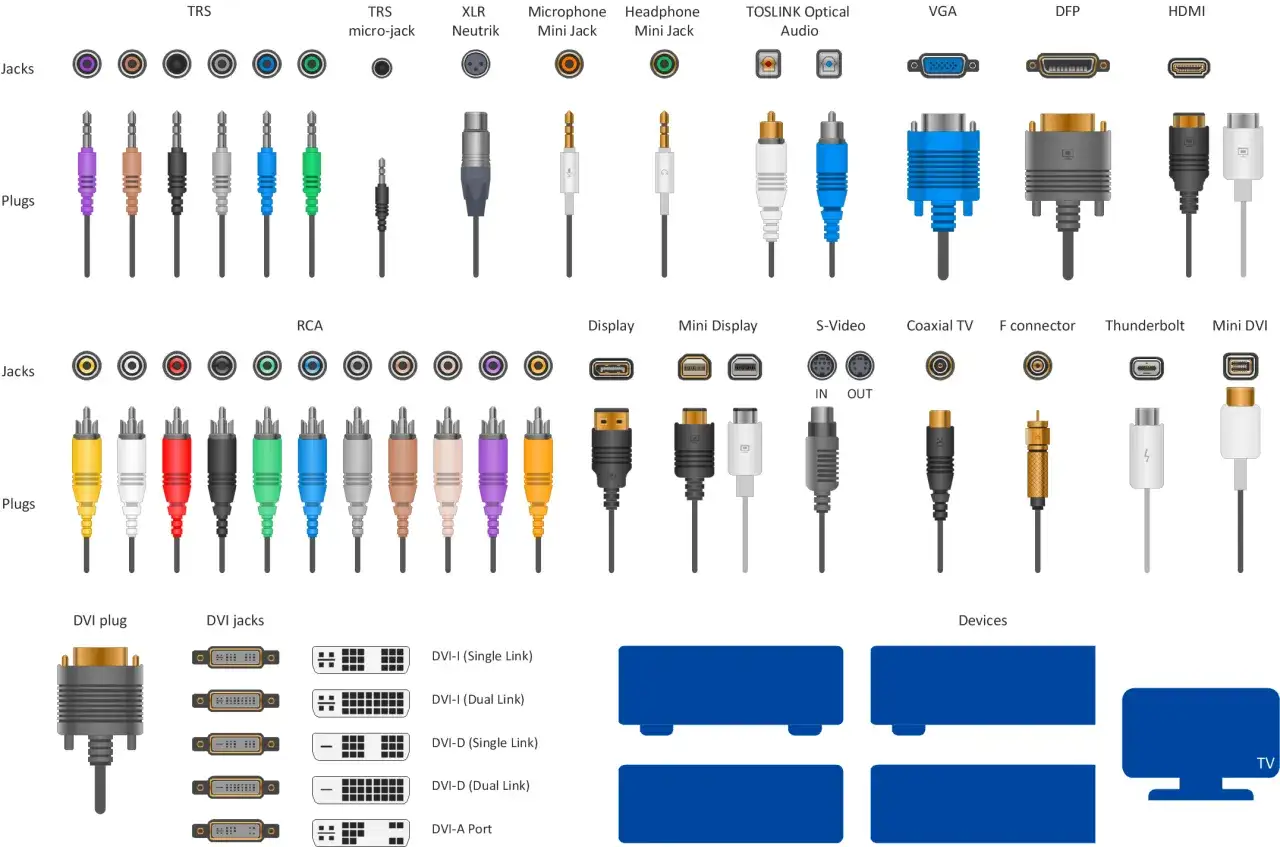

Kolory wtyków są wygodne, ale nie zawsze wystarczają. W sprzęcie konsumenckim przyjęło się kilka podstawowych oznaczeń, które naprawdę ułatwiają życie, o ile nie traktujesz ich jak prawa absolutnego. Ja zawsze powtarzam jedno: kolor pomaga, ale etykieta na gnieździe jest ważniejsza, bo producenci czasem stosują własne warianty lub dorzucają niestandardowe zestawy złączy.
| Kolor | Typowe zastosowanie | Co warto wiedzieć |
|---|---|---|
| Żółty | Obraz kompozytowy | Przenosi cały sygnał wideo jednym przewodem, zwykle w standardzie SD. |
| Biały lub czarny | Lewy kanał audio lub mono | W zestawach stereo to najczęściej lewa strona, w prostych urządzeniach bywa też używany jako mono. |
| Czerwony | Prawy kanał audio | W klasycznym stereo oznacza prawy tor sygnałowy. |
| Pomarańczowy | Cyfrowe audio S/PDIF | Fizycznie wygląda jak zwykły RCA, ale najlepiej pracuje z przewodem 75 Ω. |
| Zielony, niebieski, czerwony | Wideo komponentowe YPbPr | To nie jest zwykły obraz kompozytowy, tylko trzy osobne tory obrazu o wyższej jakości. |
Tu właśnie pojawia się najczęstsza pomyłka: żółte RCA nie oznacza tego samego co zielono-niebiesko-czerwony zestaw komponentowy. Oba rozwiązania mogą wyglądać podobnie z tyłu telewizora, ale przesyłają zupełnie inny sygnał. W praktyce oznacza to, że sam kształt wtyku niczego nie gwarantuje, jeśli nie sprawdzisz opisu wejścia. Dopiero na tym tle widać, kiedy RCA jest dobrym wyborem, a kiedy tylko kompromisem.
Kiedy RCA nadal ma sens, a kiedy lepiej wybrać inne połączenie
RCA nie wygra z HDMI pod względem wygody, ale wciąż ma kilka uczciwych zastosowań. Jeśli łączysz starszy odtwarzacz, amplituner, subwoofer aktywny, gramofon albo kamerę analogową, ten standard często wystarcza i działa bez kombinowania. Problem zaczyna się wtedy, gdy oczekujesz od niego funkcji, których po prostu nie przewidziano w jego konstrukcji.
| Sytuacja | Czy RCA ma sens | Co rozważyć zamiast tego |
|---|---|---|
| Odtwarzacz CD do wzmacniacza | Tak | RCA działa dobrze, jeśli połączenie jest krótkie i przewód ma solidne ekranowanie. |
| Gramofon | Tak, ale nie bezpośrednio zawsze | Potrzebny może być przedwzmacniacz phono, bo sygnał z wkładki jest bardzo słaby, zwykle na poziomie kilku mV. |
| Subwoofer aktywny | Tak | To jedno z najbardziej naturalnych zastosowań RCA w domowym kinie. |
| Stary magnetowid, kamera lub konsola retro | Tak | RCA jest tu często najprostszym i najtańszym rozwiązaniem. |
| Nowy telewizor, dekoder 4K, konsola nowej generacji | Zwykle nie | Lepszy będzie HDMI, bo obsługuje obraz cyfrowy, dźwięk wielokanałowy i sterowanie. |
| Długie trasy kablowe lub instalacje profesjonalne | Raczej nie | W audio lepiej sprawdza się połączenie symetryczne, a w wideo często BNC lub rozwiązania cyfrowe. |
Najkrócej mówiąc: RCA wygrywa prostotą, nie możliwościami. Jeśli potrzebujesz tylko czystego, liniowego przesłania dźwięku albo sygnału z analogowego źródła, nadal jest bardzo użyteczne. Jeśli jednak zależy ci na odporności na zakłócenia, większej liczbie kanałów i nowoczesnych funkcjach, lepiej od razu sięgnąć po inne złącze. Gdy już wiesz, gdzie ten standard ma sens, ważne staje się samo podłączenie.
Jak podłączyć sprzęt, żeby uniknąć trzasków i zakłóceń
Podłączanie RCA wygląda banalnie, ale właśnie przy prostych czynnościach powstaje najwięcej problemów. Z mojego doświadczenia najwięcej szkód robi pośpiech: ktoś wpina przewody przy włączonym wzmacniaczu, myli kanały albo prowadzi kabel tuż obok zasilacza. Efekt bywa ten sam: brum 50 Hz, przydźwięk, trzaski albo cichy, ale irytujący szum w tle.
- Wyłącz urządzenia albo przynajmniej ścisz wzmacniacz przed wpięciem kabli.
- Połącz kolory z kolorami: czerwony z czerwonym, biały z białym, żółty z żółtym.
- Jeśli używasz obrazu kompozytowego lub cyfrowego audio coax, wybierz przewód 75 Ω.
- Nie prowadź kabli sygnałowych równolegle z przewodami zasilającymi przez kilka metrów, jeśli nie musisz.
- Po uruchomieniu sprawdź, czy kanały nie są zamienione i czy nie pojawia się brum po dotknięciu lub poruszeniu wtyku.
Przy gramofonie dochodzi jeszcze jedna rzecz: często trzeba podłączyć osobny przewód masy, jeśli urządzenie go ma. Bez tego system potrafi buczeć, mimo że same wtyki RCA są wpięte poprawnie. Właśnie dlatego nie warto patrzeć wyłącznie na samą wtyczkę, tylko na cały tor sygnałowy. Nawet poprawnie wpięty zestaw potrafi jednak sprawiać kłopoty, gdy w grę wchodzą tanie przewody i adaptery.
Najczęstsze błędy przy kablach, przejściówkach i rozgałęźnikach
To jest miejsce, w którym najczęściej widać różnicę między porządną instalacją a przypadkowym zbiorem kabli z szuflady. Sam standard nie jest zły, tylko łatwo użyć go nie tak, jak trzeba. Najbardziej typowe błędy są zaskakująco powtarzalne.
- Używanie dowolnej przejściówki zamiast właściwego konwertera. Pasywny adapter nie zamieni analogowego obrazu w HDMI i nie poprawi jakości sygnału.
- Mylenie sygnału kompozytowego z komponentowym. Wtyki mogą wyglądać podobnie, ale przesyłają coś innego, a skutkiem błędu bywa czarny ekran albo zniekształcony obraz.
- Łączenie wyjść rozgałęźnikiem Y. To nie jest neutralne połączenie dwóch źródeł, tylko obciążenie wyjścia, które może powodować spadek poziomu i zakłócenia.
- Wybór zbyt długiego i słabo ekranowanego kabla. Przy analogowym audio szybko rośnie ryzyko szumu, a przy wideo pojawia się rozmycie, duchy obrazu lub utrata stabilności.
- Traktowanie RCA jak kabla głośnikowego. To złącze pracuje na poziomie liniowym, więc nie jest przeznaczone do przesyłania większej mocy.
- Pomijanie przedwzmacniacza phono. Gramofon podłączony bezpośrednio do zwykłego wejścia liniowego często gra za cicho i bez właściwej korekcji.
Jeśli miałbym wskazać jeden wybór, który naprawdę robi różnicę, to byłby to porządny kabel do właściwego typu sygnału. Niby drobiazg, a potrafi oszczędzić godzinę szukania usterki, która wcale nie była usterką, tylko błędnie dobranym przewodem. W praktyce najwięcej zyskasz wtedy, gdy potraktujesz ten standard jako narzędzie do konkretnych zastosowań, a nie uniwersalne rozwiązanie do wszystkiego.
Jak sensownie wykorzystać RCA, gdy sprzęt jest starszy niż telewizor
Jeśli w domu masz starszy odtwarzacz, magnetowid, tuner, gramofon albo rejestrator, RCA nadal jest bardzo użyteczne. To dobry most między sprzętem z różnych epok, szczególnie tam, gdzie prostota jest ważniejsza niż funkcje dodatkowe. Dobrze dobrany przewód, właściwe wejście i świadomość ograniczeń wystarczą w większości domowych scenariuszy.
Najpraktyczniejsza zasada jest prosta: zawsze sprawdzaj, jaki sygnał naprawdę wychodzi z urządzenia i jaki sygnał przyjmuje drugie wejście. Jeśli stary sprzęt ma trafić do nowego telewizora, zwykła przejściówka często nie wystarczy, bo potrzebny bywa aktywny konwerter sygnału. Wtedy RCA nadal spełnia swoją rolę, tylko trzeba użyć go świadomie, a nie „na oko”.
W efekcie ten prosty standard pozostaje nadal ważny w domu, w szafie multimedialnej i przy starszych urządzeniach, które po prostu nie chcą jeszcze odejść do lamusa. Jeśli pamiętasz o jakości kabla, poprawnym typie sygnału i właściwym wejściu, RCA nadal potrafi działać pewnie i bezproblemowo. To właśnie dlatego nie warto go lekceważyć, nawet jeśli wokół królują już HDMI i łącza cyfrowe.
