Elementy bierne potrafią przesądzić o tym, czy układ działa stabilnie, czy tylko „na stole” wygląda poprawnie. Ten artykuł wyjaśnia, jak opornik wpływa na prąd i napięcie, jak dobrać jego wartość oraz moc, jak odczytać oznaczenia i które parametry naprawdę mają znaczenie w praktyce. Dorzucam też kilka przykładów z elektroniki mocy i układów związanych z energią, bo tam ten drobny element często robi większą różnicę, niż sugeruje jego rozmiar.
Najważniejsze rzeczy, które warto wiedzieć o oporniku
- To pasywny element, który ogranicza prąd, dzieli napięcie i pomaga ustabilizować pracę układu.
- Najczęściej liczą się trzy parametry: wartość w omach, moc znamionowa i tolerancja.
- W praktyce dobór zaczynam od prawa Ohma, a dopiero potem sprawdzam zapas mocy i wpływ temperatury.
- Oznaczenia na obudowie bywają różne: paski kolorów, nadruk SMD albo kod cyfrowy.
- W elektronice mocy i instalacjach PV ważne są też straty, nagrzewanie i zachowanie przy długiej pracy ciągłej.
Czym jest opornik i dlaczego tak często wraca w praktyce
Rezystor, czyli opornik, to pasywny element obwodu, który wprowadza kontrolowany opór dla przepływu prądu. W idealnym modelu działa liniowo: im większe napięcie, tym większy prąd, a zależność opisuje prawo Ohma. W praktyce ja traktuję go jak narzędzie do porządkowania układu, a nie tylko „mały element o określonej wartości”.
Najczęstsze zadania są bardzo konkretne: ograniczenie prądu w LED-ach, ustawienie punktu pracy tranzystora, podział napięcia, podciąganie linii logicznej do stanu wysokiego albo niskiego oraz budowanie prostych układów czasowych z kondensatorem. W zasilaczach, sterownikach i urządzeniach związanych z energią ten element często odpowiada też za ochronę wejść pomiarowych i tłumienie niepożądanych skoków. To właśnie dlatego tak często zaczynam analizę układu od pytania: co ten element ma tu naprawdę zrobić, a nie tylko jaką ma wartość nominalną.
Jeśli dobrze rozumiem jego rolę, łatwiej potem dobrać parametry i uniknąć przypadkowego przegrzewania albo błędnych pomiarów. Z tego naturalnie wynika kolejny krok: trzeba policzyć wartość i moc zamiast zgadywać.
Jak dobrać wartość i moc bez zgadywania
W praktyce dobór zaczynam od dwóch liczb: jaki prąd ma płynąć i jaki spadek napięcia mogę zaakceptować. Dla prostych układów stosuję prawo Ohma w najprostszej postaci: R = U / I. Gdy znam spadek napięcia i prąd, dostaję wartość oporu. Gdy znam opór i prąd, mogę policzyć moc z zależności P = I² × R albo P = U × I.
Przykład z LED-em jest dobry, bo pokazuje cały tok myślenia. Jeśli zasilam diodę z 12 V, a jej spadek wynosi około 2 V przy 20 mA, to opornik powinien „zabrać” 10 V. Wychodzi 500 Ω, więc w praktyce wybieram najbliższą wartość z szeregu, zwykle 510 Ω. Moc strat przy 20 mA wynosi około 0,2 W, czyli dla zwykłego elementu 0,25 W to już bardzo mały zapas. Ja w takim miejscu wolałbym 0,5 W, bo wyższa temperatura oznacza większe starzenie i mniej komfortową pracę ciągłą.
Tu często pojawia się błąd początkujących: dobierają opór tylko po prądzie, a pomijają temperaturę, wentylację i czas pracy. Jeśli układ działa chwilowo, margines może być mniejszy. Jeśli ma pracować bez przerwy w obudowie rozgrzanej od słońca, elektroniki mocy albo przetwornicy, zapas powinien być wyraźny. Dla mnie sensowna praktyka to trzymanie realnej mocy pracy poniżej około 70-80% mocy znamionowej, a w trudniejszych warunkach jeszcze niżej.
Gdy już mam policzoną wartość, wchodzą w grę materiały i konstrukcja elementu, bo nie każdy opornik nadaje się do tego samego zadania.
Rodzaje oporników i kiedy który ma sens
Nie każdy opornik zachowuje się tak samo. Jedne są tanie i kompaktowe, inne lepiej znoszą moc, a jeszcze inne oferują większą precyzję. Ja zwykle patrzę na zastosowanie, a dopiero potem na samą wartość w omach.
| Rodzaj | Mocne strony | Ograniczenia | Kiedy wybieram |
|---|---|---|---|
| Metal-film | Dobra stabilność, niski szum, sensowna precyzja | Nie jest najlepszy do dużych impulsów mocy | Układy analogowe, pomiarowe i większość zastosowań ogólnych |
| Thick film SMD | Tani, mały, wygodny w produkcji seryjnej | Większy szum i zwykle niższa precyzja niż w cienkowarstwowych | Elektronika użytkowa, płytki SMD, masowa produkcja |
| Wirewound | Duża moc i dobra odporność termiczna | Może mieć indukcyjność, więc nie lubi szybkich przebiegów | Obciążenia mocy, układy grzejne, niektóre zastosowania pomiarowe |
| Precyzyjny | Mała tolerancja i niski współczynnik temperaturowy | Zwykle droższy | Dzielniki napięcia, referencje, tor pomiarowy |
| Regulowany | Umożliwia strojenie i kalibrację | Zużywa się mechanicznie, ma ograniczoną trwałość ustawienia | Potencjometry, trymery, regulacja poziomu lub proste strojenie |
Do tego dochodzą elementy nieliniowe, takie jak termistory czy warystory. To już nie są zwykłe oporniki o stałej wartości, ale w praktyce często są z nimi mylone, bo też „pracują na oporze”. Jeśli projekt wymaga stabilności, liczy się nie tylko typ, ale też tolerancja, współczynnik temperaturowy i sposób montażu. I właśnie dlatego oznaczenia na obudowie warto umieć czytać bez zgadywania.
Jak odczytać paski i oznaczenia SMD

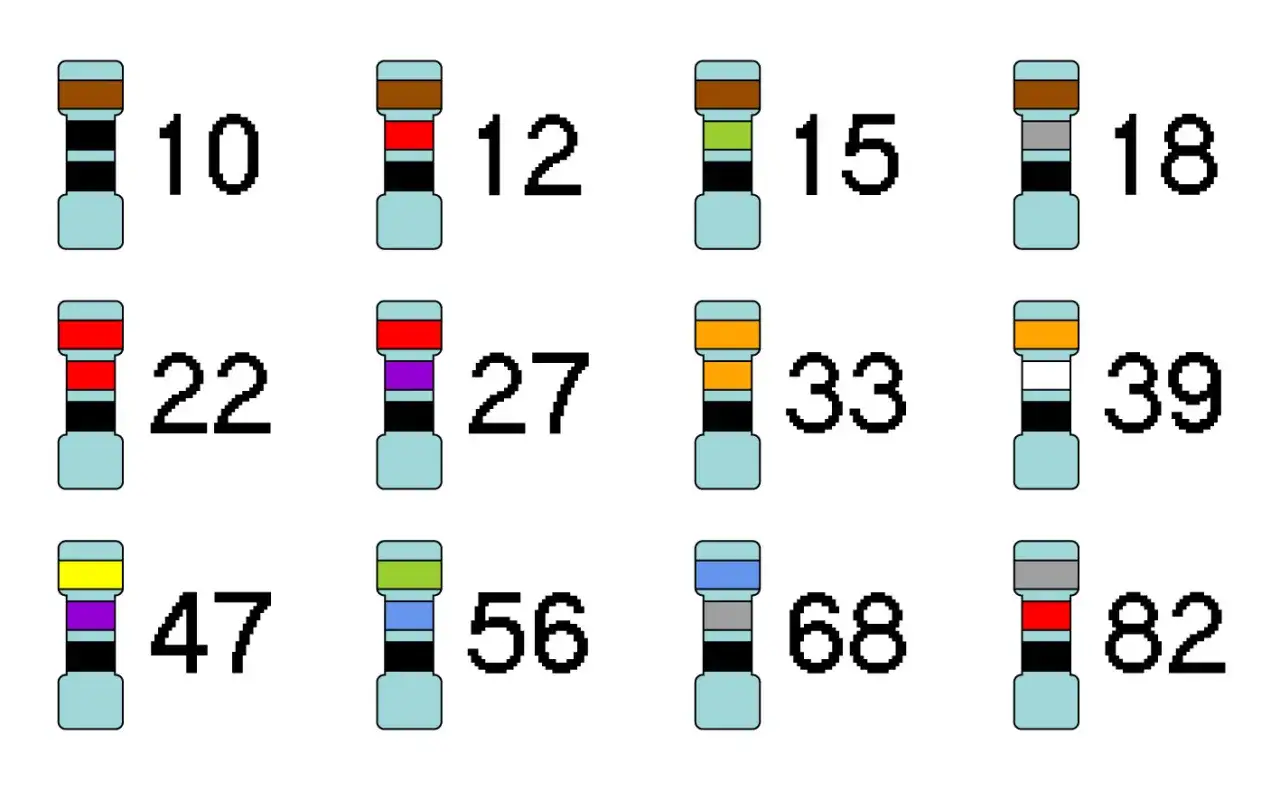

W klasycznych elementach przewlekanych najczęściej spotkasz paski kolorów. Najprostszy układ to cztery paski: dwa pierwsze oznaczają cyfry, trzeci mnożnik, a czwarty tolerancję. Przykład brązowy, czarny, czerwony, złoty oznacza 1 kΩ z tolerancją 5%. W układach dokładniejszych pojawia się pięć albo sześć pasków, gdzie pierwsze trzy to cyfry znaczące, a ostatni pas może podawać współczynnik temperaturowy.
W SMD sprawa wygląda inaczej. Kod 103 oznacza 10 kΩ, bo 10 i trzy zera. Kod 472 to 4,7 kΩ, a 1001 oznacza 1 kΩ w czterocyfrowym zapisie. Czasem trafia się też element zerowy, który pełni funkcję mostka. W praktyce to wygodne, bo upraszcza prowadzenie ścieżek, ale wymaga dyscypliny przy odczycie. Jeśli nadruk jest starty albo obudowa jest mała, ja nie ufam pamięci bardziej niż miernikowi.
Jest jeszcze jedna ważna rzecz: wartość na obudowie nie zawsze mówi wszystkiego. Dla układu liczy się też tolerancja, moc i to, czy element ma pracować w stabilnych warunkach, czy przy dużych zmianach temperatury. To prowadzi prosto do błędów, które najczęściej psują projekt już po pierwszych testach.
Najczęstsze błędy, które palą układ albo wprowadzają błąd pomiaru
Najbardziej kosztowny błąd to zbyt mała moc znamionowa. Element może działać na biurku, ale po zamknięciu obudowy nagrzewa się bardziej, opór zaczyna pływać i nagle cały układ przestaje zachowywać się tak, jak zakładał projekt. Drugi problem to ignorowanie tolerancji. Jeśli dzielnik napięcia ma sterować wejściem ADC albo progiem zabezpieczenia, 5% rozrzutu może być już wyraźnym błędem.
Ja bardzo często widzę też odwrotny błąd: ktoś bierze zbyt duży opór tylko po to, żeby „nie marnować energii”, a potem układ staje się podatny na zakłócenia. Tak dzieje się na wejściach logicznych, w prostych czujnikach i w dzielnikach o zbyt dużej impedancji. Z kolei zbyt mały opór w roli obciążenia potrafi przeciążyć zasilanie albo ścieżkę na płytce. Tu nie ma skrótu, trzeba myśleć o całym obwodzie, nie o jednym elemencie.

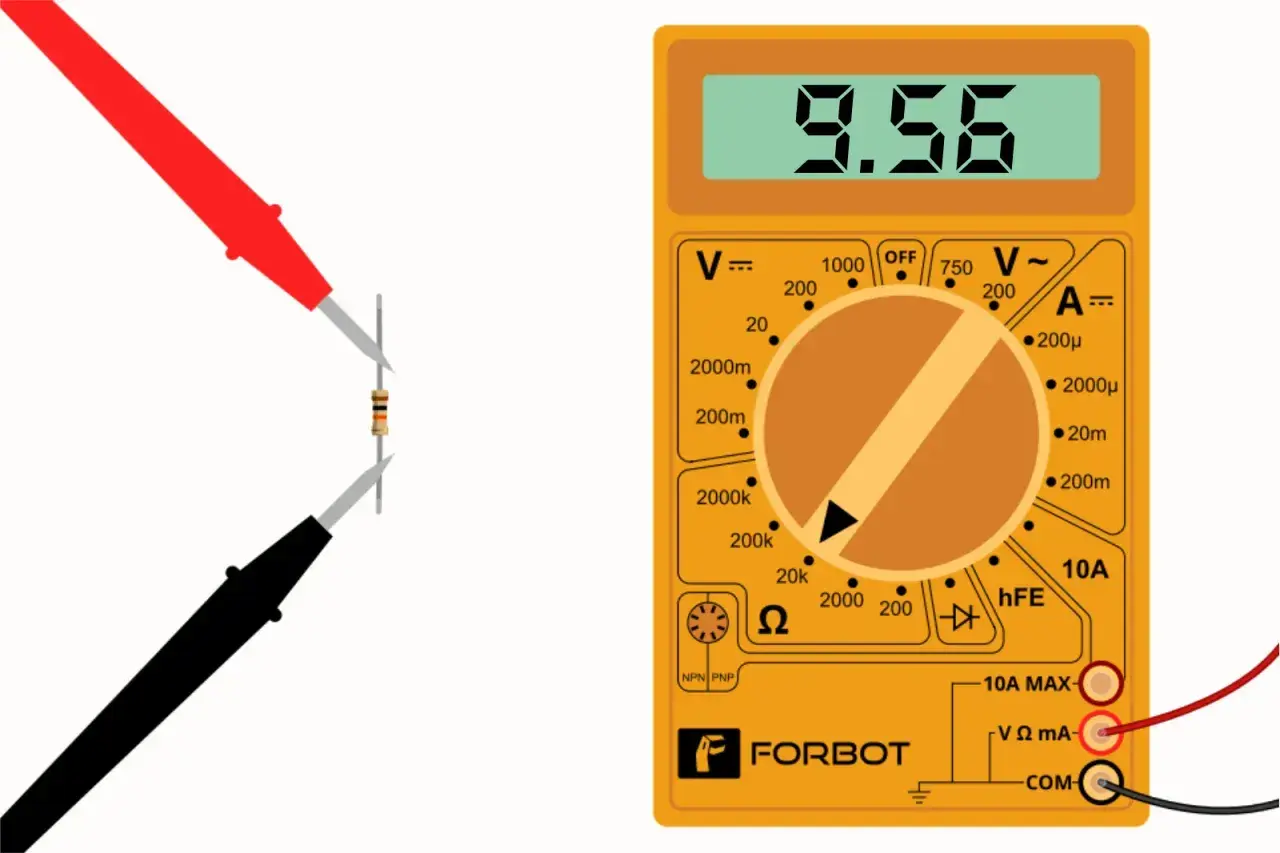

Trzeba też uważać na pomiar w działającym układzie. Sam opór mierzy się wiarygodnie po odłączeniu zasilania albo po wylutowaniu przynajmniej jednej nóżki, bo równoległe gałęzie zawyżają lub zaniżają wynik. W praktyce lepiej zmierzyć napięcie i prąd, a potem policzyć rezystancję niż bezkrytycznie ufać odczytowi omomierza w aktywnym obwodzie. To jest szczególnie ważne przy serwisie zasilaczy, sterowników i urządzeń energoelektronicznych.
Skoro już wiadomo, gdzie najłatwiej o błąd, warto zobaczyć, gdzie oporniki naprawdę są krytyczne w układach związanych z energią i elektroniką mocy.
Gdzie oporniki naprawdę robią różnicę w elektronice mocy i instalacjach pv
W układach związanych z energią ten element nie jest dodatkiem, tylko częścią logiki działania. W przetwornicach i sterownikach ładowania spotyka się dzielniki napięcia do monitorowania baterii, szyny DC albo napięcia po stronie panelu. W takich miejscach ważna jest nie tylko wartość, ale też stabilność w czasie i przy nagrzaniu, bo błąd pomiaru przekłada się bezpośrednio na sposób ładowania lub odłączania obciążenia.
Drugie typowe zastosowanie to pomiar prądu na boczniku, czyli bardzo małym oporze wpiętym w tor zasilania. To rozwiązanie pozwala obliczyć prąd z małego spadku napięcia, ale wymaga bardzo starannego doboru i poprawnego prowadzenia ścieżek. Jeśli taki element nagrzewa się bardziej niż zakłada projekt, wynik pomiaru zaczyna dryfować. W praktyce to jeden z powodów, dla których w elektronice mocy nie patrzę wyłącznie na wartość, lecz także na rozpraszanie ciepła i miejsce montażu.
W instalacjach i urządzeniach energetycznych spotkasz też oporniki rozładowujące kondensatory, elementy ograniczające prąd LED-ów sygnalizacyjnych, a nawet małe opory w bramkach tranzystorów mocy, które pomagają stłumić oscylacje i poprawić kulturę przełączania. To są drobiazgi, ale właśnie one często decydują o tym, czy układ pracuje stabilnie, czy tylko chwilowo wygląda dobrze na schemacie.
Jeśli projekt ma działać w środowisku z temperaturą, wibracjami albo długą pracą ciągłą, wybór nie powinien kończyć się na „byle pasowało w omach”. Zostaje jeszcze ostatnia kontrola, którą robię przed uznaniem układu za gotowy.
Na co patrzę, gdy element ma pracować latami bez niespodzianek
Przed zamknięciem projektu sprawdzam zawsze cztery rzeczy: czy wartość jest dobrana do realnych warunków pracy, czy moc ma sensowny zapas, czy tolerancja nie rozjedzie progu działania i czy format montażu pasuje do obciążenia termicznego. To brzmi banalnie, ale właśnie te proste rzeczy najczęściej odróżniają układ działający stabilnie od układu, który wraca z reklamacją po kilku tygodniach.
- Jeśli element pracuje ciągle, zostawiam margines mocy, a nie liczę na „jakoś to będzie”.
- Jeśli układ mierzy napięcie lub prąd, patrzę na tolerancję i zmianę parametrów z temperaturą.
- Jeśli sygnał jest szybki, unikam przypadkowych oporów o dużej indukcyjności.
- Jeśli montaż jest w ciasnej obudowie, zakładam gorsze chłodzenie niż na prototypie.
W praktyce najlepszy opornik to nie ten z najniższą ceną, tylko ten, który pasuje do warunków pracy, nie grzeje się nadmiernie i nie wprowadza ukrytych błędów. Gdy trzymam się tej zasady, układ jest po prostu spokojniejszy w eksploatacji, a to w elektronice mocy i energetyce ma większą wartość niż efektowny schemat.
