Elektroda dodatnia to element, który w układzie elektrochemicznym ma wyższy potencjał od drugiej elektrody i decyduje o tym, gdzie zachodzi konkretna reakcja oraz jak płynie prąd przez cały system. W praktyce nie jest to tylko kwestia symbolu „+”, bo znaczenie tej elektrody zmienia się zależnie od tego, czy mówimy o baterii, akumulatorze czy elektrolizerze. Poniżej rozkładam temat na proste zasady, przykłady z elektroniki i najczęstsze pułapki przy podłączaniu oraz diagnozowaniu układów.
Najważniejsze różnice, które trzeba znać od razu
- W ogniwie galwanicznym biegun dodatni jest zwykle katodą, a w elektrolizerze dodatnia jest anoda.
- Sam znak „+” nie wystarcza, by nazwać elektrodę po jej roli chemicznej. Trzeba znać tryb pracy układu.
- W bateriach i akumulatorach najważniejsze są: chemia celi, kierunek przepływu elektronów i poprawna polaryzacja.
- W magazynach energii błąd biegunowości może uszkodzić zabezpieczenia, ładowarkę albo układ nadzoru baterii.
- Najpewniejsza metoda kontroli to oznaczenia producenta połączone z pomiarem multimetrem.
Jak rozumieć dodatni biegun w układzie elektrochemicznym
Z technicznego punktu widzenia dodatni biegun to elektroda o wyższym potencjale elektrycznym względem drugiej elektrody. Nie oznacza to automatycznie konkretnej reakcji chemicznej, bo to zależy od typu ogniwa i od tego, czy układ oddaje energię, czy jest zasilany z zewnątrz. Ja najczęściej upraszczam to tak: patrzę na znak, ale po nazwie „anoda” albo „katoda” decyduję dopiero po określeniu trybu pracy.
Warto też pamiętać o kierunku ruchu ładunków. Elektrony w obwodzie zewnętrznym płyną od elektrody ujemnej do dodatniej, a umowny kierunek prądu elektrycznego jest przeciwny. To właśnie dlatego w praktyce elektrycznej i chemicznej tak łatwo o zamieszanie, jeśli ktoś miesza ze sobą opis biegunowości, nazwę elektrody i sam mechanizm reakcji.
To rozróżnienie wydaje się drobiazgiem, ale bez niego łatwo źle odczytać schemat, dobranie ładowania albo interpretację działania całego ogniwa. I właśnie dlatego w następnym kroku trzeba zobaczyć, dlaczego znak plus nie wystarcza do jednoznacznego nazwania elektrody.
Dlaczego znak plus nie wystarcza, by nazwać ją katodą albo anodą
Najwięcej nieporozumień bierze się stąd, że te same słowa zmieniają sens w zależności od tego, czy układ pracuje jak źródło energii, czy jak odbiornik energii. W praktyce nie patrzę więc wyłącznie na etykietę „+”, tylko na to, czy układ rozładowuje się, ładuje, czy uczestniczy w elektrolizie.
| Układ | Gdzie jest plus | Co dzieje się na tej elektrodzie | Przykład |
|---|---|---|---|

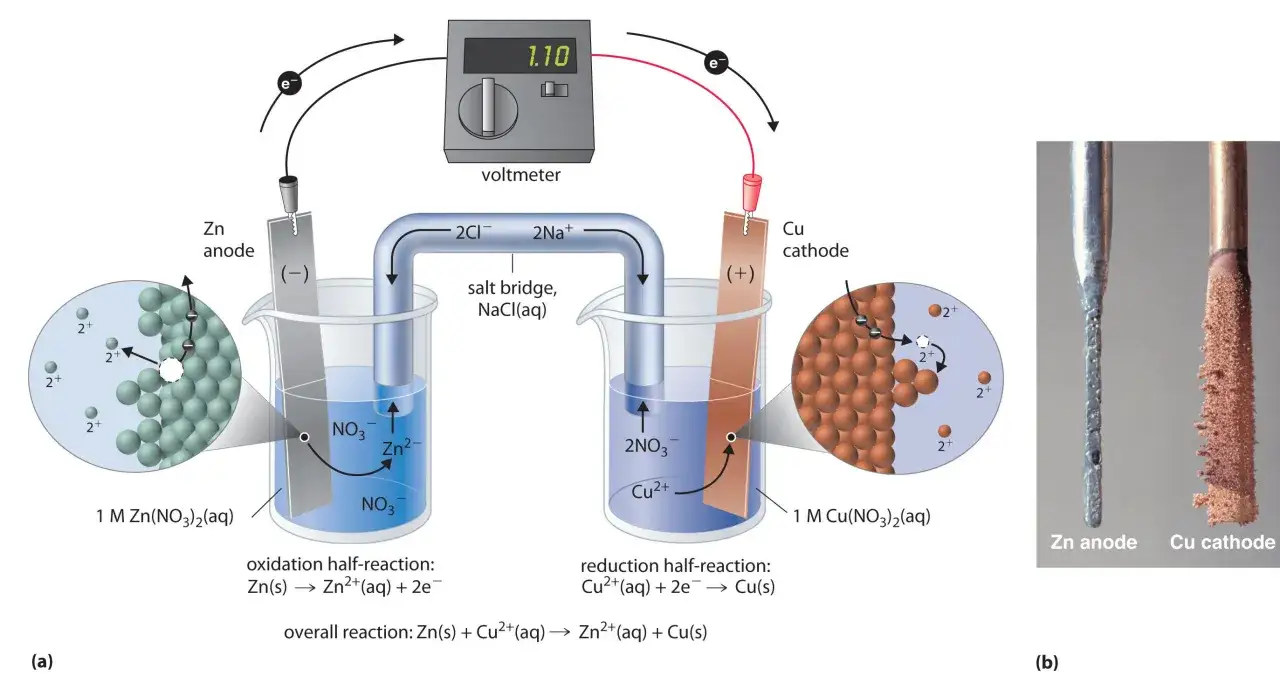

| Ogniwo galwaniczne podczas rozładowania | Na katodzie | Zachodzi redukcja | Bateria AA, powerbank, większość ogniw zasilających elektronikę |
| Elektrolizer lub elektroliza | Na anodzie | Zachodzi utlenianie | Elektroliza wody, galwanizacja, procesy technologiczne |
| Akumulator podczas ładowania | Zależy od kierunku pracy | Role elektrod się odwracają | Li-ion, LiFePO4, akumulator kwasowo-ołowiowy |
To właśnie dlatego w podręcznikach pojawiają się pozornie sprzeczne definicje, które są poprawne w swoim kontekście. Dla osoby projektującej układ elektroniczny najważniejsze jest nie to, jak brzmi definicja w izolacji, ale to, jak zachowuje się cały system pod obciążeniem albo podczas ładowania. W kolejnym kroku warto więc zobaczyć, jak rozpoznać ten biegun w realnym urządzeniu, a nie tylko w schemacie z książki.
Jak rozpoznać ją w baterii, akumulatorze i zasilaniu
W praktyce zaczynam od prostych rzeczy: nadruku na obudowie, dokumentacji i pomiaru napięcia. W cylindrycznych bateriach wypukły styk zwykle oznacza plus, ale nie traktuję tego jako zasady uniwersalnej, tylko jako pomocniczą wskazówkę. W pakietach akumulatorowych, modułach do fotowoltaiki i zasilaczach laboratoryjnych liczy się przede wszystkim opis producenta, bo tam łatwo pomylić stronę wejściową, wyjściową i sam biegun ogniwa.
- Sprawdź oznaczenia na obudowie lub schemacie. Plus i minus powinny być wskazane wprost.
- Ustaw multimetr na pomiar napięcia stałego i zmierz zaciski bez obciążenia. Czerwona sonda na plusie pokaże dodatni wynik.
- Porównaj wynik z dokumentacją urządzenia. W instalacjach z BMS i regulatorem ładowania etykieta na przewodzie nie wystarcza.
- Nie ufaj wyłącznie kolorom przewodów. Czerwony zwykle oznacza plus, ale po serwisie, w starszym sprzęcie albo w tanich adapterach bywa inaczej.
W układach PV zwracam też uwagę na to, czy producent rozróżnia zaciski typu BAT+, BAT-, P+ i P-. To nie jest kosmetyka nazewnictwa, tylko informacja, która mówi, gdzie kończy się bateria, a gdzie zaczyna wyjście zabezpieczone przez BMS. Tę różnicę warto uchwycić od razu, bo ona prowadzi prosto do tego, co rzeczywiście dzieje się chemicznie na elektrodzie.
Co dzieje się na tej elektrodzie podczas pracy układu
Na poziomie chemicznym dodatnia elektroda nie jest tylko „punktem plus”, ale miejscem, w którym zachodzi konkretna reakcja redoks. W zależności od rodzaju ogniwa może to być redukcja albo utlenianie, a sam materiał elektrody decyduje o napięciu, trwałości i tolerancji na cykle pracy. Gdy patrzę na akumulator lub magazyn energii, zawsze pytam najpierw nie o nazwę handlową, lecz o chemię celi.
| Chemia | Materiał dodatniej elektrody | Typowe napięcie nominalne celi | Co to oznacza w praktyce |
|---|---|---|---|
| Kwasowo-ołowiowa | Dwutlenek ołowiu PbO2 | 2,0-2,2 V | Tania i dobrze znosi duże prądy, ale jest ciężka i nie lubi głębokiego rozładowania |
| Li-ion NMC/NCA | Tlenki litu z niklem, manganem, kobaltem lub niklem, kobaltem i aluminium | 3,6-3,7 V | Wysoka gęstość energii, ale wymaga precyzyjnego nadzoru ładowania i temperatury |
| LiFePO4 | Fosforan żelaza litowego | 3,2 V | Popularny wybór do magazynów energii, bo jest trwalszy i zwykle bezpieczniejszy w codziennej pracy |
Jeśli miałbym wskazać jeden szczegół, który najbardziej zmienia zachowanie całego pakietu, byłaby to właśnie chemia dodatniej elektrody i sposób jej chłodzenia. W ogniwach litowych naładunek i rozładunek odbywa się przez ruch jonów litu oraz ich wbudowywanie w strukturę materiału, czyli interkalację. W akumulatorze ołowiowym z kolei reakcja zachodzi na płytach ołowiowych zanurzonych w elektrolicie siarkowym, co dobrze tłumaczy, dlaczego ten typ jest tani, ale mniej odporny na intensywną eksploatację. To prowadzi wprost do pytania, które najbardziej interesuje właścicieli instalacji domowych: co z tego wynika w fotowoltaice i magazynach energii?
Dlaczego ma znaczenie w instalacjach fotowoltaicznych i magazynach energii
W systemach PV interesuje mnie nie tylko sama pojemność magazynu, ale też to, jak zachowuje się on przez setki lub tysiące cykli ładowania. Profil ładowania, BMS i temperatura pracy robią tu większą różnicę niż marketingowa etykieta na obudowie. Dobrze dobrany magazyn energii ma pracować stabilnie przez lata, a nie tylko dobrze wyglądać w specyfikacji.
W domowych i półprofesjonalnych instalacjach najczęściej spotykam trzy podejścia. Kwasowo-ołowiowe magazyny są zwykle tańsze na starcie, ale słabiej znoszą głębokie rozładowanie. Lithium iron phosphate, czyli LiFePO4, jest dziś bardzo częstym wyborem do pracy cyklicznej, bo lepiej znosi codzienne ładowanie i rozładowanie. Klasyczne Li-ion daje wysoką gęstość energii, ale wymaga bardziej precyzyjnego nadzoru i nie toleruje błędów tak łagodnie jak prostsze chemie.
- Sprawdzam zgodność napięcia magazynu z regulatorem ładowania i falownikiem.
- Upewniam się, że BMS jest dobrany do konkretnej chemii i liczby ogniw.
- Nie ignoruję temperatury, bo przegrzewanie przyspiesza starzenie i pogarsza sprawność.
- Nie mieszam starych i nowych ogniw w jednym pakiecie, jeśli zależy mi na równym obciążeniu.
- Do obwodów DC dobieram bezpieczniki i przewody pod rzeczywisty prąd, a nie pod samą pojemność w amperogodzinach.
W praktyce największe straty nie wynikają z samej chemii, tylko z błędów w konfiguracji ładowania i z ignorowania ograniczeń producenta. Jeśli instalacja ma pracować codziennie, to właśnie poprawna polaryzacja i stabilny nadzór decydują o tym, czy magazyn wytrzyma lata, czy zacznie tracić pojemność zbyt szybko. Z tego powodu na końcu zawsze zostawiam sobie prostą listę kontrolną przed pierwszym podłączeniem.
Co sprawdzić przed pierwszym podłączeniem
- Zweryfikuj oznaczenia plus i minus na urządzeniu oraz na dokumentacji producenta.
- Zmierz napięcie miernikiem, zanim podepniesz układ pod ładowarkę, regulator albo falownik.
- Sprawdź, czy ładowarka obsługuje konkretną chemię: ołowiową, Li-ion lub LiFePO4.
- Upewnij się, że bezpiecznik, przewody i złącza są dobrane do maksymalnego prądu pracy.
- Nie zakładaj, że jeden symbol „+” mówi wszystko. W elektrochemii tryb pracy bywa ważniejszy niż sam znak.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw ustalam tryb pracy układu, potem nazwę elektrody, a dopiero na końcu oceniam, czy dany zacisk naprawdę jest bezpieczny do podłączenia. To oszczędza błędów przy bateriach, magazynach energii i prostych układach elektronicznych, a w instalacjach z fotowoltaiką często chroni też sprzęt przed kosztowną awarią.
