Układ scalony to miniaturowy blok elektroniczny, który potrafi wykonywać zadania kiedyś rozproszone na wielu osobnych elementach. W praktyce oznacza to mniejszy rozmiar urządzeń, wyższą niezawodność i lepszą kontrolę nad sygnałem oraz energią. Poniżej wyjaśniam prostym językiem, jak taki element jest zbudowany, jak działa, jakie są jego podstawowe typy i gdzie spotyka się go w elektronice domowej oraz systemach związanych z energią.
Najważniejsze informacje w skrócie
- To zintegrowany zestaw elementów elektronicznych zamknięty w jednej obudowie, zwykle na bazie krzemu.
- W środku pracują m.in. tranzystory, rezystory, kondensatory i diody połączone tak, by realizować konkretną funkcję.
- Najczęściej wyróżnia się układy analogowe, cyfrowe i mieszane, a także specjalizowane układy zasilania i sterowania.
- Ich największe zalety to mały rozmiar, niższy pobór mocy, powtarzalność i wysoka niezawodność.
- W elektronice energetycznej odpowiadają za pomiar, sterowanie, komunikację, zabezpieczenia i konwersję energii.
- Przy pracy z nimi trzeba pilnować zasilania, temperatury, zgodności pinów i ochrony przed wyładowaniami elektrostatycznymi.
Czym jest scalony chip i dlaczego zastąpił zestawy osobnych elementów
W najprostszej definicji chodzi o miniaturowy obwód, w którym kilka lub kilkaset funkcji elektronicznych upakowano w jednej strukturze. Zamiast budować wzmacniacz, licznik czy regulator z wielu pojedynczych części na płytce, projektant korzysta z jednego zwartego rozwiązania, które robi to samo szybciej i przewidywalniej. Ja patrzę na to tak: największą zmianą nie był sam rozmiar, ale przeniesienie złożoności z montażu na poziom projektu i produkcji.
Taki element powstaje na półprzewodnikowej płytce, najczęściej z krzemu, a jego zadaniem nie jest „magiczne” przetwarzanie prądu, tylko bardzo precyzyjne łączenie prostych zjawisk w użyteczną funkcję. Dzięki temu jeden chip może wzmacniać sygnał, liczyć impulsy, sterować silnikiem, zarządzać energią z paneli albo pilnować bezpieczeństwa zasilania. Właśnie dlatego jest dziś podstawą niemal całej współczesnej elektroniki. Gdy to już jest jasne, warto zajrzeć do wnętrza i zobaczyć, co dokładnie kryje się pod obudową.

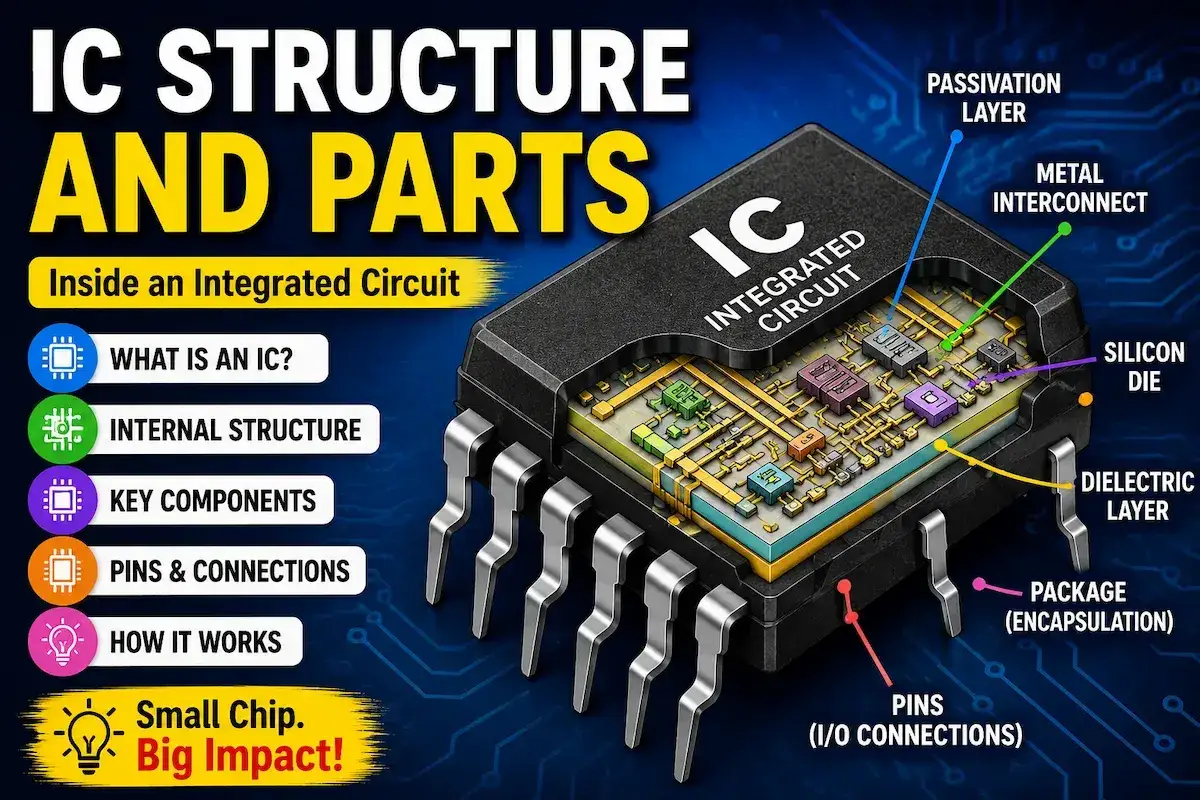

Jak wygląda jego wnętrze

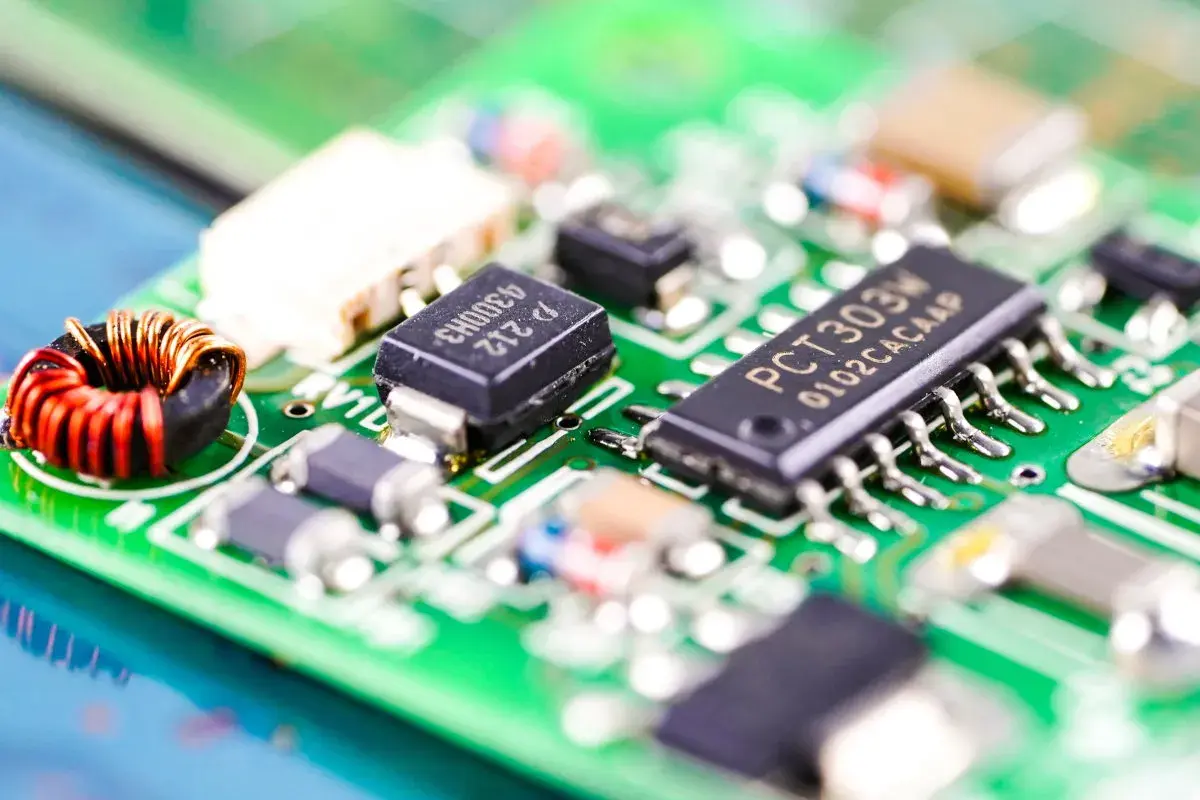

Na zewnątrz widzisz zwykle małą czarną obudowę z wyprowadzeniami, ale właściwa praca dzieje się w środku, na maleńkim fragmencie materiału półprzewodnikowego. W tej strukturze tworzy się warstwy przewodzące, izolujące i aktywne, a następnie łączy je tak, by spełniały zaplanowaną funkcję. To nie jest przypadkowe zlepienie części, tylko bardzo precyzyjnie zaprojektowana całość.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Podłoże krzemowe | Stanowi bazę całej struktury | Od jego jakości zależy stabilność i możliwość miniaturyzacji |
| Tranzystory | Działają jak przełączniki i wzmacniacze | To one wykonują najważniejszą pracę logiczną i sterującą |
| Rezystory i kondensatory | Ograniczają prąd, filtrują, opóźniają lub stabilizują sygnał | Pomagają budować dokładne układy analogowe i zasilające |
| Połączenia metaliczne | Łączą wszystkie części w jeden obwód | Bez nich elementy działałyby osobno, a nie jako całość |
| Obudowa i wyprowadzenia | Chronią strukturę i pozwalają podłączyć ją do płytki | Wpływają na chłodzenie, montaż i odporność w praktyce |
Warto rozróżnić samą strukturę od obudowy, bo w rozmowach te pojęcia często się mieszają. „Wnętrze” odpowiada za działanie elektryczne, a obudowa za ochronę, odprowadzanie ciepła i kompatybilność z montażem. To ważne zwłaszcza wtedy, gdy element pracuje w trudniejszym środowisku, na przykład w zasilaczu, falowniku albo sterowniku urządzenia grzewczego. Sama budowa nadal nie tłumaczy jednak, jak z tak małej struktury powstaje konkretna funkcja, więc przechodzę do zasady działania.
Jak działa w obwodzie
Najprościej mówiąc, taki element steruje przepływem sygnału lub energii. W wersjach cyfrowych robi to głównie przez interpretowanie napięć jako stanów logicznych, czyli popularnych „0” i „1”. W wersjach analogowych pracuje bardziej płynnie: wzmacnia sygnały, filtruje zakłócenia, przetwarza napięcia odniesienia albo stabilizuje zasilanie. W praktyce to właśnie tranzystory pełnią rolę bardzo szybkich przełączników, a ich ogromna liczba pozwala zbudować bardziej złożone funkcje.
Ja zwykle tłumaczę to tak: pojedynczy tranzystor jest prosty, ale setki, tysiące lub miliony takich przełączników działających we wspólnym układzie tworzą już układ logiczny, regulator albo procesor sygnałowy. Dzięki temu chip może wykonywać operacje, które na płytce z elementów dyskretnych zajęłyby dużo więcej miejsca, pobierałyby więcej energii i byłyby trudniejsze do stabilnego uruchomienia. W elektronice energetycznej dochodzi jeszcze jedna warstwa: zarządzanie mocą, czyli kontrola strat, temperatury i bezpieczeństwa pracy.
W falownikach, ładowarkach i zasilaczach ważne jest nie tylko to, czy element „działa”, ale też jak szybko reaguje, ile energii traci na przełączaniu i jak znosi obciążenie cieplne. To właśnie dlatego jeden komponent może odpowiadać za pomiar napięcia, inny za sterowanie tranzystorami mocy, a jeszcze inny za komunikację z użytkownikiem lub systemem nadzoru. Z tego wynika kolejny praktyczny temat: jakie rodzaje takich układów spotyka się najczęściej.
Rodzaje, które spotyka się najczęściej
Nie każdy scalak robi to samo. Wybór zależy od tego, czy pracujesz z sygnałem audio, logiką cyfrową, zasilaniem, komunikacją czy przetwarzaniem mocy. Poniższe zestawienie porządkuje najważniejsze grupy i pokazuje, po co się je stosuje.
| Rodzaj | Co robi | Typowe zastosowania |
|---|---|---|
| Analogowy | Wzmacnia, filtruje i kształtuje sygnały ciągłe | Audio, czujniki, układy pomiarowe, wzmacniacze operacyjne |
| Cyfrowy | Przetwarza stany logiczne i wykonuje operacje binarne | Mikrokontrolery, pamięci, procesory, logika sterująca |
| Mieszany | Łączy część analogową i cyfrową w jednym rozwiązaniu | Przetworniki A/C, C/A, interfejsy komunikacyjne, systemy audio |
| Mocy | Steruje większym prądem i napięciem | Zasilacze, falowniki, ładowarki, napędy, instalacje PV |
| Programowalny lub aplikacyjny | Realizuje zadanie dopasowane do konkretnego projektu | Układy FPGA, ASIC, sterowniki specjalistyczne |
W praktyce najczęściej spotykam trzy sytuacje. Pierwsza to układy do logiki i sterowania, które decydują o działaniu całego urządzenia. Druga to elementy analogowe, których zadaniem jest „ujarzmienie” sygnału z czujnika, mikrofonu albo przetwornika. Trzecia to układy mocy, które w systemach energetycznych robią najcięższą robotę, bo odpowiadają za realny przepływ energii. To właśnie one są szczególnie ważne w rozwiązaniach związanych z fotowoltaiką i magazynowaniem energii, więc przechodzę do zastosowań.
Gdzie pracuje w elektronice domowej i w systemach PV
W zwykłym domu takie elementy są niemal wszędzie: w routerze, pralce, zasilaczu laptopa, liczniku energii, ładowarce, telewizorze czy sterowniku ogrzewania. Dla użytkownika są niewidoczne, ale decydują o tym, czy urządzenie w ogóle się uruchomi, czy będzie oszczędne i czy nie padnie po pierwszym skoku napięcia. Ich rola staje się jeszcze ważniejsza tam, gdzie trzeba bezpiecznie przenosić i przetwarzać energię.
W instalacjach fotowoltaicznych pracują w falownikach, mikroinwerterach, optymalizatorach mocy, sterownikach ładowania MPPT i układach nadzoru. MPPT, czyli śledzenie punktu mocy maksymalnej, to mechanizm, który pomaga panelom oddawać możliwie najwięcej energii przy zmiennym nasłonecznieniu. Z kolei falownik zamienia prąd stały z paneli na prąd przemienny używany w domu i sieci. Bez dobrze zaprojektowanej elektroniki ten proces byłby mniej sprawny, mniej stabilny i bardziej podatny na straty.
Tu widać też, dlaczego temat jest ważny dla czytelników zainteresowanych energią: nawet niewielka poprawa sprawności sterowania czy pomiaru może mieć znaczenie w całym systemie. W praktyce producenci stosują osobne układy do pomiaru napięcia, kontroli temperatury, zabezpieczeń i komunikacji, bo jeden uniwersalny element rzadko byłby tak samo dobry we wszystkich tych zadaniach. Skoro wiemy już, gdzie działają, warto powiedzieć wprost, na co uważać przy doborze i wymianie.
Na co zwracać uwagę przy doborze i wymianie
Najczęstszy błąd to patrzenie wyłącznie na nazwę nadrukowaną na obudowie. W elektronice liczy się nie tylko model, ale też obudowa, zakres napięcia zasilania, temperatura pracy, układ wyprowadzeń i sposób montażu. Ten sam typ funkcjonalny może występować w kilku wersjach, które nie są ze sobą zamienne bez sprawdzenia dokumentacji. Ja zawsze zaczynam od tych czterech rzeczy, bo one najczęściej decydują o tym, czy naprawa się uda.
- Zasilanie - element musi pracować w zakresie napięć przewidzianych przez projekt.
- Pinout - układ wyprowadzeń nie jest uniwersalny, nawet jeśli obudowa wygląda podobnie.
- Temperatura - przegrzanie potrafi skrócić życie chipu szybciej niż sam czas pracy.
- ESD - wyładowania elektrostatyczne mogą uszkodzić element jeszcze przed uruchomieniem układu.
- Chłodzenie i PCB - rozmieszczenie ścieżek, pola lutownicze i odprowadzanie ciepła mają realny wpływ na trwałość.
W praktyce wymiana „na oko” rzadko jest dobrym pomysłem. Jeśli scalak jest częścią zasilacza, falownika albo układu sterującego o większej mocy, trzeba sprawdzić nie tylko sam element, ale też przyczynę awarii: przeciążenie, przepięcie, uszkodzony kondensator, słabe chłodzenie lub błąd montażu. Często właśnie otoczenie elementu zawodzi pierwsze, a nie on sam. To prowadzi do ostatniej kwestii: co tak naprawdę zmienia taki komponent w całym systemie elektronicznym.
Co warto zapamiętać, gdy patrzysz na elektronikę jak na system
Dobrze dobrany układ scalony potrafi uprościć projekt, zmniejszyć gabaryty urządzenia i poprawić jego efektywność, ale nie rozwiązuje wszystkiego sam. Ostateczny efekt zależy od zasilania, projektu płytki, temperatury pracy i tego, czy całość została sensownie zaprojektowana jako system. To dlatego w elektronice i energetyce tak dużo uwagi poświęca się nie tylko samym chipom, ale też ich otoczeniu.
Jeśli mam zostawić jedną praktyczną myśl, to taką: przy analizie urządzenia nie pytaj tylko „co to za element”, ale też „jaką funkcję pełni w całym torze energii lub sygnału”. Taka perspektywa ułatwia rozumienie sprzętu, szybszą diagnostykę i lepsze decyzje przy projektowaniu czy naprawie. Właśnie na tym poziomie widać, że nowoczesna elektronika działa dzięki małym komponentom, ale prawdziwą różnicę robi dopiero ich właściwe połączenie.
