Układ drgający to jedno z tych rozwiązań, które wyglądają niepozornie, a decydują o stabilnym działaniu zegarów, mikrokontrolerów, modułów komunikacyjnych i części układów zasilania. W elektronice taki oscylator jest źródłem rytmu: dostarcza przebieg o określonej częstotliwości, bez którego trudno o precyzyjne odmierzanie czasu, synchronizację i poprawne sterowanie. Poniżej wyjaśniam, jak działa, jakie ma odmiany, kiedy wybrać kwarc, RC albo MEMS i jakie błędy najczęściej psują jego pracę.
Najważniejsze informacje w skrócie
- Układ drgający tworzy powtarzalny sygnał bez zewnętrznego taktowania, a jego jakość zależy od stabilności, szumu i warunków pracy.
- Najczęściej spotkasz rozwiązania RC, LC, kwarcowe oraz MEMS, a każdy z nich ma inne koszty, dokładność i zastosowania.
- Gdy liczy się precyzja czasu, zwykle wygrywa rezonator kwarcowy; gdy ważna jest prostota i niski koszt, czasem wystarcza RC.
- W projektach bateryjnych patrzę nie tylko na częstotliwość, ale też na pobór prądu startu, czas rozruchu i wpływ temperatury.
- W elektronice związanej z energią i fotowoltaiką stabilne taktowanie jest ważne dla pomiaru, komunikacji i sterowania przetwornicą.
Czym jest układ drgający i po co się go stosuje
Najprościej mówiąc, to układ, który sam podtrzymuje okresowe zmiany napięcia lub prądu. Nie chodzi tu wyłącznie o sygnał sinusoidalny. W praktyce taki układ może generować też prostokąt, piłę albo impulsowy przebieg zegarowy, zależnie od konstrukcji i przeznaczenia.
W elektronice pełni rolę źródła czasu i synchronizacji. To on nadaje rytm mikrokontrolerowi, wyznacza momenty próbkowania w przetwornikach, porządkuje pracę interfejsów cyfrowych i pomaga utrzymać stabilność w układach pomiarowych. Bez niego wiele urządzeń działałoby chaotycznie albo wcale.
Warto rozróżnić dwa pojęcia, które bywają mieszane: sam rezonator oraz cały układ wzbudzający. Rezonator odpowiada za selekcję częstotliwości, a elektronika aktywna dostarcza energii potrzebnej do podtrzymania drgań. W praktyce obie części muszą współpracować, inaczej przebieg nie wystartuje albo będzie pływał. To dobry punkt wyjścia do zrozumienia, dlaczego jedne rozwiązania są precyzyjne, a inne tylko wystarczające.
Jak taki układ zaczyna pracować
Żeby układ ruszył, musi spełnić kilka warunków naraz. Najważniejsze są dwa: odpowiednie wzmocnienie w pętli oraz właściwe przesunięcie fazy. Jeśli warunki są spełnione, drobny szum obecny w układzie zostaje wzmocniony i zamienia się w stabilny przebieg. To właśnie dlatego nie trzeba żadnego „zewnętrznego impulsu startowego” w klasycznym sensie.
W praktyce często przywołuje się kryterium Barkhausena. Oznacza ono, że dla danej częstotliwości suma przesunięć fazowych w pętli powinna dawać 0° lub 360°, a wzmocnienie pętli musi pozwolić na podtrzymanie drgań. Na starcie bywa ono większe od 1, a po ustaleniu amplitudy układ stabilizuje się dzięki ograniczeniom amplitudy lub automatycznej regulacji wzmocnienia.
To ważne, bo zbyt małe wzmocnienie daje układ martwy, a zbyt duże potrafi wprowadzić zniekształcenia albo niepożądane harmoniczne. W realnym projekcie nie chodzi więc o samo „czy drga”, tylko o to, jak czysto i stabilnie drga. I właśnie ten szczegół później robi największą różnicę przy doborze konkretnego rozwiązania.
Najważniejsze rodzaje i czym się różnią
Najczęściej spotykam cztery grupy rozwiązań: RC, LC, kwarcowe i MEMS. Każda z nich ma swoje miejsce, ale żadna nie jest najlepsza we wszystkim. Jeśli ktoś próbuje wybrać je wyłącznie po cenie, zwykle później płaci czasem na poprawki albo problemami z dokładnością.
| Rodzaj | Co daje | Ograniczenia | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| RC | Prosta budowa, niski koszt, szybki start | Większy dryft częstotliwości, słabsza precyzja | Proste układy, testy, mniej wymagające zegary |
| LC | Dobre własności w wyższych częstotliwościach, sensowne w RF | Wrażliwość na tolerancje elementów i strojenie | Radio, generatory, układy wysokiej częstotliwości |
| Kwarcowy | Wysoka dokładność i dobra stabilność | Mały zakres przestrajania, wymaga poprawnego doboru obciążenia | Zegary RTC, mikrokontrolery, liczniki, pomiary |
| MEMS / TCXO | Mały rozmiar, dobra odporność mechaniczna, często dobra stabilność temperaturowa | Wyższy koszt niż najprostsze rozwiązania | Urządzenia przemysłowe, komunikacja, sprzęt mobilny |

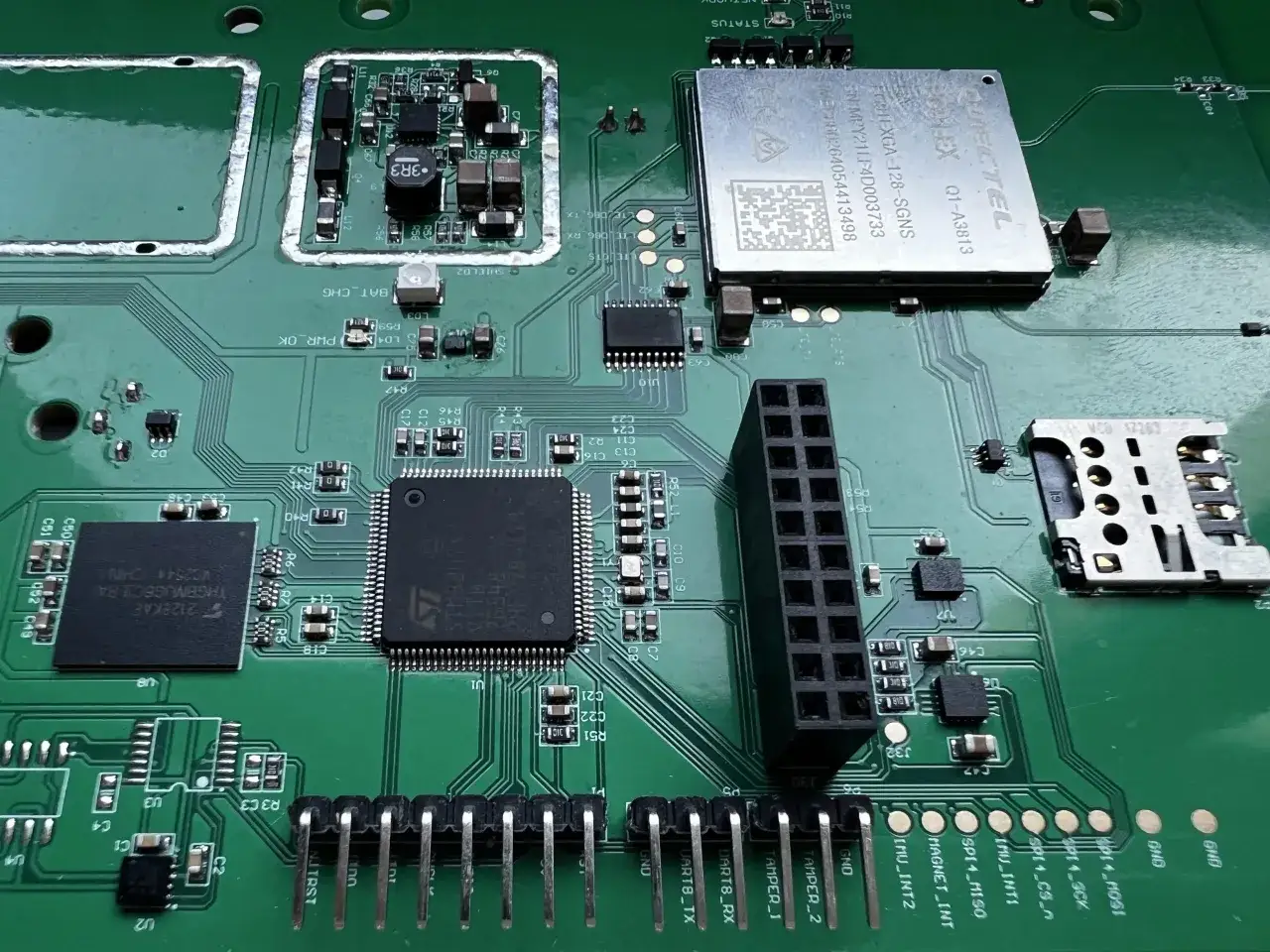

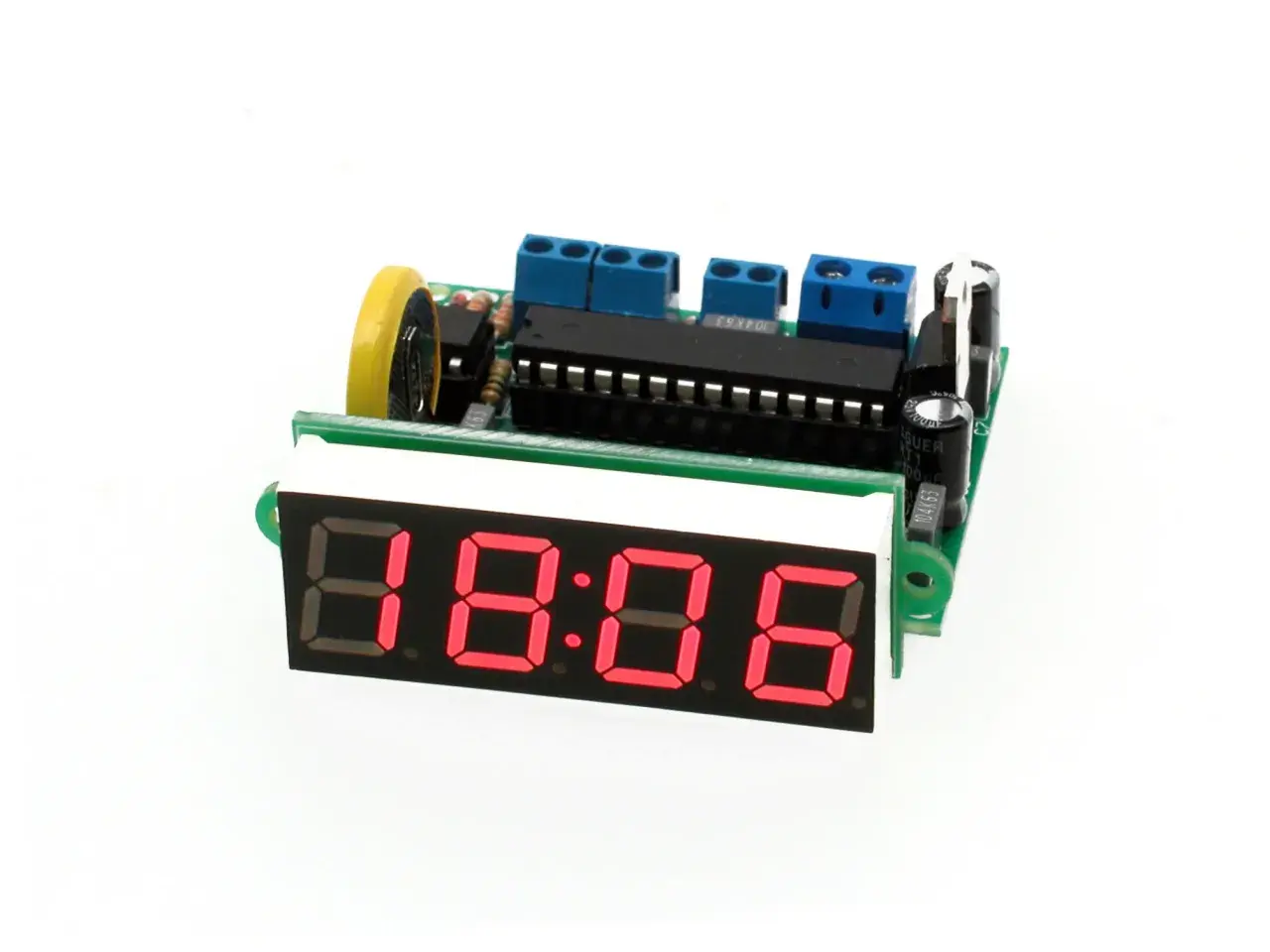

Analog Devices przypomina, że w zegarach czasu rzeczywistego bardzo często stosuje się rezonator 32,768 kHz. To częstotliwość wygodna dla układów RTC, bo łatwo ją podzielić do jednosekundowego taktowania bez dużego obciążenia energetycznego. Z kolei Microchip podaje, że standardowe rozwiązania MEMS i kwarcowe osiągają stabilność rzędu 10-100 ppm, co w wielu projektach oznacza już wyraźnie lepszą kontrolę czasu niż prosty układ RC.
Jeżeli projekt ma pracować długo i mało pobierać, sam rodzaj elementu rezonansowego nie wystarczy. Trzeba jeszcze dobrze dobrać parametry, a o tym najczęściej decydują detale z noty katalogowej.
Gdzie wykorzystuje się go w elektronice i energetyce
W klasycznej elektronice taki układ trafia do mikrokontrolerów, zegarów RTC, generatorów funkcyjnych, syntezatorów dźwięku, liczników i układów pomiarowych. W urządzeniach cyfrowych pełni rolę zegara systemowego, więc wpływa na to, jak szybko i jak stabilnie pracuje cała logika.
W energetyce i fotowoltaice jego rola jest mniej widowiskowa, ale równie ważna. W falownikach PV odpowiada za timing sterowania tranzystorami mocy, w licznikach energii wpływa na dokładność pomiaru i logowanie zdarzeń, a w modułach komunikacyjnych ułatwia stabilną pracę interfejsów takich jak UART, SPI, CAN czy Ethernet. Jeśli zegar „pływa”, urządzenie może gubić synchronizację, a to już nie jest drobna wada, tylko realny problem eksploatacyjny.
W praktyce projektowej patrzę na to tak: im bardziej urządzenie ma pracować autonomicznie, przez lata i w zmiennych warunkach, tym mniej wybacza niedokładny układ czasowy. Dlatego w systemach związanych z energią często opłaca się zapłacić trochę więcej za stabilność, zamiast ratować się później aktualizacjami firmware’u i korektami w serwisie.
Jak czytać parametry w nocie katalogowej
Wybór nie zaczyna się od pytania „jaki to typ”, tylko „jakie parametry naprawdę mają znaczenie dla mojego projektu”. Gdy patrzę na kartę katalogową, sprawdzam kilka rzeczy zawsze w tej samej kolejności.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Częstotliwość nominalna | Wartość, przy której układ ma pracować | Od niej zależy taktowanie systemu i podział czasu |
| Stabilność / tolerancja | Jak bardzo częstotliwość może się zmieniać | Kluczowe w pomiarach, RTC i komunikacji |
| Pojemność obciążenia | Warunki, przy których rezonator pracuje zgodnie z założeniami | Zły dobór potrafi przesunąć częstotliwość i utrudnić start |
| ESR | Opór zastępczy rezonatora | Wpływa na łatwość wzbudzenia i niezawodność pracy |
| Czas startu | Jak szybko układ zaczyna stabilnie generować przebieg | Ważne przy układach budzących się z uśpienia |
| Jitter / szum fazowy | Krótkookresowe wahania momentu zboczy i fazy | Istotne w komunikacji, RF i precyzyjnym taktowaniu |
| Zakres temperatury pracy | Warunki, w których producent gwarantuje parametry | Bez tego łatwo przecenić możliwości układu w terenie |
Jeżeli projekt ma być bateryjny, zwracam też uwagę na pobór prądu przy starcie i w stanie ustalonym. Dla zegara RTC czy czujnika zasilanego z małego akumulatora to często ważniejsze niż samo „ile megaherców da się wycisnąć”. W praktyce jeden pozornie drobny parametr potrafi zdecydować o czasie pracy urządzenia o kilka miesięcy.
Po tej analizie zwykle widać już, czy wystarczy prosty układ, czy trzeba sięgnąć po dokładniejsze rozwiązanie. Następny krok to unikanie błędów, które najczęściej psują nawet dobrze zaprojektowany projekt.
Najczęstsze błędy przy projektowaniu i uruchamianiu
Najwięcej problemów widzę nie w samym doborze technologii, tylko w detalach montażowych i w lekceważeniu noty katalogowej. To są rzeczy nudne, ale właśnie one robią różnicę między układem, który startuje od pierwszego włączenia, a takim, który wymaga ciągłej korekty.
- Zły dobór pojemności obciążenia - rezonator pracuje wtedy poza punktem, dla którego był projektowany, a częstotliwość może się przesunąć.
- Zbyt długie ścieżki na PCB - zwiększają podatność na zakłócenia i potrafią utrudnić start układu.
- Ignorowanie temperatury - rozwiązanie, które działa idealnie w laboratorium, może pływać po wyjściu na zimno albo do nagrzanej obudowy.
- Brak marginesu wzmocnienia - układ startuje wolno albo wcale, zwłaszcza przy niskim napięciu zasilania.
- Pomijanie szumu zasilania - zakłócenia z przetwornicy albo linii mocy wprowadzają jitter i pogarszają stabilność.
- Przesadne oczekiwania wobec RC - to prosty i tani wariant, ale nie zastąpi rozwiązania kwarcowego tam, gdzie liczy się dokładny czas.
Jeśli układ nie startuje, zacząłbym od sprawdzenia trzech rzeczy: warunków obciążenia, jakości zasilania i zgodności z zalecanym schematem aplikacyjnym. W mojej praktyce to trzy najczęstsze przyczyny problemów, zanim w ogóle zacznie się podejrzewać uszkodzony element. I właśnie dlatego dobry projekt to nie tylko poprawny schemat, ale też poprawny montaż.
Co warto zapamiętać, gdy liczy się stabilność i oszczędność energii
Jeżeli miałbym zostawić tylko jedną praktyczną wskazówkę, powiedziałbym tak: wybieraj układ czasowy pod realne warunki pracy, a nie pod samą częstotliwość z katalogu. W urządzeniu zasilanym z baterii ważny jest pobór prądu i czas startu. W sterowniku do falownika ważniejsza bywa odporność na temperaturę, drgania i zakłócenia. W liczniku energii lub module komunikacyjnym najwięcej znaczą stabilność i niski jitter.
Ja zwykle patrzę na trzy pytania: czy układ wystartuje niezawodnie, czy utrzyma parametry w całym zakresie temperatury i czy jego odchyłka nie popsuje pomiaru albo synchronizacji. Jeśli odpowiedź na któreś z nich jest niepewna, wracam do doboru technologii, a nie do kosmetyki na schemacie. To oszczędza czas i zmniejsza ryzyko, że problem wróci po wdrożeniu w terenie.
W elektronice nie wygrywa najładniejszy przebieg, tylko ten, który zachowuje się przewidywalnie przez długi czas. I właśnie dlatego dobrze dobrany układ drgający bywa jednym z najważniejszych, choć najmniej widocznych elementów całego projektu.
