Pamięć EEPROM trzyma dane bez zasilania, dlatego trafia tam, gdzie urządzenie musi pamiętać ustawienia, kalibrację, licznik pracy lub historię błędów. W tym tekście wyjaśniam, czym jest eeprom, jak działa zapis i kasowanie, kiedy lepiej wybrać Flash albo FRAM oraz jakie błędy najczęściej skracają żywotność układu. To temat ważny nie tylko w klasycznej elektronice, ale też w sterownikach, licznikach energii i urządzeniach pracujących w instalacjach fotowoltaicznych.
Najważniejsze rzeczy o pamięci, którą trzeba dobrze dobrać
- EEPROM służy do przechowywania małych porcji danych, które mają przetrwać zanik zasilania.
- Zapis odbywa się wolniej niż w RAM i zwykle w ograniczonych blokach, więc nie nadaje się do ciągłego logowania dużych ilości informacji.
- W typowych układach seryjnych można liczyć na około 1 000 000 cykli zapisu i bardzo długą retencję danych.
- W wielu projektach alternatywą jest Flash z emulacją EEPROM, ale to rozwiązanie ma własne ograniczenia trwałości.
- W elektronice energetycznej ta pamięć jest szczególnie użyteczna do konfiguracji, liczników, kalibracji i alarmów.

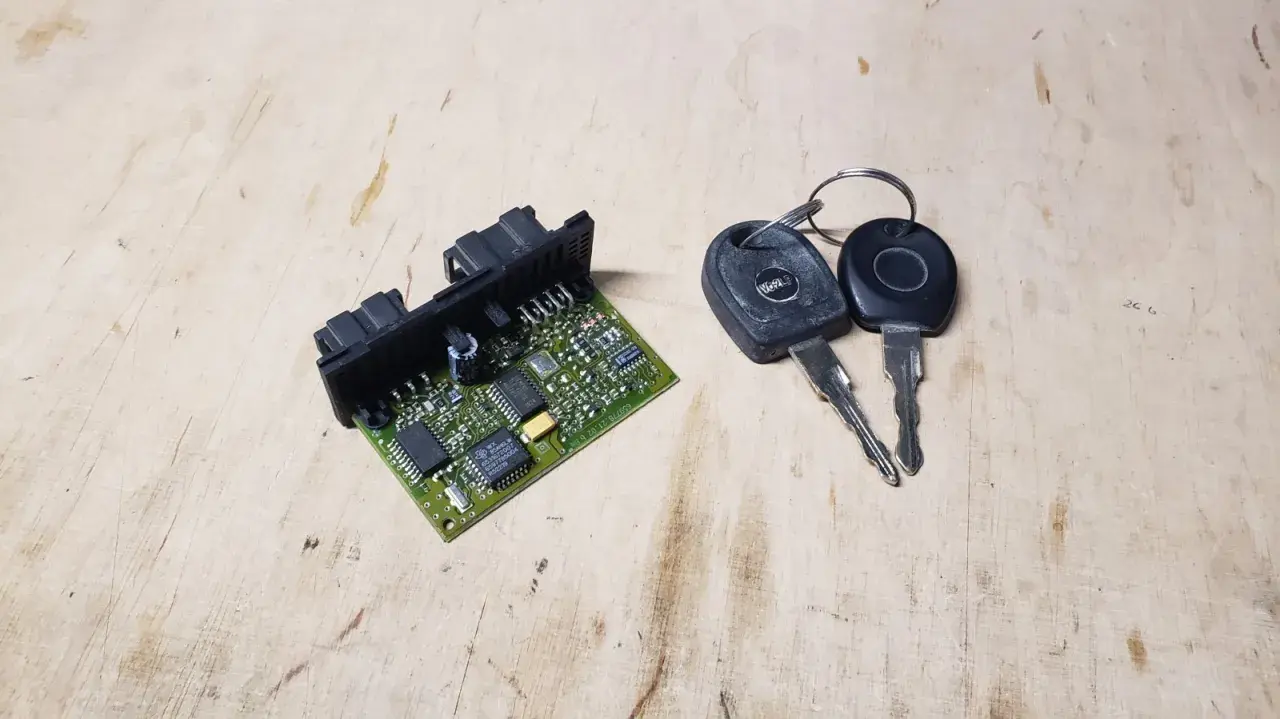

Czym jest EEPROM i do czego naprawdę służy
Najprościej mówiąc, EEPROM to nieulotna pamięć, która zachowuje dane po odłączeniu zasilania. W praktyce traktuję ją jako mały, ale bardzo użyteczny magazyn na informacje konfiguracyjne: ustawienia urządzenia, parametry fabryczne, numer seryjny, korekty pomiarowe albo ostatni stan pracy.
To nie jest pamięć do przechowywania programu ani do masowego zapisu danych pomiarowych. Jej siła polega na czymś innym: pozwala zapisać niewielką ilość informacji, które mają przetrwać restart, awarię zasilania albo długie wyłączenie urządzenia. Właśnie dlatego spotyka się ją w modułach sterowania, automatyce domowej, licznikach i urządzeniach z segmentu energii, gdzie utrata ustawień bywa kosztowna albo po prostu niewygodna.
Z mojego punktu widzenia największą zaletą tej pamięci jest przewidywalność. Jeśli projekt wymaga trwałego miejsca na kilka bajtów lub kilkaset bajtów danych, EEPROM często jest prostszym wyborem niż kombinowanie z innym typem pamięci. To prowadzi wprost do pytania, jak taki zapis działa od strony technicznej.
Jak działa zapis i kasowanie w praktyce
EEPROM jest pamięcią, którą można odczytywać i modyfikować elektronicznie, ale nie dzieje się to tak samo szybko jak w RAM. W wielu układach zapis ma charakter byte-level, czyli można zmieniać pojedyncze bajty lub małe bloki danych. To duża różnica względem Flash, która zwykle pracuje na stronach lub sektorach.
Ważne są trzy rzeczy:
- Czas zapisu jest zauważalnie dłuższy niż odczytu. W typowych układach seryjnych pojedynczy cykl zapisu trwa zwykle kilka milisekund.
- Trwałość jest ograniczona. W danych katalogowych popularnych układów spotyka się poziom około 1 000 000 cykli erase/write, ale to nadal nie oznacza nieograniczonego użycia.
- Retencja danych jest bardzo długa. Dla wielu układów producent podaje wartości rzędu dziesiątek lub nawet setek lat, o ile warunki pracy mieszczą się w specyfikacji.
Jak podaje Microchip, w wybranych rodzinach seryjnych EEPROM można znaleźć też ochronę zapisu, różne interfejsy komunikacyjne, takie jak I2C czy SPI, oraz bardzo długą retencję danych. To dobrze pokazuje, że nie chodzi wyłącznie o pamięć, ale o cały zestaw cech przydatnych w gotowym urządzeniu.
W praktyce projektowej trzeba jeszcze pamiętać o jednym: każdy zapis zużywa komórki. Jeśli urządzenie zapisuje dane zbyt często, nawet bardzo dobra pamięć zaczyna się starzeć szybciej, niż zakłada projekt. Z tego powodu EEPROM najlepiej sprawdza się tam, gdzie zapis następuje sporadycznie, a nie co sekundę. To naturalnie prowadzi do pytania, gdzie taki układ ma sens w realnych urządzeniach.
Gdzie ma sens w elektronice i instalacjach energetycznych
W elektronice użytkowej EEPROM pojawia się tam, gdzie sprzęt ma zapamiętywać małe, ale ważne porcje danych. W urządzeniach związanych z energią widzę to szczególnie często w kilku miejscach: falownikach, sterownikach ładowania, licznikach energii, modułach BMS, kontrolerach pracy instalacji i rejestratorach zdarzeń.
Najczęstsze zastosowania są dość powtarzalne:
- przechowywanie ustawień użytkownika i parametrów instalacji,
- zapis współczynników kalibracyjnych czujników,
- zapamiętywanie liczników serwisowych i czasu pracy,
- zachowywanie ostatnich stanów po zaniku zasilania,
- przechowywanie kodów błędów i prostych logów diagnostycznych.
To właśnie dlatego ta pamięć pasuje do urządzeń pracujących w instalacjach fotowoltaicznych. Gdy wyłącznik odcina zasilanie albo dojdzie do krótkiej awarii, sterownik nadal powinien pamiętać istotne nastawy. W takiej sytuacji nie chodzi o gigabajty danych, tylko o pewność, że urządzenie po restarcie wróci do poprzedniego stanu.
Jednocześnie nie przesadzam z oczekiwaniami: EEPROM nie jest dobrym wyborem do bardzo częstych zapisów, np. do gęstego rejestrowania parametrów pracy co kilkaset milisekund. Wtedy lepiej szukać innego rozwiązania albo przynajmniej dodać buforowanie i ograniczenie liczby zapisów. To prowadzi do porównania z innymi technologiami, które często są brane pod uwagę w tym samym projekcie.
Jak wypada na tle Flash i FRAM
Najczęściej wybór nie dotyczy wyłącznie jednej pamięci, tylko porównania kilku opcji. Z praktycznego punktu widzenia EEPROM konkuruje głównie z Flash i FRAM, a czasem z emulacją EEPROM w pamięci programu mikrokontrolera.
| Cecha | EEPROM | Flash | FRAM |
|---|---|---|---|
| Sposób zapisu | Pojedyncze bajty lub małe bloki | Zwykle strony lub sektory | Bardzo szybki zapis podobny do RAM |
| Trwałość zapisu | Około 1 000 000 cykli w typowych układach | Często około 10 000 cykli w MCU | Bardzo wysoka, często o kilka rzędów wielkości większa |
| Prędkość zapisu | Milisekundy | Zależna od sektora, zwykle wolniejsza przy większych blokach | Bardzo szybka, często wyraźnie szybsza od EEPROM |
| Typowe zastosowanie | Konfiguracja, kalibracja, licznik, ustawienia | Program i dane o mniejszej liczbie zapisów | Częste zapisy, rejestracja danych, układy o wysokiej dynamice |
| Koszt i dostępność | Dobry kompromis ceny i prostoty | Najłatwiej dostępna w mikrokontrolerach | Lepsza technicznie, ale zwykle droższa i mniej powszechna |
Tu pojawia się ważny niuans: wiele mikrokontrolerów nie ma prawdziwego EEPROM, tylko emuluje tę funkcję w Flash. TI pokazuje w swoich materiałach, że to sensowny kompromis, ale trzeba pamiętać o trwałości sektora i o tym, że Flash zwykle ma znacznie mniejszą liczbę cykli zapisu niż klasyczna pamięć EEPROM. W praktyce wybór zależy więc nie od nazwy, tylko od profilu użycia.
Jeżeli urządzenie ma zapisywać dane rzadko i w małych porcjach, EEPROM jest prosty i bezpieczny. Gdy zapisów jest dużo, FRAM bywa lepszy technicznie, ale nie zawsze uzasadnia koszt. A jeśli projekt opiera się na emulacji w Flash, trzeba od początku policzyć zużycie pamięci, zamiast zakładać, że "jakoś to będzie". To właśnie tutaj najłatwiej popełnić kosztowny błąd.
Najczęstsze błędy przy projektowaniu i serwisie
Największe problemy nie wynikają z samej technologii, tylko z jej złego użycia. W praktyce najczęściej widzę te same potknięcia:
- Zbyt częsty zapis - urządzenie aktualizuje dane przy każdym drobnym zdarzeniu, przez co pamięć zużywa się szybciej, niż zakładał projekt.
- Brak buforowania - dane są zapisywane natychmiast, zamiast poczekać na sensowny moment i zgrupować kilka zmian.
- Ignorowanie rozmiaru strony - układ ma ograniczenia dotyczące bloków zapisu, a firmware traktuje go jak zwykłą tablicę bajtów.
- Brak ochrony przy zaniku zasilania - zapis urywa się w złym momencie i część danych zostaje uszkodzona.
- Mylenie EEPROM z pamięcią programu - ktoś próbuje trzymać w niej zbyt dużo danych albo używa jej do zadań, do których nie została zaprojektowana.
- Brak planu na żywotność - projekt nie zawiera żadnej strategii ograniczania liczby zapisów ani diagnostyki zużycia.
Ja zawsze patrzę na ten temat przez pryzmat dwóch pytań: jak często dane naprawdę muszą być aktualizowane i co się stanie, jeśli zapis nie powiedzie się w połowie operacji. Jeśli odpowiedź na oba pytania nie jest przemyślana, nawet dobra pamięć zaczyna sprawiać kłopoty. Dlatego kolejny krok to nie tylko wybór kości, ale też ocena konkretnych parametrów.
Co sprawdzić przed wyborem pamięci do projektu
Przy doborze pamięci nie patrzę wyłącznie na pojemność. W praktyce ważnych jest kilka parametrów, które razem decydują o tym, czy układ będzie działał stabilnie przez lata:
- Pojemność - trzeba policzyć realny zapas danych, a nie tylko stan minimalny. Dobrze zostawić margines na rozbudowę funkcji.
- Interfejs - I2C, SPI albo rozwiązanie zintegrowane z mikrokontrolerem. To wpływa na liczbę pinów, koszty i łatwość integracji.
- Endurance - jeśli urządzenie zapisuje dane często, 1 000 000 cykli może być w praktyce nadal za mało bez odpowiedniej strategii ochrony.
- Retencja danych - ważna szczególnie wtedy, gdy sprzęt ma pracować w wysokiej temperaturze lub przez długi czas bez zasilania.
- Napięcie pracy i temperatura - w energetyce i automatyce zakres warunków bywa szeroki, więc warto sprawdzić specyfikację, a nie zakładać zgodności "na oko".
- Ochrona zapisu - przydaje się tam, gdzie dane krytyczne nie powinny zostać przypadkowo nadpisane.
Jeżeli projekt ma pracować w instalacji fotowoltaicznej, magazynie energii albo układzie sterowania o długim cyklu życia, nie wybierałbym pamięci wyłącznie po cenie jednostkowej. Różnica kilku złotych potrafi być mniej istotna niż koszt serwisu, resetu konfiguracji albo utraty danych po zaniku zasilania. I właśnie dlatego na końcu liczy się nie sam typ pamięci, lecz to, czy pasuje do rytmu pracy urządzenia.
Co zostaje z tego przy wyborze pamięci do urządzenia
Najkrótsza praktyczna odpowiedź brzmi tak: EEPROM wybieram wtedy, gdy potrzebuję małej, trwałej i prostej pamięci na dane konfiguracyjne, kalibracyjne albo serwisowe. To bardzo rozsądne rozwiązanie w elektronice, ale tylko pod warunkiem, że liczba zapisów jest pod kontrolą, a projekt uwzględnia ograniczenia technologii.
Jeśli urządzenie zapisuje dane rzadko, ta pamięć daje komfort i prostotę. Jeśli zapisów jest dużo, lepiej od razu rozważyć FRAM albo porządną strategię emulacji w Flash z ograniczaniem zużycia. W praktyce właśnie to rozróżnienie najczęściej decyduje o tym, czy układ po latach działa bez problemów, czy zaczyna sprawiać kłopoty w najmniej wygodnym momencie.
Gdy projekt dotyczy sprzętu energetycznego, patrzyłbym na EEPROM przede wszystkim jako na bezpieczne miejsce dla ustawień, parametrów i historii błędów. To niewielki element całego systemu, ale bardzo często od niego zależy, czy urządzenie po restarcie zachowa się przewidywalnie.
