Najważniejsze rzeczy, które warto zapamiętać
- To prosty, asynchroniczny interfejs szeregowy oparty zwykle na liniach TX, RX i wspólnej masie.
- Najczęściej pracuje w formacie 8N1, a obie strony muszą mieć zgodny baud rate i ustawienia ramki.
- Świetnie sprawdza się w serwisie, debugowaniu i krótkich połączeniach między modułami.
- W systemach energetycznych bywa używany do diagnostyki falowników, magazynów energii, liczników i modułów pomiarowych.
- Najczęstsze błędy to zamienione TX i RX, brak wspólnej masy oraz niezgodne poziomy logiczne.
- Na dłuższych trasach i w zakłóconym środowisku często lepiej wybrać RS-485, CAN albo Ethernet.
Czym jest UART i kiedy ma sens
To jeden z najprostszych sposobów wymiany danych między dwoma urządzeniami. W praktyce mówimy o asynchronicznym interfejsie szeregowym, który nie potrzebuje wspólnej linii zegara, bo obie strony wcześniej uzgadniają tempo transmisji. Dzięki temu układ jest tani, przejrzysty i łatwy do uruchomienia, zwłaszcza w projektach z mikrokontrolerami.
Najczęściej spotkasz go tam, gdzie potrzebujesz prostego połączenia punkt do punktu albo kanału serwisowego. Ja zwykle traktuję go jako pierwszą opcję do debugowania sprzętu: działa szybko, daje czytelne dane tekstowe i nie wymaga rozbudowanej konfiguracji protokołu wyższej warstwy.
W systemach związanych z energią i automatyką domową to bardzo praktyczne rozwiązanie. Port serwisowy w falowniku, komunikacja z modułem BMS, odczyt z licznika lub prosty log z kontrolera ładowania to sytuacje, w których taki interfejs ma dużo sensu. Jeśli jednak od razu planujesz dłuższy kabel, wiele urządzeń albo środowisko z silnymi zakłóceniami, od początku warto rozważyć mocniejszą magistralę.
Najprościej zapamiętać jedną zasadę: im bliżej urządzenia i im prostsza rola łącza, tym większa szansa, że ten interfejs będzie dobrym wyborem. Gdy już wiesz, gdzie się sprawdza, warto zajrzeć pod maskę i zobaczyć, z czego składa się pojedynczy znak.Jak działa transmisja bez wspólnego zegara
Transmisja nie polega na przesyłaniu „gołych” bajtów. Każdy znak jest opakowany w ramkę, która mówi odbiornikowi, kiedy zaczyna się dana porcja danych i kiedy się kończy. To właśnie dzięki temu urządzenia mogą działać bez wspólnej linii zegara, o ile wcześniej uzgodnią te same parametry pracy.
Ramka znaku
Typowa ramka składa się z bitu startu, części danych, opcjonalnego bitu parzystości i bitu lub bitów stopu. Najpopularniejszy zapis to 8N1, czyli 8 bitów danych, brak parzystości i 1 bit stopu. To ustawienie widzę najczęściej zarówno w terminalach serwisowych, jak i w projektach opartych na mikrokontrolerach.
Warto też pamiętać, że dane są wysyłane bit po bicie, zwykle od najmniej znaczącego bitu. Brzmi to jak detal, ale przy analizie ramek na oscyloskopie albo logic analyzerze właśnie taki szczegół pozwala szybko potwierdzić, że wszystko działa prawidłowo.
Przeczytaj również: Rozdzielnia czy rozdzielnica – poznaj kluczowe różnice i zastosowania
Baud rate i format
Baud rate to tempo transmisji, czyli liczba symboli przesyłanych w ciągu sekundy. Jeśli obie strony mają ustawiony inny baud rate, komunikacja zaczyna się sypać: pojawiają się śmieciowe znaki, błędy ramek albo całkowity brak odpowiedzi. Nie ma tu miejsca na zgadywanie, bo nawet niewielka różnica parametrów potrafi popsuć stabilność łącza.
W praktyce spotyka się różne wartości, ale najczęściej występują 9600, 19200, 57600 i 115200. Starsze urządzenia często trzymają się niższych prędkości, a nowsze systemy pozwalają na znacznie szybszą wymianę danych. Dla czytelności dobrze jest zacząć od ustawień podanych w dokumentacji urządzenia, zamiast zakładać „uniwersalną” konfigurację.
| Oznaczenie | Znaczenie | Kiedy się przydaje |
|---|---|---|
| 8N1 | 8 bitów danych, brak parzystości, 1 bit stopu | Najczęstszy wybór w mikrokontrolerach i terminalach |
| 7E1 | 7 bitów danych, parzystość parzysta, 1 bit stopu | Starsze urządzenia i część systemów przemysłowych |
| 8E1 / 8O1 | 8 bitów danych, parzystość parzysta lub nieparzysta | Gdy potrzebna jest prosta kontrola błędów |
Jeśli ustawisz ramkę poprawnie, a dane nadal wyglądają dziwnie, problem zwykle leży już nie w samym formacie, tylko w sposobie podłączenia albo w wyborze interfejsu do danego zastosowania.
Gdzie ten interfejs wygrywa w praktyce
Największą zaletą jest prostota. Gdy chcesz szybko połączyć dwa urządzenia i natychmiast zobaczyć dane w terminalu, ten interfejs robi dokładnie to, czego potrzebujesz. Nie wymaga adresowania urządzeń ani rozbudowanego stosu komunikacyjnego, więc świetnie nadaje się do uruchamiania prototypów i diagnozowania sprzętu w terenie.
W branży energetycznej szczególnie dobrze sprawdza się jako kanał serwisowy. Producent falownika może przez niego wystawiać logi, informacje o błędach, status ładowania akumulatora albo parametry pracy przetwornicy. W magazynach energii i prostych sterownikach bywa też używany do odczytu temperatur, napięć lub stanu pracy poszczególnych modułów.
| Interfejs | Największa zaleta | Ograniczenie | Gdzie pasuje najlepiej |
|---|---|---|---|
| UART | Minimalna złożoność i szybki start | Najczęściej połączenie punkt do punktu i krótszy zasięg | Debugowanie, port serwisowy, prosty moduł lokalny |
| I2C | Wiele układów na dwóch liniach | Mniejsza odporność na dłuższe przewody | Czujniki i układy na jednej płytce |
| SPI | Wysoka szybkość transmisji | Więcej przewodów i prostsza topologia lokalna | Pamięci, wyświetlacze, szybkie moduły na PCB |
| RS-485 | Lepsza odporność na zakłócenia i dłuższe odcinki | Większa złożoność i dodatkowe transceivery | Szafy sterownicze, instalacje przemysłowe, dłuższe trasy |
Jeśli miałbym wskazać prostą zasadę wyboru, powiedziałbym tak: na biurku i w środku urządzenia najpierw myśl o prostocie, a na dłuższych liniach i w trudnym środowisku od razu sprawdzaj rozwiązania odporniejsze. Następny krok to poprawne podłączenie, bo tu najłatwiej o banalne, ale kosztowne błędy.
Jak poprawnie podłączyć i skonfigurować połączenie

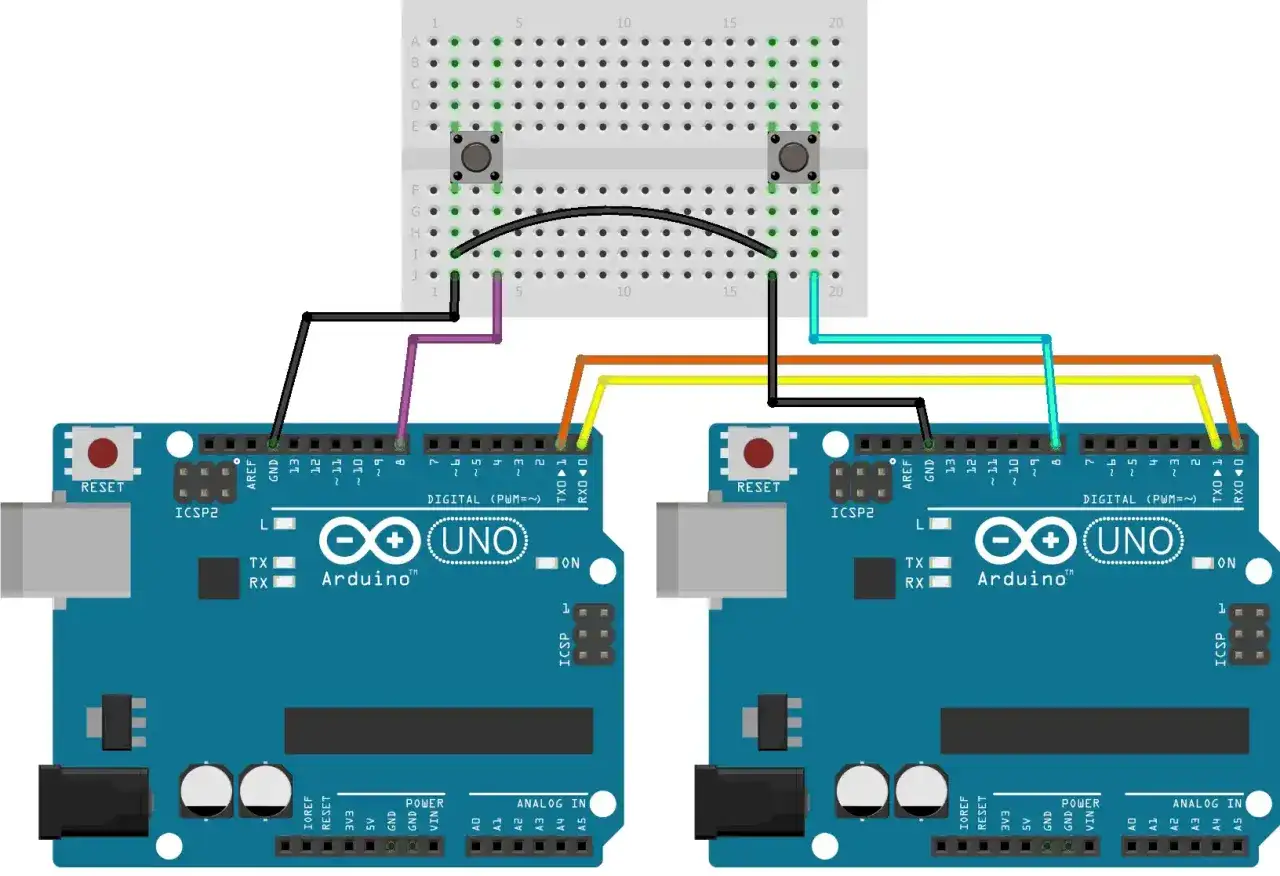

Na schemacie wygląda to banalnie, ale właśnie tutaj najczęściej pojawiają się pomyłki. TX jednego urządzenia łączy się z RX drugiego, RX z TX, a masa musi być wspólna. Bez tej ostatniej rzeczy komunikacja może działać niestabilnie albo w ogóle nie ruszyć.
Do tego dochodzą poziomy logiczne. Jedno urządzenie może pracować z 3,3 V, inne z 5 V, a jeszcze inne z klasycznym RS-232, który używa zupełnie innych napięć. Nie wolno zakładać, że „to tylko dwa przewody”, bo w praktyce niezgodny poziom napięcia potrafi uszkodzić wejście albo sprawić, że transmisja będzie losowa.
| Linia | Funkcja | Na co uważać |
|---|---|---|
| TX | Wysyłanie danych | Łączy się z RX drugiego urządzenia |
| RX | Odbieranie danych | Nie mylić z TX przy montażu przewodów |
| GND | Wspólna masa odniesienia | Bez niej komunikacja bywa niestabilna |
| RTS / CTS | Sprzętowa kontrola przepływu | Potrzebna tylko wtedy, gdy urządzenia ją faktycznie obsługują |
- Sprawdź, jakie poziomy logiczne mają oba urządzenia.
- Upewnij się, że TX idzie do RX, a RX do TX.
- Połącz wspólną masę.
- Ustaw identyczny baud rate, parzystość i liczbę bitów stopu.
- Sprawdź, czy kontrola przepływu jest wyłączona albo podłączona poprawnie.

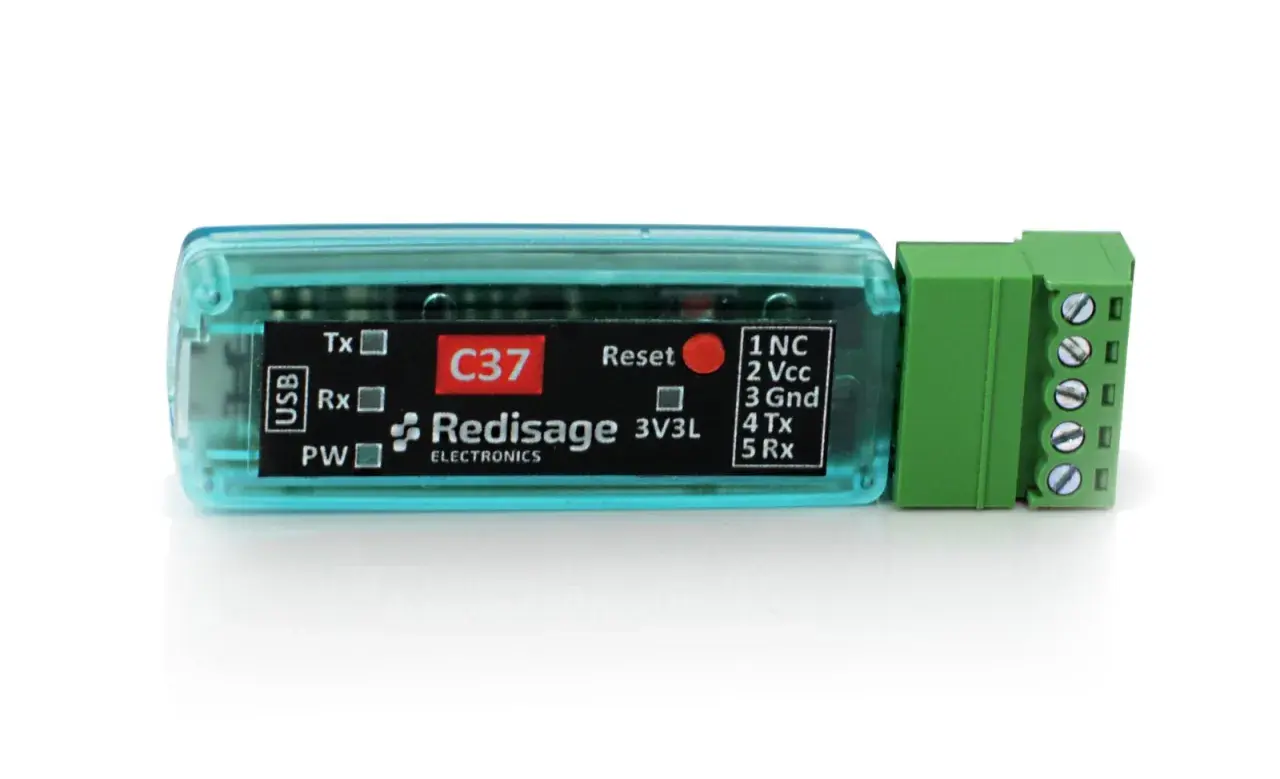

Jeśli któreś z urządzeń działa przez konwerter USB-UART, dobrze jest też przetestować sam adapter w prostym pętlowym teście. To szybki sposób, żeby wykluczyć problem po stronie komputera, zanim zaczniesz szukać błędu w całym układzie. Kiedy połączenie nadal nie działa, zwykle pozostają już tylko typowe, powtarzalne usterki.
Najczęstsze błędy i szybka diagnostyka
Najbardziej zdradliwe objawy są zwykle bardzo podobne: zamiast czytelnych danych widzisz krzaki, urządzenie nie odpowiada albo reaguje tylko raz na jakiś czas. To prawie zawsze oznacza, że warto wrócić do podstaw, a nie od razu podejrzewać awarię procesora czy uszkodzenie modułu.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Śmieciowe znaki | Zły baud rate albo zły format ramki | Parzystość, bity stopu, prędkość transmisji |
| Brak odpowiedzi | Zamienione TX i RX lub brak wspólnej masy | Okablowanie i połączenie GND |
| Losowe błędy i przerwy | Zakłócenia, zbyt długie przewody, słaba jakość zasilania | Długość linii, ekranowanie, stabilność zasilania |
| Błędy ramek | Rozjazd parametrów lub problem po stronie odbiornika | Ustawienia terminala i konfigurację sprzętu |
W diagnostyce najbardziej lubię prostą kolejność: najpierw terminal z pewnymi ustawieniami, potem loopback, później logic analyzer albo oscyloskop. Dzięki temu nie zgadujesz, tylko krok po kroku zawężasz problem. To ważne, bo w praktyce wiele „poważnych” awarii okazuje się zwykłym brakiem zgodności parametrów.
Jeżeli urządzenie działa na krótkim przewodzie, ale przestaje po podłączeniu do instalacji, bardzo często winne są zakłócenia albo niewłaściwy poziom sygnału. Wtedy nie warto szukać magicznego ustawienia, tylko wrócić do fizycznej warstwy połączenia.
Kiedy zostawić UART, a kiedy sięgnąć po mocniejszy interfejs
W projektach z obszaru energii i automatyki domowej traktuję ten interfejs jako świetne narzędzie do uruchamiania, testów i serwisu. Na krótkim dystansie daje mały narzut, tanią implementację i wygodny podgląd danych, a to w praktyce bywa cenniejsze niż bardziej rozbudowana, ale cięższa w obsłudze magistrala.
Jeżeli jednak przewód ma iść dalej, środowisko jest zakłócone albo chcesz spiąć wiele urządzeń naraz, zwykle rozsądniej zacząć od RS-485, CAN albo Ethernetu. To nie jest słabość samego interfejsu, tylko granica jego zastosowania: prostota wygrywa, dopóki nie próbujesz zmusić jej do pracy jak przemysłowej sieci komunikacyjnej.
Najlepsze podejście jest proste: używaj go tam, gdzie liczy się szybkość wdrożenia i czytelność diagnostyki, a nie zasięg i skalowalność. Jeśli projekt ma trafić do falownika, magazynu energii albo sterownika domowego, taki wybór bardzo często wystarcza. Jeśli ma obsłużyć długi kabel i trudne warunki pracy, od początku planuj coś mocniejszego.
