W układach elektronicznych o jakości działania często decyduje nie sam scalak, lecz to, co dzieje się między wyjściem a wejściem. Sprzężenie zwrotne w elektronice porządkuje pracę wzmacniaczy, stabilizatorów, przetwornic i sterowników, a w systemach energetycznych oraz fotowoltaicznych pomaga utrzymać napięcie, prąd i punkt pracy tam, gdzie naprawdę powinny być. Poniżej pokazuję, jak ten mechanizm działa, kiedy daje przewagę, a kiedy zaczyna przeszkadzać.
To pętla regulacji decyduje o stabilności układu
- Ujemna pętla zwykle stabilizuje, zmniejsza błąd i poprawia przewidywalność układu.
- Dodatnia pętla wzmacnia odchyłkę, więc sprawdza się głównie w generatorach i układach z histerezą.
- W praktyce liczy się nie tylko wzmocnienie, ale też pasmo, margines fazy i rodzaj obciążenia.
- W elektronice mocy ta sama zasada steruje przetwornicami, regulatorami i falownikami PV.
- Jeśli pętla jest źle dobrana, objawia się to przeregulowaniem, dzwonieniem albo wzbudzaniem układu.
Jak działa sprzężenie zwrotne w układzie
Najprościej mówiąc, układ porównuje to, co zrobił, z tym, co miał zrobić. Część sygnału z wyjścia wraca na wejście i koryguje kolejną odpowiedź. Gdy ta korekta działa przeciwko błędowi, układ się uspokaja. Gdy działa z błędem, zaczyna go wzmacniać.
W praktyce najczęściej spotykam ujemną pętlę, bo to ona daje kontrolę nad wzmocnieniem, liniowością i dokładnością. Dobrym przykładem jest wzmacniacz operacyjny: jego wzmocnienie w otwartej pętli bywa ogromne, ale po domknięciu obwodu zachowuje się według zewnętrznych elementów, a nie przypadkowych rozrzutów wewnątrz układu.
W konfiguracji nieodwracającej wzmocnienie w przybliżeniu wynosi 1 + Rf/Rg, a w odwracającej -Rf/Rin. To ważne, bo pokazuje, że w wielu aplikacjach nie „sam wzmacniacz” ustala wynik, tylko właśnie pętla zwrotna i dobrane rezystory.
Gdy tę zasadę zrozumiesz, łatwiej odróżnisz układ, który naprawdę reguluje parametry, od takiego, który tylko wygląda poprawnie na schemacie. Następny krok to rozróżnienie dwóch typów pętli, bo one rozwiązują zupełnie inne problemy.
Dodatnie i ujemne pętle nie robią tego samego
| Rodzaj pętli | Co robi z sygnałem | Typowe zastosowanie | Ryzyko |
|---|---|---|---|
| Ujemna | Odejmuje część sygnału wyjściowego od błędu i tłumi odchyłki | Wzmacniacze, stabilizatory, przetwornice, regulatory prądu i napięcia | Przy złej kompensacji może powodować przeregulowanie lub wzbudzenie |
| Dodatnia | Dodaje sygnał z wyjścia do błędu i wzmacnia zmianę | Przerzutniki Schmitta, generatory, układy przełączające z histerezą | Bardzo łatwo prowadzi do niestabilności, jeśli użyjesz jej tam, gdzie potrzebna jest regulacja |
Jeżeli projektuję tor pomiarowy albo zasilacz, zwykle zaczynam od pętli ujemnej. Dodatnią zostawiam tam, gdzie chcę uzyskać wyraźny próg przełączania, na przykład żeby drobny szum nie powodował ciągłego „klikania” wyjścia. To różnica, którą początkujący często bagatelizują, a potem dziwią się, że układ zachowuje się nerwowo.
Właśnie to rozróżnienie widać szczególnie dobrze w energetyce i fotowoltaice, gdzie pętla musi pracować z obciążeniem, przetwornicą i często długim przewodem naraz.

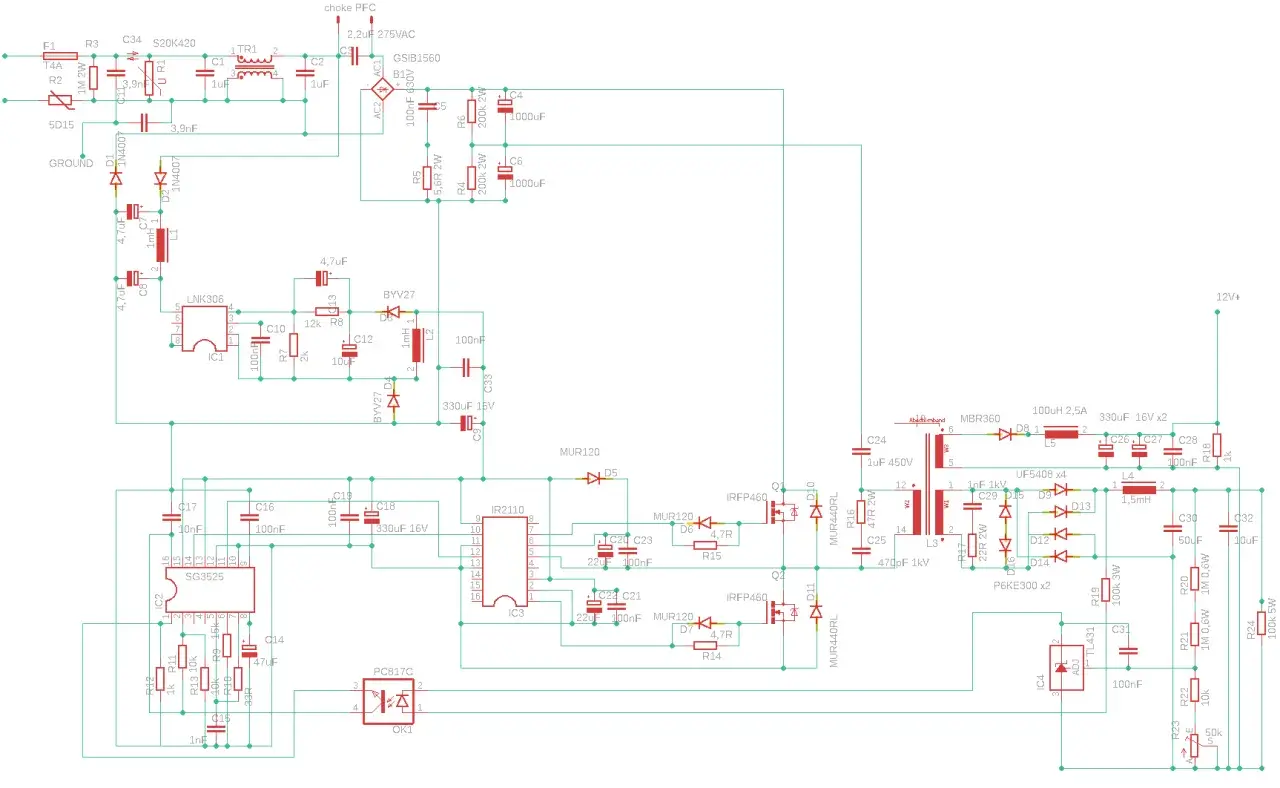

Gdzie ten mechanizm pracuje w energetyce i fotowoltaice
| Układ | Co jest mierzone | Po co wraca sygnał na wejście | Co najczęściej psuje efekt |
|---|---|---|---|
| Stabilizator napięcia | Napięcie wyjściowe | Żeby utrzymać stałe zasilanie dla elektroniki pomocniczej | Za duże obciążenie, zły dobór kondensatorów, zbyt mały zapas fazy |
| Przetwornica DC/DC | Napięcie i często prąd | Żeby sterować wypełnieniem PWM i poprawić sprawność | Interakcja z cewką, kondensatorem i dynamicznym obciążeniem |
| Regulator ładowania PV | Napięcie, prąd i stan baterii | Żeby bezpiecznie ładować akumulator i nie przeładować magazynu energii | Zbyt szybka reakcja na chwilowe zmiany nasłonecznienia lub temperatury |
| Falownik fotowoltaiczny | Prąd wyjściowy, napięcie szyny DC, synchronizację z siecią | Żeby utrzymać sinusoidę, synchronizację i odpowiednią moc | Opóźnienia pomiaru, filtracja i zakłócenia EMI |
| Tor pomiarowy | Sygnał z czujnika | Żeby odfiltrować szum, ustawić zakres i poprawić dokładność odczytu | Offset, dryft temperaturowy i zbyt szerokie pasmo |
W instalacjach PV szczególnie ważny jest algorytm MPPT, bo on także działa jak pętla regulacji: obserwuje napięcie i prąd modułu, a potem przesuwa punkt pracy tak, by pobrać jak najwięcej mocy. W praktyce nie chodzi jednak o ściganie każdej chwilowej zmiany. Jeśli pętla jest zbyt szybka, potrafi gonić szum lub krótkie przejściowe zachmurzenie zamiast realnej zmiany warunków.
To samo widać w przetwornicach i falownikach. Dobrze ustawiony regulator nie „walczy” z układem mocy, tylko prowadzi go spokojnie w zadanym kierunku. A kiedy tego spokoju brakuje, warto sprawdzić stabilność, bo właśnie tam zwykle zaczyna się problem.
Kiedy układ zaczyna falować zamiast stabilnie regulować
Najbardziej zdradliwe jest to, że układ może wyglądać poprawnie na schemacie, a wzbudzać się dopiero po podłączeniu dłuższego kabla, większego kondensatora albo innego obciążenia. Wzmacniacze operacyjne i regulatory mają ograniczone pasmo, a każdy dodatkowy element pojemnościowy wnosi opóźnienie fazowe. Jeśli pętla dostaje za dużo opóźnienia, zamiast wygładzać błędy zaczyna je podbijać.
W praktyce patrzę wtedy na trzy rzeczy: przeregulowanie, dzwonienie i margines fazy. Gdy margines fazy spada wyraźnie poniżej około 45°, układ zwykle staje się nerwowy. Nie musi od razu oscylować, ale zaczyna reagować zbyt ostro, co widać jako pikowanie odpowiedzi albo „falowanie” napięcia.
- Przeregulowanie pojawia się po skoku obciążenia i pokazuje, że układ reaguje zbyt agresywnie.
- Dzwonienie oznacza, że pętla ma za mały zapas stabilności i odbija się od kolejnych korekt.
- Obciążenie pojemnościowe, zwłaszcza długi przewód albo duży kondensator wyjściowy, często pogarsza sytuację bardziej niż sam układ scalony.
- Pasmo zamkniętej pętli rośnie wraz z wymaganiami, ale im większe wzmocnienie, tym zwykle mniejszy zapas szybkości i stabilności.
W wielu układach obowiązuje prosta zależność: im większe wzmocnienie zamkniętej pętli, tym mniejsze użyteczne pasmo. To nie jest wada, tylko cena za kontrolę. Dlatego w praktyce wybór między szybkością a spokojem działania zawsze ma znaczenie. Gdy już wiesz, co psuje zapas fazy, łatwiej dobrać korekcję zamiast zgadywać.
Jak projektować i sprawdzać stabilność bez zgadywania
Jeżeli chcę sprawdzić pętlę przed uruchomieniem pełnego prototypu, zaczynam od danych katalogowych i najgorszego przypadku obciążenia. W notach zwracam uwagę na dopuszczalne obciążenie pojemnościowe, pasmo przy zadanym wzmocnieniu oraz warunki, przy których producent gwarantuje stabilność. To zwykle oszczędza więcej czasu niż późniejsze „ratowanie” gotowej płytki.
- Ustal, jakie napięcie, prąd i czas reakcji są naprawdę potrzebne, a nie tylko „mile widziane”.
- Sprawdź, czy obciążenie ma charakter czysto rezystancyjny, czy wnosi pojemność i opóźnienie.
- Przetestuj odpowiedź skokową, bo ona najszybciej pokazuje przeregulowanie, dzwonienie i brak zapasu.
- Jeśli układ jest zbyt nerwowy, dodaj kompensację, rezystor izolujący albo zmień wartości elementów w pętli.
- Powtórz test na temperaturze, przewodzie i obciążeniu, które będą występować w realnym zastosowaniu.
W takich układach bardzo pomaga myślenie o noise gain, czyli o wzmocnieniu „widzianym” przez zakłócenia, a nie tylko przez sygnał użyteczny. Czasem układ ma poprawne wzmocnienie sygnału, ale niestabilny tor dla szumu i właśnie to prowadzi do wzbudzeń. Wtedy drobna zmiana w kompensacji działa lepiej niż podnoszenie wartości kondensatora na chybił trafił.
Ja zwykle wolę pętlę odrobinę wolniejszą, ale przewidywalną, niż szybką i kapryśną. W elektronice mocy taka ostrożność naprawdę się opłaca, bo układ, który jest stabilny w szerokim zakresie warunków, po prostu mniej kosztuje w serwisie i mniej marnuje energii. Z tego właśnie powodu ostatni krok to nie teoria, tylko praktyczne zasady, które warto zabrać do projektów PV i zasilania.
W instalacjach PV pętla ma chronić energię, a nie ją marnować
W systemach fotowoltaicznych najlepiej sprawdza się podejście, w którym pętla reguluje tylko to, co naprawdę trzeba regulować, a resztę zostawia filtracji i odpowiednio dobranej mocy układu. Najbardziej użyteczne zasady są proste:
- Najpierw stabilność, potem szybkość. Szybsza pętla wygląda imponująco, ale jeśli wzbudza przetwornicę, nie daje zysku.
- Rozdziel pętle, jeśli to możliwe. Pętla prądowa i napięciowa nie powinny bez potrzeby walczyć o tę samą zmienną.
- Testuj na rzeczywistym okablowaniu. Długi przewód albo filtr wejściowy potrafią zmienić zachowanie bardziej niż sam schemat sugeruje.
- Nie poluj na każdy pik. W układach PV algorytm sterowania ma śledzić moc, a nie chwilowy szum pomiarowy.
Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby taka: dobra pętla regulacji nie jest najbardziej widowiskową częścią układu, tylko najbardziej opanowaną. Utrzymuje parametry w ryzach, tłumi zakłócenia i nie próbuje walczyć z fizyką elementów, kabli ani obciążenia. W projektach związanych z energią i fotowoltaiką właśnie to odróżnia układ, który działa laboratoryjnie, od układu, który działa na dachu, w szafie sterowniczej i przy zmiennej pogodzie.
