Podłączenie potencjometru do falownika jest kluczowym krokiem w procesie sterowania urządzeniami elektrycznymi. Aby to zrobić prawidłowo, należy zastosować odpowiednie połączenia elektryczne oraz skonfigurować falownik tak, aby reagował na sygnał z potencjometru. W artykule przedstawimy krok po kroku, jak podłączyć potencjometr, jakie komponenty wybrać oraz jak skonfigurować falownik, aby działał zgodnie z oczekiwaniami.
Ważne jest, aby unikać typowych błędów, które mogą wystąpić podczas tego procesu. Dzięki naszej instrukcji dowiesz się, jakie są najczęstsze problemy i jak ich uniknąć, co pozwoli na efektywne i bezpieczne korzystanie z falownika. Przygotuj się na praktyczne wskazówki i szczegółowe informacje, które ułatwią Ci zadanie.
Kluczowe informacje:
- Potencjometr należy podłączyć do wejścia analogowego falownika, zasilanego napięciem 10 V.
- Dwie skrajne nóżki potencjometru łączymy z zaciskami +10 V oraz COM (GND), a nóżkę środkową z wejściem analogowym AI.
- Konfiguracja falownika po podłączeniu potencjometru jest niezbędna, aby falownik mógł reagować na sygnał.
- Dla falowników Inovance, parametr F0-03 należy ustawić na wartość 2, aby aktywować zewnętrzne zadawanie częstotliwości.
- W przypadku falowników Astraada DRV-24, parametr P00.06 powinien być ustawiony na wartość 2 lub 3, w zależności od podłączenia.
- Potencjometr powinien mieć charakterystykę liniową i rezystancję w zakresie od 1 kΩ do 5 kΩ, aby zapewnić prawidłowe działanie.

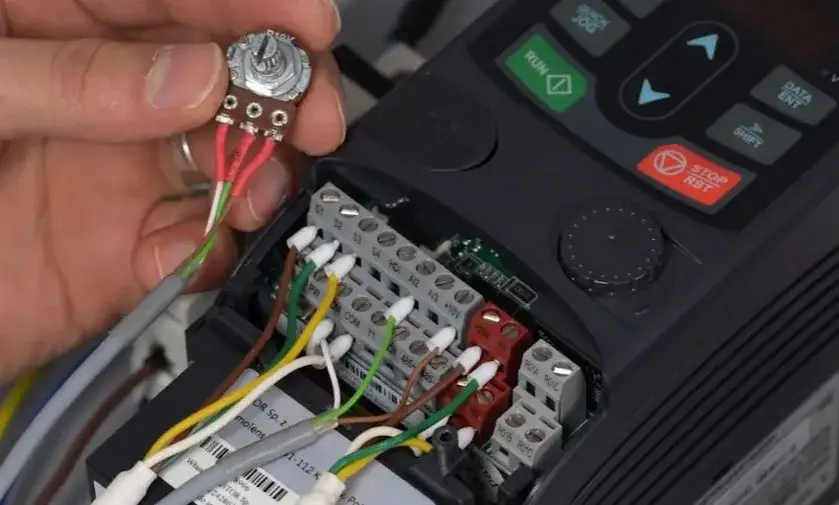

Jak podłączyć potencjometr do falownika - krok po kroku
Podłączenie potencjometru do falownika to kluczowy proces, który umożliwia precyzyjne sterowanie urządzeniami elektrycznymi. Aby to zrobić, należy zastosować odpowiednie połączenia elektryczne. Najczęściej stosowany sposób polega na podłączeniu potencjometru do wejścia analogowego falownika, które jest zasilane z wewnętrznego źródła napięciowego 10 V. Właściwe podłączenie zapewnia, że falownik będzie poprawnie reagował na sygnały z potencjometru.
Ważne jest, aby przed przystąpieniem do podłączenia upewnić się, że posiadamy wszystkie niezbędne narzędzia, takie jak śrubokręt, multimetr oraz odpowiednie przewody. Należy również pamiętać o zachowaniu bezpieczeństwa podczas pracy z urządzeniami elektrycznymi. Zawsze odłączaj zasilanie przed rozpoczęciem jakichkolwiek prac, aby uniknąć porażenia prądem lub uszkodzenia sprzętu.
Wybór odpowiednich komponentów do podłączenia potencjometru
Wybór odpowiednich komponentów jest kluczowy dla skutecznego podłączenia potencjometru do falownika. Należy zwrócić uwagę na charakterystykę potencjometru, która powinna być liniowa z rezystancją w zakresie od 1 kΩ do 5 kΩ. Takie parametry zapewniają stabilne działanie falownika. W przypadku niektórych aplikacji można również zastosować potencjometry o wyższej rezystancji, na przykład 10 kΩ.
- Potencjometr liniowy 1 kΩ - idealny do podstawowych zastosowań z falownikami.
- Potencjometr liniowy 5 kΩ - często stosowany w aplikacjach wymagających większej precyzji.
- Potencjometr liniowy 10 kΩ - używany w bardziej zaawansowanych systemach, gdzie wymagane są wyższe wartości rezystancji.
Schemat podłączenia potencjometru do falownika

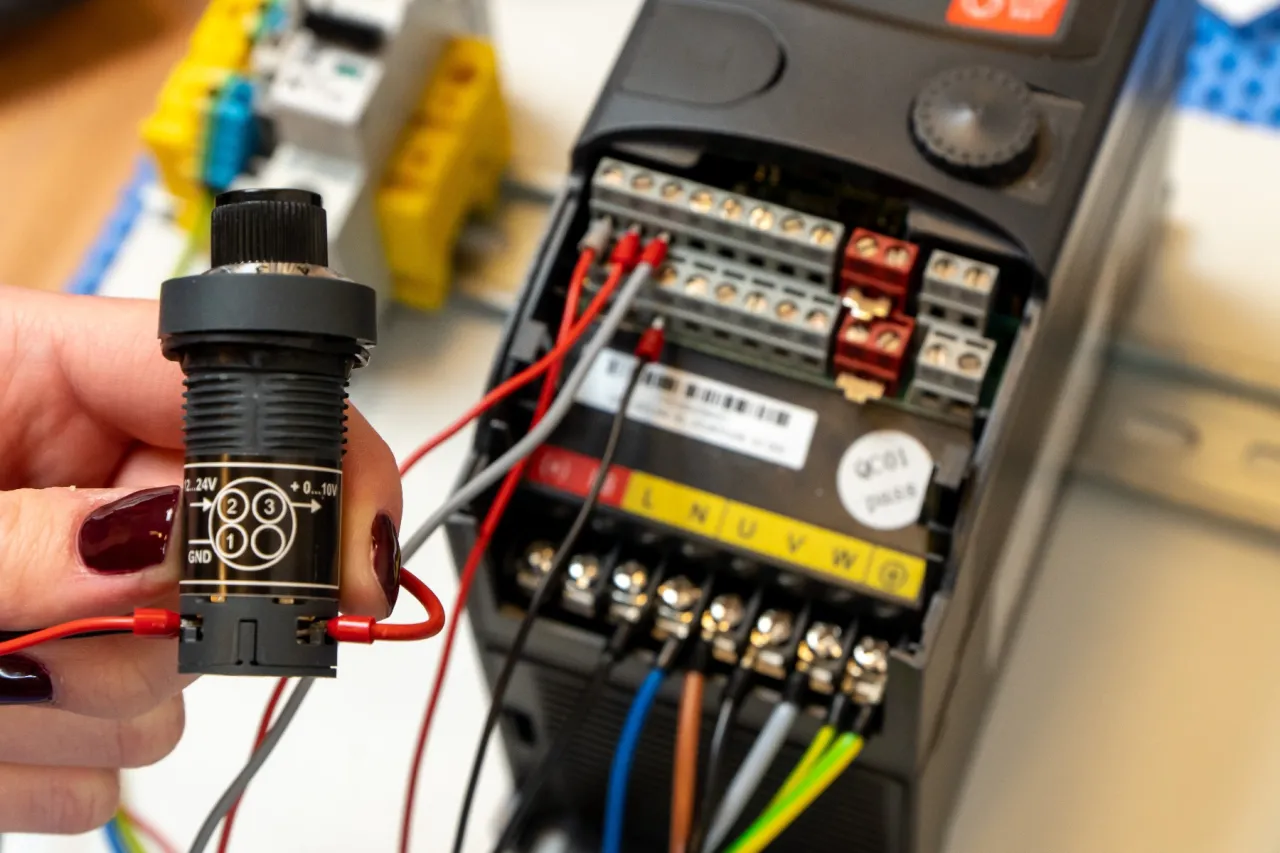

Podłączenie potencjometru do falownika wymaga precyzyjnego wykonania połączeń elektrycznych. W pierwszej kolejności należy zidentyfikować odpowiednie zaciski na falowniku. Dwie skrajne nóżki potencjometru powinny być podłączone do zacisku +10 V (oznaczanego jako VR lub 10V) oraz do zacisku COM (GND). Nóżka środkowa, czyli suwak, powinna być podłączona do wejścia analogowego AI, które może być oznaczone jako AI2 lub AI3, w zależności od modelu falownika.
Dokładne podłączenie jest kluczowe dla prawidłowego działania układu. Upewnij się, że wszystkie połączenia są solidne i dobrze izolowane. Poniżej przedstawiamy tabelę z przypisaniem pinów oraz funkcjami dla różnych modeli falowników, co ułatwi Ci prawidłowe podłączenie.
| Model falownika | Pin +10 V | Pin COM (GND) | Pin AI (suwak) |
| Inovance | VR | COM | AI |
| Astraada DRV-24 | 10V | GND | AI2 lub AI3 |
Ustawienia parametrów dla falowników Inovance
Po podłączeniu potencjometru do falownika Inovance, kluczowe jest prawidłowe ustawienie parametrów, aby falownik mógł efektywnie reagować na sygnał. Najważniejszym parametrem do skonfigurowania jest F0-03, który należy ustawić na wartość 2. Dzięki temu falownik aktywuje zewnętrzne źródło częstotliwości, co pozwala na pełne wykorzystanie możliwości potencjometru. Warto również zwrócić uwagę na inne parametry, takie jak F0-04, który może wpływać na sposób, w jaki falownik interpretuje sygnał z potencjometru.
Nieprawidłowe ustawienie tych parametrów może prowadzić do problemów z działaniem falownika, takich jak niewłaściwa reakcja na zmiany sygnału. Dlatego ważne jest, aby dokładnie sprawdzić wszystkie ustawienia przed przystąpieniem do eksploatacji. Upewnij się, że po wprowadzeniu zmian, falownik został zrestartowany, aby nowe ustawienia mogły zostać zastosowane.Konfiguracja parametrów dla falowników Astraada DRV-24
W przypadku falowników Astraada DRV-24, konfiguracja parametrów również odgrywa kluczową rolę w działaniu systemu. Po podłączeniu potencjometru, parametr P00.06 powinien być ustawiony na wartość 2 lub 3, w zależności od tego, do którego wejścia AI (AI2 lub AI3) jest podłączony potencjometr. Ustawienie tego parametru pozwala falownikowi na prawidłowe rozpoznanie sygnału z potencjometru i odpowiednie dostosowanie częstotliwości. Warto również zwrócić uwagę na parametr P00.07, który może być konieczne zmienić, jeśli nie można ustawić P00.06 na pożądana wartość.
Dokładna konfiguracja parametrów zapewnia optymalne działanie falownika i minimalizuje ryzyko błędów. Upewnij się, że po każdej zmianie parametrów falownik jest ponownie uruchamiany, aby nowe ustawienia mogły wejść w życie. To ważny krok, aby mieć pewność, że wszystkie zmiany są skuteczne i falownik działa zgodnie z oczekiwaniami.
Najczęstsze błędy podczas podłączania potencjometru do falownika
Podczas podłączania potencjometru do falownika mogą wystąpić różne błędy, które mogą prowadzić do nieprawidłowego działania całego systemu. Jednym z najczęstszych błędów jest niewłaściwe podłączenie nóżek potencjometru. Dwie skrajne nóżki powinny być połączone z zaciskami +10 V oraz COM (GND), a nóżka środkowa z wejściem analogowym AI. Jeśli te połączenia są zamienione, falownik nie będzie w stanie poprawnie interpretować sygnału, co może prowadzić do błędów w działaniu urządzenia.
Innym powszechnym błędem jest użycie potencjometru o niewłaściwej rezystancji. Potencjometry powinny mieć charakterystykę liniową i rezystancję w zakresie od 1 kΩ do 5 kΩ. Użycie potencjometru z wyższą rezystancją, na przykład 10 kΩ, może spowodować, że falownik nie będzie w stanie dostarczyć wystarczającego napięcia, co wpłynie na jego wydajność. Aby uniknąć tych problemów, zawsze warto dokładnie sprawdzić specyfikacje potencjometru przed podłączeniem oraz upewnić się, że połączenia są prawidłowe.
Jak uniknąć problemów z nieprawidłowym podłączeniem
Aby uniknąć problemów z nieprawidłowym podłączeniem potencjometru do falownika, warto przestrzegać kilku podstawowych zasad. Po pierwsze, zawsze upewnij się, że masz odpowiednie narzędzia, takie jak multimetr, do sprawdzenia połączeń przed włączeniem zasilania. Przed rozpoczęciem podłączenia dokładnie zapoznaj się z dokumentacją falownika oraz specyfikacją potencjometru, aby zrozumieć, które zaciski są odpowiednie do podłączenia. Warto także oznaczyć przewody, aby uniknąć pomyłek podczas podłączania.
Po drugie, podczas podłączania potencjometru, zwróć szczególną uwagę na prawidłowe przypisanie nóżek. Skrajne nóżki powinny być podłączone do zacisków +10 V oraz COM, a nóżka środkowa do wejścia analogowego AI. Użycie potencjometru o niewłaściwej rezystancji może prowadzić do problemów z działaniem falownika, dlatego najlepiej wybierać modele z rezystancją w zakresie od 1 kΩ do 5 kΩ. Regularne przeglądanie połączeń i ich dokumentowanie również pomoże w uniknięciu błędów w przyszłości.
Rozwiązywanie problemów z konfiguracją falownika
W przypadku problemów z konfiguracją falownika, kluczowe jest zrozumienie, jakie parametry należy ustawić, aby falownik prawidłowo reagował na sygnał z potencjometru. Na przykład, dla falowników Inovance, parametr F0-03 powinien być ustawiony na wartość 2, aby aktywować zewnętrzne źródło częstotliwości. W przypadku falowników Astraada DRV-24, upewnij się, że parametr P00.06 jest prawidłowo skonfigurowany na 2 lub 3, w zależności od podłączonego wejścia AI.
Jeśli falownik nie reaguje na sygnał z potencjometru, sprawdź, czy wszystkie ustawienia zostały wprowadzone poprawnie i czy falownik został zrestartowany po zmianach. Często problem może wynikać z nieprawidłowego ustawienia parametrów lub z braku zasilania. W takich przypadkach warto również skonsultować się z instrukcją obsługi falownika, aby upewnić się, że wszystkie kroki zostały wykonane zgodnie z zaleceniami producenta.
Czytaj więcej: Jaki kabel do falownika 10kW? Kluczowe informacje, które musisz znać
Jak wykorzystać potencjometr do zaawansowanego sterowania falownikiem
Oprócz podstawowego podłączenia potencjometru do falownika, istnieją również bardziej zaawansowane techniki, które mogą znacznie poprawić efektywność i precyzję sterowania. Jednym z takich podejść jest zastosowanie potencjometrów cyfrowych, które oferują większą dokładność i możliwość programowania. Dzięki nim można dostosować parametry falownika do specyficznych potrzeb aplikacji, co pozwala na lepsze zarządzanie energią i optymalizację wydajności urządzeń. Potencjometry cyfrowe mogą być również zintegrowane z systemami automatyki, co umożliwia zdalne monitorowanie i modyfikację ustawień w czasie rzeczywistym.
Innym interesującym trendem jest wykorzystanie inteligentnych algorytmów do analizy danych z potencjometru oraz falownika. W połączeniu z systemami IoT (Internet of Things), takie algorytmy mogą przewidywać zmiany w obciążeniu i automatycznie dostosowywać ustawienia falownika, co prowadzi do oszczędności energii i zwiększenia żywotności sprzętu. W przyszłości, integracja tych technologii z systemami zarządzania budynkami lub przemysłowymi może przynieść znaczne korzyści w zakresie efektywności energetycznej i automatyzacji.
