Wybór odpowiedniego kabel od falownika do rozdzielni jest kluczowy dla prawidłowego funkcjonowania instalacji fotowoltaicznej. Aby zapewnić bezpieczeństwo i efektywność, kable muszą być zgodne z normami oraz dopasowane do mocy falownika i długości trasy. Najczęściej stosowane są kable typu YKY i YDYp, które różnią się przeznaczeniem i zastosowaniem.
W artykule omówimy, jak dobrać odpowiedni przekrój kabla w zależności od mocy falownika oraz jakie normy i standardy należy uwzględnić przy instalacji. Dodatkowo, przedstawimy praktyczne wskazówki dotyczące prowadzenia kabli, aby zminimalizować ryzyko uszkodzeń i zapewnić ich trwałość.
Kluczowe wnioski:
- Do podłączenia falownika do rozdzielni należy stosować kable YKY lub YDYp, w zależności od typu instalacji.
- Przekrój kabla powinien być dostosowany do mocy falownika: 5x2,5 mm² dla falowników do 6 kW, 5x4 mm² dla 8-12 kW, 5x6 mm² dla 15-20 kW oraz 5x10 mm² dla 25 kW.
- Kable powinny być prowadzone w odpowiednich kanałach instalacyjnych, aby zapewnić ich ochronę i estetykę.
- Ważne jest, aby uwzględnić długość trasy, ponieważ dłuższe odcinki mogą wymagać większego przekroju, aby ograniczyć spadek napięcia.
- Bezpieczeństwo instalacji można zwiększyć, stosując odpowiednie zabezpieczenia, takie jak bezpieczniki i wyłączniki.
Wybór odpowiedniego kabla od falownika do rozdzielni dla instalacji AC
Wybór odpowiedniego kabla od falownika do rozdzielni jest kluczowy dla prawidłowego funkcjonowania instalacji fotowoltaicznej. Do podłączenia falownika fotowoltaicznego do rozdzielnicy głównej budynku, po stronie prądu przemiennego (AC), najczęściej stosuje się kable typu YKY oraz YDYp. Kable te różnią się zastosowaniem: YKY jest przeznaczony do instalacji ziemnych, natomiast YDYp jest używany w instalacjach wewnętrznych.
Ważne jest, aby dobierać kable zgodnie z mocą falownika oraz długością trasy. Dobrze dobrany kabel nie tylko zapewnia efektywność, ale również bezpieczeństwo całej instalacji. Należy pamiętać, że niewłaściwy dobór kabla może prowadzić do spadków napięcia, co negatywnie wpływa na wydajność systemu.
Rodzaje kabli do podłączenia falownika i ich zastosowanie

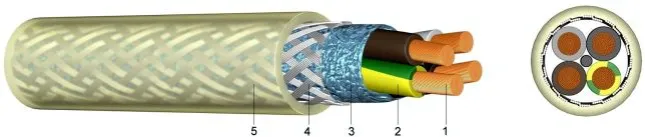

Do podłączenia falownika fotowoltaicznego można wykorzystać różne typy kabli. Kabel YKY jest idealny do instalacji w ziemi, ponieważ charakteryzuje się dużą odpornością na wilgoć i uszkodzenia mechaniczne. Z kolei Kabel YDYp jest przeznaczony do instalacji wewnętrznych, gdzie nie jest narażony na działanie niekorzystnych warunków atmosferycznych. Oba typy kabli są dostosowane do pracy w systemach fotowoltaicznych, ale ich zastosowanie zależy od specyfiki instalacji.
- Kabel YKY: stosowany w instalacjach ziemnych, odporny na wilgoć.
- Kabel YDYp: idealny do instalacji wewnętrznych, łatwy w montażu.
- Wybór kabla powinien być zgodny z mocą falownika oraz długością trasy.
| Typ kabla | Zastosowanie |
| YKY | Instalacje ziemne |
| YDYp | Instalacje wewnętrzne |
Jak dobrać przekrój kabla w zależności od mocy falownika
Wybór odpowiedniego przekroju kabla jest kluczowy dla zapewnienia efektywności i bezpieczeństwa instalacji fotowoltaicznej. Przekrój kabla powinien być dostosowany do mocy falownika, aby uniknąć problemów związanych z przegrzewaniem się przewodów czy spadkami napięcia. Zalecane przekroje dla falowników są następujące: dla falowników o mocy do 6 kW stosuje się przekrój 5x2,5 mm², dla mocy od 8 do 12 kW - 5x4 mm², od 15 do 20 kW - 5x6 mm², a dla falowników o mocy 25 kW - 5x10 mm².Warto również pamiętać, że długość trasy, jaką pokonuje kabel, ma wpływ na jego przekrój. W przypadku dłuższych odcinków, większy przekrój może być konieczny, aby ograniczyć spadek napięcia. W związku z tym, przy wyborze kabla, należy uwzględnić zarówno moc falownika, jak i długość trasy, co zapewni optymalną wydajność systemu.
- Dla falowników do 6 kW: przekrój 5x2,5 mm²
- Dla falowników od 8 do 12 kW: przekrój 5x4 mm²
- Dla falowników od 15 do 20 kW: przekrój 5x6 mm²
- Dla falowników 25 kW: przekrój 5x10 mm²
Wymagania dotyczące kabli w instalacjach fotowoltaicznych
Kable używane w instalacjach fotowoltaicznych muszą spełniać określone wymagania, aby zapewnić bezpieczeństwo i efektywność działania systemu. Przede wszystkim, kable powinny być odpowiednio izolowane, co chroni je przed działaniem wilgoci oraz wysokich temperatur. W zależności od miejsca instalacji, kable powinny mieć odpowiednią klasę odporności na działanie czynników atmosferycznych, takich jak promieniowanie UV i zmienne warunki pogodowe.
Temperatura pracy kabli również odgrywa kluczową rolę. Kable muszą być przystosowane do pracy w szerokim zakresie temperatur, aby uniknąć uszkodzeń i zapewnić długotrwałą wydajność. Dodatkowo, ważne jest, aby kable były dostosowane do maksymalnych obciążeń prądowych, co jest niezbędne do prawidłowego funkcjonowania instalacji fotowoltaicznych w różnych warunkach. Wybierając kable do instalacji, należy również uwzględnić ich ekologiczne właściwości, co jest istotne w kontekście zrównoważonego rozwoju.
Jakie zabezpieczenia zastosować przy podłączeniu do rozdzielni

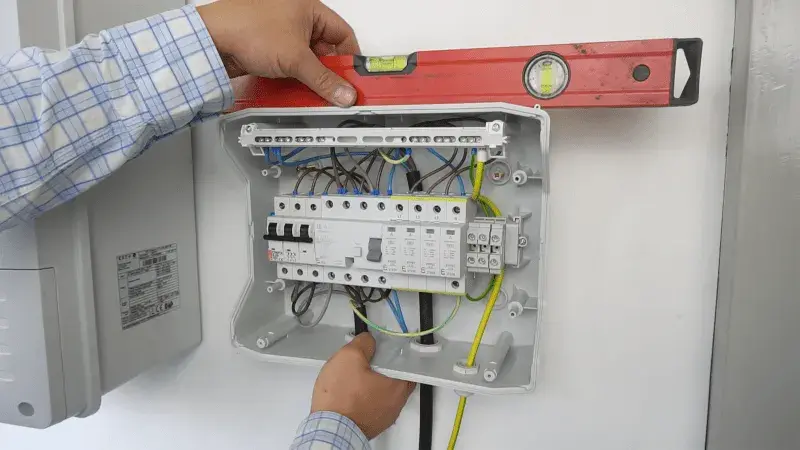

Przy podłączaniu kabli od falownika do rozdzielnicy głównej, istotne jest zastosowanie odpowiednich zabezpieczeń, które chronią instalację przed przeciążeniem i zwarciem. Do najczęściej używanych urządzeń ochronnych należą bezpieczniki oraz wyłączniki różnicowoprądowe. Bezpieczniki zabezpieczają obwód przed nadmiernym prądem, natomiast wyłączniki różnicowoprądowe reagują na różnicę prądów, co pozwala na szybką reakcję w przypadku awarii.
- Bezpieczniki: chronią przed przeciążeniem i zwarciem.
- Wyłączniki różnicowoprądowe: zabezpieczają przed porażeniem prądem.
- Wyłączniki automatyczne: umożliwiają szybkie odłączenie zasilania w razie awarii.
Praktyczne wskazówki dotyczące instalacji kabli od falownika
Instalacja kabli od falownika do rozdzielnicy wymaga przestrzegania kilku praktycznych wskazówek, które zapewnią zarówno efektywność, jak i bezpieczeństwo. Kluczowe jest unikanie ostrych zakrętów, które mogą prowadzić do uszkodzeń kabla. Kable powinny być prowadzone w sposób, który minimalizuje ich narażenie na działanie czynników zewnętrznych, takich jak wilgoć czy wysokie temperatury. Dobrze jest również zapewnić odpowiednią odległość od innych elementów elektrycznych, aby zredukować ryzyko zakłóceń elektromagnetycznych.
Ważne jest, aby kable były prowadzone w odpowiednich kanałach instalacyjnych, takich jak rury karbowane (peszla) czy koryta, co nie tylko chroni je przed uszkodzeniami, ale również poprawia estetykę instalacji. Dodatkowo, warto regularnie kontrolować stan kabli, aby zapewnić ich długotrwałą wydajność. Pamiętaj, że odpowiednie praktyki instalacyjne mogą znacznie wpłynąć na żywotność całego systemu fotowoltaicznego.
Najlepsze praktyki w prowadzeniu kabli dla efektywności
Aby maksymalizować efektywność instalacji, warto zastosować kilka najlepszych praktyk w prowadzeniu kabli. Przede wszystkim, unikaj ostrych zakrętów, które mogą powodować uszkodzenia izolacji. Utrzymuj kable w odpowiedniej odległości od źródeł ciepła, takich jak grzejniki czy inne urządzenia elektryczne, aby zapobiec ich przegrzewaniu. W miarę możliwości, prowadź kable w prostych liniach, co ułatwi ich instalację i zmniejszy opory elektryczne.
- Unikaj ostrych zakrętów, aby zminimalizować ryzyko uszkodzeń.
- Utrzymuj odpowiednią odległość od źródeł ciepła, aby zapobiec przegrzewaniu.
- Prowadź kable w prostych liniach, co zwiększy efektywność instalacji.
Ochrona kabli: jak unikać uszkodzeń i zapewnić trwałość
Aby zapewnić trwałość kabli w instalacjach fotowoltaicznych, ważne jest stosowanie odpowiednich metod ochrony. Użycie rur karbowanych lub koryt kablowych to skuteczny sposób na zabezpieczenie kabli przed uszkodzeniami mechanicznymi oraz działaniem czynników atmosferycznych. Dodatkowo, warto zadbać o odpowiednie zarządzanie kablami, co polega na ich starannym prowadzeniu i unikanie splątania, które może prowadzić do uszkodzeń izolacji.
Ważne jest również, aby unikać narażania kabli na wysokie temperatury i wilgoć, co może prowadzić do ich degradacji. Regularne kontrole stanu kabli oraz ich właściwe prowadzenie mogą znacząco wpłynąć na ich długowieczność. Dzięki tym środkom ostrożności, można zminimalizować ryzyko awarii i zapewnić długotrwałe działanie całego systemu.
- Użycie rur karbowanych: chroni kable przed uszkodzeniami mechanicznymi.
- Koryta kablowe: ułatwiają organizację i prowadzenie kabli.
- Odpowiednie zarządzanie kablami: minimalizuje ryzyko splątania i uszkodzeń.
Czytaj więcej: Jak podłączyć potencjometr do falownika - uniknij najczęstszych błędów
Innowacyjne metody monitorowania stanu kabli w instalacjach PV
W obliczu rosnącej popularności instalacji fotowoltaicznych, monitorowanie stanu kabli staje się kluczowym elementem zarządzania systemem. Wykorzystanie nowoczesnych technologii, takich jak czujniki temperatury i czujniki wilgotności, pozwala na bieżące śledzenie warunków, w jakich pracują kable. Dzięki temu możliwe jest wczesne wykrywanie problemów, takich jak przegrzewanie lub nadmierna wilgoć, co może zapobiec poważnym awariom i zwiększyć efektywność całego systemu.
Warto również rozważyć zastosowanie inteligentnych systemów zarządzania energią, które integrują dane z różnych czujników i analizują je w czasie rzeczywistym. Tego rodzaju rozwiązania mogą nie tylko poprawić bezpieczeństwo, ale także zoptymalizować wydajność instalacji, dostosowując ją do zmieniających się warunków atmosferycznych oraz obciążenia. Inwestycja w takie technologie przynosi długofalowe korzyści, zarówno w zakresie oszczędności, jak i niezawodności systemu fotowoltaicznego.
