Zmiana napięcia to nie detal, tylko jeden z głównych powodów, dla których transformator jest tak ważny w energetyce, automatyce i instalacjach domowych. W praktyce chodzi o bezpieczeństwo, straty przesyłowe i dopasowanie zasilania do odbiorników, więc w tym tekście rozbieram temat na czynniki pierwsze: jak działa, kiedy podnosi lub obniża napięcie, jak dobrać właściwy wariant i czego nie pomylić przy montażu. Dla czytelnika z Polski ważne jest też to, jak wszystko przekłada się na sieć 230/400 V i fotowoltaikę.
Najważniejsze informacje o konwersji napięcia w skrócie
- Urządzenie działa dzięki indukcji elektromagnetycznej: zmienne pole magnetyczne w uzwojeniu pierwotnym wywołuje napięcie w uzwojeniu wtórnym.
- Im więcej zwojów po stronie wtórnej, tym wyższe napięcie wyjściowe; przy mniejszej liczbie zwojów napięcie spada.
- W polskiej sieci niskiego napięcia standardem jest 230/400 V, a w energetyce napięcie podnosi się i obniża po to, by ograniczać straty.
- W fotowoltaice problemem bywa zbyt wysokie napięcie w sieci, przez co falownik może się wyłączać, zwłaszcza przy zakresie 207-253 V dla instalacji 230 V.
- Największe straty wynikają z uzwojeń i rdzenia, a najwyższą sprawność osiąga się wtedy, gdy oba typy strat są zbliżone.
- Przy doborze liczą się nie tylko napięcia, ale też moc, chłodzenie, częstotliwość 50 Hz i to, czy potrzebna jest separacja galwaniczna.

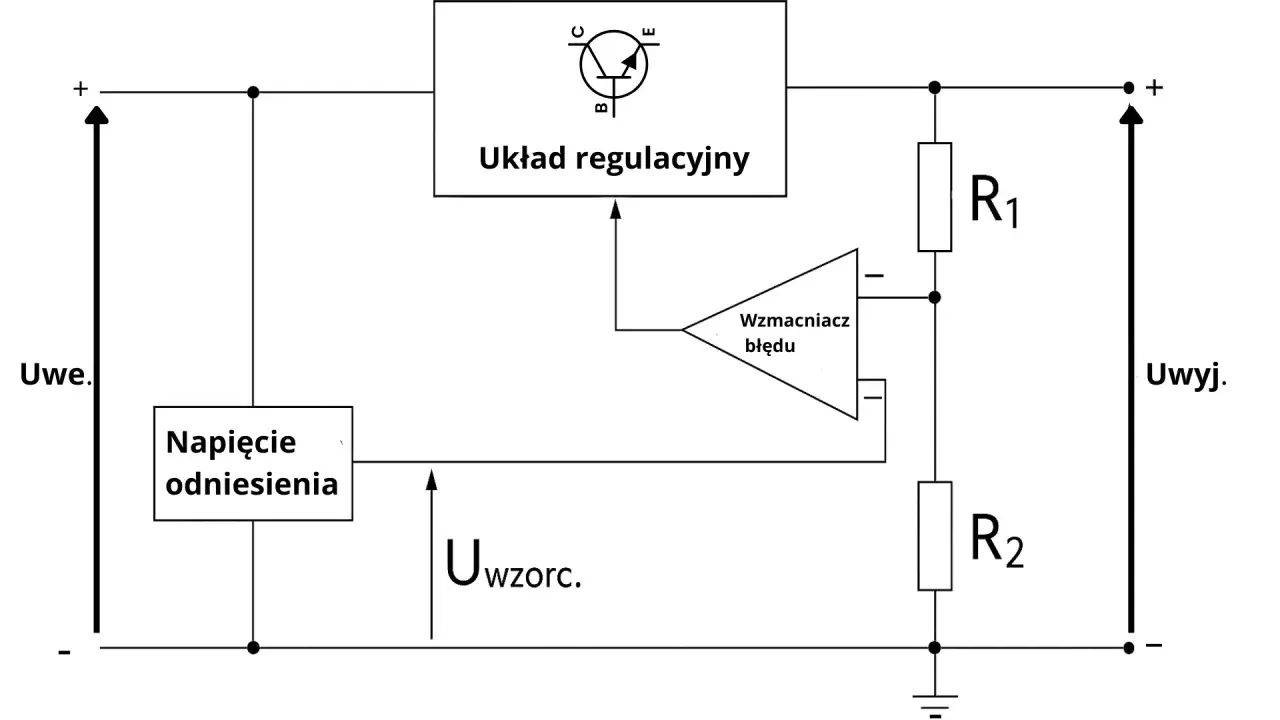

Jak działa konwersja napięcia w praktyce
Podstawę stanowi prosta zasada: w jednym uzwojeniu płynie prąd przemienny, więc w rdzeniu powstaje zmienne pole magnetyczne, a to indukuje napięcie w drugim uzwojeniu. W uproszczeniu stosunek napięć jest zbliżony do stosunku liczby zwojów, więc zależność U2/U1 ≈ N2/N1 dobrze oddaje logikę całego układu.
Ja zawsze patrzę na to tak: energia nie powstaje z niczego, tylko zmienia postać i poziom napięcia. Jeśli po stronie wtórnej napięcie rośnie, prąd zwykle maleje, a jeśli napięcie spada, prąd może wzrosnąć. W idealnym świecie moc po obu stronach byłaby taka sama, ale w realnym urządzeniu część energii zamienia się w ciepło, dlatego sprawność nigdy nie jest równa 100%.
Ważny szczegół: ten mechanizm działa poprawnie dla prądu przemiennego. To właśnie dlatego układy zasilania opierają się na zmiennym strumieniu magnetycznym, a nie na stałym napięciu. Z tej jednej zasady wynikają wszystkie późniejsze decyzje projektowe, od doboru uzwojeń po wybór konkretnego zastosowania.
To prowadzi prosto do pytania, kiedy napięcie warto podnosić, a kiedy lepiej je obniżać.
Kiedy napięcie się podnosi, a kiedy obniża
Jak podaje PSE, energia w systemie elektroenergetycznym jest przesyłana najpierw przy wyższym napięciu, a dopiero później obniżana do poziomu używanego przez odbiorców końcowych. Powód jest praktyczny: przy wyższym napięciu płynie mniejszy prąd, więc maleją straty na przewodach i łatwiej przesyłać energię na duże odległości.
| Scenariusz | Co robi się z napięciem | Po co to się robi |
|---|---|---|
| Przesył energii na duże odległości | Podnosi się napięcie | Ograniczenie strat i spadków napięcia w liniach |
| Sieć domowa i biurowa | Obniża się napięcie do 230/400 V | Dopasowanie do urządzeń powszechnego użytku |
| Instalacje przemysłowe | Dopasowuje się poziom do maszyn i automatyki | Lepsza współpraca z napędami, sterownikami i zabezpieczeniami |
| Większe instalacje fotowoltaiczne | Dobiera się odpowiedni poziom do pracy z siecią | Stabilne oddawanie energii i mniejsze ryzyko błędów pracy |
| Urządzenia elektroniczne i pomocnicze | Obniża się napięcie do poziomu bezpiecznego dla układów sterowania | Zasilenie elektroniki, przekaźników i automatyki |
W Polsce sieć niskiego napięcia ma nominalnie 230/400 V, co potwierdzają dokumenty operatorów sieci. To ważne, bo przy takim układzie jedna instalacja może mieć zarówno obwody jednofazowe 230 V, jak i trójfazowe 400 V między fazami.
W fotowoltaice temat wraca w odwrotną stronę: gdy napięcie w sieci lokalnej rośnie zbyt mocno, falownik potrafi się odłączyć. W praktyce zakres pracy bywa opisywany jako 207-253 V dla 230 V oraz 360-440 V dla 400 V, więc przy długiej linii, dużej liczbie prosumentów lub słabej infrastrukturze problem nie zawsze leży po stronie samego urządzenia.
Skoro wiadomo już, po co zmienia się napięcie, czas przejść do najważniejszego pytania praktycznego: jak dobrać właściwy wariant do swojej instalacji.
Jak dobrać sprzęt do konkretnej instalacji
Ja zaczynam od prostego pytania: czy naprawdę potrzebuję zmiany napięcia, czy tylko poprawnego dopasowania zasilania do odbiornika. To brzmi banalnie, ale właśnie tu powstaje najwięcej pomyłek. Dopiero potem sprawdzam moc, warunki pracy i to, czy obwody mają być od siebie odseparowane.
| Parametr | Dlaczego ma znaczenie | Co sprawdzam w praktyce |
|---|---|---|
| Napięcie wejściowe i wyjściowe | Musi pasować do sieci i odbiornika | Czy układ pracuje np. 230/230 V, 230/24 V albo 400/230 V |
| Moc ciągła i chwilowa | Rozruch silników, pomp i sprężarek podbija pobór | Czy urządzenie wytrzyma obciążenie szczytowe, a nie tylko nominalne |
| Separacja galwaniczna | Ważna dla bezpieczeństwa i ograniczania zakłóceń | Czy obwody mają być od siebie całkowicie odseparowane |
| Chłodzenie i montaż | Temperatura skraca żywotność i pogarsza parametry | Czy jest miejsce na odprowadzanie ciepła i swobodny przepływ powietrza |
| Środowisko pracy | Wilgoć, pył i zniekształcenia napięcia zmieniają zachowanie układu | Obudowę, stopień ochrony i odporność na zakłócenia |
Jeśli potrzebna jest separacja, wybieram rozwiązanie z oddzielnymi uzwojeniami. Gdy różnica napięć jest niewielka, a priorytetem jest kompaktowość i niższa cena, czasem lepiej sprawdza się układ jednouzwojeniowy z odczepem, ale trzeba pamiętać, że nie zapewnia on takiego samego poziomu izolacji. To nie jest detal, tylko decyzja wpływająca na bezpieczeństwo całej instalacji.
W praktyce nie kupuję sprzętu „na zapas” bez policzenia realnego obciążenia. Zbyt duży model często wygląda rozsądnie, ale potem pracuje niepotrzebnie na biegu jałowym i generuje straty, których nikt nie widzi na pierwszy rzut oka.
Gdy mam już dobrany wariant, przechodzę do pytania równie ważnego jak moc: gdzie dokładnie uciekają straty energii.
Skąd biorą się straty i dlaczego sprawność nie jest stała
Straty dzielą się na dwie główne grupy. Pierwsza to straty w rdzeniu, które pojawiają się nawet wtedy, gdy nic nie jest podłączone. Druga to straty w uzwojeniach, rosnące wraz z prądem, mniej więcej zgodnie z zależnością I². Innymi słowy, podwojenie prądu może dać w przybliżeniu czterokrotnie większe straty cieplne w przewodach.
To ważne, bo wiele osób skupia się wyłącznie na mocy znamionowej, a ja patrzę też na profil pracy. Urządzenie, które przez większość czasu działa lekko obciążone, może wcale nie być optymalnie dobrane, jeśli jego straty jałowe są wysokie. Z drugiej strony za mały model zacznie się przegrzewać, a to przyspiesza starzenie izolacji.
W praktyce najwyższa sprawność wypada wtedy, gdy straty w rdzeniu i w uzwojeniach są zbliżone. To bardzo użyteczna zasada przy doborze: jeśli urządzenie ma pracować długo i stabilnie, nie chcę ani zbyt małej mocy, ani przesadnego przewymiarowania. Najlepszy wybór to taki, który pasuje do rzeczywistego obciążenia, a nie do najgorszego scenariusza z katalogu.
Właśnie dlatego poprawne dobranie układu tak mocno wpływa na rachunki i temperaturę pracy. A gdy energia zaczyna się marnować, zwykle winny jest jeden z kilku powtarzających się błędów montażowych.
Najczęstsze błędy przy montażu i eksploatacji
Najwięcej problemów widzę tam, gdzie ktoś zakłada, że „większe” automatycznie znaczy „lepsze”. To działa w reklamy, ale nie w instalacje elektryczne. W rzeczywistości liczy się profil obciążenia, warunki otoczenia i to, czy układ ma pracować ciągle, czy tylko okresowo.
| Błąd | Co się dzieje | Lepsze podejście |
|---|---|---|
| Dobór wyłącznie według mocy znamionowej | Przy rozruchu pojawiają się spadki napięcia i grzanie | Uwzględnić prądy startowe silników, pomp i sprężarek |
| Brak separacji tam, gdzie jest potrzebna | Wyższe ryzyko porażenia i większa podatność na zakłócenia | Wybrać układ z oddzielnymi uzwojeniami |
| Zamknięty montaż bez przewiewu | Temperatura rośnie szybciej niż zakłada projekt | Zostawić miejsce na chłodzenie i nie wciskać urządzenia w ciasną szafę |
| Ignorowanie harmonii i zakłóceń | Większe nagrzewanie i gorsza praca zasilaczy | Sprawdzić, czy w układzie pracują falowniki, LED-y i zasilacze impulsowe |
| Pomijanie jakości lokalnej sieci | W instalacjach PV pojawiają się wyłączenia i niestabilność | Sprawdzać napięcie w godzinach największej generacji |
Właśnie w fotowoltaice ten ostatni punkt wychodzi na jaw najczęściej. Jeśli napięcie w sieci regularnie zbliża się do górnego progu, falownik może się wyłączać mimo słonecznej pogody. To nie zawsze oznacza awarię sprzętu; czasem chodzi o zbyt długie obwody, słabszą infrastrukturę albo przeciążoną lokalną sieć.
Gdy mam już wyłapane błędy i rozumiem, skąd biorą się straty, zostaje ostatni krok: sprawdzić, czy cały układ jest sensownie dobrany do realnej pracy, a nie tylko do papierowych danych.
Co sprawdzam przed zakupem, żeby układ pracował stabilnie latami
- Czy napięcia po obu stronach naprawdę odpowiadają sieci i odbiornikowi, a nie tylko „prawie pasują”.
- Czy moc ciągła i chwilowa uwzględnia rozruch, temperaturę i ewentualne przeciążenia.
- Czy potrzebna jest separacja galwaniczna, bo to zmienia konstrukcję całego rozwiązania.
- Czy otoczenie montażu zapewnia chłodzenie, ochronę przed wilgocią i wystarczająco dużo miejsca.
- Czy w pobliżu pracują falowniki i zasilacze impulsowe, które mogą wprowadzać dodatkowe zakłócenia.
Jeśli traktuję takie urządzenie jak element projektu, a nie przypadkowy dodatek do zasilania, instalacja zwykle pracuje ciszej, chłodniej i mniej kosztownie. Przy większych mocach, pracy ciągłej albo połączeniu z fotowoltaiką nie zostawiam decyzji na poziomie „będzie pasować” - wtedy dobór powinien uwzględniać także warunki sieciowe i bezpieczeństwo całego układu.
