Skrót avr odnosi się do automatycznego regulatora napięcia, który utrzymuje zasilanie w bezpiecznym zakresie wtedy, gdy sieć, agregat albo układ zasilania zaczynają pracować mniej stabilnie. W praktyce to temat dużo ważniejszy niż sama definicja, bo od właściwego doboru zależy nie tylko komfort pracy urządzeń, ale też ich żywotność, bezpieczeństwo i koszty eksploatacji. Poniżej wyjaśniam, jak działa taki układ, czym różni się od transformatora i przetwornicy oraz kiedy faktycznie pomaga przy konwersji napięcia.
Najważniejsze rzeczy o stabilizacji i konwersji napięcia
- Regulator napięcia koryguje wahania, ale nie zastępuje transformatora ani przetwornicy.
- W UPS-ach działa zwykle w trybie boost/trim, więc ogranicza użycie baterii przy krótkich odchyleniach.
- W agregatach steruje wzbudzeniem alternatora, żeby utrzymać zbliżone napięcie wyjściowe.
- W instalacjach PV ważniejsze od samego hasła jest to, czy problem dotyczy sieci, falownika czy odbiornika.
- Dobór zaczyna się od zakresu wejścia, mocy, rodzaju obciążenia i czasu reakcji.
Czym jest regulator napięcia i czym nie jest
Automatyczny regulator napięcia to układ, który utrzymuje napięcie wyjściowe w określonym przedziale, mimo że obciążenie lub napięcie wejściowe zmieniają się w czasie. W Polsce punktem odniesienia jest zwykle sieć 230 V i 50 Hz, ale sam fakt, że urządzenie pracuje w takiej sieci, nie oznacza jeszcze, że dostanie idealnie równe napięcie przez cały czas.
Najczęstszy błąd polega na tym, że regulator myli się z urządzeniem do pełnej konwersji napięcia. To nie to samo. Transformator zmienia poziom napięcia prądu przemiennego, przetwornica zmienia sposób i często także postać zasilania, a regulator przede wszystkim stabilizuje to, co już jest. Z mojego doświadczenia właśnie to rozróżnienie najczęściej porządkuje całą decyzję zakupową.
W praktyce AVR bywa częścią agregatu prądotwórczego, UPS-a albo układu zasilania w urządzeniach przemysłowych. W jednym systemie koryguje zbyt niskie napięcie, w innym obniża je, gdy rośnie ponad normę, a w jeszcze innym pilnuje, by alternator nie „rozjechał się” przy nagłym skoku obciążenia. Właśnie dlatego o regulatorze warto myśleć jako o narzędziu do kontroli jakości napięcia, a nie o uniwersalnym zamienniku każdego konwertera.
To rozróżnienie prowadzi od razu do pytania, jak taki układ działa w różnych urządzeniach i dlaczego nie wszędzie pracuje tak samo.
Jak działa w generatorze, UPS-ie i instalacji zasilającej

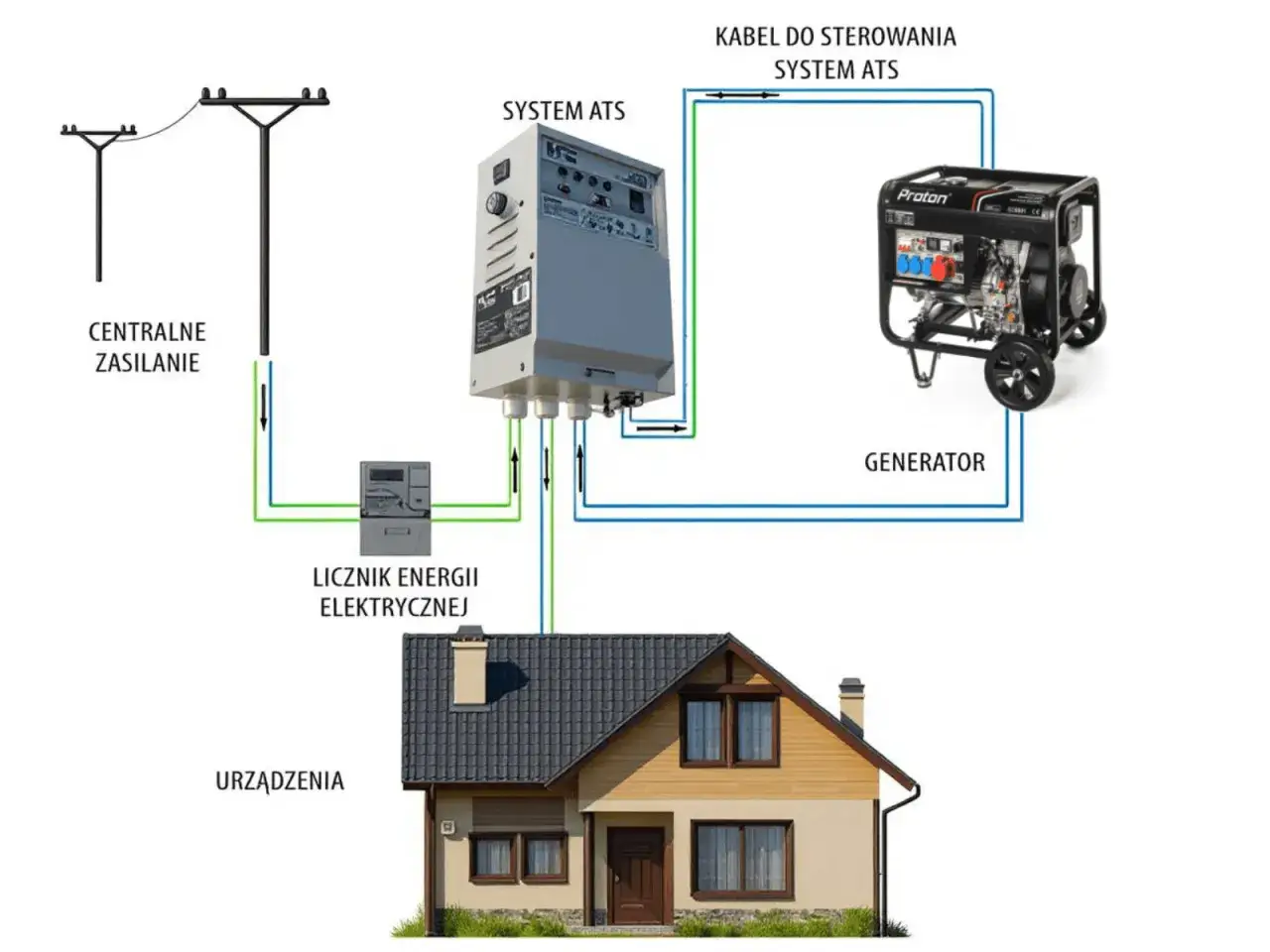

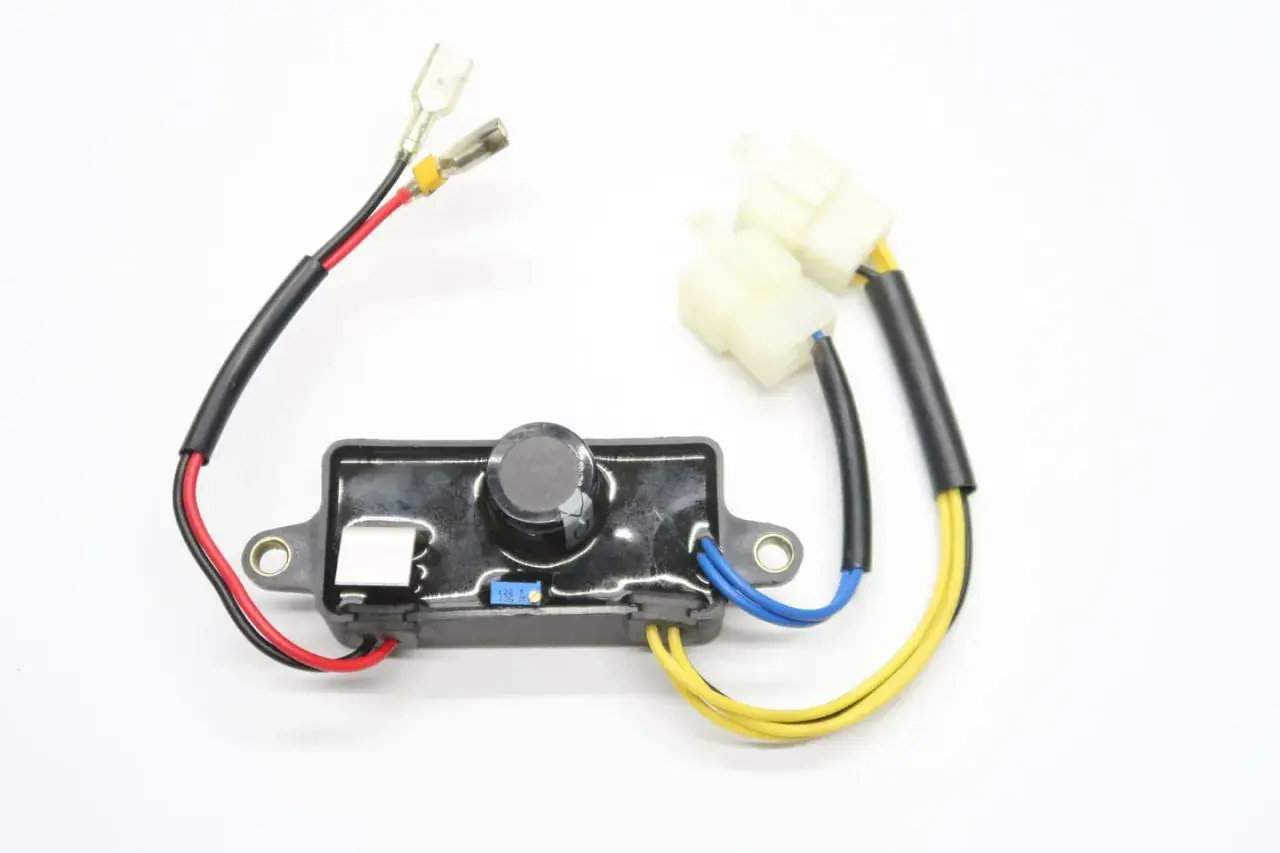

W generatorze regulator napięcia steruje zwykle wzbudzeniem alternatora, czyli ilością energii podawanej do układu, który odpowiada za wytworzenie pola magnetycznego. Gdy obciążenie rośnie, AVR zwiększa wzbudzenie; gdy obciążenie spada, zmniejsza je. Dzięki temu napięcie nie skacze tak gwałtownie. W dokumentacjach producentów spotyka się też funkcje ochronne związane z częstotliwością, na przykład ograniczenie wzrostu napięcia przy spadku obrotów silnika, żeby agregat nie pracował poza bezpiecznym zakresem.
W agregacie prądotwórczym
Tu regulator odpowiada za to, by urządzenia podłączone do agregatu dostawały możliwie stabilne napięcie mimo zmiennego poboru mocy. To szczególnie ważne przy lodówkach, pompach, elektronarzędziach i sprzęcie sterującym. Jeśli agregat zasila elektronikę, sam „ładny” przebieg nie wystarcza. Liczy się także to, jak szybko regulator reaguje na nagłe dołączenie obciążenia i czy nie dopuszcza do zbyt dużych odchyleń.
W UPS-ie
W zasilaczu awaryjnym regulator działa inaczej: zamiast przełączać sprzęt na baterię przy każdym drobnym odchyleniu, najpierw próbuje skorygować napięcie przez boost albo trim, czyli podbicie lub obniżenie napięcia wejściowego. To ważne, bo wydłuża życie akumulatorów i pozwala UPS-owi dłużej pracować bez przechodzenia w tryb bateryjny. W praktyce to właśnie ten etap najczęściej daje największą oszczędność eksploatacyjną.
Przeczytaj również: Jaki inwerter do fotowoltaiki 5 kW - uniknij najczęstszych błędów
W sieci i rozdzielni
W bardziej rozbudowanych układach regulacja może odbywać się przez autotransformator z odczepami. Taki element nie izoluje elektrycznie obwodów, ale pozwala dodać lub odjąć napięcie w kontrolowany sposób. To rozwiązanie spotyka się w instalacjach dystrybucyjnych, gdzie trzeba korygować poziom napięcia w szerszym zakresie i pod większym obciążeniem.
W każdym z tych przypadków zasada jest podobna, ale efekt końcowy bywa inny. I właśnie dlatego warto odróżnić stabilizację od prawdziwej konwersji napięcia.
Kiedy wystarcza stabilizacja, a kiedy potrzebna jest prawdziwa konwersja
To miejsce, w którym najłatwiej popełnić kosztowny błąd. Jeśli urządzenie wymaga innego poziomu napięcia niż ten, który oferuje źródło zasilania, regulator nie zawsze wystarczy. Stabilizacja poprawia jakość napięcia, ale nie zmienia całej jego klasy. Konwersja zmienia poziom zasilania na inny, zwykle zgodny z wymaganiami odbiornika.
| Rozwiązanie | Co robi | Kiedy ma sens | Główne ograniczenie |
|---|---|---|---|
| Transformator | Podnosi albo obniża napięcie AC | Gdy potrzebujesz innego poziomu napięcia, np. dla urządzeń z innym standardem zasilania | Nie stabilizuje wahań sam z siebie i nie zmienia częstotliwości |
| AVR | Utrzymuje napięcie w dopuszczalnym przedziale | Gdy napięcie faluje, ale nadal mieści się w zakresie pracy urządzenia | Nie robi z 230 V bezpiecznych 120 V ani odwrotnie |
| UPS z regulacją napięcia | Koryguje napięcie i przełącza na baterię, gdy trzeba | Dla komputerów, routerów, sterowników i elektroniki wrażliwej na zanik zasilania | Czas podtrzymania jest ograniczony pojemnością baterii |
| Przetwornica lub inwerter | Zamienia napięcie i często także jego postać | W systemach bateryjnych, mobilnych i fotowoltaicznych | To już pełna elektronika mocy, zwykle droższa i bardziej złożona |
Jeśli urządzenie ma tabliczkę znamionową 100-240 V, to zwykle oznacza szeroki zakres pracy i brak potrzeby dodatkowego konwertera w typowych warunkach. Jeśli jednak odbiornik wymaga konkretnego napięcia, na przykład 120 V, sam regulator nie rozwiąże problemu. Wtedy potrzebny jest transformator albo przetwornica dobrana do obciążenia.
W instalacjach fotowoltaicznych ta różnica też ma znaczenie. Falownik robi konwersję energii z DC na AC, ale AVR nie zastępuje jego funkcji. Może natomiast wspierać zasilanie odbiorników po stronie awaryjnej albo w układach z agregatem rezerwowym. To prowadzi do kolejnego pytania: jak dobrać rozwiązanie, żeby nie kupić sprzętu „na wyrost”, ale też nie zaniżyć parametrów.
Jak dobrać rozwiązanie do domu, firmy i zaplecza fotowoltaiki
Dobór zaczynam od trzech pytań: co zasilam, z jakim zakresem napięcia pracuję i czy potrzebuję tylko stabilizacji, czy także konwersji. Dopiero później patrzę na cenę. Taka kolejność oszczędza czas, bo tani regulator o złych parametrach bywa po prostu bezużyteczny.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Zakres wejściowy | Na przykład 150-270 V albo 110-280 V, jeśli mowa o urządzeniach z szeroką tolerancją | Pokazuje, czy regulator zdąży skorygować napięcie zanim urządzenie się wyłączy |
| Moc ciągła | Wartość w VA lub W z zapasem 20-30% | Chroni przed przegrzewaniem przy pracy pod obciążeniem |
| Rodzaj obciążenia | Elektronika, silniki, sprężarki, sterowniki | Silniki i sprężarki generują duże skoki prądu rozruchowego |
| Faza | Jednofazowy albo trójfazowy | Musi pasować do całej instalacji, a nie tylko do jednego odbiornika |
| Czas reakcji | Jak szybko układ koryguje odchylenie | W elektronice i automatyce ma to realne znaczenie |
| Warunki pracy | Temperatura, wentylacja, dostęp serwisowy | Złe chłodzenie skraca żywotność nawet dobrego urządzenia |
W domu najczęściej liczy się ochrona pojedynczych odbiorników i stabilność przy krótkich wahaniach napięcia. W firmie dochodzi jeszcze odporność na częste przełączenia oraz współpraca z urządzeniami o dużym poborze prądu. W zapleczu fotowoltaiki ważne jest z kolei to, czy problem dotyczy strony AC, czy DC. Jeśli napięcie rośnie po stronie sieci i falownik zaczyna ograniczać produkcję, sam regulator w środku instalacji nie rozwiąże źródła problemu. Trzeba sprawdzić warunki przyłączenia, przekroje przewodów i konfigurację całego układu.
W praktyce najlepsze decyzje podejmuje się po pomiarze. Sama tabliczka znamionowa mówi sporo, ale dopiero pomiar napięcia pod obciążeniem pokazuje, czy problemem jest sieć, agregat, czy wąskie gardło w instalacji. I właśnie tu pojawiają się najczęstsze błędy użytkowników.
Najczęstsze błędy przy stabilizacji napięcia
Najbardziej kosztowny błąd to traktowanie regulatora jak uniwersalnego „lekarstwa” na każde zasilanie. Tak nie działa ani elektronika mocy, ani praktyka serwisowa. Jeśli urządzenie wyłącza się z powodu zbyt niskiego napięcia, trzeba ustalić, dlaczego napięcie spada, zamiast tylko próbować je podbić.
- Mylenie stabilizacji z konwersją. Regulator nie zrobi z 230 V bezpiecznych 120 V dla sprzętu z innego rynku.
- Dobór bez zapasu mocy. Sprzęt działa wtedy na granicy możliwości i szybciej się nagrzewa.
- Ignorowanie prądu rozruchowego. Silnik, pompa albo kompresor potrafią na starcie obciążyć układ mocniej niż wynika to z tabliczki znamionowej.
- Wpinanie urządzenia w zły punkt instalacji. W instalacji PV regulator nie naprawi błędu po stronie falownika ani zbyt wysokiego napięcia wynikającego z samej sieci.
- Brak kontroli stanu technicznego. Zużyte styki, przegrzewanie i słaba wentylacja szybko psują efekt nawet dobrego układu.
W generatorach dochodzi jeszcze jeden problem: użytkownik patrzy na samo napięcie, a pomija częstotliwość i obroty silnika. Tymczasem przy zbyt niskiej częstotliwości regulator może ograniczać wzbudzenie, żeby chronić alternator i napęd. To nie jest wada, tylko świadome działanie ochronne. Jeśli ktoś to ignoruje, często myli ochronę z awarią.
Gdy uniknie się tych kilku pułapek, dobór układu staje się dużo prostszy. Zostaje już tylko najważniejsze pytanie: co naprawdę warto zapamiętać przy korekcji napięcia w praktyce.
Co warto zapamiętać, gdy napięcie wymaga korekty
Jeśli mam sprowadzić temat do jednego zdania, to powiedziałbym tak: AVR stabilizuje napięcie, ale nie zastępuje konwertera, transformatora ani dobrze zaprojektowanej instalacji. To układ bardzo użyteczny, tylko trzeba wiedzieć, do czego został stworzony.
W agregacie poprawia pracę odbiorników, w UPS-ie ogranicza zużycie baterii, a w bardziej złożonych układach pomaga utrzymać napięcie w bezpiecznym oknie. Gdy jednak problemem jest zła klasa napięcia, jedyną sensowną drogą pozostaje właściwa konwersja. Gdy problem leży po stronie sieci, obciążenia albo okablowania, regulator może pomóc tylko częściowo.
Najlepszy punkt wyjścia to zawsze pomiar pod obciążeniem, odczyt tabliczki znamionowej i uczciwa odpowiedź na pytanie, czy potrzebna jest stabilizacja, czy pełna zmiana poziomu zasilania. To właśnie ten porządek decyzji daje w praktyce najlepszy efekt i najmniej kosztownych pomyłek.
