W domowej instalacji i w całej sieci elektroenergetycznej prąd zmienny nie jest przypadkowym wyborem, tylko praktycznym standardem, który pozwala bezpiecznie przesyłać energię, a potem dopasować napięcie do odbiorników. W tym tekście wyjaśniam, skąd bierze się to rozwiązanie, jak działa konwersja napięcia, czym różni się transformator od falownika i na co patrzeć, gdy energia ma zasilać dom, fotowoltaikę albo sprzęt z zagranicy.
Najważniejsze informacje o napięciu i jego dopasowaniu
- W Polsce standardem w gniazdku jest 230 V i 50 Hz, a w sieci trójfazowej także 3 × 400 V.
- 230 V to wartość skuteczna, a nie szczytowa; amplituda przebiegu wynosi około 325 V.
- Transformator zmienia poziom napięcia tylko wtedy, gdy wejściem jest napięcie przemienne.
- Falownik zamienia napięcie stałe z paneli lub akumulatora na napięcie potrzebne w domu i w sieci.
- Im wyższe napięcie przy tej samej mocy, tym mniejszy prąd i zwykle niższe straty w przewodach.
- Przy doborze urządzenia liczą się nie tylko wolty, ale też moc, częstotliwość, typ obciążenia i zapas mocy.
Jak rozumieć napięcie przemienne w praktyce
Najprościej mówiąc, to napięcie, które zmienia wartość i zwrot w czasie, zwykle w rytmie sinusoidy. Ja zawsze zaczynam od jednej ważnej rzeczy: w gniazdku nie ma „sztywnego” 230 V, tylko przebieg, którego wartość skuteczna wynosi 230 V, a maksymalnie dochodzi on do około 325 V. To właśnie dlatego ten sam standard może zasilać zarówno prostą grzałkę, jak i bardziej czułą elektronikę.
W Europie częstotliwość sieci to 50 Hz, czyli 50 pełnych zmian na sekundę. Dla użytkownika brzmi to jak detal, ale w praktyce ma znaczenie przy silnikach, transformatorach, zasilaczach i sprzęcie sprowadzanym spoza Europy. Jeżeli urządzenie zostało zaprojektowane na 60 Hz, sama zgodność napięcia nie zawsze wystarczy.
Warto też odróżnić napięcie skuteczne od szczytowego, bo to częste źródło nieporozumień przy projektowaniu instalacji i doborze zabezpieczeń. Jeśli widzę 230 V na tabliczce znamionowej, wiem, że chodzi o wartość porównywalną energetycznie z napięciem stałym, a nie o chwilowe maksimum przebiegu. I właśnie ta cecha sprawia, że taki układ da się łatwo przekształcać i przesyłać na duże odległości. To prowadzi wprost do pytania, dlaczego energetyka tak chętnie podnosi i obniża napięcie.
Dlaczego w energetyce najpierw podnosi się, a potem obniża napięcie
Tu logika jest bardzo prosta: przy tej samej mocy wyższe napięcie oznacza mniejszy prąd, a mniejszy prąd to mniejsze straty cieplne w przewodach. W praktyce chodzi o ograniczenie strat na rezystancji linii, które rosną bardzo szybko, gdy prąd jest zbyt duży. Dlatego energia wytworzona w elektrowni jest podnoszona do wysokich napięć na etapie przesyłu, a dopiero bliżej odbiorcy schodzi do poziomu używanego przez domy i firmy.
W Polsce standardowy odbiór niskonapięciowy opiera się na 230/400 V. Oznacza to, że zwykłe gniazdka pracują na 230 V, a instalacje trójfazowe dostarczają 400 V między fazami. Taki układ nie wziął się z wygody katalogowej, tylko z potrzeby połączenia dwóch rzeczy: bezpieczeństwa użytkownika i sensownej ekonomii przesyłu. Gdyby energię przesyłać cały czas niskim napięciem, przewody musiałyby mieć znacznie większe przekroje, a straty byłyby po prostu nieopłacalne.
To dlatego transformacja napięcia jest jednym z fundamentów całej energetyki. Najpierw oszczędza się na przesyle, potem dopasowuje parametry do odbiornika. Ten model działa dobrze nie tylko w sieci publicznej, ale też w instalacjach fotowoltaicznych, magazynach energii i zasilaniu awaryjnym. Skoro napięcie można tak wygodnie zmieniać, naturalnie pojawia się pytanie: jak robi to transformator.
Jak działa transformator i kiedy wystarcza
Transformator jest najprostszym i najbardziej eleganckim urządzeniem do zmiany poziomu napięcia w układach przemiennych. Ma uzwojenie pierwotne i wtórne, a między nimi zachodzi zjawisko indukcji elektromagnetycznej. W praktyce oznacza to, że zmiana napięcia po stronie wejściowej wywołuje odpowiedź po stronie wyjściowej bez mechanicznego kontaktu między obwodami.
Najważniejsza zaleta jest taka, że transformator może podnieść albo obniżyć napięcie, a przy okazji zapewnić separację galwaniczną. To drugie brzmi technicznie, ale chodzi o coś bardzo przydatnego: po stronie wyjściowej obwód nie jest bezpośrednio połączony elektrycznie z wejściem. W wielu zastosowaniach zwiększa to bezpieczeństwo i ogranicza problemy z zakłóceniami.
Jest też ograniczenie, o którym początkujący często zapominają: transformator nie działa z napięciem stałym. Jeśli na wejściu nie ma zmiennego przebiegu, nie ma też sensownej zmiany po stronie wtórnej. Z tego powodu sam transformator nie zastąpi falownika, gdy źródłem energii jest bateria albo panel PV. W dodatku nie zmienia częstotliwości, więc 50 Hz na wejściu oznacza 50 Hz na wyjściu.
W praktyce spotyka się również autotransformatory. Są mniejsze i tańsze, bo wykorzystują wspólne uzwojenie dla obu stron, ale nie dają pełnej separacji galwanicznej. Ja traktuję je jako dobre rozwiązanie tam, gdzie różnica napięć jest niewielka i liczy się kompaktowość, ale nie tam, gdzie priorytetem jest izolacja. Gdy źródłem energii nie jest sieć, potrzebne jest już inne urządzenie.
Kiedy potrzebny jest falownik, przetwornica albo stabilizator
W praktyce wiele osób wrzuca do jednego worka wszystkie urządzenia zmieniające parametry zasilania, ale technicznie robią one różne rzeczy. Dlatego przed zakupem zawsze sprawdzam, czy potrzebna jest zmiana AC na AC, DC na AC, czy tylko utrzymanie napięcia w węższym zakresie.
| Urządzenie | Co robi | Kiedy ma sens | Ograniczenia |
|---|---|---|---|
| Transformator | Zmienia poziom napięcia przemiennego | Zasilanie 230 V na 110 V lub odwrotnie, proste układy zasilania, separacja | Nie działa z napięciem stałym, nie zmienia częstotliwości |
| Autotransformator | Zmienia napięcie przemienne przy wspólnym uzwojeniu | Niewielkie różnice napięć, kompaktowe rozwiązania | Brak separacji galwanicznej |
| Falownik / inwerter | Zamienia napięcie stałe na przemienne | Fotowoltaika, magazyny energii, zasilanie awaryjne, współpraca z siecią | Wymaga zgodności mocy, częstotliwości i trybu pracy z instalacją |

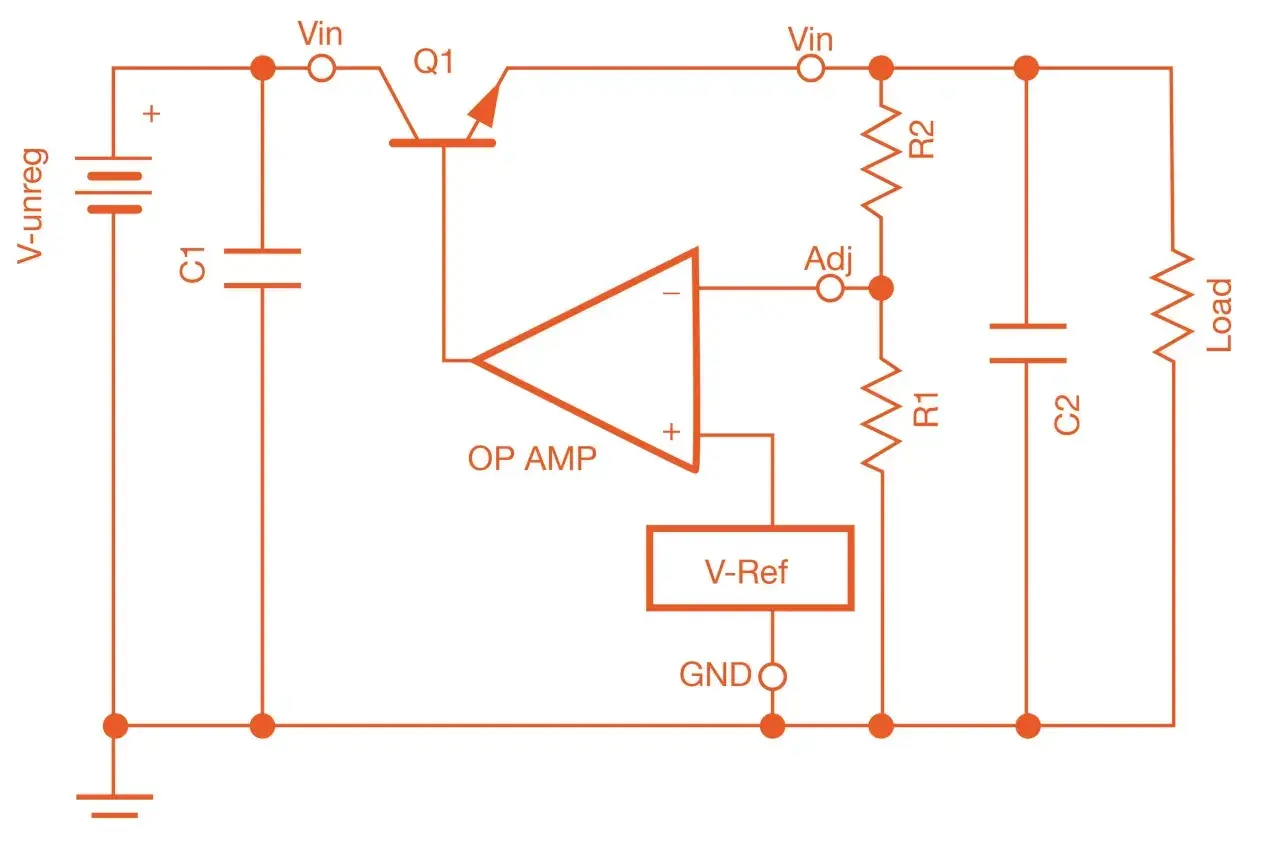

| Stabilizator napięcia | Utrzymuje napięcie w bezpiecznym zakresie | Wahania sieci, ochrona delikatnej elektroniki | Nie służy do dużej zmiany poziomu napięcia |
W opisach sklepów słowo „przetwornica” bywa używane bardzo szeroko, ale w praktyce warto doprecyzować, czy chodzi o przetwornicę DC/DC, inwerter DC/AC, czy urządzenie typu step-up/step-down. To ma znaczenie, bo inny sprzęt kupuje się do zasilenia laptopa z akumulatora 12 V, a inny do podłączenia instalacji PV do sieci domowej.
Jeśli potrzebujesz urządzenia tylko do zmiany poziomu napięcia z sieci, zwykle wystarczy transformator albo stabilizator. Jeśli źródłem jest akumulator, panel fotowoltaiczny albo magazyn energii, potrzebujesz już falownika lub odpowiedniej przetwornicy. I właśnie tutaj najłatwiej popełnić kosztowny błąd, bo sama nazwa produktu nie mówi jeszcze nic o tym, czy poradzi sobie z konkretnym obciążeniem. To prowadzi do kolejnego kroku: jak dobrać wszystko do domu i fotowoltaiki.
Jak dobrać rozwiązanie do domu i fotowoltaiki
Gdy dobieram układ zasilania, zaczynam od trzech pytań: jakie jest źródło energii, jakie jest obciążenie i jak długo ma to pracować. Dopiero potem patrzę na samą wartość napięcia. To podejście oszczędza sporo nerwów, bo napięcie jest tylko jednym z parametrów, a nie całym problemem.

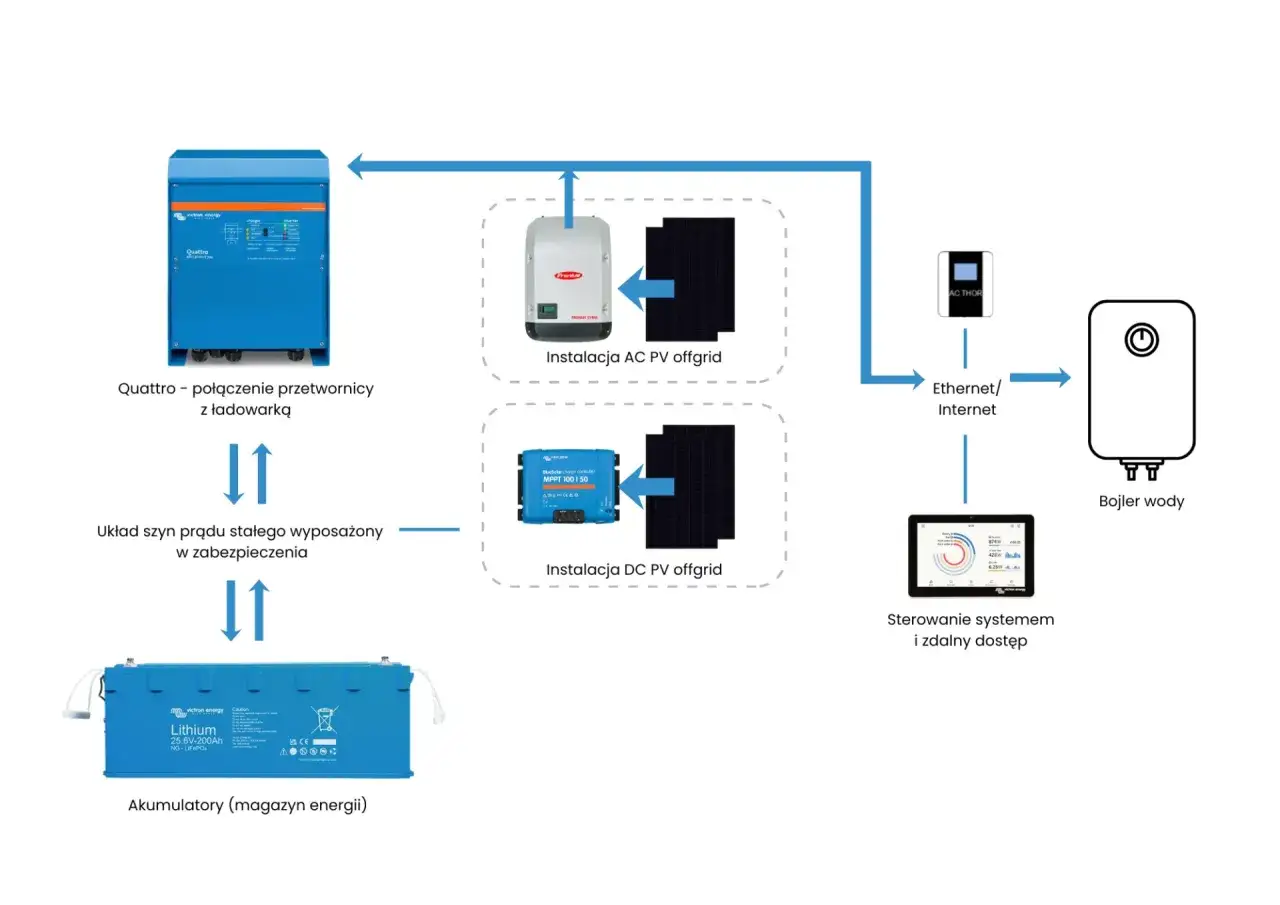

W instalacjach fotowoltaicznych falownik musi być dopasowany do zakresu napięcia po stronie paneli, liczby faz po stronie domu i wymogów sieci. Dla typowego domu jednorodzinnego nie wystarczy powiedzieć „mam panele, więc potrzebuję inwertera”. Trzeba jeszcze sprawdzić, czy będzie to wariant jednofazowy, trójfazowy, hybrydowy z magazynem energii czy wersja wyspowa do pracy bez sieci. Każde z tych rozwiązań ma inne granice i inny koszt wejścia.
Przy odbiornikach przenośnych ważna jest też moc. Zwykłe gniazdo 16 A przy 230 V daje około 3680 W maksymalnego obciążenia, i to jest praktyczny pułap, którego nie warto ignorować. Jeśli urządzenie ma 2000 W, to jeszcze nie znaczy, że zasilenie go z akumulatora 12 V będzie łatwe. Przy takiej mocy po stronie 12 V prąd rośnie do ponad 160 A, a po uwzględnieniu strat urządzenia jeszcze więcej. Dlatego w systemach magazynowania energii bardzo często przechodzi się na 24 V albo 48 V, bo przy tej samej mocy prąd jest znacznie mniejszy, a przewody i zabezpieczenia mogą być rozsądniej dobrane.
W sprzęcie sprowadzanym z zagranicy sprawdzam trzy rzeczy: napięcie wejściowe, częstotliwość i rodzaj obciążenia. Urządzenie opisane jako 100-240 V, 50/60 Hz zwykle będzie elastyczne, ale sprzęt z silnikiem, kompresorem albo transformatorem wewnętrznym bywa bardziej wymagający. W takich przypadkach sama zgodność napięcia to za mało, bo liczy się jeszcze kształt przebiegu i zapas mocy rozruchowej. Gdy tego nie uwzględnisz, sprzęt może działać niestabilnie albo w ogóle nie ruszyć.
Najczęstsze błędy przy konwersji napięcia
Najwięcej problemów widzę wtedy, gdy ktoś patrzy wyłącznie na wolty, a pomija resztę danych z tabliczki znamionowej. To najkrótsza droga do zakupu urządzenia, które „na papierze” wygląda dobrze, ale pod obciążeniem nie spełnia swojej roli.
- Mylenie napięcia z mocą. 230 V nie mówi jeszcze nic o tym, ile watów można pobrać bezpiecznie i ciągle.
- Ignorowanie częstotliwości. Sprzęt 60 Hz nie zawsze będzie pracował poprawnie przy 50 Hz, zwłaszcza jeśli ma silnik lub transformator.
- Wybór zbyt małej mocy ciągłej. Urządzenie może uruchomić się poprawnie, ale po kilku minutach przegrzeje się albo wyłączy.
- Brak zapasu dla rozruchu. Lodówka, pompa czy kompresor potrafią chwilowo pobrać dużo więcej niż wynika z ich mocy znamionowej.
- Użycie przetwornicy o niewłaściwym przebiegu. Tani przebieg modyfikowany bywa akceptowalny dla prostych ładowarek, ale nie dla każdego silnika czy urządzenia audio.
- Próba zastąpienia izolacji autotransformatorem. Jeśli potrzebujesz separacji dla bezpieczeństwa, sam autotransformator nie wystarczy.
Ja zazwyczaj zakładam przynajmniej 20-30% zapasu mocy, zwłaszcza wtedy, gdy w grę wchodzą urządzenia z rozruchem albo system ma pracować długo pod obciążeniem. To nie jest zasada magiczna, ale zdrowy margines, który ogranicza przegrzewanie, hałas i spadki napięcia. Przy tanich urządzeniach z rynku wtórnego lub z niepewnego źródła ten zapas jest jeszcze ważniejszy, bo realna sprawność często nie dorównuje temu, co sugeruje opis produktu.
Jeśli ktoś chce tylko zasilić prostą elektronikę, ryzyko jest mniejsze. Ale przy większych odbiornikach, szczególnie w domu i w instalacjach PV, każda pomyłka z napięciem, prądem albo częstotliwością od razu przekłada się na temperaturę przewodów, żywotność sprzętu i bezpieczeństwo użytkowania. Dlatego dobrze dobrany układ zasilania zawsze zaczyna się od parametów, a nie od samego napisu na obudowie.
Co zapamiętać, gdy napięcie trzeba dopasować do odbiornika
Najbardziej praktyczna zasada jest taka: najpierw sprawdzam, co jest źródłem energii, potem jakie parametry ma odbiornik, a dopiero na końcu wybieram urządzenie do zmiany napięcia. W Polsce punktem odniesienia są 230 V, 50 Hz i instalacje 230/400 V, więc każde rozwiązanie do pracy z energią elektryczną powinno być do tego standardu odniesione.
Jeżeli energia ma płynąć z paneli, akumulatora albo innego źródła stałego, zwykle potrzebny jest falownik lub odpowiednia przetwornica. Jeśli chcesz tylko zejść z 230 V na niższy poziom albo podnieść napięcie dla konkretnego urządzenia, najczęściej wystarczy transformator, czasem autotransformator, a czasem stabilizator. Nie ma jednego uniwersalnego urządzenia do wszystkiego, i właśnie to rozróżnienie najczęściej decyduje o tym, czy instalacja działa pewnie, czy generuje same kłopoty.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: patrz na napięcie, częstotliwość, moc i rodzaj obciążenia jako na jeden zestaw. Dopiero wtedy można sensownie dobrać sposób zmiany napięcia i uniknąć sytuacji, w której tani zakup okazuje się najdroższą częścią całego układu.
