Najkrócej: stabilne napięcie zależy od źródła, obciążenia i strat
- Niższe napięcie przy tej samej mocy oznacza wyższy prąd, a więc większe straty w przewodach.
- Do obniżania napięcia zwykle wybiera się układ typu buck, do podwyższania boost, a do obu kierunków buck-boost.
- Regulator liniowy jest prosty i cichy, ale przy dużej różnicy napięć oddaje energię w ciepło.
- W fotowoltaice liczy się nie tylko napięcie robocze, ale też maksymalne napięcie stringu w chłodzie i poprawny dobór osprzętu po stronie DC.
- Dobór układu zaczyna się od zakresu wejściowego, wymaganej mocy, sprawności i warunków termicznych.
Czym w praktyce jest zasilanie stałe

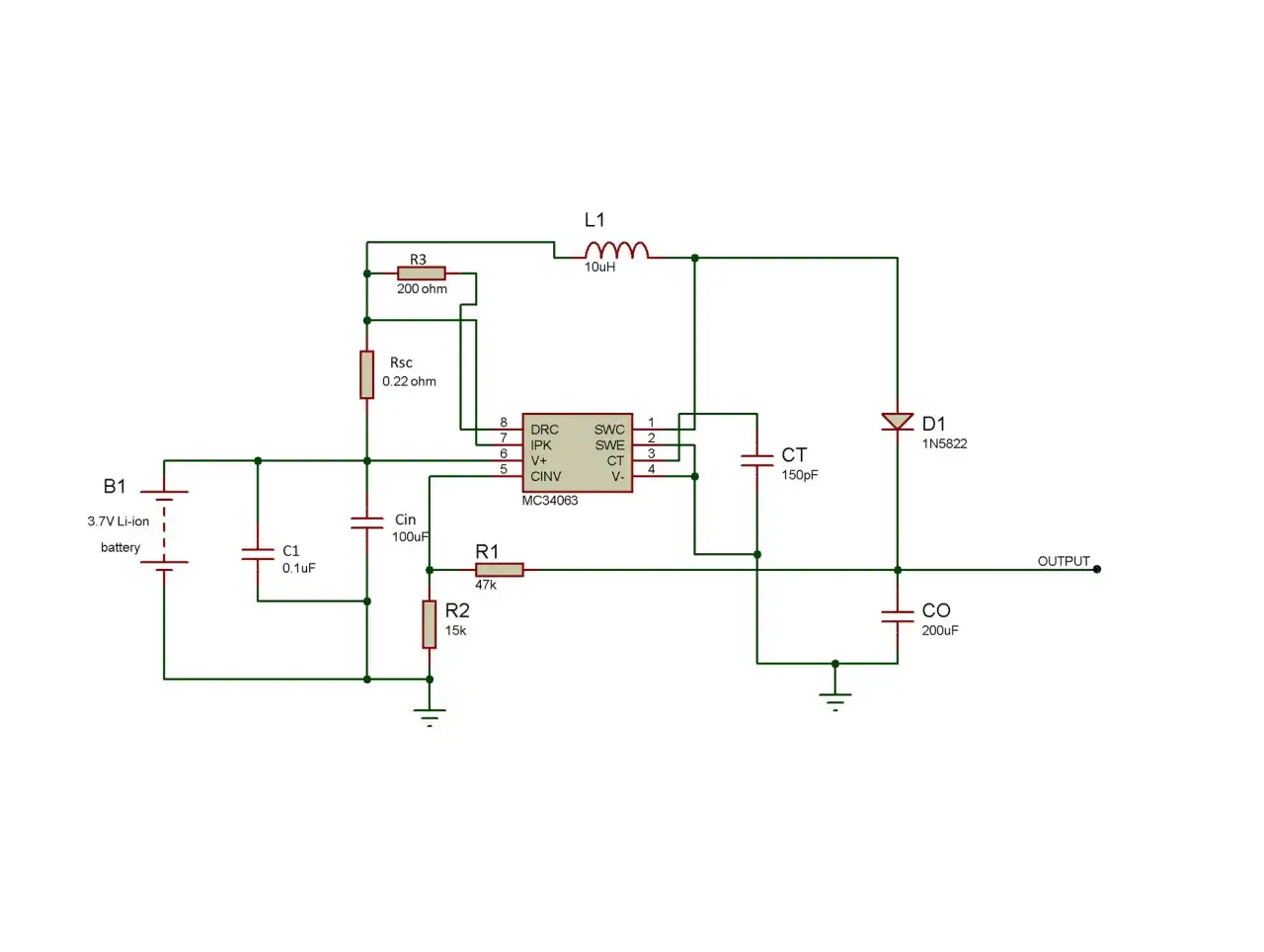

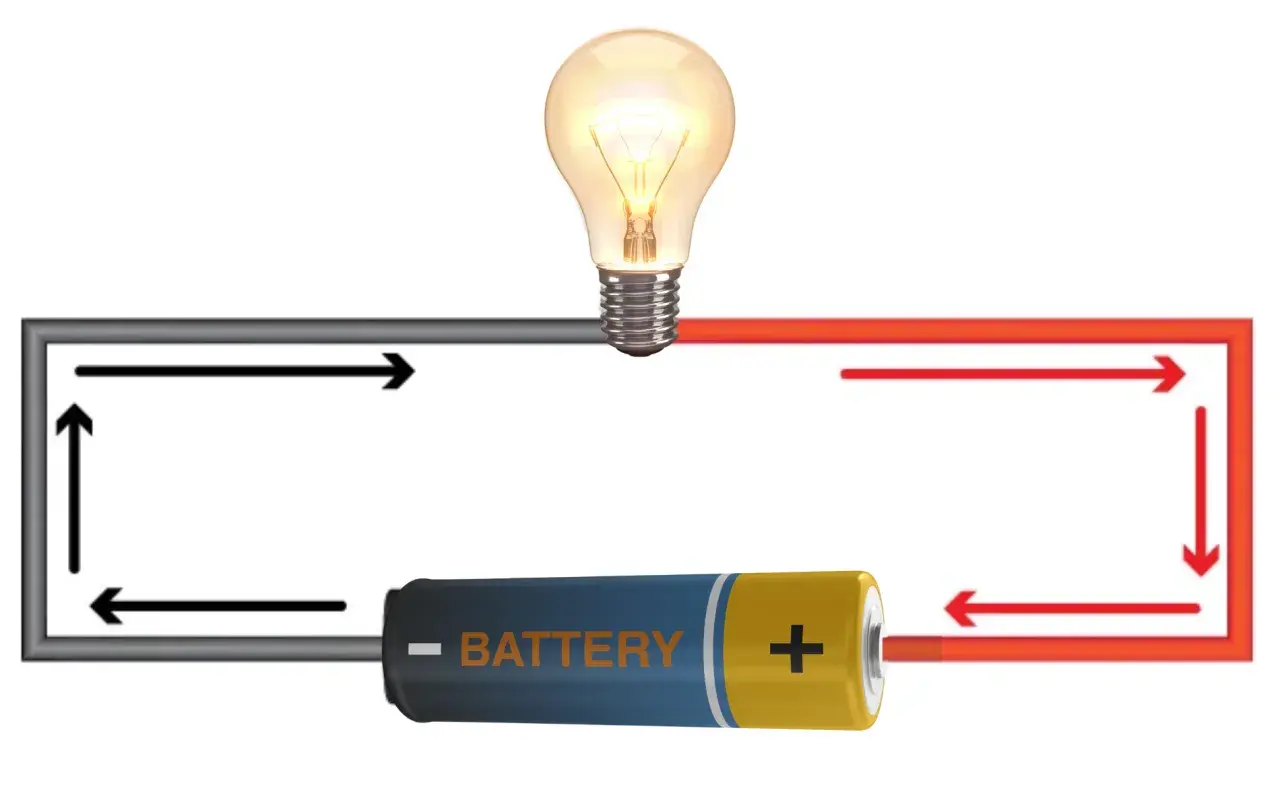

W zasilaniu stałym kierunek przepływu ładunków nie zmienia się okresowo, a napięcie ma stałą biegunowość. To dlatego takie źródła kojarzą się z akumulatorami, panelami PV, elektroniką użytkową, ładowarkami i układami sterowania, gdzie ważna jest przewidywalność pracy. W Polsce domowa sieć energetyczna daje 230 V i 50 Hz, więc praca z napięciem stałym zwykle oznacza dodatkowy etap konwersji.
Najprostszy błąd początkujących polega na patrzeniu wyłącznie na wartość napięcia, a nie na mocy i prądzie. Jeśli urządzenie ma pobierać 100 W, to przy 12 V popłynie około 8,3 A, przy 24 V około 4,2 A, a przy 48 V już tylko 2,1 A. To ogromna różnica dla przewodów, złącz i strat cieplnych. Ja właśnie od tego zaczynam każdą analizę: nie od „jakie napięcie mam”, tylko od „ile energii muszę dostarczyć i jakim prądem zapłacę za niskie napięcie”.
To rozróżnienie jest ważne, bo w kolejnych krokach decyduje o tym, czy potrzebny będzie prosty regulator, czy układ przełączający o wyższej sprawności.
Jak zmienia się napięcie i gdzie znikają waty
Zmiana napięcia w obwodach DC nie jest magią, tylko bilansowaniem energii. W idealnym świecie moc na wejściu i wyjściu byłaby taka sama, czyli P = U × I. Jeśli więc napięcie spada, prąd rośnie, a jeśli napięcie rośnie, prąd po stronie wejściowej musi spaść albo źródło musi oddać więcej energii. W praktyce część mocy zawsze ginie w postaci ciepła, dlatego sprawność układu ma znaczenie od pierwszego dnia pracy.
W prostych rozwiązaniach najczęściej spotkasz dwa podejścia. Regulator liniowy obniża napięcie „na oporze wewnętrznym” i jest świetny tam, gdzie różnica napięć jest mała oraz liczy się niski szum. Przetwornica impulsowa przełącza energię przez dławik i kondensatory, dzięki czemu potrafi działać znacznie sprawniej, ale wprowadza więcej zakłóceń i wymaga lepszego projektu PCB. Dławik, czyli cewka magazynująca energię w polu magnetycznym, jest tu jednym z kluczowych elementów.
Jeżeli potrzebujesz z 12 V zrobić 5 V, dobry układ impulsowy zwykle będzie lepszy niż liniowy, bo różnica napięć jest zbyt duża. Gdy natomiast chcesz zejść z 5,2 V do 5,0 V przy małym prądzie i bardzo czystym zasilaniu analogowym, liniowy regulator nadal ma sens. Następny krok to wybór konkretnej topologii.
Który układ wybrać do danego zadania
Tu najłatwiej pogubić się w nazwach, więc wolę prostą tabelę. Nie każda przetwornica robi to samo, a dobór topologii ma większe znaczenie niż marka układu.
| Topologia | Co robi | Kiedy ma sens | Najważniejsze ograniczenie |
|---|---|---|---|
| Buck | Obniża napięcie wejściowe do niższego wyjściowego | Z 12 V na 5 V, z 24 V na 12 V, z szyny wyższej do niższej | Nie podniesie napięcia ponad poziom wejściowy |
| Boost | Podwyższa napięcie wejściowe | Z akumulatora 3,7 V na 5 V, z 12 V na 19 V | Prąd po stronie wejściowej szybko rośnie przy dużej mocy |
| Buck-boost | Może obniżać i podwyższać napięcie | Gdy źródło zmienia się wokół docelowego napięcia, np. bateria 2,8-4,2 V | Jest bardziej złożony niż buck albo boost |
| LDO | Stabilizuje napięcie liniowo | Mały prąd, niska różnica napięć, niskie zakłócenia | Przy dużym spadku napięcia traci sprawność i grzeje się |
| Przetwornica odwracająca | Tworzy napięcie o przeciwnej polaryzacji | Układy wymagające szyny ujemnej, np. część elektroniki analogowej | Wymaga poprawnego projektu i kontroli zakłóceń |
Gdy dobieram układ do konkretnego projektu, patrzę najpierw na zakres wejściowy, potem na prąd szczytowy i dopiero później na „ładne” parametry katalogowe. Jeśli źródło jest niestabilne albo napięcie baterii mocno siada pod obciążeniem, buck-boost daje więcej spokoju niż kombinowanie z dwoma osobnymi torami zasilania. To prowadzi prosto do zastosowań, w których napięcie trzeba projektować z dużym zapasem, czyli do fotowoltaiki.
Dlaczego w fotowoltaice napięcie trzeba projektować z zapasem
W instalacjach PV napięcie nie jest wartością stałą w sensie praktycznym, nawet jeśli mówimy o napięciu stałym. Zależy od liczby modułów w stringu, temperatury, nasłonecznienia i punktu pracy falownika. Zimą napięcie obwodu otwartego może wzrosnąć, więc projektowanie „na styk” bywa po prostu błędem. Dlatego w obwodach DC tak ważne są komponenty dobrane do maksymalnego możliwego napięcia systemu, a nie tylko do warunków nominalnych.
W instalacjach PV dochodzi jeszcze temat MPPT, czyli śledzenia punktu maksymalnej mocy. To nie jest zwykła zmiana napięcia, tylko bieżące dopasowanie obciążenia tak, by moduły pracowały w punkcie, w którym oddają najwięcej energii. W praktyce falownik nie tylko przekształca napięcie na 230 V AC, ale też stale „szuka” najlepszego miejsca pracy po stronie wejściowej.
Do tego dochodzą bardzo konkretne wymagania bezpieczeństwa: rozłącznik po stronie DC, przewody odporne na UV, właściwe złącza i osprzęt przeznaczony do pracy przy napięciu stałym. To nie są detale. Przy instalacji PV właśnie one decydują, czy system będzie trwały i bezpieczny przez lata, czy zacznie sprawiać problemy już po pierwszych sezonach pracy.
Jak dobrać układ bez przepłacania
Najlepszy dobór nie zaczyna się od nazwy układu, tylko od kilku prostych pytań. Ja zwykle przechodzę przez taki porządek:
- Jaki jest rzeczywisty zakres napięcia wejściowego, a nie tylko wartość nominalna?
- Jakie napięcie wyjściowe ma być utrzymane i z jaką tolerancją?
- Jaki prąd pojawia się ciągle, a jaki tylko chwilowo przy starcie?
- Czy potrzebna jest izolacja galwaniczna, czyli oddzielenie wejścia i wyjścia dla bezpieczeństwa lub kompatybilności układu?
- Jakie są warunki cieplne i czy obudowa ma odprowadzić straty bez dodatkowego wentylatora?
- Jak duży jest budżet zakłóceń, zwłaszcza dla czujników, audio i sterowania?
Praktyczny przykład: jeśli z 12 V chcesz zasilić układ 5 V pobierający 2 A, to na wyjściu potrzebujesz 10 W. Przy sprawności 90% wejście musi dostarczyć około 11,1 W, więc źródło i przewody muszą wytrzymać dodatkowy prąd oraz oddać około 1,1 W strat. To niedużo, ale przy większych mocach liczby szybko rosną. W regulatorze liniowym przy tej samej sytuacji moc tracona byłaby znacznie większa, bo różnica napięć mnoży się przez prąd, czyli zamienia się w ciepło.
Jeśli układ pracuje na baterii, zwracam też uwagę na prąd własny, czyli pobór w spoczynku. W systemach niskomocowych potrafi on zjeść więcej energii niż sama elektronika użytkowa, szczególnie gdy urządzenie długo czeka w trybie czuwania. To właśnie dlatego dobre rozwiązanie bywa nie najtańsze na starcie, tylko najbardziej rozsądne w całym cyklu pracy.
Najczęstsze błędy, które potem kosztują najwięcej
W projektach zasilania najbardziej bolą nie spektakularne awarie, tylko drobne pomyłki, które sumują się w ciepło, spadki napięcia i niestabilność. Poniżej zebrałem te, które widzę najczęściej.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Dobór po wartości nominalnej zamiast po zakresie | Układ działa tylko częściowo albo wyłącza się przy spadku napięcia | Sprawdź cały zakres wejściowy, także w rozruchu i w niskiej temperaturze |
| Ignorowanie prądu szczytowego | Przegrzewanie, reset urządzenia, niestabilna praca | Dodaj zapas na start i obciążenia impulsowe |
| Za długie przewody przy niskim napięciu | Duże spadki napięcia i straty | Podnieś napięcie albo skróć trasę i zwiększ przekrój przewodu |
| Brak kontroli temperatury | Sprawność spada, a elementy pracują poza bezpiecznym zakresem | Uwzględnij derating i chłodzenie obudowy |
| Stosowanie osprzętu nieprzeznaczonego do DC | Łuk elektryczny, uszkodzenia styków, ryzyko pożaru | Używaj elementów opisanych do pracy po stronie stałonapięciowej |
W PV dodatkowo groźne jest lekceważenie napięcia obwodu otwartego, bo zimny poranek potrafi dać wyższe napięcie niż oczekiwano. To właśnie ten detal często odróżnia projekt „działa na papierze” od instalacji, która działa bez problemu przez lata.
Co sprawdzić, zanim podniesiesz lub obniżysz napięcie w swojej instalacji
Jeśli modernizujesz zasilanie w domu albo firmie, zaczynam od bardzo przyziemnej listy kontrolnej. Nie od reklamowanej sprawności, tylko od warunków pracy.
- Sprawdź, czy potrzebujesz stabilizacji napięcia, czy tylko kompensacji krótkich spadków.
- Policz moc z zapasem co najmniej 20-30 procent względem realnego obciążenia.
- Ustal, czy ważniejsza jest sprawność, niski szum, czy bezpieczeństwo izolacji.
- Zweryfikuj temperaturę otoczenia i sposób montażu, bo każdy układ ma granice termiczne.
- W systemach PV i magazynach energii nie pomijaj rozłączania, zabezpieczeń i komponentów certyfikowanych do pracy po stronie DC.
W praktyce najwięcej daje połączenie trzech rzeczy: właściwego typu przetwornicy, sensownego zapasu mocy i poprawnie zaprojektowanej instalacji przewodowej. Jeśli te elementy są policzone dobrze, zasilanie staje się przewidywalne, a nie „działające tylko przy dobrych warunkach”.
Jeśli mam zostawić jedną wskazówkę, to tę: zanim zmienisz napięcie, policz nie tylko samą wartość wyjściową, ale też prąd, straty, temperaturę i warunki pracy w najgorszym scenariuszu. Właśnie wtedy najłatwiej odróżnić układ, który tylko wygląda dobrze w specyfikacji, od takiego, który naprawdę sprawdzi się w domu, firmie albo instalacji fotowoltaicznej.
