Ważne jest, aby znać różnice między pomiarem prądu stałego (DC) a zmiennego (AC), a także jak dobrać odpowiedni zakres pomiarowy. Dzięki temu będziesz mógł bezpiecznie i efektywnie korzystać z multimetru, minimalizując ryzyko uszkodzenia urządzenia oraz obwodu elektrycznego.
Najistotniejsze informacje:
- Multimetr należy podłączyć szeregowo do obwodu, aby zmierzyć natężenie prądu.
- Ustawienia multimetru różnią się w zależności od rodzaju prądu: DC lub AC.
- Przed pomiarem otwórz obwód elektryczny, aby umożliwić przepływ prądu przez multimetr.
- Wybierz odpowiedni zakres pomiarowy, aby uniknąć uszkodzenia urządzenia.
- Bezpieczeństwo jest kluczowe; stosuj środki ostrożności, aby nie uszkodzić multimetru ani obwodu.
- Unikaj powszechnych błędów, takich jak niewłaściwe podłączenie przewodów czy ustawienie zakresu.
- Umiejętność rozpoznawania błędnych odczytów pomoże w skutecznym diagnozowaniu problemów.

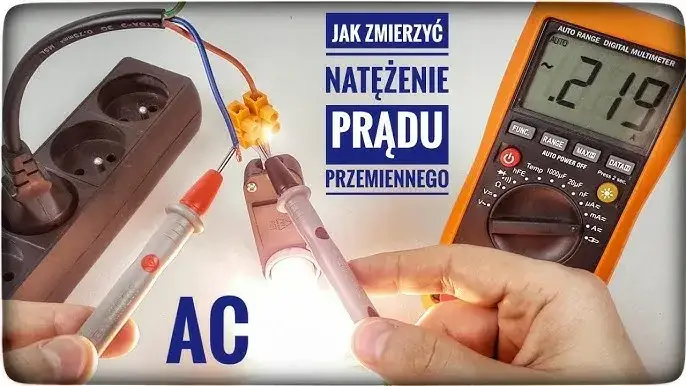

Jak prawidłowo podłączyć multimetr do pomiaru natężenia prądu
Aby zmierzyć natężenie prądu multimetrem, kluczowe jest prawidłowe podłączenie urządzenia do obwodu elektrycznego. Multimetr należy podłączyć szeregowo, co oznacza, że prąd musi przepływać przez multimetr. Rozpocznij od otwarcia obwodu, aby umożliwić podłączenie miernika. Następnie, podłącz czarny przewód pomiarowy do gniazda oznaczonego COM, a czerwony przewód do gniazda oznaczonego mA lub 10 (20)A, w zależności od oczekiwanej wartości prądu.Ważne jest, aby przed przystąpieniem do pomiaru upewnić się, że wybrany zakres pomiarowy nie jest mniejszy niż oczekiwana wartość prądu, aby uniknąć uszkodzenia urządzenia. W przypadku pomiaru prądu przemiennego, wartości odczytane z wyświetlacza będą wartością skuteczną. Jeśli nie jest możliwe przerywanie obwodu, można użyć miernika cęgowego, który pozwala na pomiar natężenia prądu bez ingerencji w układ, korzystając z zjawiska indukcji elektromagnetycznej.
Ustawienia multimetru dla pomiaru prądu stałego i zmiennego
Podczas korzystania z multimetru, ustawienia są kluczowe dla uzyskania dokładnych pomiarów. Aby zmierzyć prąd stały, ustaw obrotowy przełącznik funkcji w pozycję A, natomiast dla prądu zmiennego wybierz A~. Ważne jest, aby dobrać odpowiednie ustawienia w zależności od rodzaju prądu, który chcesz zmierzyć, co pozwoli na uzyskanie precyzyjnych wyników.
Przykłady urządzeń, które wykorzystują prąd stały to akumulatory oraz zasilacze do elektroniki, natomiast prąd zmienny znajdziesz w gniazdach elektrycznych w domach. Prawidłowe ustawienie multimetru jest kluczowe, aby uniknąć błędnych odczytów i potencjalnych uszkodzeń sprzętu.
Czytaj więcej: Do czego służy amperomierz? Zrozum funkcje i zastosowania tego narzędzia
Kluczowe kroki do wykonania pomiaru natężenia prądu
Aby zmierzyć natężenie prądu multimetrem, należy przejść przez kilka kluczowych kroków. Po pierwsze, upewnij się, że masz wszystkie niezbędne narzędzia, takie jak multimetr, przewody pomiarowe oraz obwód do pomiaru. Następnie, po otwarciu obwodu, podłącz multimetr w odpowiedni sposób. Ustaw przełącznik funkcji na odpowiednią wartość, aby umożliwić pomiar prądu stałego lub zmiennego. Pamiętaj, że musisz wybrać odpowiedni zakres pomiarowy, aby uniknąć uszkodzenia urządzenia.
Drugim krokiem jest podłączenie przewodów pomiarowych do multimetru. Podłącz czarny przewód do gniazda oznaczonego COM, a czerwony przewód do gniazda oznaczonego mA lub 10 (20)A, w zależności od oczekiwanej wartości prądu. Upewnij się, że przewody są dobrze podłączone, aby zapewnić dokładność pomiaru. Kiedy wszystko jest już podłączone, możesz przystąpić do pomiaru natężenia prądu, otwierając obwód elektryczny i pozwalając prądowi na przepływ przez multimetr.
Na koniec, odczytaj wynik z wyświetlacza multimetru. W przypadku pomiaru prądu przemiennego, wartość, którą zobaczysz, będzie wartością skuteczną. Jeśli pomiar jest wykonany poprawnie, powinieneś uzyskać dokładny odczyt natężenia prądu w obwodzie. Pamiętaj, aby zawsze upewnić się, że zakres pomiarowy jest odpowiedni, a urządzenie działa prawidłowo.
- Multimetr
- Przewody pomiarowe
- Obwód do pomiaru
Jak otworzyć obwód elektryczny przed pomiarem
Otwieranie obwodu elektrycznego jest kluczowym krokiem przed pomiarem natężenia prądu. Dzięki temu możesz bezpiecznie podłączyć multimetr, co pozwoli na dokładny pomiar. Aby to zrobić, najpierw wyłącz zasilanie w obwodzie, co zapobiegnie przypadkowemu porażeniu prądem. Następnie zidentyfikuj miejsce w obwodzie, które chcesz otworzyć, i upewnij się, że przewody są odpowiednio zabezpieczone. Po otwarciu obwodu, możesz przystąpić do podłączenia multimetru.
Wybór odpowiedniego zakresu pomiarowego multimetru
Wybór odpowiedniego zakresu pomiarowego multimetru jest kluczowy dla uzyskania dokładnych wyników oraz uniknięcia uszkodzenia urządzenia. Każdy multimetr ma różne zakresy, które pozwalają na pomiar prądu w różnych wartościach. Przykładowo, jeśli oczekujesz pomiaru prądu wynoszącego 5 A, wybierz zakres, który obejmuje tę wartość, aby zapewnić dokładność. Ustawienie zbyt niskiego zakresu może prowadzić do błędnych odczytów lub uszkodzenia multimetru.
Typowe zakresy pomiarowe dla prądu stałego to: 200 mA, 2 A, 10 A, a dla prądu zmiennego to 200 mA, 2 A, 10 A. Wybierając odpowiedni zakres, zawsze lepiej jest zacząć od najwyższego dostępnego ustawienia i stopniowo zmniejszać zakres, aż uzyskasz satysfakcjonujący odczyt. Dzięki temu zminimalizujesz ryzyko uszkodzenia urządzenia oraz poprawisz dokładność pomiaru.
Jak uniknąć uszkodzenia multimetru i obwodu
Aby zapobiec uszkodzeniu multimetru oraz obwodu podczas pomiaru natężenia prądu, należy przestrzegać kilku kluczowych zasad. Przede wszystkim, zawsze wybieraj odpowiedni zakres pomiarowy, który odpowiada oczekiwanej wartości prądu. Ustawienie zbyt niskiego zakresu może prowadzić do uszkodzenia multimetru. Ponadto, przed rozpoczęciem pomiaru upewnij się, że obwód jest otwarty, co pozwoli na bezpieczne podłączenie multimetru.
Ważne jest także, aby podczas pracy z multimetr nie dotykać go mokrymi rękami ani nie używać go w wilgotnym otoczeniu, co zwiększa ryzyko zwarcia. Zawsze pamiętaj, aby podłączać przewody pomiarowe do multimetru w odpowiedniej kolejności, a także aby nie przekraczać maksymalnych wartości prądu, które mogą uszkodzić urządzenie. Dobrze jest również regularnie sprawdzać stan przewodów i gniazd, aby upewnić się, że nie są one uszkodzone ani zużyte.
Częste błędy przy pomiarze natężenia prądu i ich unikanie
Podczas pomiaru natężenia prądu, wiele osób popełnia typowe błędy, które mogą prowadzić do nieprawidłowych odczytów lub uszkodzenia sprzętu. Jednym z najczęstszych błędów jest niewłaściwe ustawienie zakresu na multimetrze. Użytkownicy często wybierają zakres, który jest zbyt niski względem rzeczywistego natężenia prądu, co może skutkować błędnym odczytem lub uszkodzeniem urządzenia. Kolejnym powszechnym błędem jest niewłaściwe podłączenie przewodów, co prowadzi do zwarcia lub nieczytelnych wyników.
Innym istotnym błędem jest nieotwieranie obwodu elektrycznego przed podłączeniem multimetru. Prowadzi to do sytuacji, w której prąd przepływa przez multimetr, zanim zostanie on właściwie podłączony, co może uszkodzić urządzenie. Warto również pamiętać o regularnym sprawdzaniu stanu multimetru i przewodów, aby uniknąć problemów związanych z ich zużyciem. Unikając tych typowych błędów, można znacznie zwiększyć dokładność pomiarów i bezpieczeństwo pracy z multimetr.Jak rozpoznać i naprawić błędne odczyty pomiarowe
Rozpoznawanie błędnych odczytów pomiarowych z multimetru jest kluczowe dla uzyskania dokładnych wyników. Jeśli wartości, które widzisz na wyświetlaczu, wydają się nienaturalnie wysokie lub niskie, może to wskazywać na problem. Na przykład, jeśli mierzysz prąd w obwodzie, który powinien wynosić 2 A, a multimetr pokazuje 20 A, może to oznaczać, że zakres pomiarowy jest zbyt niski lub przewody są źle podłączone. Upewnij się, że przewody są prawidłowo podłączone i że multimetr jest ustawiony na odpowiedni zakres.
Innym typowym problemem są fluktuacje odczytów, które mogą wskazywać na niestabilne połączenie lub uszkodzone przewody. Jeżeli odczyty zmieniają się w krótkich odstępach czasu, warto sprawdzić stan przewodów pomiarowych oraz gniazd. Używając multimetru, zawsze warto również porównać odczyty z innymi źródłami, aby upewnić się, że wyniki są zgodne. W przypadku podejrzenia o błędne odczyty, warto również zresetować multimetr, co czasami rozwiązuje problemy z błędnymi pomiarami.
Jak wykorzystać multimetr do analizy jakości energii elektrycznej
Multimetr to nie tylko narzędzie do pomiaru natężenia prądu, ale także potężne urządzenie, które może być wykorzystane do analizy jakości energii elektrycznej. W dzisiejszych czasach, gdy wiele urządzeń elektronicznych wymaga stabilnego zasilania, umiejętność monitorowania parametrów jakości energii staje się coraz bardziej istotna. Możesz używać multimetru do sprawdzania napięcia, częstotliwości oraz współczynnika mocy, co pomoże w identyfikacji problemów z zasilaniem, takich jak wahania napięcia czy harmoniczne.
W przyszłości, z rosnącą popularnością inteligentnych domów i systemów zarządzania energią, umiejętność korzystania z multimetru w kontekście analizy jakości energii stanie się kluczowa. Warto zainwestować w multimetry, które oferują funkcje analizy jakości energii, co pozwoli na bardziej zaawansowane pomiary i lepsze zrozumienie, jak różne urządzenia wpływają na ogólną efektywność energetyczną. Dzięki temu możesz nie tylko zwiększyć wydajność swojego systemu, ale także przyczynić się do oszczędności energii i kosztów związanych z użytkowaniem energii elektrycznej.
