W tym artykule przedstawimy kroki, które należy podjąć, aby prawidłowo sprawdzić zwarcie multimetrem, a także omówimy, jak diagnozować problemy w różnych elementach elektronicznych. Dzięki tym informacjom będziesz w stanie szybko i efektywnie zidentyfikować usterki w instalacji elektrycznej.
Kluczowe informacje:
- Przed rozpoczęciem pomiarów zawsze wyłącz zasilanie, aby zapewnić bezpieczeństwo.
- Ustaw multimetr na tryb pomiaru rezystancji lub funkcję brzęczyka do wykrywania zwarć.
- Sprawdzaj rezystancję między przewodami w instalacji elektrycznej, aby zidentyfikować zwarcia.
- Techniki pomiaru różnią się w zależności od elementu, np. grzałki czy płytek PCB.
- Unikaj najczęstszych błędów, które mogą prowadzić do fałszywych odczytów.
Jak przygotować się do sprawdzania zwarcia multimetrem dla bezpieczeństwa
Przed przystąpieniem do sprawdzania zwarcia multimetrem, bezpieczeństwo jest kluczowe. Ważne jest, aby upewnić się, że zasilanie w obwodzie jest wyłączone. Tylko wtedy można uniknąć ryzyka porażenia prądem oraz uszkodzenia urządzenia. Zrozumienie, jak odpowiednio przygotować się do pomiarów, jest pierwszym krokiem do skutecznego wykrywania problemów w instalacji elektrycznej.
Wybór odpowiedniego multimetru jest również istotny. Powinien on mieć funkcje, które umożliwiają pomiar rezystancji oraz testowanie ciągłości. Multimetry cyfrowe są często bardziej precyzyjne i łatwiejsze w użyciu niż modele analogowe. Zainwestowanie w dobry sprzęt może zaoszczędzić czas i pieniądze w dłuższej perspektywie.Upewnij się, że zasilanie jest wyłączone przed pomiarami
Aby zapewnić bezpieczeństwo podczas pomiarów, pierwszym krokiem jest wyłączenie zasilania. Zrób to, odłączając urządzenie od gniazdka lub wyłączając odpowiedni bezpiecznik w tablicy rozdzielczej. Następnie, aby upewnić się, że obwód jest de-energizowany, można użyć multimetru ustawionego na pomiar napięcia. Jeśli multimetr pokazuje wartość 0 V, oznacza to, że zasilanie zostało prawidłowo wyłączone. Pamiętaj, aby nigdy nie przeprowadzać pomiarów na energii elektrycznej, ponieważ może to prowadzić do poważnych obrażeń.
Wybór odpowiedniego multimetru do pomiaru zwarcia
Wybór odpowiedniego multimetru jest kluczowy, gdy chcesz sprawdzić zwarcie multimetrem. Przy zakupie zwróć uwagę na kilka istotnych cech. Po pierwsze, multimetr powinien mieć funkcję pomiaru rezystancji oraz możliwość testowania ciągłości, co jest niezbędne do wykrywania zwarć. Po drugie, warto zainwestować w multimetr z cyfrowym wyświetlaczem, który ułatwia odczyt wyników, a także oferuje automatyczne przełączanie zakresów pomiarowych, co zwiększa dokładność pomiaru.
Innym ważnym aspektem jest zakres pomiarowy. Wybierając multimetr, upewnij się, że jego zakres obejmuje niskie wartości rezystancji, co jest istotne przy sprawdzaniu zwarć. Dobrze jest również, gdy urządzenie ma funkcję brzęczyka, która sygnalizuje niską rezystancję dźwiękiem, co ułatwia identyfikację problemów. Wreszcie, zwróć uwagę na trwałość i jakość wykonania multimetru, aby mógł on wytrzymać długotrwałe użytkowanie w różnych warunkach.Jak sprawdzić zwarcie multimetrem krok po kroku dla dokładnych wyników
Aby skutecznie sprawdzić zwarcie multimetrem, należy postępować zgodnie z kilkoma krokami. Po pierwsze, upewnij się, że zasilanie w obwodzie jest wyłączone. Następnie ustaw multimetr na tryb pomiaru rezystancji lub funkcję brzęczyka. Po dokonaniu tych ustawień, możesz przystąpić do pomiarów, zaczynając od sprawdzenia ciągłości przewodów. Podłącz sondy multimetru do końców przewodów, które chcesz sprawdzić. Jeśli multimetr wyda sygnał dźwiękowy, oznacza to, że występuje zwarcie.
W przypadku sprawdzania elementów, takich jak grzałki, odłącz je od zasilania i zmierz rezystancję między końcówkami. Oczekuj wartości kilkudziesięciu omów, a między końcówkami a obudową nie powinno być ciągłości. W ten sposób upewnisz się, że nie ma zwarcia w grzałce. W przypadku płytek drukowanych, podłącz jedną sondę do podejrzanego połączenia, a drugą do punktu uziemienia, aby zmierzyć rezystancję i zlokalizować ewentualne zwarcia.
Na koniec, jeśli chcesz sprawdzić akumulator, najpierw zmierz napięcie, które powinno wynosić około 12,6 V. Następnie ustaw multimetr na pomiar rezystancji, aby sprawdzić, czy nie występuje zwarcie wewnętrzne. Bardzo niska rezystancja może wskazywać na problem. Pamiętaj, aby zawsze wykonywać pomiary ostrożnie i upewnić się, że zasilanie jest wyłączone.
- Upewnij się, że zasilanie jest wyłączone.
- Ustaw multimetr na pomiar rezystancji lub funkcję brzęczyka.
- Sprawdź ciągłość przewodów, podłączając sondy do końców.
- W przypadku grzałek, zmierz rezystancję między końcówkami.
- W przypadku płytek PCB, podłącz sondy do podejrzanego połączenia i punktu uziemienia.
- Sprawdź napięcie akumulatora i zmierz rezystancję dla wykrycia zwarcia wewnętrznego.

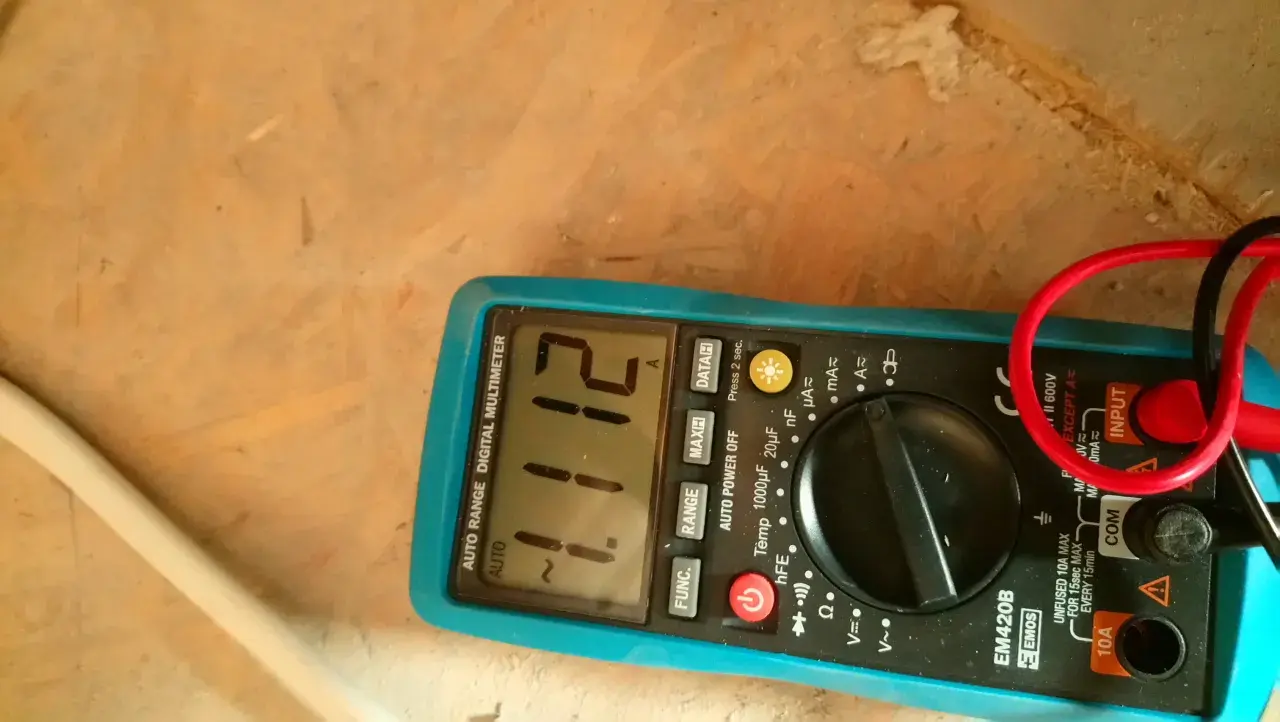

Ustawienia multimetru do pomiaru rezystancji i ciągłości

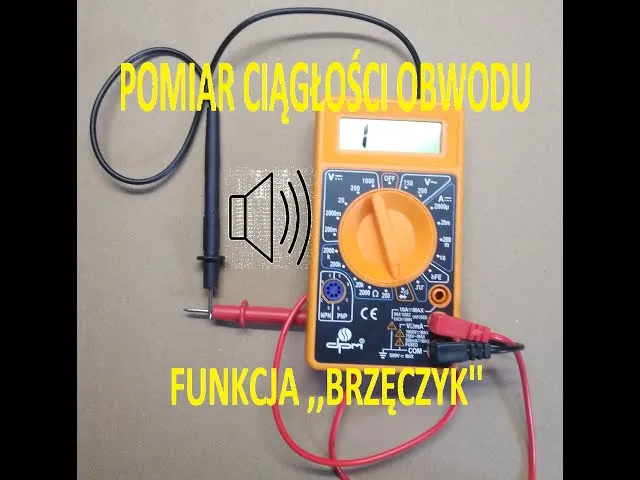

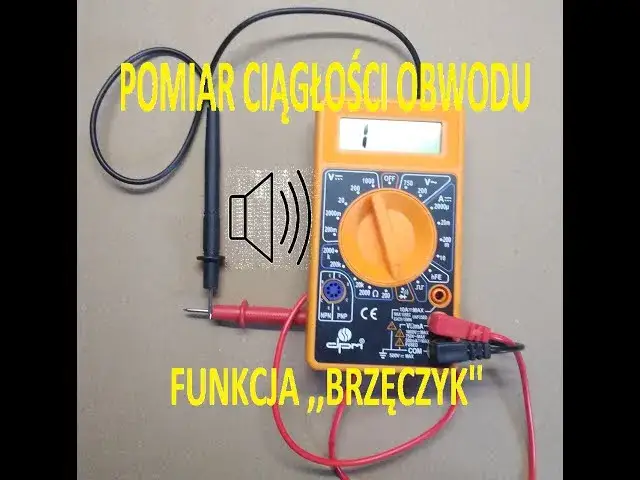

Aby prawidłowo sprawdzić zwarcie multimetrem, kluczowe jest odpowiednie ustawienie urządzenia. Zacznij od przełączenia multimetru na tryb pomiaru rezystancji, oznaczany często symbolem Ω. W tym trybie multimetr zmierzy opór elektryczny między dwoma punktami, co jest istotne przy wykrywaniu zwarć. Alternatywnie, możesz użyć funkcji brzęczyka, która sygnalizuje niską rezystancję dźwiękiem, co jest szczególnie przydatne podczas testowania ciągłości przewodów.
Upewnij się, że multimetr jest odpowiednio skalibrowany, aby zapewnić dokładność pomiarów. W przypadku multimetru z automatycznym przełączaniem zakresu, nie musisz się martwić o dobór odpowiedniego zakresu, ponieważ urządzenie zrobi to samo. Z kolei w modelach manualnych, zwróć uwagę na zakres pomiarowy, aby nie przekroczyć wartości, co mogłoby uszkodzić multimetr. Prawidłowe ustawienia są kluczowe dla uzyskania rzetelnych wyników pomiarów.
Techniki pomiaru między przewodami w instalacji elektrycznej
W celu zidentyfikowania zwarć w instalacji elektrycznej, należy zastosować odpowiednie techniki pomiarowe. Po pierwsze, upewnij się, że zasilanie jest wyłączone, a następnie podłącz sondy multimetru do końców przewodów, które chcesz sprawdzić. Na przykład, jeśli mierzysz między przewodem fazowym a zerowym, multimetr powinien wskazać niską wartość rezystancji, co sugeruje, że nie ma zwarcia. Jeśli multimetr wyda sygnał dźwiękowy, oznacza to, że występuje ciągłość, co jest dobrym znakiem.
Innym przykładem jest sprawdzanie grzałek w urządzeniach, takich jak pralki. Po odłączeniu grzałki od zasilania, zmierz rezystancję między końcówkami grzałki. Oczekiwana wartość powinna wynosić kilkadziesiąt omów. Jeśli multimetr wskazuje wartość bliską zeru, oznacza to zwarcie. W przypadku płytek drukowanych (PCB), podłącz jedną sondę do podejrzanego połączenia, a drugą do punktu uziemienia. Zmniejszająca się rezystancja w miarę zbliżania się do miejsca zwarcia pomoże w jego lokalizacji.
Jak diagnozować zwarcia w różnych elementach elektronicznych
Diagnostyka zwarć w elementach elektronicznych wymaga zrozumienia, jak różne komponenty działają i jak mogą ulec uszkodzeniu. W przypadku grzałek, na przykład, należy zwrócić uwagę na ich rezystancję. Sprawdzanie grzałek polega na odłączeniu ich od zasilania i zmierzeniu oporu między końcówkami. Oczekiwana wartość powinna wynosić kilkadziesiąt omów. Jeśli multimetr wskazuje wartość bliską zeru, oznacza to, że występuje zwarcie, co może prowadzić do uszkodzenia urządzenia.
Innym elementem, który często wymaga diagnostyki, są silniki elektryczne. Aby sprawdzić, czy występuje zwarcie, można zmierzyć rezystancję między uzwojeniami silnika. Wartość powinna być niska, ale nie zerowa. Jeśli multimetr wskazuje bardzo małą rezystancję, może to oznaczać, że uzwojenia są uszkodzone. W przypadku płytek drukowanych (PCB), podłącz jedną sondę do podejrzanego połączenia, a drugą do punktu uziemienia. Zmniejszająca się rezystancja w miarę zbliżania się do miejsca zwarcia pomoże w jego lokalizacji.
Sprawdzanie zwarcia w grzałkach i silnikach elektrycznych
Aby sprawdzić zwarcie w grzałkach, najpierw odłącz je od zasilania. Następnie użyj multimetru ustawionego na pomiar rezystancji. Zmierz opór między końcówkami grzałki; wartość powinna wynosić około 30-50 omów. Jeżeli multimetr wskazuje zerową rezystancję, oznacza to, że grzałka ma zwarcie i wymaga wymiany. W przypadku silników elektrycznych, zmierz rezystancję między uzwojeniami. Oczekiwana wartość powinna być niska, ale nie zerowa. W przypadku wartości bliskiej zeru, silnik może być uszkodzony i wymaga naprawy lub wymiany.
Wykrywanie zwarć na płytkach drukowanych (PCB)
Wykrywanie zwarć na płytkach drukowanych (PCB) wymaga precyzyjnych technik. Aby to zrobić, zacznij od wyłączenia zasilania i upewnienia się, że płytka jest odłączona od wszelkich źródeł energii. Następnie użyj multimetru ustawionego na pomiar rezystancji lub funkcję brzęczyka. Podłącz jedną sondę do podejrzanego połączenia, a drugą do pobliskiego punktu uziemienia. Jeśli multimetr wskazuje niską rezystancję lub wydaje dźwięk, oznacza to, że istnieje zwarcie w danym obszarze płytki.
Na przykład, jeśli podejrzewasz zwarcie w obwodzie zasilania na płytce PCB, możesz zmierzyć rezystancję między ścieżkami prowadzącymi do komponentów. Zmniejszająca się rezystancja w miarę zbliżania się do miejsca zwarcia pomoże w jego lokalizacji. Jeśli znajdziesz miejsce o bardzo niskiej rezystancji, może to wskazywać na uszkodzenie izolacji lub zwarcie między ścieżkami. W takich przypadkach konieczne może być dalsze badanie lub naprawa, aby przywrócić prawidłowe działanie płytki.
Jak unikać najczęstszych błędów podczas pomiarów multimetrem
Podczas używania multimetru do pomiarów zwarć, łatwo jest popełnić błędy, które mogą prowadzić do nieprawidłowych wyników. Jednym z najczęstszych błędów jest niewłaściwe ustawienie multimetru przed rozpoczęciem pomiarów. Upewnij się, że multimetr jest w trybie pomiaru rezystancji lub brzęczyka, aby uzyskać dokładne wyniki. Kolejnym błędem jest pomiar na włączonym zasilaniu, co może nie tylko prowadzić do błędnych odczytów, ale także uszkodzić urządzenie. Zawsze upewniaj się, że zasilanie jest wyłączone przed przystąpieniem do pomiarów.
Innym powszechnym błędem jest nieodpowiednia interpretacja wyników pomiarów. Wartości bliskie zeru mogą sugerować zwarcie, ale mogą również wynikać z uszkodzenia samego multimetru. Dlatego ważne jest, aby zawsze porównywać wyniki z oczekiwanymi wartościami dla danego komponentu. Jeśli masz wątpliwości, wykonaj pomiar ponownie lub skonsultuj się z dokumentacją techniczną. Poniżej znajduje się tabela z najczęstszymi błędami, ich przyczynami i rozwiązaniami.
| Błąd | Przyczyna | Rozwiązanie |
| Niewłaściwe ustawienie multimetru | Ustawienia niezgodne z typem pomiaru | Sprawdź ustawienia przed pomiarem |
| Pomiary na włączonym zasilaniu | Nie wyłączono zasilania | Wyłącz zasilanie przed pomiarem |
| Nieprawidłowa interpretacja wyników | Brak odniesienia do wartości oczekiwanych | Porównaj wyniki z dokumentacją |
Problemy z interpretacją wyników pomiarów i ich rozwiązania
Jednym z kluczowych wyzwań podczas używania multimetru jest właściwa interpretacja wyników pomiarów. Często zdarza się, że użytkownicy mylą wartości rezystancji, co prowadzi do błędnych wniosków o stanie komponentów. Na przykład, niska rezystancja może sugerować zwarcie, ale może również być wynikiem normalnego działania urządzenia. Dlatego ważne jest, aby mieć odniesienie do oczekiwanych wartości dla danego komponentu. Jeśli wyniki są niejednoznaczne, warto wykonać dodatkowe pomiary, aby potwierdzić diagnozę.
Jakie błędy mogą prowadzić do fałszywych odczytów i jak ich unikać
Fałszywe odczyty mogą być wynikiem wielu czynników, w tym niewłaściwego ustawienia multimetru, zanieczyszczeń na sondach lub uszkodzenia samego urządzenia. Aby uniknąć tych problemów, zawsze sprawdzaj, czy multimetr jest w odpowiednim trybie, a sondy są czyste i w dobrym stanie. Ponadto, upewnij się, że wykonujesz pomiary w odpowiednich warunkach, unikając wilgoci i zanieczyszczeń, które mogą wpłynąć na wyniki. Regularne kalibrowanie multimetru również pomoże w uzyskaniu dokładnych pomiarów.
Jak wykorzystać multimetr do analizy i naprawy obwodów elektronicznych
Wykorzystanie multimetru nie kończy się na prostym pomiarze rezystancji czy wykrywaniu zwarć. Możesz również zastosować go do analizy i naprawy obwodów elektronicznych poprzez monitorowanie zmian w rezystancji podczas pracy urządzenia. Dzięki temu można zidentyfikować problemy z komponentami, które mogą jeszcze działać, ale nie funkcjonują optymalnie. Na przykład, jeśli zauważysz, że rezystancja w obwodzie wzrasta podczas pracy, może to wskazywać na początkowe uszkodzenie, które warto naprawić, zanim doprowadzi do całkowitego awarii.
Dodatkowo, w kontekście rozwoju technologii, warto zwrócić uwagę na multimetry z funkcjami analizy danych, które mogą rejestrować zmiany w czasie rzeczywistym. Takie urządzenia pozwalają na monitorowanie obwodów w trakcie ich działania, co jest niezwykle przydatne w diagnostyce bardziej skomplikowanych systemów elektronicznych. Zbierając dane na temat rezystancji i innych parametrów, możesz lepiej zrozumieć, jak działają poszczególne komponenty i wprowadzać odpowiednie poprawki, co w dłuższej perspektywie może zaoszczędzić czas i pieniądze na naprawach.
