Moc bierna nie jest energią, którą ktoś „zużywa” w prosty, intuicyjny sposób, ale w obwodach prądu przemiennego wpływa na rachunki, obciążenie sieci i dobór urządzeń kompensacyjnych. W tym tekście rozkładam temat na czynniki pierwsze: wyjaśniam, skąd bierze się bierna składowa, kiedy generuje koszty, jak ją rozpoznać na fakturze i co zrobić, żeby nie płacić za nią więcej niż trzeba.
Najważniejsze fakty o energii biernej w praktyce
- To składowa związana z tworzeniem pól magnetycznych i elektrycznych w obwodach AC, a nie z wykonaniem pracy użytecznej.
- Najczęściej rośnie tam, gdzie pracują silniki, transformatory, falowniki, UPS-y, LED-y i instalacje PV.
- Opłaty pojawiają się zwykle wtedy, gdy pobór albo oddawanie tej składowej przekracza poziom umowny lub taryfowy.
- Sam rachunek nie wystarczy do diagnozy, potrzebny jest też profil obciążenia i informacja o wartości
tgφlubcosφ. - Źle dobrana kompensacja potrafi pogorszyć sytuację, zwłaszcza w instalacjach z dużą liczbą urządzeń elektronicznych.
Jak energia bierna zachowuje się w obwodzie prądu przemiennego
W prądzie przemiennym napięcie i prąd nie zmieniają się zawsze idealnie w tej samej chwili. Gdy odbiornik potrzebuje pola magnetycznego lub elektrycznego, część energii krąży między siecią a urządzeniem zamiast zamieniać się na pracę użyteczną. To właśnie ta składowa sprawia, że przewody, transformatory i zabezpieczenia są bardziej obciążone, niż wynikałoby to z samego zużycia energii czynnej.
Najwygodniej spojrzeć na to przez trzy wielkości:
| Wielkość | Oznaczenie | Co opisuje | Dlaczego jest ważna |
|---|---|---|---|
| Moc czynna | P |
Energię zamienianą na pracę, ciepło, ruch albo światło | To ona realnie zasila urządzenie i najczęściej przekłada się na kWh |
| Składowa bierna | Q |
Energię potrzebną do wytworzenia pól w odbiornikach | Nie wykonuje pracy użytecznej, ale obciąża instalację i sieć |
| Moc pozorna | S |
Całkowite „zapotrzebowanie” widziane przez sieć | Pokazuje, jak duży prąd musi przepłynąć przez przewody i aparaturę |
Dla porządku: P = U × I × cosφ, Q = U × I × sinφ, a S = U × I. Właśnie dlatego współczynnik cosφ jest tak ważny, bo pokazuje, jaka część energii realnie wykonuje pracę, a jaka tylko „krąży” w obwodzie.
To rozróżnienie brzmi technicznie, ale bez niego trudno później zrozumieć, skąd biorą się opłaty i kiedy kompensacja ma sens, a kiedy nie. Gdy ten mechanizm jest jasny, łatwiej przejść do pytania, kiedy zaczyna on kosztować.
Kiedy pojawiają się dodatkowe koszty i kogo to dotyczy
Operator nie nalicza opłat za sam fakt, że składowa bierna istnieje. Problem zaczyna się wtedy, gdy jej pobór albo oddawanie przekracza poziom ustalony w umowie lub taryfie, bo sieć musi dostarczyć większy prąd, niż wynikałoby to z samego poboru energii czynnej. Jak podaje URE, nadmiar energii biernej obciąża sieć, ogranicza jej przepustowość i może powodować przegrzania oraz przepięcia.
W praktyce dotyczy to przede wszystkim obiektów z takimi odbiornikami jak:
- silniki indukcyjne, pompy, sprężarki i wentylatory,
- transformatory i duże zasilacze,
- spawarki, piece, maszyny produkcyjne i urządzenia o zmiennym obciążeniu,
- UPS-y, zasilacze impulsowe, oświetlenie LED i elektronika sterująca,
- instalacje fotowoltaiczne, falowniki i długie odcinki kablowe, które zwiększają znaczenie pojemnościowej składowej.
Jak podaje TAURON Dystrybucja, opłata ta nie dotyczy gospodarstw domowych, ale może obejmować część odbiorców zasilanych z sieci średniego, wysokiego i najwyższego napięcia, a także wybrane punkty zasilane poniżej 1 kV, jeśli warunki rozliczeń to przewidują. To ważne, bo wiele osób zakłada, że problem dotyczy tylko przemysłu, a w praktyce potrafi wyjść także w biurze, warsztacie albo przy rozbudowanej instalacji prosumenckiej.
Najwięcej niespodzianek pojawia się po modernizacjach: wymianie oświetlenia na LED, dołożeniu falowników albo uruchomieniu PV. Na papierze zużycie kWh spada, ale koszt dystrybucji potrafi wzrosnąć, bo zmienia się charakter pracy instalacji. Właśnie dlatego warto wiedzieć, jak taki problem rozpoznać bez zgadywania.
Jak rozpoznać problem na fakturze i w pomiarach
Na fakturze szukam przede wszystkim pozycji związanych z ponadumownym poborem energii biernej, wskaźników tgφ albo cosφ oraz informacji, czy rozliczenie dotyczy poboru indukcyjnego, czy pojemnościowego. Jeśli rachunek rośnie mimo podobnego zużycia energii czynnej, to zwykle znak, że problemem jest nie sam pobór, tylko sposób, w jaki instalacja go realizuje.
Jak wskazuje URE, operatorzy mogą pokazywać na fakturze sumę przekroczeń albo dziesięć największych przekroczeń z miesiąca, więc pojedynczy wyskok nie zawsze wygląda groźnie, a i tak robi różnicę w rozliczeniu. Dobrze jest wtedy sprawdzić profil dobowy, a nie tylko końcową kwotę.
- Jeżeli opłata pojawia się regularnie, problem jest raczej stały niż przypadkowy.
- Jeżeli wzrost nastąpił po montażu PV, LED albo falowników, często zmienił się charakter obciążenia, nie samo zużycie energii.
- Jeżeli licznik pokazuje przekroczenia głównie w godzinach pracy maszyn, winny bywa profil produkcji, a nie jedna awaria.
- Jeżeli pojemnościowa składowa jest wysoka przy małym obciążeniu, to sygnał, że instalacja jest zbyt mocno skompensowana albo źle wyregulowana.
W wielu taryfach granica dla poboru indukcyjnego bywa ustawiana na tgφ = 0,4, ale to nie jest uniwersalny standard dla wszystkich obiektów. Patrzę więc najpierw na umowę i warunki OSD, a dopiero potem oceniam, czy instalacja wymaga kompensacji, czy tylko drobnego dostrojenia. Jeśli z pomiarów wynika, że problem jest stały, czas przejść od diagnozy do rozwiązania.

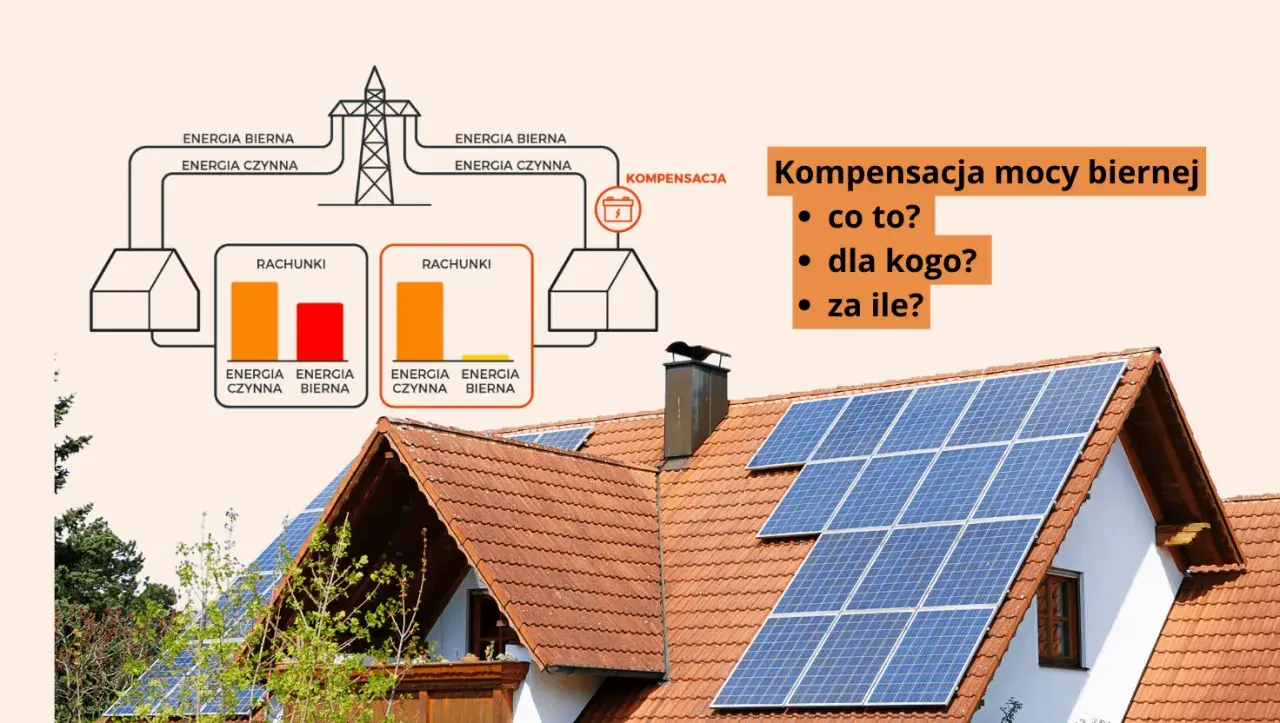

Jak ograniczyć pobór bierny bez przepłacania za kompensację
Najgorszy błąd to montaż urządzenia „na oko”. Kompensacja dobrana za mocno daje efekt odwrotny od oczekiwanego, szczególnie gdy obciążenie zmienia się w ciągu dnia. W praktyce zaczynam od pomiaru, rozróżnienia, czy problem jest indukcyjny czy pojemnościowy, i dopiero potem dobieram metodę.
| Rozwiązanie | Kiedy ma sens | Ograniczenie | Na co patrzę przed wyborem |
|---|---|---|---|
| Bateria kondensatorów | Przy klasycznych odbiornikach indukcyjnych, takich jak silniki, pompy i sprężarki | Słabiej radzi sobie przy dużej liczbie harmonicznych i zmiennym profilu obciążenia | Stałość poboru, liczba stopni regulacji, warunki pracy w ciągu doby |
| Dławiki lub reactor | Gdy problem jest pojemnościowy, na przykład po rozbudowie PV albo instalacji z długimi kablami | Źle dobrane mogą pogorszyć bilans i zwiększyć straty | Charakter sieci, napięcie, kierunek przepływu energii |
| Aktywny kompensator | Przy szybko zmieniającym się obciążeniu, dużej liczbie elektroniki i zakłóceniach | Jest droższy i wymaga dokładniejszej analizy jakości energii | Zmienne obciążenie, harmoniczne, wymagania zakładu lub budynku |
| Korekta ustawień falownika | W instalacjach PV, napędach i układach z regulacją cosφ lub Q(U)
|
Nie rozwiązuje wszystkich problemów w całym obiekcie, tylko w wybranym źródle | Tryb pracy urządzeń, zgodność z wymaganiami operatora, wpływ na eksport energii |
| Reorganizacja obciążenia | Gdy da się przesunąć pracę maszyn, rozdzielić obwody albo wymienić stare napędy | Działa wolniej, ale bywa najtańszym krokiem | Profil pracy zakładu, koszty modernizacji, plan rozwoju instalacji |
Jeżeli w umowie lub taryfie masz umowną granicę tgφ = 0,4, a licznik regularnie pokazuje więcej, nie szukam oszczędności w jednym urządzeniu, tylko w całym profilu pracy instalacji. Bardzo często najwięcej daje połączenie kilku działań, na przykład korekta nastaw falownika, ograniczenie nadkompensacji i uporządkowanie pracy dużych odbiorników w czasie.
Dobrze dobrana kompensacja obniża opłaty, ale przede wszystkim odciąża sieć wewnętrzną, co ma znaczenie przy rozbudowie instalacji i przy późniejszych modernizacjach. To szczególnie ważne wtedy, gdy obiekt przestaje działać „po staremu” i trzeba go dopasować do fotowoltaiki oraz elektroniki mocy.
Dlaczego fotowoltaika i nowoczesna elektronika potrafią zmienić bilans
To, co jeszcze kilka lat temu było domeną ciężkiego przemysłu, coraz częściej pojawia się w biurach, gospodarstwach domowych i małych firmach. Falowniki fotowoltaiczne, zasilacze impulsowe, ładowarki samochodowe, UPS-y i oświetlenie LED potrafią przesunąć instalację z poboru indukcyjnego na pojemnościowy, zwłaszcza gdy obciążenie jest niskie, a linia długa.
Jak podaje TAURON Dystrybucja, przy poborze energii biernej o charakterze pojemnościowym może wzrosnąć napięcie i uruchomić zabezpieczenia nadnapięciowe, co w skrajnym przypadku utrudnia wprowadzanie energii czynnej przez prosumenta. Właśnie dlatego po montażu PV nie wystarcza patrzeć na produkcję w kWh, trzeba jeszcze sprawdzić sposób współpracy falownika z siecią.
- Jeśli po instalacji PV rachunek za dystrybucję nie spada tak, jak oczekiwano, sprawdzam nie tylko autokonsumpcję, ale też bilans biernej składowej.
- Jeśli po wymianie oświetlenia na LED pojawiły się nowe opłaty, podejrzewam zmianę charakterystyki odbioru, a nie awarię licznika.
- Jeśli w obiekcie pracują falowniki, sprawdzam nastawy
cosφi tryby regulacji mocy biernej. - Jeśli napięcie rośnie w godzinach małego poboru, trzeba zweryfikować, czy układ nie jest nadmiernie skompensowany.
W praktyce najlepiej traktować modernizację energetyczną jako moment obowiązkowego przeglądu, bo to właśnie po niej wychodzą ukryte problemy. Oszczędność na samym zużyciu energii czynnej bywa wtedy częściowo zjadana przez źle ustawiony bilans biernej składowej, a tego nie widać bez pomiaru.
Co sprawdzić, zanim zamówisz kompensację albo wezwiesz elektryka
- czy opłata pojawia się regularnie, czy tylko sezonowo,
- czy problem jest indukcyjny, pojemnościowy, czy mieszany,
- czy zmiana pojawiła się po uruchomieniu PV, falowników, LED lub dużych UPS-ów,
- czy instalacja ma rozdzielone obwody dla dużych odbiorników,
- czy pomiar obejmuje profil 15-minutowy i daje obraz pracy w ciągu całej doby,
- czy w umowie lub taryfie nie obowiązuje już ustawiona granica
tgφi inne parametry rozliczeniowe.
Jeśli miałbym wskazać jedną zasadę, powiedziałbym tak: najpierw pomiar, potem diagnoza, dopiero na końcu kompensacja. Dzięki temu nie kupujesz rozwiązania do problemu, którego faktycznie nie masz, i nie próbujesz leczyć instalacji urządzeniem dobranym zbyt mocno albo w złą stronę.
