Najprościej: jednostka pojemności elektrycznej to farad (F). Ta miara pokazuje, ile ładunku układ może zgromadzić przy danym napięciu i jak szybko zareaguje na zmianę obciążenia. W tym tekście wyjaśniam, jak czytać farady, mikrofarady, nanofarady i pikofarady oraz gdzie pojemność naprawdę ma znaczenie w elektronice, energetyce i fotowoltaice.
Najkrócej o faradzie i jego praktyce
- Farad (F) to jednostka pojemności w układzie SI.
- 1 F oznacza 1 kulomb na 1 wolt, czyli C/V.
- W praktyce częściej spotyka się μF, nF i pF, bo 1 farad to bardzo duża wartość.
- Pojemność wpływa na filtrację, stabilność napięcia i szybkie oddawanie energii.
- Przy doborze kondensatora liczą się też napięcie pracy, ESR, temperatura i prąd tętnień.

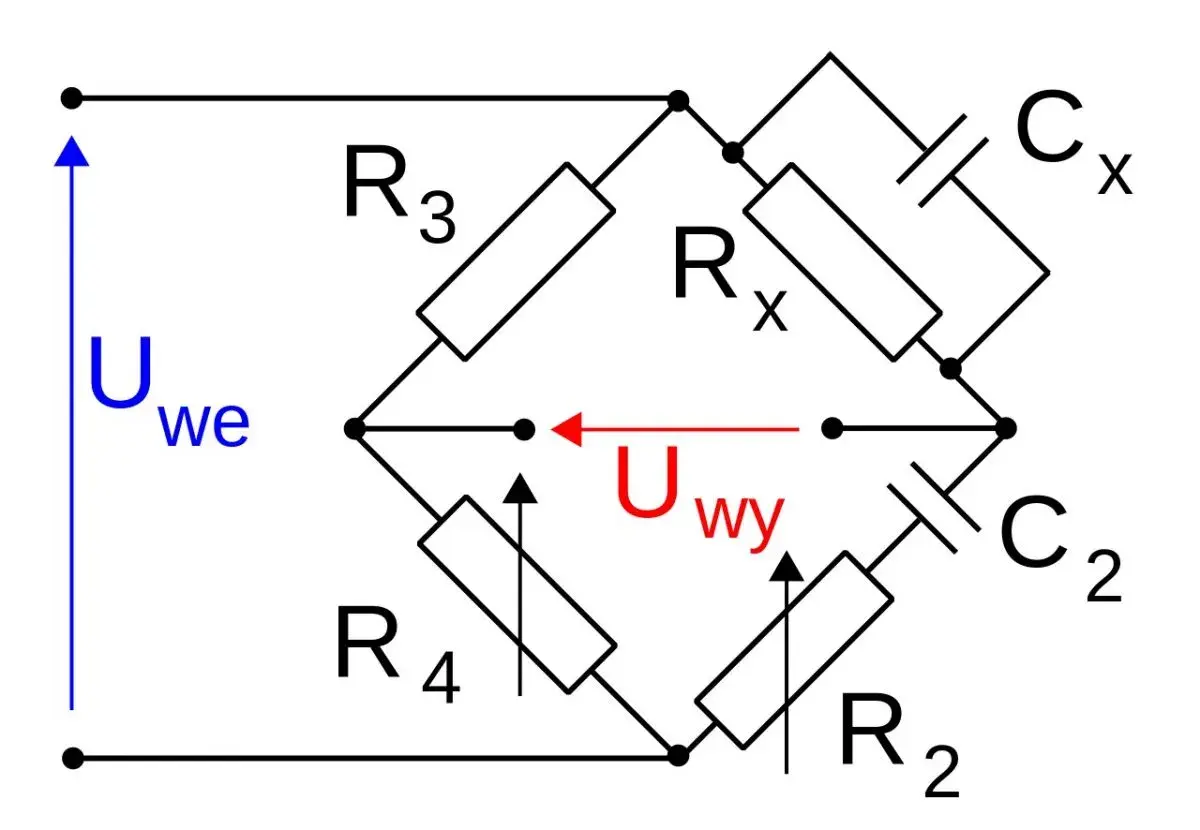

Czym jest farad i co dokładnie mierzy
Ja zwykle tłumaczę pojemność tak: to zdolność układu do gromadzenia ładunku elektrycznego przy określonym napięciu. BIPM opisuje farad jako jednostkę pochodną SI, a jej praktyczny sens najłatwiej zapisać wzorem C = Q/V, gdzie C to pojemność, Q to ładunek, a V to napięcie.
To daje prostą intuicję: 1 farad oznacza 1 kulomb na 1 wolt. Nie chodzi więc o wielkość kondensatora w sensie fizycznym, tylko o to, jak układ reaguje elektrycznie. I właśnie dlatego pojemność jest tak ważna tam, gdzie napięcie ma być stabilne, sygnał ma być odfiltrowany albo energia ma zostać oddana bardzo szybko.
W praktyce warto pamiętać o jednym szczególe: sama pojemność nie mówi jeszcze, ile energii układ faktycznie odda. To zależy też od napięcia, bo energia kondensatora rośnie z jego kwadratem. Ten punkt najlepiej widać wtedy, gdy spojrzymy na przedrostki przy faradzie.
Jak czytać mikrofarady, nanofarady i pikofarady
W elektronice sam farad pojawia się rzadko, bo to naprawdę duża jednostka. Na kondensatorach i w kartach katalogowych dużo częściej widzę mikrofarady, nanofarady i pikofarady. Jeśli ktoś zaczyna z tym pracować, najłatwiej złapać skalę na prostym przeliczeniu.
| Prefiks | Symbol | W przeliczeniu na farady | Co to oznacza w praktyce |
|---|---|---|---|
| mili | mF | 10-3 F | Rzadziej spotykana skala, zwykle w większych układach niż klasyczna elektronika sygnałowa |
| mikro | μF | 10-6 F | Typowe wartości w zasilaczach, filtrach i układach mocy |
| nano | nF | 10-9 F | Częsty wybór do odsprzęgania i prostych filtrów |
| piko | pF | 10-12 F | Skala używana w torach wysokiej częstotliwości i precyzyjnych układach pomiarowych |
Warto też uważać na zapis. Symbol μF jest poprawny, a zapis uF bywa używany potocznie, ale to skrót nieformalny. Równie łatwo pomylić mF z μF, a to już różnica tysiąca razy. Na płytkach drukowanych standardowy kondensator odsprzęgający ma często 100 nF, elektrolit w zasilaczu 470 μF albo 2200 μF, a w torach radiowych pracuje się już na poziomie pikofaradów.
Kiedy skala jest już jasna, można przejść do tego, co ta wartość robi w obwodzie.
Gdzie pojemność robi różnicę w obwodach prądu
Pojemność zmienia się wraz z napięciem i częstotliwością sygnału, więc w obwodach prądu stałego i przemiennego element działa inaczej niż zwykły opór. Ja lubię upraszczać to tak: kondensator nie tylko „magazynuje”, ale też decyduje o tempie reakcji układu.
- Wygładzanie napięcia - po prostowaniu prądu kondensator ogranicza tętnienia i utrzymuje zasilanie bardziej stabilne.
- Odsprzęganie zakłóceń - małe pojemności przy układach scalonych przejmują krótkie impulsy, zanim rozleją się po całej płytce.
- Stała czasowa RC - większa pojemność oznacza wolniejsze ładowanie i rozładowanie, czyli dłuższy czas reakcji.
- Praca z sygnałem zmiennym - przy wyższej częstotliwości kondensator przepuszcza zmiany łatwiej niż składowe wolne, dlatego jest używany w filtrach.
Tu przydaje się jeszcze jedna liczba: energia zgromadzona w kondensatorze wynosi E = 1/2 · C · V². To oznacza, że napięcie ma ogromny wpływ na wynik. Jeśli napięcie rośnie dwa razy, energia rośnie cztery razy, a to często jest ważniejsze niż sama pojemność w faradach.
W obwodach mocy ta zależność staje się bardzo praktyczna, bo dotyka filtrów, przetwornic i stabilności całego systemu.
Dlaczego to ważne w energetyce i fotowoltaice
W systemach energetycznych, szczególnie w fotowoltaice i elektronice mocy, pojemność nie służy do długiego magazynowania energii. Jej zadanie jest bardziej konkretne: ma utrzymać stabilne napięcie na magistrali DC, odsiać szpilki i przejąć krótkie skoki obciążenia. To właśnie dlatego w falownikach, przetwornicach i układach ładowania kondensator jest elementem krytycznym, a nie dodatkiem.
| Rozwiązanie | Najlepiej robi | Najważniejsze ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| Kondensator | Błyskawicznie reaguje na zmiany napięcia i tłumi zakłócenia | Nie magazynuje dużej energii przez długi czas | Filtracja, odsprzęganie, stabilizacja zasilania |
| Superkondensator | Oddaje duży prąd chwilowy i ładuje się bardzo szybko | Ma mniejszą gęstość energii niż bateria i niższe napięcie na ogniwo | Krótkie podtrzymanie, odzysk energii, buforowanie impulsów |
| Bateria | Magazynuje energię na dłużej | Słabiej znosi bardzo szybkie impulsy prądu | Autokonsumpcja, backup, magazyn energii |
W praktyce często widzę błąd polegający na myleniu tych trzech rzeczy. Ktoś oczekuje od kondensatora zachowania baterii, a potem dziwi się, że napięcie spada za szybko. Z drugiej strony baterii nie da się tak łatwo użyć do pochłaniania bardzo szybkich impulsów prądu, więc w układach mocy te elementy po prostu pełnią inne role. Superkondensatory są tu wyjątkiem: potrafią pracować z dużą mocą chwilową, ale wymagają ostrożnego projektowania, zwłaszcza przy napięciu i balansowaniu ogniw.
Skoro rola każdego elementu jest inna, łatwo popełnić kilka typowych błędów przy ocenie samej pojemności.
Najczęstsze błędy przy ocenie pojemności
Najczęściej problem nie leży w samej wartości, tylko w tym, że ktoś patrzy wyłącznie na liczbę w mikrofaradach. Ja zawsze sprawdzam, czy pojemność ma sens w danym punkcie układu, a nie tylko czy „jest duża”.
- Założenie, że większa pojemność zawsze jest lepsza - bywa odwrotnie, bo duży kondensator może ładować się zbyt wolno albo obciążać zasilanie dużym prądem rozruchowym.
- Pomijanie napięcia pracy - element powinien mieć zapas względem realnego napięcia, a w układach narażonych na przepięcia zapas musi być większy niż minimalny.
- Ignorowanie ESR - ESR, czyli zastępcza rezystancja szeregowa, wpływa na straty, grzanie i skuteczność filtrowania.
- Mylenie kondensatora z magazynem energii - do długiego podtrzymania lepsza jest bateria, a do krótkich impulsów i filtracji lepiej sprawdza się kondensator.
- Nieuwzględnianie temperatury i starzenia - elektrolity z czasem tracą parametry, a wysoka temperatura przyspiesza ten proces.
To jest ten moment, w którym teoria spotyka się z praktyką: pojemność to tylko jeden z parametrów, a nie gotowa odpowiedź na każdy problem z zasilaniem. Dlatego ostatnia rzecz, na którą patrzę, dotyczy już samego doboru elementu do układu.
Co sprawdzam przed doborem kondensatora
Gdy wybieram kondensator do konkretnego układu, nie zaczynam od samej pojemności. Najpierw sprawdzam kilka rzeczy, które w praktyce robią największą różnicę:
- Napięcie pracy - powinno mieć sensowny zapas względem rzeczywistych warunków układu.
- Temperaturę pracy - w elektronice mocy i przy wyższych temperaturach to parametr krytyczny.
- ESR i prąd tętnień - jeśli element ma pracować w zasilaczu lub przetwornicy, te dwie cechy często decydują o trwałości.
- Technologię wykonania - ceramiczny, foliowy, elektrolityczny czy superkondensator, bo każdy z nich zachowuje się inaczej.
- Wymiary i montaż - w realnym urządzeniu liczy się nie tylko parametr elektryczny, ale też miejsce na płytce i sposób chłodzenia.
Jeśli trzymasz się tego porządku, farad przestaje być abstrakcją, a staje się normalnym parametrem projektowym. Wtedy łatwiej dobrać element do zasilacza, falownika, układu pomiarowego albo instalacji PV bez przepłacania za rozwiązanie, które wcale nie będzie lepsze.
