Przebieg prostokątny - Dlaczego harmoniczne szkodzą elektronice?

Kwadratowe fale, czyli fala prostokątna, są jednym z najprostszych przebiegów w elektronice, ale ich wpływ na układ bywa zaskakująco duży. W praktyce decydują o tym, jak pracują falowniki, przetwornice, układy sterowania i różne typy obciążenia podłączone do zasilania. Poniżej wyjaśniam, jak je czytać, skąd biorą się harmoniczne i kiedy taki przebieg jest wygodnym narzędziem, a kiedy problemem.

Jak wygląda przebieg prostokątny i co naprawdę opisuje

Patrzę na ten sygnał przez cztery parametry: amplitudę, okres, częstotliwość i wypełnienie. W idealnym przypadku ma dwa poziomy, ostre przejście między nimi i wypełnienie 50 proc., czyli tyle samo czasu w stanie wysokim i niskim. Gdy proporcje się zmieniają, mówimy już bardziej o impulsach niż o klasycznej fali prostokątnej.

• Amplituda mówi, jak wysoki jest poziom sygnału.
• Okres to czas jednego pełnego cyklu.
• Częstotliwość pokazuje, ile cykli przypada na sekundę.
• Wypełnienie określa udział stanu wysokiego w całym cyklu.
• Wartość skuteczna dla symetrycznego prostokąta +A/-A równa się A, więc przy tym samym szczycie daje inną moc niż sinusoida.

To właśnie dlatego dwa przebiegi o tym samym napięciu szczytowym mogą zachowywać się zupełnie inaczej w praktyce, a dalej kluczowe staje się pytanie o to, dlaczego idealny prostokąt nie istnieje w realnym układzie.

Dlaczego idealny prostokąt istnieje tylko na papierze

W modelu matematycznym przejście z jednego poziomu na drugi dzieje się natychmiast. W fizycznym układzie to niemożliwe, bo każde źródło ma skończone pasmo, a tranzystory, przewody i obciążenia wprowadzają opóźnienia, pojemności oraz indukcyjności pasożytnicze. Skutek jest prosty: zbocza się zaokrąglają, pojawia się overshoot, czasem także dzwonienie po przełączeniu.

• Ograniczone pasmo ucina najwyższe składowe i wygładza krawędzie.
• Indukcyjność i pojemność pasożytnicza powodują oscylacje oraz niepożądane piki.
• Im szybsze zbocze, tym większe ryzyko zakłóceń elektromagnetycznych.
• Im dłuższy przewód i większe obciążenie, tym trudniej utrzymać idealny kształt.

W energetyce to ma znaczenie praktyczne: jeśli przebieg jest zbyt ostry, może działać poprawnie na papierze, ale generować szum, grzanie albo problemy z kompatybilnością elektromagnetyczną. Żeby zrozumieć, skąd biorą się te skutki, trzeba zejść poziom niżej i spojrzeć na widmo częstotliwości.

Co mówi analiza Fouriera i dlaczego w widmie pojawiają się harmoniczne

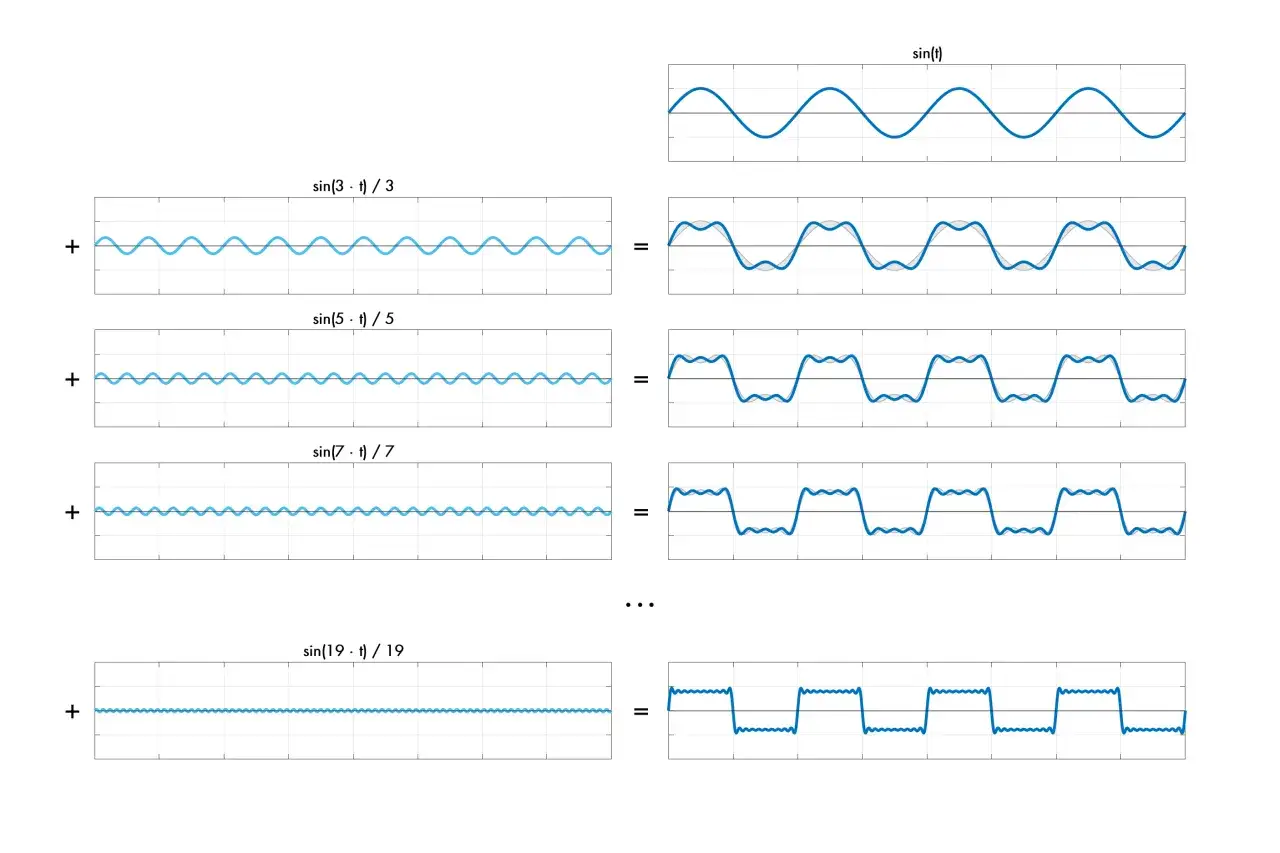

Tu zaczyna się najciekawsza część. Prostokąt można rozłożyć na sumę sinusoid: składową podstawową oraz kolejne harmoniczne, które dla symetrycznego przebiegu pojawiają się głównie na nieparzystych częstotliwościach, czyli 3f, 5f, 7f i tak dalej. Gdy wypełnienie odejdzie od 50 proc., do gry wchodzą także harmoniczne parzyste, a sygnał przestaje być klasycznym prostokątem. Amplituda tych składowych maleje mniej więcej odwrotnie proporcjonalnie do numeru harmonicznej, dlatego im bardziej „prostokątny” sygnał, tym szersze zajmuje pasmo.

W praktyce oznacza to, że taki przebieg nie jest pojedynczym tonem, tylko całym pakietem energii rozrzuconym po widmie. To ten sam mechanizm, przez który prostokąt w syntezatorze brzmi ostro i „bogato”, a w elektronice mocy może podgrzewać elementy, które z sinusem radzą sobie bez problemu. Przy rekonstrukcji sygnału z ograniczonej liczby harmonicznych w pobliżu skoków pojawia się też zjawisko Gibbsa, czyli charakterystyczne przeregulowanie na krawędziach.

Jeżeli ktoś pamięta tylko jedno zdanie z tej sekcji, niech będzie ono takie: ostrzejsze zbocza oznaczają szersze widmo i większą liczbę kłopotliwych składowych harmonicznych. I właśnie dlatego w urządzeniach zasilających nie zawsze opłaca się oszczędzać na jakości przebiegu, co prowadzi mnie do zastosowań w energetyce.

Gdzie w energetyce i fotowoltaice taki przebieg ma sens

W systemach zasilania domowych i firmowych interesuje mnie nie sam prostokąt na wyjściu, ale to, czy urządzenie końcowe w ogóle go toleruje. W prostych falownikach, UPS-ach i starszych przetwornicach spotyka się wyjście prostokątne albo zbliżone do prostokątnego, natomiast w instalacjach PV i nowoczesnych zasilaczach dąży się do sinusoidy lub bardzo dobrego jej przybliżenia. W nowoczesnych falownikach efekt prostokątnych przełączeń pojawia się głównie wewnątrz układu: tranzystory pracują w PWM z częstotliwościami rzędu kilku lub kilkunastu kiloherców, a filtr wygładza wynik do przebiegu bliskiego sinusoidzie. W Polsce, gdzie sieć pracuje przy 230 V i 50 Hz, różnica nie jest kosmetyczna, tylko praktyczna.

Jeśli wybieram falownik do domu, patrzę więc nie tylko na moc w watach, ale też na kształt napięcia wyjściowego i na to, czy producent podaje wsparcie dla obciążeń indukcyjnych. W praktyce im bardziej „domowe” i mieszane obciążenie, tym bardziej opłaca się wyjście sinusoidalne. To naturalnie prowadzi do pytania, jak taki sygnał w ogóle ocenić w pomiarze, bo sam wygląd na wykresie bywa mylący.

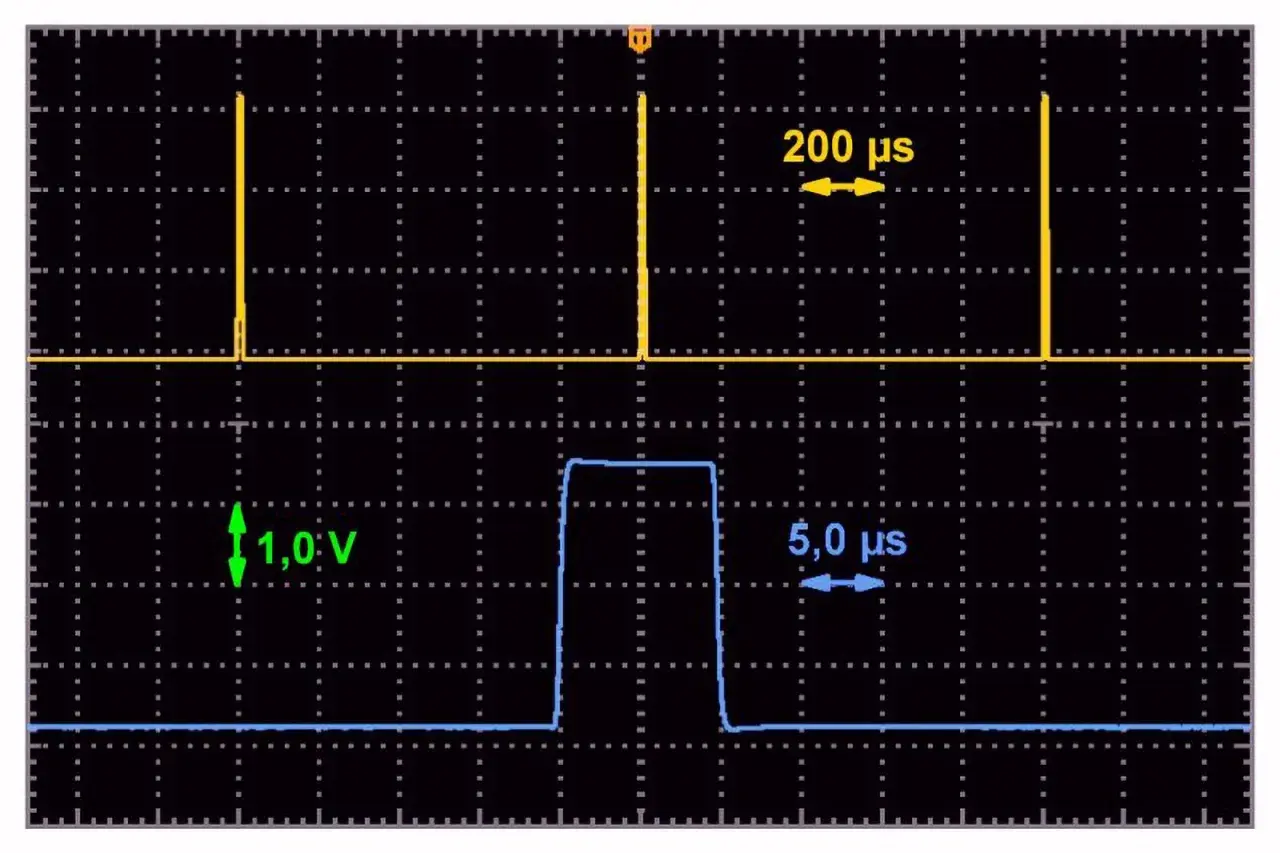

Jak odczytuję taki sygnał na oscyloskopie i dlaczego multimetr bywa mylący

Przy pomiarze nie ufam wyłącznie temu, co „mniej więcej wygląda dobrze”. Zwykły multimetr często pokaże wartość średnią albo źle oszacowaną wartość skuteczną, a przy sygnałach niesinusoidalnych to za mało, by wyciągać wnioski o mocy czy stratach. Dużo lepiej pracuje oscyloskop, o ile ma odpowiednie pasmo i właściwie podpiętą sondę.

• Wartość skuteczna mówi więcej o energii niż amplituda szczytowa.
• Czas narastania i opadania pokazują, jak szybko układ przełącza stany.
• Overshoot wskazuje na nadmierne przeregulowanie po zboczu.
• Dzwonienie sugeruje rezonans w przewodach, sondzie lub obciążeniu.
• Offset DC zdradza, że sygnał nie jest symetryczny względem zera.

Jeżeli obraz z oscyloskopu wygląda dziwnie, najpierw sprawdzam sondę, długość przewodu masy i pasmo przyrządu, a dopiero później sam układ. To drobiazg, ale często właśnie on odróżnia dobry pomiar od efektownej, lecz bezużytecznej kreski na ekranie. Z takiego pomiaru łatwo już przejść do praktycznej decyzji: czy dany przebieg nadaje się do konkretnego urządzenia.

Co warto zapamiętać, gdy taki sygnał zasila realne urządzenie

Najkrócej mówiąc: prostokąt jest świetny jako sygnał sterujący, ale jako docelowy kształt zasilania bywa kompromisem. W instalacjach PV, w domowym zasilaniu awaryjnym i w przetwornicach najbardziej opłaca się patrzeć na kompatybilność z obciążeniem, a nie tylko na to, czy falownik jest mocny. Jeśli urządzenie ma silnik, transformator albo delikatną elektronikę, czysty lub bardzo dobrze odtworzony sinus zwykle daje mniej problemów, mniej hałasu i mniejsze straty.

Ja traktuję to jak prostą zasadę projektową: im ważniejsze są sprawność, kultura pracy i żywotność odbiorników, tym mniej miejsca zostawiam na kompromis w kształcie fali. Prosty przebieg prostokątny nie jest z definicji zły, ale w energetyce domowej rzadko bywa najlepszym wyborem. Jeśli chcesz, mogę też przygotować osobny tekst o tym, jak rozpoznać różnicę między falą prostokątną, zmodyfikowaną sinusoidą i czystą sinusoidą w praktyce instalacyjnej.
