Moc w obwodach prądu przemiennego nie sprowadza się do jednego prostego wskaźnika. Jeśli dobierasz urządzenie, oceniasz straty albo chcesz zrozumieć, dlaczego falownik, silnik czy zasilacz zachowuje się inaczej niż wynikałoby z samej wartości w kilowatach, trzeba patrzeć szerzej. Wyjaśniam tu, czym jest moc pozorna, jak łączy się z mocą czynną i bierną oraz jak wykorzystać tę wiedzę w instalacjach domowych, firmowych i fotowoltaicznych.
Najważniejsze liczby i zależności, które warto mieć pod ręką
- Wartość w VA lub kVA opisuje obciążenie widziane przez sieć, a nie samą pracę użyteczną odbiornika.

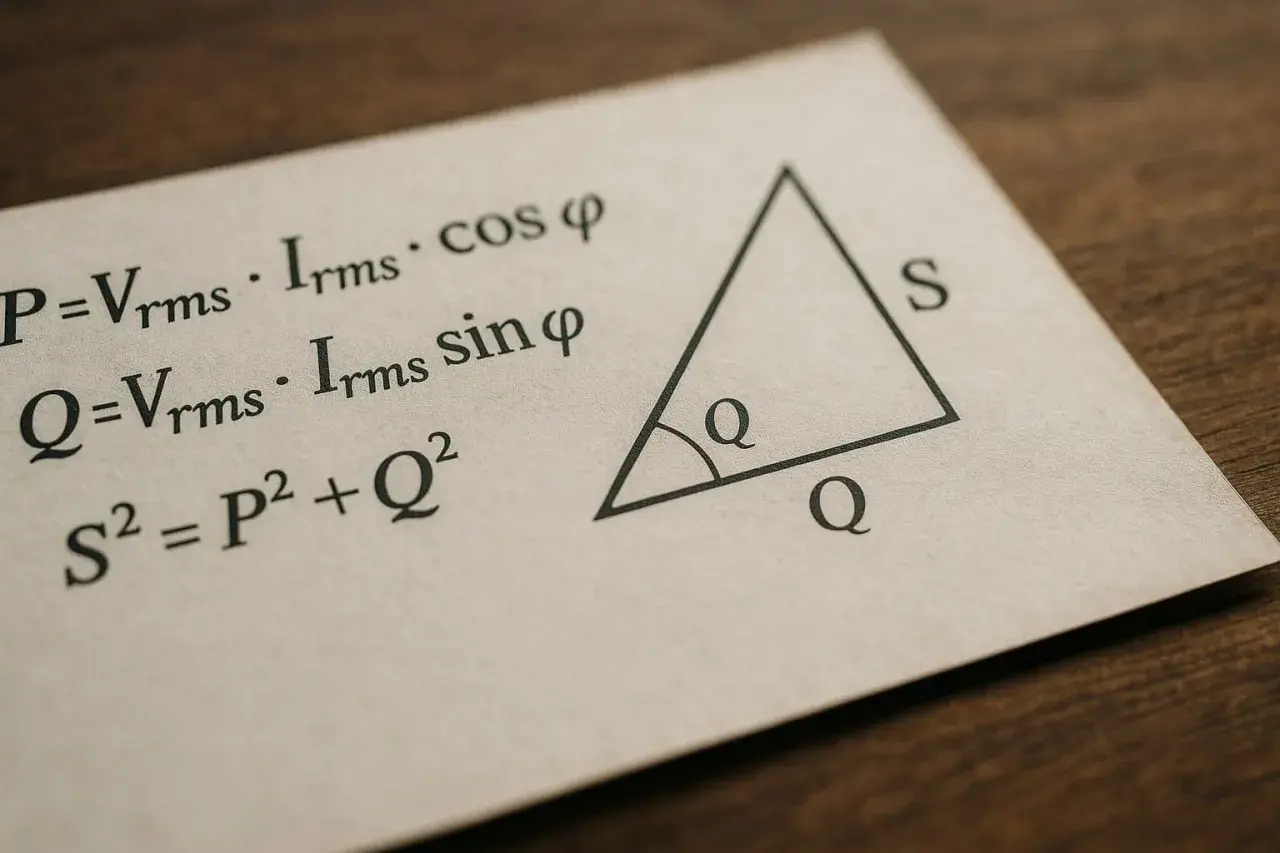

- W, var i VA tworzą trójkąt mocy, a współczynnik mocy PF łączy te wielkości w jedną całość.
- W obwodzie jednofazowym liczy się zwykle ze wzoru S = U × I, a w trójfazowym z S = √3 × U × I.
- Im niższy PF, tym większy prąd trzeba przesłać, żeby dostarczyć tę samą moc czynną.
- W fotowoltaice, UPS-ach i falownikach limit w kVA może ograniczyć realną moc oddawaną do sieci lub odbiorników.
- Najczęstsze błędy to mylenie kW z kVA, ignorowanie rozruchu silników i pomijanie zapasu na pracę z mocą bierną.
Czym różni się moc czynna, bierna i pozorna
Ja zwykle zaczynam od prostego rozróżnienia: moc czynna to to, co faktycznie zamienia się w pracę lub ciepło, moc bierna krąży między źródłem a odbiornikiem, a wielkość opisana w VA jest wspólnym „koszykiem” obciążenia, które musi obsłużyć sieć. W praktyce właśnie ona pokazuje, jak duże napięcie i prąd muszą przepłynąć przez instalację, żeby urządzenie działało zgodnie ze swoim przeznaczeniem.
Najprościej widać to w tabeli:
| Wielkość | Jednostka | Co opisuje | Gdzie ma znaczenie |
|---|---|---|---|
| Moc czynna | W, kW | Energię zamienianą na pracę, ciepło lub ruch | Rachunki, wydajność urządzenia, realny efekt użytkowy |
| Moc bierna | var, kvar | Energię wymienianą między polem elektrycznym i magnetycznym a źródłem | Instalacje z silnikami, transformatorami, częścią elektroniki mocy |
| Wartość w VA | VA, kVA | Iloczyn napięcia i prądu, czyli obciążenie widziane przez sieć | Dobór kabli, zabezpieczeń, falowników, UPS-ów i zasilaczy |
Między tymi wielkościami stoi współczynnik mocy, czyli PF. Najprościej zapisać go jako PF = P / S. Gdy PF zbliża się do 1, prawie cała energia idzie na moc czynną. Gdy spada, prąd rośnie szybciej niż użyteczna moc, a instalacja musi przenosić większe obciążenie. Gdy te trzy pojęcia są już uporządkowane, łatwiej przejść do samego liczenia.
Jak liczy się ją w obwodach jednofazowych i trójfazowych
Wartości skuteczne, czyli RMS, są tu ważne, bo wzory liczy się dla przebiegów rzeczywistych, a nie dla chwilowych pików. Dla obwodu jednofazowego używa się prostego wzoru S = U × I. Dla obwodu trójfazowego najczęściej stosuje się S = √3 × U × I, gdzie U oznacza napięcie międzyfazowe.
To w praktyce daje bardzo czytelne liczby:
| Przypadek | Obliczenie | Wynik | Co z tego wynika |
|---|---|---|---|
| Jedna faza, 230 V i 10 A | 230 × 10 | 2300 VA, czyli 2,3 kVA | Tyle obciążenia widzi sieć, zanim uwzględnisz PF |
| Jedna faza, 230 V, 10 A i PF = 0,8 | 2,3 kVA × 0,8 | 1840 W, czyli 1,84 kW | To realna moc czynna dostępna dla odbiornika |
| Trzy fazy, 400 V i 16 A | √3 × 400 × 16 | Około 11,1 kVA | Typowy poziom dla większego odbiornika lub falownika |
| Trzy fazy, 400 V, 16 A i PF = 0,9 | 11,1 kVA × 0,9 | Około 10,0 kW | Widzisz, jak PF przekłada się na moc użytkową |
Jeśli odbiornik jest prawie czysto rezystancyjny, jak grzałka, PF będzie bliski 1 i różnica między kW a kVA będzie niewielka. Jeśli w grę wchodzą silniki, transformatory albo część zasilaczy, PF spada i wtedy ta różnica robi się już bardzo odczuwalna. Z matematyki płynnie przechodzimy do tego, co najbardziej interesuje użytkownika: jak to wpływa na instalację.
Dlaczego ten parametr wpływa na przewody, zabezpieczenia i straty
Najważniejsza zależność jest prosta: przy niższym PF, żeby dostarczyć tę samą moc czynną, trzeba przesłać większy prąd. A większy prąd oznacza wyższe straty cieplne, większy spadek napięcia i większe wymagania wobec przewodów oraz zabezpieczeń. To nie jest teoria z podręcznika, tylko codzienna praktyka przy doborze instalacji.
Dobry przykład to odbiornik o mocy 5 kW zasilany z 230 V. Przy PF = 1 pobierze około 21,7 A. Przy PF = 0,8 wzrośnie już do około 27,2 A. Różnica wynosi ponad 25 procent i właśnie ona potrafi przesądzić o tym, czy obwód pracuje stabilnie, czy zaczyna się grzać albo wybijać zabezpieczenie.
- Przewody muszą przenieść większy prąd, więc rośnie znaczenie przekroju i długości linii.
- Zabezpieczenia mogą reagować zbyt wcześnie, jeśli obciążenie rozruchowe nie zostało uwzględnione.
- Spadek napięcia staje się większy wraz z prądem, zwłaszcza przy dłuższych odcinkach instalacji.
- Transformatory, UPS-y i zasilacze mają swoje limity w VA lub kVA, więc sama wartość w kW nie wystarcza do oceny obciążenia.
W większych obiektach wchodzi jeszcze temat energii biernej i kompensacji, ale nawet w domu warto rozumieć, dlaczego urządzenie „na papierze” wydaje się małe, a w praktyce potrafi mocno obciążyć linię. Ten sam mechanizm wraca zresztą w fotowoltaice, gdzie limit po stronie AC bywa równie ważny jak moc paneli po stronie DC.
Co zmienia w fotowoltaice, falownikach i magazynach energii
W systemach PV, UPS-ach i magazynach energii producenci bardzo często podają oba limity: w kW i w kVA. I nie jest to detal techniczny bez znaczenia. Jeśli urządzenie ma na wyjściu limit 10 kVA i pracuje przy PF = 0,8, to realnie odda tylko około 8 kW mocy czynnej. Gdy instalacja ma jednocześnie wspierać sieć mocą bierną albo pracować w trybie regulacji cos φ, trzeba zostawić margines.
Ja na etapie doboru nie patrzę wyłącznie na moc modułów DC. Sprawdzam też, czy po stronie AC falownik nie stanie się wąskim gardłem. To szczególnie ważne w układach trójfazowych, przy magazynach energii i przy większych instalacjach komercyjnych, gdzie wymagania sieciowe bywają bardziej restrykcyjne niż w małym domu jednorodzinnym.
W praktyce warto zapamiętać jedną rzecz: duża moc paneli nie gwarantuje dużej mocy oddawanej do sieci, jeśli urządzenie ma zbyt niski limit po stronie AC. Właśnie dlatego w kartach katalogowych tak często obok siebie pojawiają się parametry kW, kVA, PF i zakresy pracy z mocą bierną. To nie marketing, tylko realne ograniczenie pracy całego systemu.
Najczęstsze błędy przy interpretacji wartości w VA
Najwięcej problemów widzę wtedy, gdy ktoś porównuje tylko jedną liczbę i wyciąga z niej zbyt daleko idące wnioski. W obwodach AC to zwykle za mało. Poniżej zebrałem błędy, które pojawiają się najczęściej.
| Błąd | Co powoduje | Jak postąpić lepiej |
|---|---|---|
| Mylenie kW z kVA | Przewymiarowanie albo niedoszacowanie obciążenia | Porównuj jednocześnie PF, limit VA i moc czynną |
| Ignorowanie prądu rozruchowego | Wybija zabezpieczenie przy starcie silnika, pompy lub sprężarki | Sprawdź wartość chwilową, nie tylko znamionową |
| Zakładanie PF = 1 dla każdego odbiornika | Zaniżony prąd obliczeniowy i zbyt mały zapas instalacji | Sprawdź kartę katalogową i warunki pracy urządzenia |
| Ocenianie instalacji tylko po tabliczce znamionowej | Pomijasz długość przewodów, spadek napięcia i temperaturę pracy | Policz cały tor zasilania, nie tylko końcowy odbiornik |
| Brak marginesu w falowniku lub UPS-ie | Ograniczenie mocy oddawanej przy wymaganej pracy z mocą bierną | Zostaw zapas na regulację cos φ i warunki sieciowe |
W elektronikach użytkowych bywa jeszcze jeden niuans: zasilacz impulsowy może mieć lepszy PF dzięki układowi PFC, ale nie oznacza to automatycznie, że każdy model zachowa się tak samo. Dlatego nie lubię zgadywać na podstawie samej kategorii urządzenia. Wolę sprawdzić dane techniczne i dopiero potem ocenić obciążenie. To prowadzi do ostatniej, najbardziej praktycznej części.
Co sprawdzić przed doborem urządzeń, jeśli chcesz uniknąć przewymiarowania
- Ustal, czy urządzenie pracuje jednofazowo czy trójfazowo, bo od tego zależy wzór obliczeniowy.
- Porównaj moc czynną, limit w VA lub kVA oraz współczynnik mocy, zamiast patrzeć tylko na jedną wartość.
- Jeśli odbiornik ma silnik, sprężarkę, pompę albo klimatyzację, sprawdź prąd rozruchowy i czas startu.
- Uwzględnij długość przewodów, temperaturę otoczenia i spadek napięcia, bo one realnie zmieniają zachowanie instalacji.
- W PV, magazynach energii i UPS-ach zostaw zapas na pracę z mocą bierną oraz na ewentualne wymagania operatora sieci.
Jeżeli potraktujesz ten parametr jako praktyczny wskaźnik obciążenia, a nie tylko techniczną ciekawostkę z tabliczki znamionowej, dobór instalacji staje się dużo prostszy i bezpieczniejszy. Właśnie tak patrzę na ten temat: przez pryzmat realnego prądu, ograniczeń urządzeń i tego, co faktycznie dzieje się w kablach, falownikach oraz zabezpieczeniach.
