Paskal brzmi jak termin z podręcznika fizyki, ale w praktyce wraca przy wentylacji, pompach, rekuperacji i instalacjach grzewczych. Ta jednostka mówi o tym, jak duży nacisk działa na określoną powierzchnię, a to z kolei wpływa na dobór urządzeń i zużycie energii. W tekście wyjaśniam definicję, przeliczniki i miejsca, w których ta wartość naprawdę ma znaczenie przy pracy instalacji.
Najważniejsze rzeczy o jednostce Pa, które warto zapamiętać
- 1 Pa = 1 N/m², czyli bardzo mała wartość ciśnienia w układzie SI.
- W praktyce częściej używa się kPa, hPa lub bar, bo pojedynczy Pa jest zwykle za mały do codziennej pracy technicznej.
- W instalacjach energetycznych ciśnienie przekłada się na pobór prądu przez wentylatory, pompy i sprężarki.
- Najczęstszy błąd to mylenie ciśnienia bezwzględnego z ciśnieniem względnym.
- Przy doborze urządzeń liczy się nie tylko sam odczyt, ale też spadki ciśnienia w całym układzie.
Co właściwie oznacza jednostka Pa
To podstawowa jednostka ciśnienia w układzie SI. 1 Pa = 1 N/m2, czyli nacisk jednej niutonomowej siły rozłożonej na powierzchni jednego metra kwadratowego. W praktyce oznacza to bardzo małą wartość, dlatego w normalnych zastosowaniach technicznych zwykle przechodzimy na kPa albo bar.
Ja traktuję tę jednostkę jako punkt startowy, a nie jako wygodną miarę do codziennego operowania. Jeśli w dokumentacji widzisz kilkaset albo kilka tysięcy Pa, dopiero wtedy skala zaczyna być naprawdę użyteczna. Nazwa pochodzi od historycznego uczonego, ale w pracy instalacyjnej ważniejszy jest symbol i to, co mówi o zachowaniu układu.
Dlaczego ma znaczenie w instalacjach zużywających prąd
W instalacjach napędzanych energią elektryczną ciśnienie ma bezpośrednie przełożenie na pobór mocy. Im większy opór przepływu w kanale, rurze albo wymienniku, tym ciężej pracuje wentylator lub pompa, a to oznacza większy pobór prądu.
W uproszczeniu można to zapamiętać tak: wyższy spadek ciśnienia = większa energia potrzebna do utrzymania tego samego przepływu. To właśnie dlatego źle dobrane filtry, zbyt wąskie przewody albo zabrudzone elementy instalacji potrafią pogarszać efektywność całego układu bardziej, niż sugeruje sam wygląd urządzenia.
W praktyce przy projektowaniu patrzę nie tylko na moc znamionową, ale też na opory przepływu. Dwie pompy albo dwa wentylatory o podobnej mocy mogą zużywać zupełnie różną ilość energii, jeśli pracują przeciwko innemu ciśnieniu. W układach, które chodzą wiele godzin dziennie, nawet niewielka strata sprawności zaczyna się sumować w rachunkach.

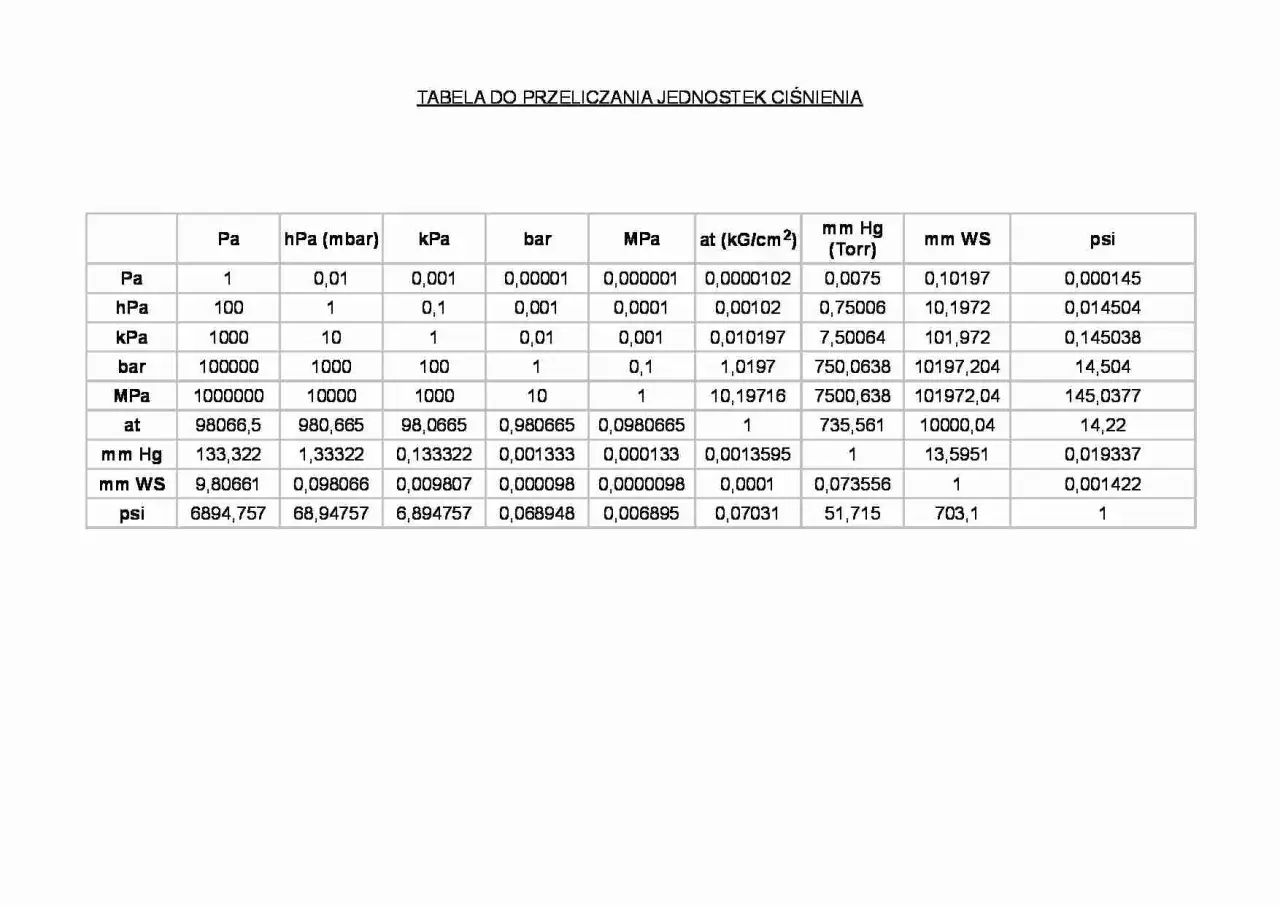

Jak przeliczać wartości i nie zgubić skali
Najwięcej pomyłek bierze się nie z samej definicji, tylko ze skali. 1000 Pa to 1 kPa, a 100 000 Pa to 1 bar. To proste przeliczenia, ale w technice ratują przed błędną interpretacją parametrów.
| Jednostka | Wartość w Pa | Kiedy pojawia się najczęściej |
|---|---|---|
| Pa | 1 | Definicja SI, pomiary laboratoryjne |
| hPa | 100 | Metrologia, pogoda, część czujników |
| mbar | 100 | Instalacje techniczne, pneumatyka, część urządzeń HVAC |
| kPa | 1000 | Wentylacja, hydraulika, dokumentacja techniczna |
| bar | 100 000 | Instalacje wodne, sprężone powietrze, chłodnictwo |
| atm | 101 325 | Porównania orientacyjne, fizyka |
Jeśli porównujesz parametry różnych urządzeń, najważniejsza zasada jest prosta: zawsze sprawdzaj, w jakiej jednostce producent podaje wynik. 250 Pa i 0,25 kPa to ta sama wartość, ale 250 mbar oznacza już zupełnie inną skalę. W praktyce to właśnie takie szczegóły decydują, czy urządzenie jest dobrane poprawnie.
Czym różni się ciśnienie bezwzględne od względnego
Tu wchodzi jeszcze jedno rozróżnienie, które często robi bałagan w dokumentacji: ciśnienie bezwzględne i ciśnienie względne. Pierwsze odnosi się do próżni, drugie do ciśnienia atmosferycznego. Ten sam układ może wyglądać poprawnie na jednym manometrze, a zupełnie inaczej w raporcie z czujnika absolutnego.
| Rodzaj | Do czego się odnosi | Praktyczny przykład |
|---|---|---|
| Bezwzględne | Do próżni | Porównania w laboratorium, niektóre czujniki procesowe |

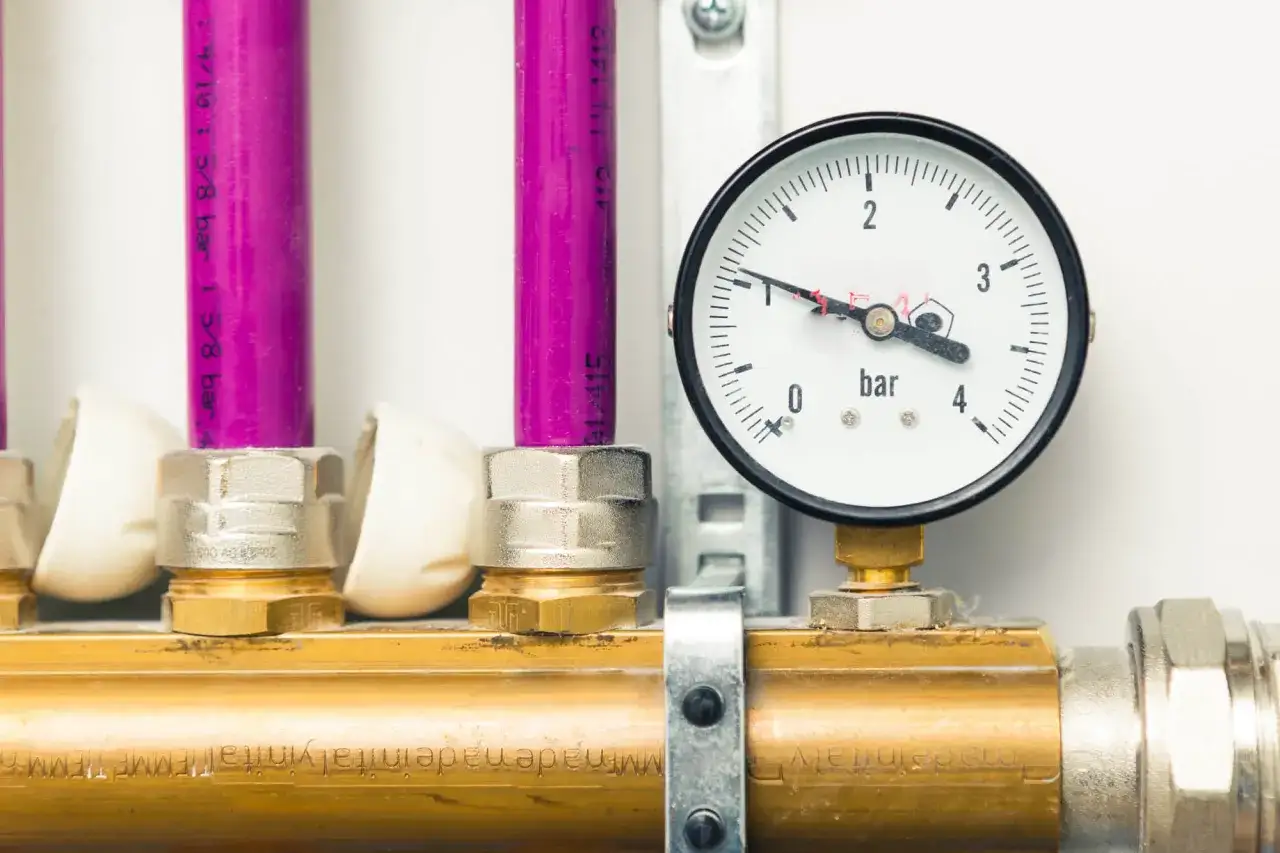

| Względne | Do atmosfery otoczenia | Typowy manometr w instalacji grzewczej albo sprężonego powietrza |
W praktyce instalacyjnej to bardzo ważne, bo błąd w interpretacji może oznaczać źle dobraną pompę, niewłaściwy nastaw reduktora albo błędną ocenę bezpieczeństwa pracy układu. Ja zawsze sprawdzam, czy producent opisuje parametr jako absolute, gauge czy po prostu podaje wartość bez doprecyzowania. Właśnie na tym etapie najłatwiej o kosztowną pomyłkę.
Gdzie spotkasz to w domu i firmie
Najczęściej w miejscach, gdzie powietrze albo ciecz musi przepływać z określoną wydajnością. Właśnie tam ciśnienie przestaje być teorią, a staje się parametrem, który wprost wpływa na komfort i rachunek za energię.
| Obszar | Po co mierzy się ciśnienie | Co zwykle psuje wynik |
|---|---|---|
| Wentylacja i rekuperacja | Ocena oporów kanałów i filtrów | Zabrudzone filtry, zbyt długie kanały, załamania przewodów |
| Pompy ciepła i instalacje wodne | Dobór pompy, kontrola obiegu | Zapowietrzenie, osady, źle ustawione zawory |
| Sprężone powietrze | Praca kompresora i stabilność układu | Nieszczelności, zbyt wysokie nastawy, zły dobór odbiorników |
| Chłodzenie elektroniki i rozdzielni | Utrzymanie przepływu powietrza | Zapylenie, słaba wentylacja, błędna organizacja przepływu |
W każdej z tych sytuacji chodzi o to samo: jeśli opory rosną, urządzenie musi zużyć więcej energii, żeby utrzymać parametry pracy. To jest szczególnie widoczne w układach, które pracują wiele godzin dziennie, bo nawet niewielka strata sprawności zaczyna się wtedy sumować. I właśnie dlatego przy analizie instalacji energetycznej nie zatrzymuję się na samej nazwie urządzenia.
Na co zwracam uwagę przy doborze czujnika i urządzenia
Dobór czujnika, manometru albo samego urządzenia nie zaczyna się od katalogu, tylko od pytania: co dokładnie mam zmierzyć i w jakich warunkach. Inaczej dobiera się element do wentylacji, inaczej do sprężonego powietrza, a jeszcze inaczej do układu wodnego czy chłodniczego.
- Zakres pomiarowy powinien obejmować realne warunki pracy, ale nie być przesadnie szeroki.
- Rodzaj ciśnienia trzeba ustalić od razu: statyczne, różnicowe albo bezwzględne.
- Dokładność i powtarzalność są ważniejsze niż marketingowy opis precyzji.
- Miejsce montażu ma znaczenie, bo jeden źle ustawiony czujnik potrafi zafałszować cały obraz instalacji.
- Kalibracja nie jest dodatkiem, tylko warunkiem sensownego odczytu.
Ja zwykle wybieram czujnik nie pod „ładny” zakres z katalogu, tylko pod realny scenariusz pracy. Zbyt szeroki zakres daje mniej czuły odczyt, a zbyt wąski kończy się nasyceniem pomiaru i fałszywym wrażeniem, że układ działa poprawnie. W praktyce to jeden z najczęstszych powodów, dla których instalacja jest oceniana błędnie.
Co sprawdzić, żeby instalacja pracowała oszczędnie i bezpiecznie
Jeśli mam zostawić z tego tekstu jedną praktyczną zasadę, to tę: nie oceniaj instalacji tylko po mocy urządzenia. O wiele ważniejsze jest to, jakie opory ma cały układ i czy pompa albo wentylator nie pracują stale przeciwko niepotrzebnie wysokiemu ciśnieniu.
- Sprawdź stan filtrów i elementów, które dławią przepływ.
- Porównaj odczyty przed i po konserwacji.
- Upewnij się, że jednostki w dokumentacji są spójne.
- Nie mieszaj ciśnienia bezwzględnego z względnym.
- Jeśli rachunek za energię rośnie, szukaj przyczyny także w oporach przepływu, nie tylko w samym urządzeniu.
W praktyce to często daje większy efekt niż wymiana pojedynczego podzespołu. Dobrze odczytane Pa pomagają szybciej znaleźć miejsce straty, a to zwykle oznacza mniej prądu zużywanego na samo przepychanie powietrza albo cieczy przez instalację. I to jest właśnie ta różnica między poprawnym odczytem a realną oszczędnością.
