W obwodach prądu zmiennego i w opisie drgań najważniejsze są dwa pojęcia: okres i częstotliwość. W praktyce wzór na częstotliwość jest prosty, ale dopiero po połączeniu go z jednostkami, przykładem 50 Hz i znaczeniem sygnału w instalacji elektrycznej widać, jak wiele naprawdę wyjaśnia. Pokażę to bez zbędnej teorii: od definicji, przez zapis matematyczny, po praktyczne zastosowanie w domu i przy fotowoltaice.
Najważniejsze liczby i zależności w jednym miejscu
- f = 1/T - częstotliwość to odwrotność okresu.
- Jednostka częstotliwości to herc (Hz), czyli 1/s.
- W polskiej sieci domowej prąd przemienny ma zwykle 50 Hz, co oznacza okres 20 ms.
- Jeśli liczysz z pulsacji, użyj zależności ω = 2πf.
- W energetyce sama częstotliwość nie wystarcza - liczą się też amplituda, przebieg i harmoniczne.
Co oznacza częstotliwość w prądzie i drganiach
Najprościej mówiąc, częstotliwość pokazuje, ile pełnych powtórzeń sygnał wykonuje w jednej sekundzie. W drganiach mechanicznych będzie to liczba drgań, a w prądzie zmiennym - liczba pełnych cykli przebiegu sinusoidalnego. Dla odbiorcy domowego najważniejsze jest to, że ten sam parametr opisuje zarówno fale, jak i energię elektryczną, dlatego tak często pojawia się w analizie sieci, falowników i urządzeń zasilanych z gniazdka.
Warto od razu rozdzielić trzy pojęcia, które początkujący często wrzucają do jednego worka: częstotliwość, okres i amplitudę. Częstotliwość mówi o tempie powtarzania się sygnału, okres o czasie jednego pełnego cyklu, a amplituda o jego wysokości lub maksymalnej wartości. Gdy te trzy rzeczy mieszają się w głowie, łatwo o błędny wynik, więc ja zawsze zaczynam od precyzyjnego nazwania wielkości. To prowadzi nas wprost do zapisu matematycznego.
Jak czytać zależność między okresem a częstotliwością
Najczęściej używany zapis jest krótki i wygodny: f = 1/T. W nim f oznacza częstotliwość, a T okres. Jeśli okres wynosi 1 sekundę, częstotliwość też ma 1 Hz. Jeśli okres spada do 0,02 s, częstotliwość rośnie do 50 Hz. To właśnie ta odwrotna zależność sprawia, że krótszy okres oznacza szybsze powtarzanie sygnału.
| Wielkość | Symbol | Wzór | Jednostka |
|---|---|---|---|
| Częstotliwość | f | f = 1/T | Hz |
| Okres | T | T = 1/f | s |
| Częstotliwość kątowa | ω | ω = 2πf | rad/s |

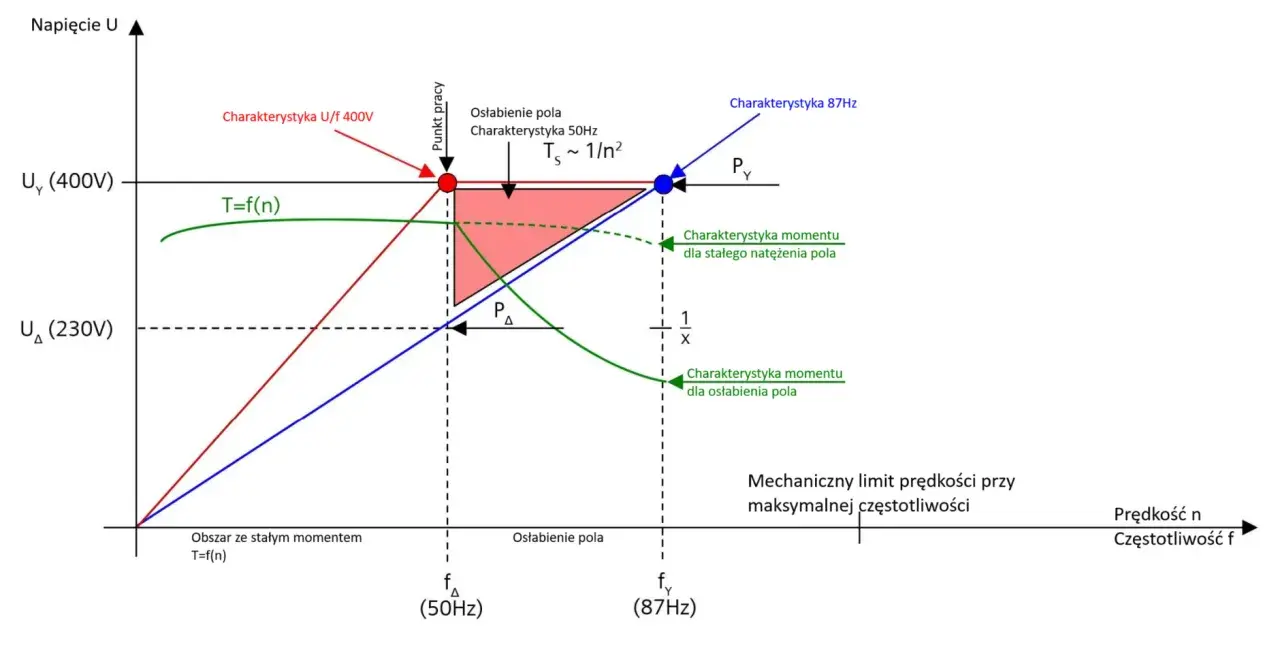

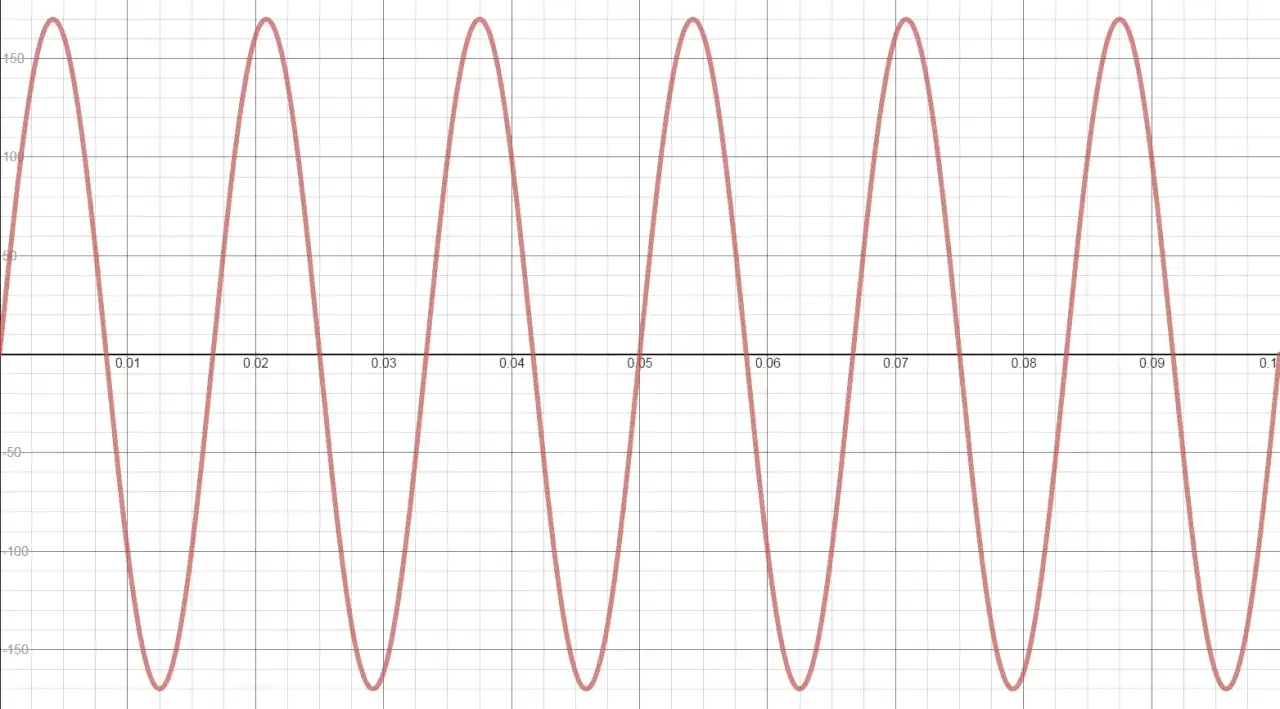

Na poziomie praktycznym to nie jest tylko szkolny zapis. Jeśli widzisz wykres napięcia, możesz z niego odczytać okres między dwoma identycznymi punktami przebiegu, na przykład między kolejnymi szczytami fali. Potem wystarczy wstawić tę wartość do wzoru i liczysz częstotliwość bez zgadywania. Gdy ten mechanizm jest jasny, łatwo przejść do prostych obliczeń krok po kroku.
Jak policzyć częstotliwość bez pomyłek
Ja w praktyce korzystam z trzech najprostszych wariantów obliczeń. Pierwszy to wyznaczenie częstotliwości z okresu, drugi - z liczby cykli w danym czasie, a trzeci - z częstotliwości kątowej. Każdy z nich opiera się na tej samej logice, ale warto wiedzieć, kiedy używa się którego zapisu.
- Masz okres - dzielisz 1 przez T. Przykład: T = 0,02 s, więc f = 1/0,02 = 50 Hz.
- Masz liczbę drgań i czas - dzielisz liczbę pełnych cykli przez czas. Przykład: 250 cykli w 10 s daje 25 Hz.
- Masz pulsację - dzielisz ω przez 2π. Przykład: ω ≈ 314 rad/s oznacza około 50 Hz.
Najczęstszy błąd? Złe jednostki czasu. 20 ms to nie 20 s, tylko 0,02 s. Właśnie przez takie pomyłki wyniki potrafią być zawyżone o kilka rzędów wielkości. Jeśli pracujesz z danymi z oscyloskopu albo licznika, od razu zamieniaj milisekundy na sekundy, zanim podstawisz wartości do wzoru. To dobry moment, żeby spojrzeć na to, co oznacza 50 Hz w polskiej sieci i dlaczego ta liczba pojawia się tak często.
Co oznacza 50 Hz w polskiej sieci
W Polsce w domowej instalacji elektrycznej mamy prąd przemienny o napięciu skutecznym 230 V i częstotliwości 50 Hz. Jak podaje PSE, krajowa sieć elektroenergetyczna pracuje właśnie na 50 Hz, a w praktyce oznacza to, że przebieg sygnału powtarza się 50 razy na sekundę. Z tego wynika okres równy 20 ms - mało efektowna liczba na papierze, ale kluczowa dla pracy urządzeń, zabezpieczeń i sterowania energią.
Nie chodzi jednak o idealną, laboratoryjną wartość co do setnych części herca. W realnej sieci częstotliwość może lekko pływać, a obowiązujące parametry jakościowe dopuszczają dla średniej mierzonej w 10-sekundowym oknie zakres 49,5-50,5 Hz przez 99,5% tygodnia oraz 47-52 Hz przez 100% tygodnia. To ważne zwłaszcza wtedy, gdy w grę wchodzi fotowoltaika, agregaty, UPS-y czy falowniki on-grid - te urządzenia nie tylko "widzą" 50 Hz, ale stale się do niej synchronizują. Gdy rozumiem ten kontekst, łatwiej odróżnić poprawne obliczenie od mechanicznego wpisania liczby z podręcznika.
Najczęstsze błędy przy obliczeniach
W tym temacie błędy są powtarzalne i zwykle wynikają nie z braku wiedzy, tylko z pośpiechu. Najczęściej spotykam pięć potknięć, które warto od razu wyłapać:
- Mylenie częstotliwości z amplitudą - duży sygnał nie musi mieć wysokiej częstotliwości.
- Odwrócenie zależności - częstotliwość nie rośnie wraz z okresem, tylko odwrotnie.
- Złe przeliczenie jednostek - milisekundy trzeba zamienić na sekundy.
- Mylenie Hz z rad/s - pulsacja to nie to samo co częstotliwość.
- Liczenie z niepełnych cykli - do obliczeń bierz tylko pełne powtórzenia sygnału.
Jeśli miałbym wskazać jeden nawyk, który oszczędza najwięcej czasu, to byłoby nim sprawdzanie, czy wynik ma sens fizyczny. 50 Hz w sieci domowej jest wiarygodne, ale 5000 Hz w zwykłym gniazdku byłoby już sygnałem, że w obliczeniach coś poszło nie tak. Z takiego filtrowania prostych pomyłek płynnie przechodzi się do pytania ważniejszego: czy sama częstotliwość wystarcza, by opisać przebieg energii?
Dlaczego sama częstotliwość nie opisuje całego sygnału
Nie opisałbym dobrze prądu ani drgań, gdybym podał tylko częstotliwość. Dla pełnego obrazu potrzebne są jeszcze amplituda, faza, kształt przebiegu i często także zawartość harmonicznych. To ostatnie pojęcie jest szczególnie ważne w energetyce, bo przebieg może mieć nominalnie 50 Hz, a mimo to być zniekształcony przez elektronikę, prostowniki, ładowarki czy falowniki.
W praktyce oznacza to tyle, że dwa sygnały o identycznej częstotliwości mogą zachowywać się zupełnie inaczej. Jeden będzie czystą sinusoidą, drugi - sygnałem z widocznymi odkształceniami. W ocenie jakości energii patrzy się więc nie tylko na herce, ale też na współczynnik odkształcenia THD i harmoniczne wyższych rzędów. To nie jest akademicki detal: w instalacji domowej i w systemie PV takie różnice wpływają na pracę elektroniki, temperaturę elementów i stabilność całego układu. Ostatni krok to przełożenie tej wiedzy na codzienną praktykę użytkownika.
Co z tego wynika w instalacji domowej i fotowoltaice
Jeśli patrzę na instalację domową albo system fotowoltaiczny, częstotliwość traktuję jak parametr kontrolny, a nie ozdobnik w opisie sieci. W praktyce falownik musi zsynchronizować się z siecią, a urządzenia zabezpieczające mają reagować, gdy parametry zaczynają wychodzić poza dopuszczalny zakres. Dlatego właśnie znajomość zależności między okresem a częstotliwością pomaga nie tylko na lekcji fizyki, ale też przy odbiorze pracy inwertera, analizie jakości zasilania i ocenie, czy instalacja działa tak, jak powinna.
Najkrótsza praktyczna rada jest taka: najpierw ustal, co mierzysz, potem sprawdź jednostki, a dopiero na końcu podstawiaj do wzoru. Wtedy obliczenie częstotliwości z sygnału, okresu albo pulsacji przestaje być zgadywaniem, a staje się prostą procedurą. I właśnie o to chodzi w tym temacie: nie o sam zapis, lecz o umiejętność przełożenia go na realny pomiar, sygnał i decyzję techniczną.
