W obwodach prądu zmiennego sam opór przewodu to za mało, żeby opisać, co naprawdę dzieje się z energią. Tutaj liczy się impedancja - połączenie oporu, reakcji cewki i kondensatora, które decyduje o tym, ile prądu popłynie, jak zmieni się faza i gdzie pojawią się straty. W praktyce temat wraca wszędzie tam, gdzie pracują urządzenia zasilane z sieci, falowniki, silniki, zasilacze czy instalacje fotowoltaiczne.
Najważniejsze rzeczy, które warto wiedzieć o prądzie zmiennym
- W obwodach AC liczy się nie tylko rezystancja, ale też wpływ cewek i kondensatorów.
- Ta wielkość zmienia się wraz z częstotliwością, więc ten sam układ może zachowywać się inaczej przy 50 Hz i inaczej przy innych wartościach.
- W sieci 230 V/50 Hz najczęściej widać to przy silnikach, zasilaczach impulsowych, transformatorach i falownikach.
- Do pomiaru potrzebne są odpowiednie przyrządy, bo zwykły multimetr nie pokazuje pełnego obrazu.
- Przy doborze urządzeń i zabezpieczeń warto patrzeć na realny prąd, współczynnik mocy i warunki pracy, a nie tylko na moc z tabliczki znamionowej.
Od czego zależy impedancja obwodu
Najprościej mówiąc, to całkowity opór obwodu dla prądu zmiennego. Nie jest to jedna cecha jak rezystancja w oporniku, tylko wynik działania kilku elementów naraz. W obwodzie mogą występować:
- rezystancja - klasyczny opór zamieniający energię w ciepło,
- reaktancja indukcyjna - związana z cewkami i polem magnetycznym,
- reaktancja pojemnościowa - związana z kondensatorami i polem elektrycznym.
W obwodzie czysto rezystancyjnym ten parametr sprowadza się po prostu do rezystancji. Gdy dochodzą cewki albo kondensatory, pojawia się przesunięcie fazowe między napięciem a prądem. I właśnie wtedy zaczyna się cała istota zagadnienia: dwa układy o tej samej mocy znamionowej mogą pobierać prąd w zupełnie inny sposób.
Ja zwykle rozdzielam to na trzy pytania: ile energii układ rozprasza, ile magazynuje, a ile oddaje z powrotem do źródła. Ta perspektywa bardzo pomaga, bo od razu pokazuje, że nie każdy pobór prądu oznacza to samo zachowanie obciążenia.
| Element | Jak wpływa na obwód | Co dzieje się przy zmianie częstotliwości | Typowy przykład |
|---|---|---|---|
| Rezystor | Ogranicza prąd w sposób stały | W idealnym przypadku nie zależy od częstotliwości | Grzałka, prosty odbiornik grzejny |
| Cewka | Przeciwdziała zmianom prądu | Im wyższa częstotliwość, tym silniejsza reakcja | Silnik, transformator, dławik |
| Kondensator | Przeciwdziała zmianom napięcia | Im wyższa częstotliwość, tym mniejsza reakcja | Filtr, układ rozruchowy, elektronika zasilania |
To zestawienie dobrze pokazuje, dlaczego przy prądzie zmiennym nie wystarczy mówić o samym oporze. Dalej najważniejsze staje się to, jak częstotliwość steruje zachowaniem obwodu.
Dlaczego częstotliwość zmienia zachowanie obwodu
W Polsce standard sieci to 230 V i 50 Hz, więc właśnie na tej częstotliwości najczęściej analizuje się instalacje domowe. Dla samego użytkownika ważne jest to, że cewka i kondensator nie zachowują się jak bierny kawałek przewodu. One aktywnie zmieniają przebieg prądu, a więc wpływają na moc, straty i nagrzewanie.
Przy cewce prąd ma tendencję do opóźniania się względem napięcia. Przy kondensatorze sytuacja jest odwrotna - prąd może wyprzedzać napięcie. W praktyce oznacza to przesunięcie fazowe, czyli sytuację, w której napięcie i prąd nie osiągają maksimum w tym samym momencie. To właśnie z tego bierze się część problemów z mocą bierną i współczynnikiem mocy.

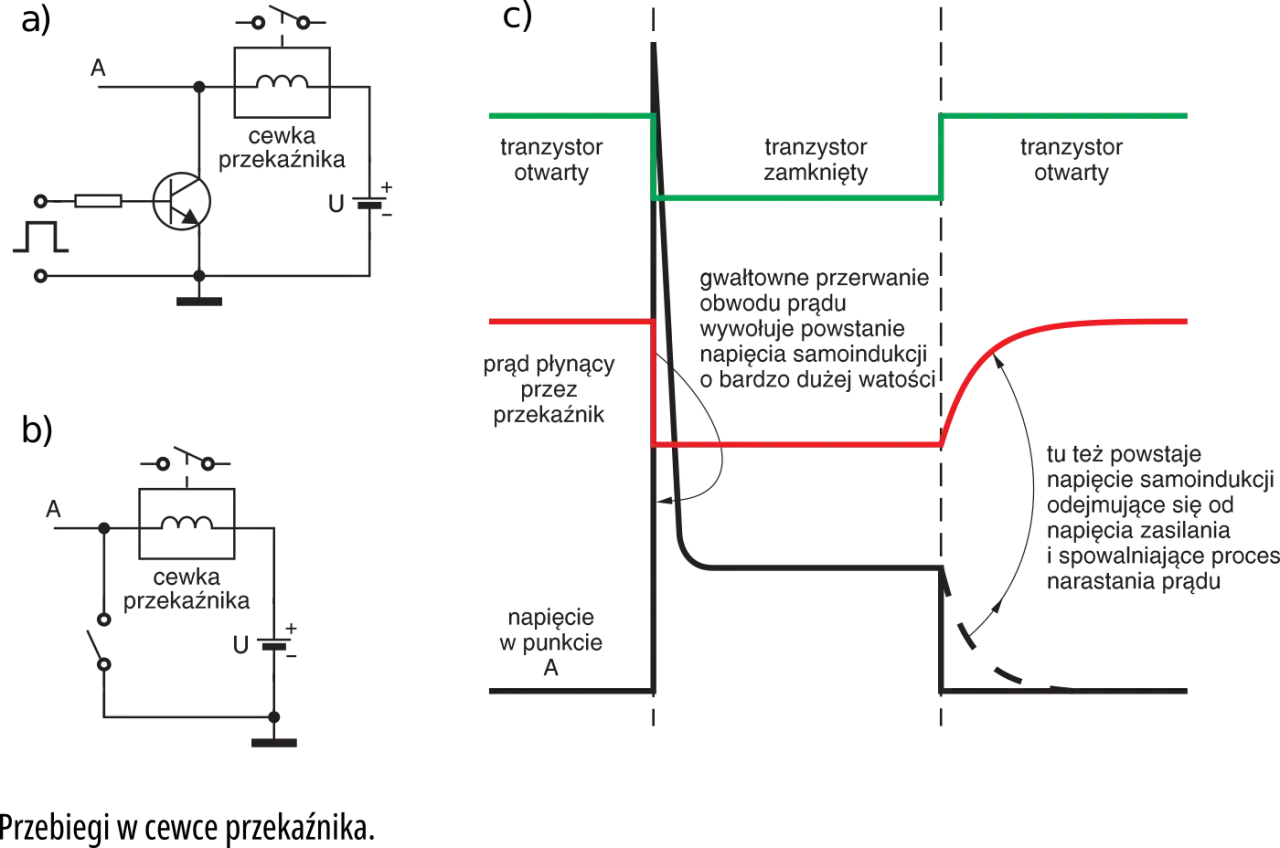

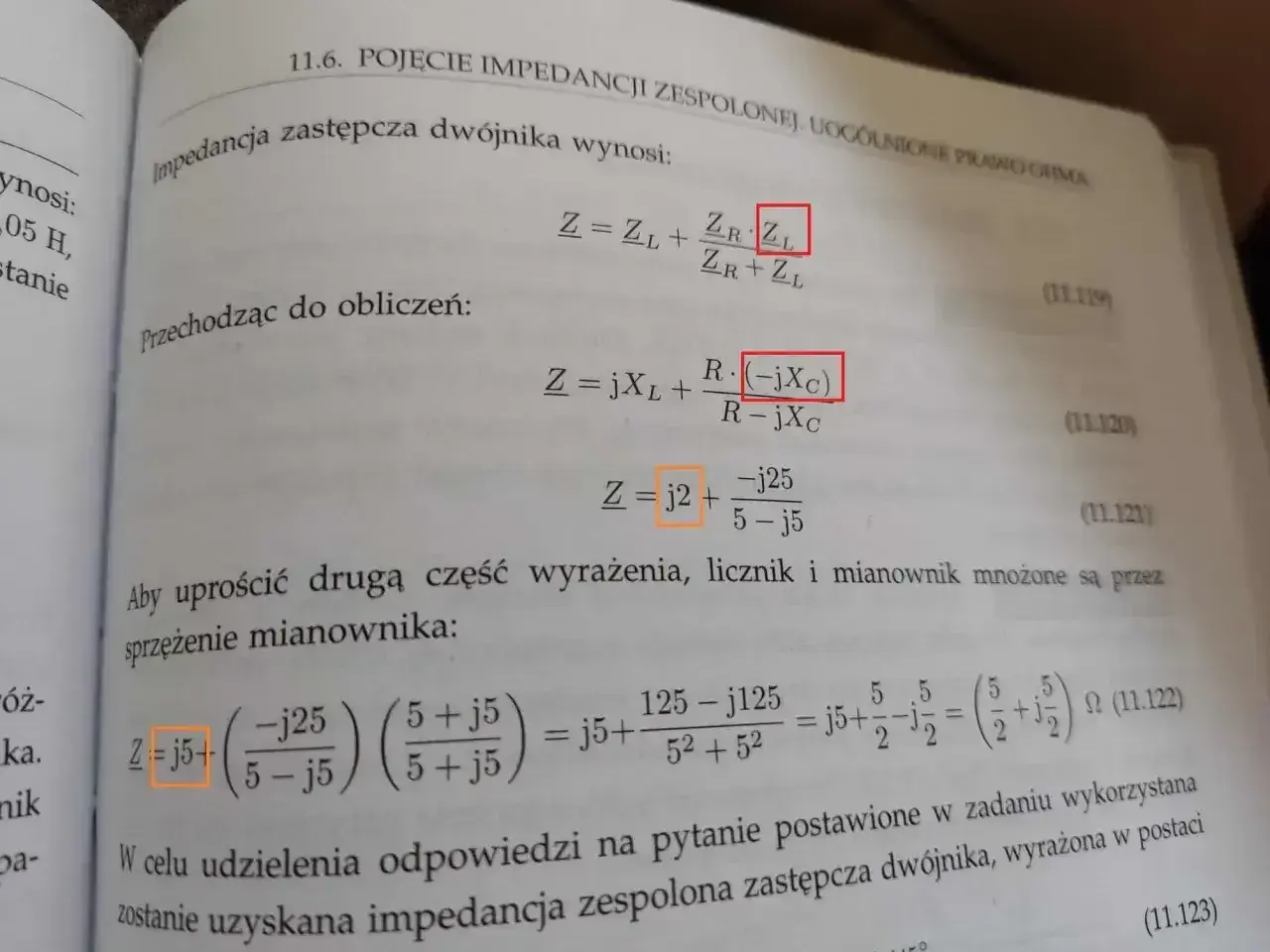

W prostym układzie RLC można to opisać zależnością: Z = √(R2 + (XL - XC)2). Nie trzeba tej postaci pamiętać na pamięć, ale warto zapamiętać sens: suma oporu, działania cewki i działania kondensatora daje wynik, który może być wyraźnie inny niż sama rezystancja przewodów czy elementu.
W obwodach z dużą liczbą odbiorników elektronicznych sprawa robi się jeszcze ciekawsza. Zasilacze impulsowe pobierają prąd w krótkich impulsach, a nie w idealnie gładkim przebiegu. To już nie jest czysta teoria z podręcznika, tylko codzienność współczesnych instalacji w domach, biurach i systemach energetycznych.
Gdzie ten parametr naprawdę ma znaczenie w domu i w energetyce
Najwięcej praktycznych problemów pojawia się tam, gdzie prąd zmienny zasila różne typy odbiorników jednocześnie. W domu, w warsztacie albo po stronie AC falownika to samo napięcie sieci nie oznacza identycznych warunków pracy dla wszystkich urządzeń.
| Obszar | Co zwraca uwagę | Dlaczego to ważne |
|---|---|---|
| Grzałki i piece | Układ jest zwykle prawie rezystancyjny | Prąd i napięcie są łatwe do przewidzenia, a straty są głównie cieplne |
| Silniki i transformatory | Pojawia się silna składowa indukcyjna | Prąd nie pokrywa się fazowo z napięciem, więc rosną wymagania wobec instalacji |
| LED-y, komputery, ładowarki | Obciążenie bywa nieliniowe | Pobór prądu nie jest gładki, więc w sieci pojawiają się harmoniczne |
| Falowniki i instalacje PV | Liczy się współczynnik mocy, filtracja i jakość przebiegu | Nawet małe odchylenia mogą wpływać na sprawność, straty i zgodność z siecią |
W systemach fotowoltaicznych ten temat jest szczególnie praktyczny. Po stronie DC liczą się inne zjawiska niż po stronie AC, ale po stronie sieciowej falownik musi współpracować z odbiorami i instalacją tak, by nie generować nadmiernych strat i zakłóceń. Dlatego sama moc znamionowa urządzenia nie mówi jeszcze wszystkiego.
Ja patrzę na to tak: jeśli instalacja ma wiele odbiorników elektronicznych, silnikowych albo mieszanych, to układ zaczyna się zachowywać bardziej jak sieć dynamiczna niż prosty przewód z żarówką. I właśnie wtedy znajomość tego parametru pomaga uniknąć błędów w doborze zabezpieczeń i przewodów.
Jak sprawdzić wartość bez mylenia jej z rezystancją
Tu najłatwiej popełnić błąd. Zwykły multimetr w trybie omomierza mierzy rezystancję, a nie pełne zachowanie obwodu przy 50 Hz czy innej częstotliwości. To oznacza, że wynik może być przydatny, ale nie opowie całej historii.
Jeśli chcesz sprawdzić układ poprawnie, wybór przyrządu ma znaczenie:
- multimetr - dobry do szybkiej kontroli rezystancji przy wyłączonym układzie,
- miernik LCR - pozwala badać elementy przy konkretnej częstotliwości,
- analizator mocy - pokazuje napięcie, prąd, przesunięcie fazowe i współczynnik mocy w realnej pracy,
- cęgi prądowe - pomagają ocenić, jaki prąd naprawdę płynie w obwodzie.
Najczęstszy błąd polega na tym, że ktoś bierze jedną wartość z tabliczki znamionowej i uznaje ją za pełny opis urządzenia. W praktyce to za mało, bo wynik zmienia się wraz z częstotliwością, temperaturą, stanem obciążenia i typem układu. Dotyczy to szczególnie cewek, transformatorów, filtrów oraz urządzeń z elektroniką zasilającą.
Drugi błąd jest równie częsty: mylenie „mniejszy opór” z „mniejszym poborem prądu” w każdej sytuacji. Dla prądu zmiennego to uproszczenie bywa zdradliwe. Ten sam odbiornik może przy jednym przebiegu zachowywać się niemal jak czysto rezystancyjny, a przy innym pokazać zupełnie inny charakter pracy.
Co z tego wynika przy doborze urządzeń i ochronie instalacji
Jeśli mam wyciągnąć z tego najbardziej użyteczny wniosek, to brzmi on tak: nie oceniaj instalacji wyłącznie po mocy z tabliczki znamionowej. Liczy się też to, jak urządzenie pobiera prąd, jaki ma współczynnik mocy i czy jego charakter jest rezystancyjny, indukcyjny czy pojemnościowy.
W praktyce warto zwracać uwagę na kilka rzeczy:
- czy urządzenie ma podany współczynnik mocy, a nie tylko moc w watach,
- czy producent określa warunki pracy dla 50 Hz i napięcia sieciowego,
- czy obciążenie będzie pracowało długo i ciągle, czy tylko chwilowo,
- czy w tym samym obwodzie nie pracuje jednocześnie dużo elektroniki i odbiorników indukcyjnych,
- czy przewody i zabezpieczenia są dobrane do realnego prądu, a nie do optymistycznej deklaracji mocy.
To ma znaczenie również przy modernizacji domu i przy systemach opartych o fotowoltaikę. Falownik, ładowarka, pompa ciepła, klimatyzacja czy silnikowy napęd bramy mogą zachowywać się na tyle inaczej, że sama moc nominalna nie wystarczy do bezpiecznego i ekonomicznego doboru całego toru zasilania. Tu oszczędność na etapie projektu zwykle kończy się większymi stratami później.
Ja w takich sytuacjach zaczynam od prostego pytania: co naprawdę dzieje się z prądem w tym obwodzie, gdy urządzenie pracuje pod obciążeniem? Jeśli odpowiedź jest niejasna, warto sięgnąć po pomiar albo projekt sprawdzony przez elektryka. To właśnie wtedy teoria o oporze prądu zmiennego przekłada się na lepszy dobór sprzętu, mniejsze straty i mniej problemów w eksploatacji.
