Amplituda napięcia mówi, jak daleko sygnał elektryczny odchyla się od poziomu odniesienia, a w praktyce decyduje o tym, jakie napięcia i prądy pojawiają się w instalacji, falowniku czy zasilaczu. W artykule rozkładam to na proste części: wyjaśniam różnicę między wartością szczytową i skuteczną, pokazuję typowe obliczenia dla 230 V oraz tłumaczę, kiedy pomiar może wprowadzać w błąd. To ważne nie tylko dla elektryków, ale też dla osób, które dobierają sprzęt do domu albo instalacji fotowoltaicznej.
Najważniejsze informacje, które warto zapamiętać
- W elektrotechnice najczęściej chodzi o wartość szczytową sygnału, a nie o moc ani o sam odczyt z gniazdka.
- Dla sinusoidy 230 V skutecznego szczyt wynosi około 325 V, a wartość międzyszczytowa około 650 V.
- Multimetr zwykle pokazuje wartość skuteczną, a oscyloskop ujawnia pełny kształt przebiegu.
- Przy zasilaczach impulsowych, falownikach i układach PV nie wolno automatycznie zakładać idealnej sinusoidy.
- Najwięcej błędów wynika z mylenia pojęć: szczyt, wartość skuteczna, międzyszczytowa i średnia to nie to samo.
Co oznacza ta wielkość w prądzie przemiennym
W fizyce to po prostu największe wychylenie od położenia równowagi. W elektrotechnice mówi się tak najczęściej o napięciu albo natężeniu, które w danym przebiegu osiąga najwyższy punkt względem zera lub innego punktu odniesienia. Ja zwykle upraszczam to do jednego zdania: jeśli wykres faluje w górę i w dół, to ta wartość opisuje szczyt fali, a nie jej średni poziom.
W instalacji częściej interesuje nas napięcie, ale dla bezpieczeństwa przewodów i zabezpieczeń równie ważne jest natężenie prądu. W praktyce warto odróżnić cztery pojęcia, bo one bardzo często są mylone w opisach urządzeń i w rozmowach o sieci domowej:
| Pojęcie | Co oznacza | Gdzie ma największe znaczenie |
|---|---|---|
| Wartość chwilowa | Odczyt w konkretnej sekundzie lub milisekundzie | Analiza przebiegu, pomiary oscyloskopowe |
| Wartość szczytowa | Najwyższy punkt sygnału | Dobór izolacji, ocena obciążenia elementów |
| Wartość skuteczna | Wartość równoważna energetycznie prądowi stałemu | Zasilanie domowe, tabliczki znamionowe, rachunki |
| Wartość międzyszczytowa | Różnica między dodatnim i ujemnym szczytem | Elektronika, oscyloskopy, diagnostyka zakłóceń |
Jeśli ten podział jest jasny, reszta staje się dużo prostsza, bo od razu wiadomo, skąd bierze się liczba 230 V i dlaczego nie oznacza ona stałego poziomu napięcia w przewodzie. To prowadzi wprost do kolejnego kroku: przeliczenia przebiegu sinusoidalnego na realne wartości, które widzi użytkownik.

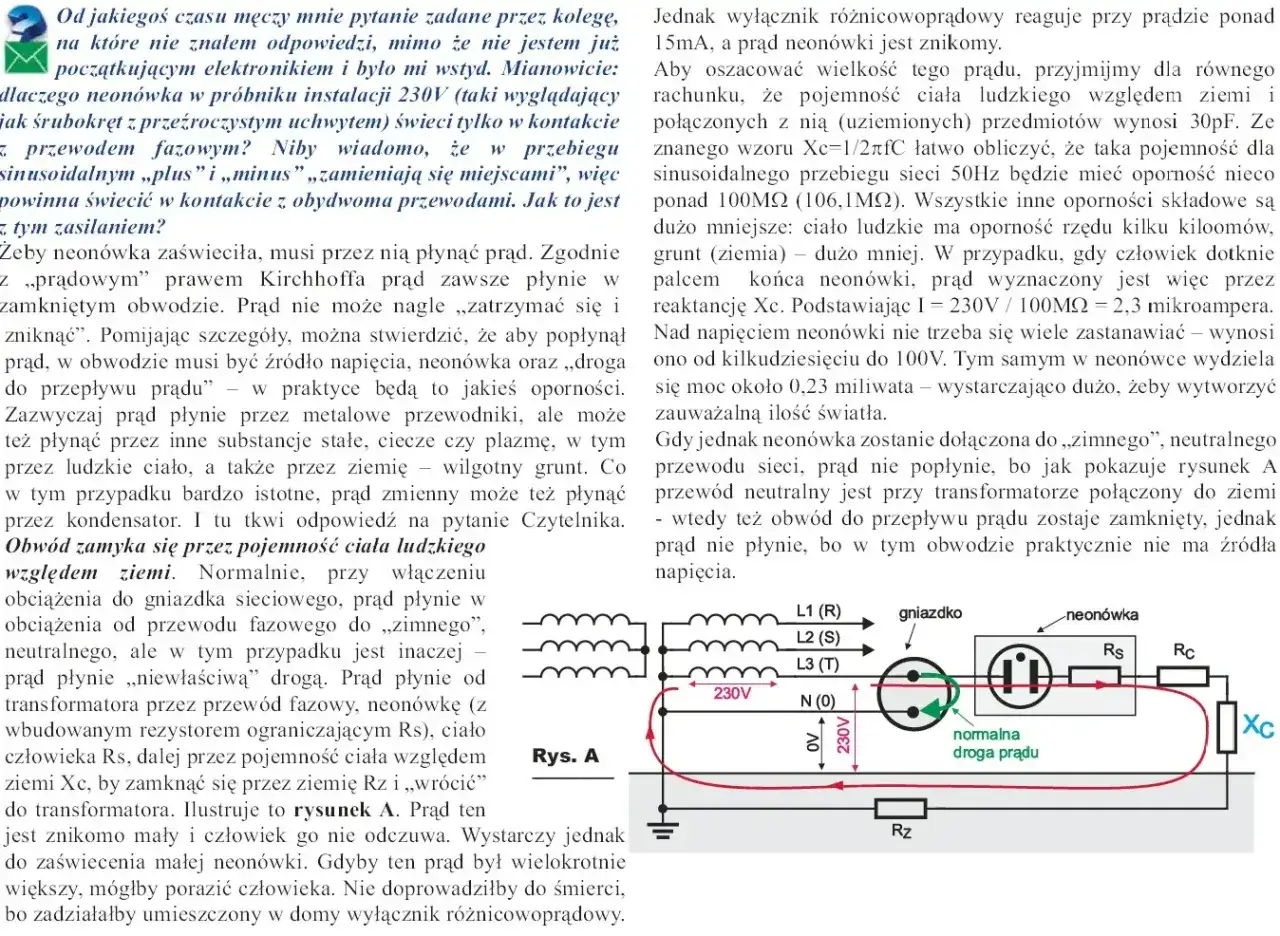

Jak odczytać ją z przebiegu sinusoidalnego
W typowej sieci domowej mamy do czynienia z sinusoidą. Dla takiego przebiegu zależność jest bardzo wygodna: Umax = Usk × √2. Jeśli więc w Polsce sieć ma 230 V wartości skutecznej, to szczyt wynosi około 325 V, a wartość międzyszczytowa około 650 V. To właśnie dlatego 230 V w gniazdku nie oznacza, że napięcie cały czas ma dokładnie tyle samo.
Dla przebiegu sinusoidalnego ta sama zależność działa także dla natężenia: Imax = Isk × √2. Jeśli ktoś podaje tylko wartość skuteczną, nadal nie widzisz całego sygnału, tylko jego energetyczny odpowiednik. To ważne, bo przewody, bezpieczniki i elementy półprzewodnikowe reagują nie tylko na to, ile energii płynie, ale też na chwilowe szczyty.
Dla orientacji można to ująć tak:
| Wartość skuteczna | Wartość szczytowa | Wartość międzyszczytowa | Co to oznacza w praktyce |
|---|---|---|---|
| 12 V AC | ok. 17 V | ok. 34 V | Małe transformatory, proste układy zasilania |
| 24 V AC | ok. 34 V | ok. 68 V | Automatyka, sterowanie, część urządzeń HVAC |
| 230 V AC | ok. 325 V | ok. 650 V | Sieć domowa i większość odbiorników w Polsce |
Ten wzór działa dobrze tylko wtedy, gdy przebieg jest sinusoidalny. Jeśli sygnał jest prostokątny, impulsowy albo mocno zniekształcony, przeliczanie „na skróty” przestaje być wiarygodne. I właśnie w takich sytuacjach wchodzi do gry pomiar, a nie sama teoria.
Jak mierzyć ją w praktyce
W terenie najczęściej używa się multimetru, oscyloskopu albo analizatora jakości energii. Multimetr zwykle pokazuje wartość skuteczną, więc jest dobrym narzędziem do szybkiej oceny instalacji. Oscyloskop pokazuje pełny przebieg i pozwala odczytać szczyt, międzyszczyt oraz kształt fali. Analizator jakości energii jest potrzebny wtedy, gdy chcesz sprawdzić zniekształcenia, harmoniczne albo krótkotrwałe zapady napięcia.
Gdy chcesz zmierzyć amplitudę natężenia, używa się cęgów prądowych lub sondy prądowej. Zwykły pomiar szeregowy bywa zbyt mało wygodny do krótkich, szybkich zmian, a przy wyższych częstotliwościach daje mniej informacji niż przebieg z oscyloskopu.
Ja przy doborze przyrządu patrzę na trzy rzeczy:
- czy sygnał jest czystą sinusoidą, czy pochodzi z układu impulsowego,
- czy miernik ma funkcję true RMS,
- czy potrzebuję tylko liczby, czy także obrazu przebiegu.
Tani multimetr bez true RMS może dać poprawny wynik przy idealnej sinusoidzie, ale już przy falowniku, zasilaczu impulsowym albo oświetleniu LED potrafi pokazać wartość mylącą. W takich przypadkach sama cyfra nie wystarcza, bo nie mówi nic o kształcie sygnału i jego szczytach. To właśnie dlatego przy diagnostyce elektroniki i instalacji PV tak dużo daje oscyloskop.
Jeśli chcesz ocenić sygnał dobrze, nie kończ na pierwszym odczycie z miernika. Następna sekcja pokazuje, dlaczego ma to znaczenie nie tylko w laboratorium, ale też w zwykłym domu i w instalacji fotowoltaicznej.
Dlaczego ma znaczenie w instalacji domowej i fotowoltaice
W domu ta wartość wpływa na dobór izolacji, zasilaczy, falowników, zabezpieczeń przeciwprzepięciowych i wielu elementów elektroniki użytkowej. W instalacjach fotowoltaicznych ma znaczenie szczególnie po stronie falownika, bo urządzenie musi wygenerować przebieg zgodny z siecią, a jednocześnie nie może wprowadzać nadmiernych zniekształceń. Dla odbiorcy końcowego ważne jest nie tylko to, ile wynosi napięcie skuteczne, ale też jak wygląda cały przebieg.
To właśnie tutaj pojawia się praktyczny sens takich pojęć jak harmoniczne i THD, czyli całkowite zniekształcenia harmoniczne. Mówią one o tym, jak bardzo przebieg odbiega od czystej sinusoidy. Jeśli są zbyt duże, urządzenia mogą się bardziej nagrzewać, pracować głośniej albo reagować mniej stabilnie. W instalacjach PV i w zasilaczach impulsowych problem zwykle nie leży w samej liczbie, tylko w jakości energii.
W polskiej sieci domowej spotykamy 230 V i 50 Hz, więc większość odbiorników jest do tego standardu projektowana. Kłopot zaczyna się wtedy, gdy do jednego obwodu trafia sprzęt bardzo wrażliwy, mocno zniekształcający przebieg albo źle dobrany do realnych warunków pracy. Wtedy decyzje podejmuje się nie na podstawie „średniej”, tylko na podstawie szczytu, skutecznej i kształtu sygnału.
Skoro widać już, jak dużo zależy od interpretacji, warto przejść do najczęstszych błędów, które w praktyce powodują najwięcej nieporozumień.
Najczęstsze błędy przy interpretacji pomiarów
Najwięcej problemów widzę wtedy, gdy ktoś traktuje jedną liczbę jako pełny opis zjawiska. To wygodne, ale zwykle nieprawdziwe. Poniżej zebrałem błędy, które pojawiają się najczęściej:
| Błąd | Dlaczego to szkodzi | Lepsze podejście |
|---|---|---|
| Mylenie wartości skutecznej z szczytową | Prowadzi do złej oceny bezpieczeństwa i obciążenia elementów | Zawsze sprawdzać, która wartość jest podana w specyfikacji |
| Zakładanie sinusoidy w każdym układzie | Przeliczenie przez √2 może być wtedy fałszywe | Najpierw ocenić kształt przebiegu |
| Używanie zwykłego multimetru przy przebiegu impulsowym | Odczyt może być zaniżony lub zawyżony | Sięgnąć po true RMS albo oscyloskop |
| Wniosek wyciągnięty z jednego pomiaru | Nie widać chwilowych skoków ani zapadów | Wykonać serię pomiarów w różnych momentach |
| Ocenianie instalacji bez uwzględnienia harmonicznych | Można przeoczyć problem z falownikiem lub zasilaczem | Patrzeć także na THD i pełny przebieg |
| Porównywanie dwóch przebiegów tylko po wartości skutecznej | Dwa sygnały mogą mieć podobny RMS, ale zupełnie inne szczyty i straty | Porównać także kształt fali, szczyt i poziom zniekształceń |
Ja traktuję te pomyłki jako sygnał ostrzegawczy: jeśli rozmowa o napięciu zaczyna się i kończy na jednym odczycie, to zwykle brakuje kontekstu. W praktyce poprawna interpretacja jest równie ważna jak sam pomiar, bo dopiero ona mówi, czy układ działa stabilnie. To zamyka temat technicznie, ale zostaje jeszcze jedna rzecz: co sprawdzić, zanim uznasz wynik za wiarygodny.
Co sprawdzić, zanim uznasz wynik za wiarygodny
Jeżeli miałbym zostawić tylko jedną praktyczną wskazówkę, brzmiałaby ona tak: nie oceniaj sygnału po jednym parametrze. Najpierw ustal, czy chodzi o wartość skuteczną, szczytową czy międzyszczytową. Potem sprawdź, czy przebieg jest sinusoidalny, czy zniekształcony. Na końcu dopiero porównuj wynik z kartą katalogową, normą albo oczekiwaniem użytkowym.
- Jeśli mierzysz sieć domową, sprawdź, czy przyrząd podaje wartość skuteczną.
- Jeśli diagnozujesz elektronikę, zobacz pełny przebieg na oscyloskopie.
- Jeśli pracujesz z falownikiem lub zasilaczem impulsowym, uwzględnij harmoniczne.
- Jeśli wynik wydaje się „dziwny”, powtórz pomiar innym przyrządem.
W praktyce właśnie to odróżnia szybki odczyt od sensownej diagnozy. Gdy rozumiesz, co pokazuje przyrząd i jak wygląda sam przebieg, łatwiej ocenić instalację, dobrać urządzenie i uniknąć błędów, które potem kosztują czas, pieniądze i niepotrzebne poprawki.
